MySQL 的基本架構示意圖

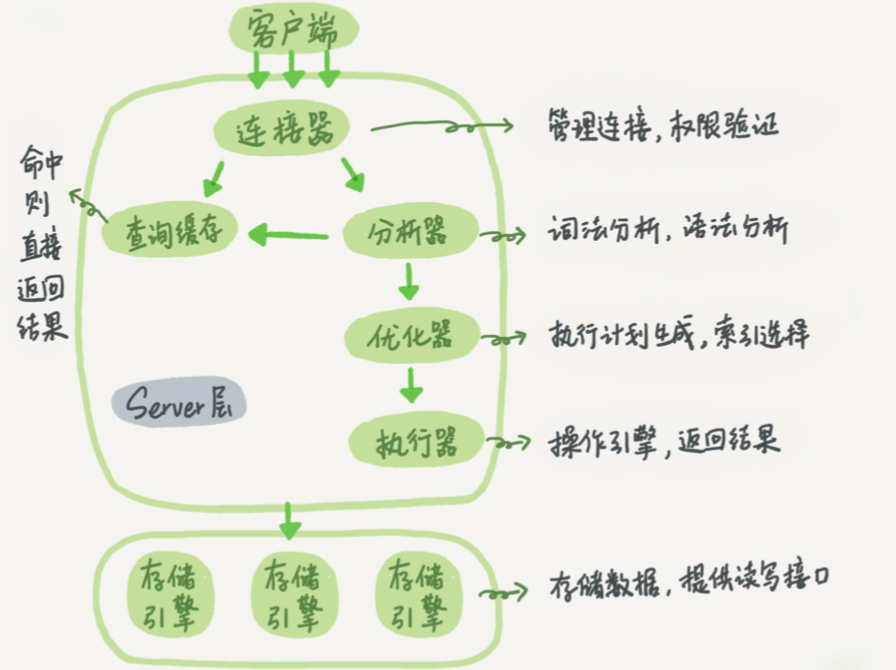

MySQL 可以分為 Server 層和存盤引擎層兩部分，

server

Server 層包括連接器、查詢快取、分析器、優化器、執行器等，涵蓋 MySQL 的大多數核 心服務功能，以及所有的內置函式(如日期、時間、數學和加密函式等)，所有跨存盤引 擎的功能都在這一層實作，比如存盤程序、觸發器、視圖等，

存盤引擎

存盤引擎層負責資料的存盤和提取，其架構模式是插件式的，支持 InnoDB、 MyISAM、Memory 等多個存盤引擎，現在最常用的存盤引擎是 InnoDB，它從 MySQL 5.5.5 版本開始成為了默認存盤引擎，

連接器

連接器負責跟客戶端建立連接、獲取權限、維持和管理連接

注意:

一個用戶成功建立連接后，即使你用管理員賬號對這個用戶的權限做了修
改，也不會影響已經存在連接的權限，修改完成后，只有再新建的連接才會使用新的權限設定，

長鏈接:

資料庫里面，長連接是指連接成功后，如果客戶端持續有請求，則一直使用同一個連接，
短連接則是指每次執行完很少的幾次查詢就斷開連接，下次查詢再重新建立一個，
建立連接的程序通常是比較復雜的，所以我建議你在使用中要盡量減少建立連接的動作，也就是盡量使用長連接，

查詢快取

執行步驟1:查詢快取

MySQL 拿到一個查詢請求后，會先到查詢快取看看，之前是不是執行過這條陳述句，之前 執行過的陳述句及其結果可能會以 key-value 對的形式，被直接快取在記憶體中，key 是查詢 的陳述句，value 是查詢的結果，如果你的查詢能夠直接在這個快取中找到 key，那么這個 value 就會被直接回傳給客戶端，

快取中沒有

就會繼續后面的執行階段，執行完成后，執行結果會被存入查 詢快取中，你可以看到，如果查詢命中快取，MySQL 不需要執行后面的復雜操作，就可 以直接回傳結果，這個效率會很高，

是否使用快取

查詢快取的失效非常頻繁，只要有對一個表的更新，這個表上所有的查詢快取都會被清空，因此很可能你費勁地把結果存起來，還沒使用呢，就被一個更新全清空了，
對于更新壓力大的資料庫來說，查詢快取的命中率會非常低，除非你的業務就是有一張靜態表，很長時間才會更新一次，比如，一個系統配置表，那這張表上的查詢才適合使用查詢快取，

按需使用

MySQL 也提供了這種“按需使用”的方式，你可以將引數 query_cache_type 設定 成 DEMAND，這樣對于默認的 SQL 陳述句都不使用查詢快取，而對于你確定要使用查詢緩 存的陳述句，可以用 SQL_CACHE 顯式指定，像下面這個陳述句一樣:
mysql> select SQL_CACHE * from T where ID=10;
MySQL 8.0 版本直接將查詢快取的整塊功能刪掉了，也就是說 8.0 開始徹 底沒有這個功能了

分析器

詞法分析

你輸入的是由多個字串和空格組成的一條 SQL 陳述句， MySQL 需要識別出里面的字串分別是什么，代表什么，
MySQL 從你輸入的"select"這個關鍵字識別出來，這是一個查詢陳述句，它也要把字符 串“T”識別成“表名 T”，把字串“ID”識別成“列 ID”，

語法分析

根據詞法分析的結果，語法分析器會根據語 法規則，判斷你輸入的這個 SQL 陳述句是否滿足 MySQL 語法，
一般語法錯誤會提示第一個出現錯誤的位置，所以你要關注的是緊接“use near”的內 容，

優化器

優化器是在表里面有多個索引的時候，決定使用哪個索引;或者在一個陳述句有多表關聯 (join)的時候，決定各個表的連接順序

select * from t1 join t2 using(ID) where t1.c=10 and t2.d=20;

既可以先從表 t1 里面取出 c=10 的記錄的 ID 值，再根據 ID 值關聯到表 t2，再判斷 t2 里面 d 的值是否等于 20

也可以先從表 t2 里面取出 d=20 的記錄的 ID 值，再根據 ID 值關聯到 t1，再判斷 t1 里面 c 的值是否等于 10

優化器的作用就是決定選擇使用哪一個方案

執行器

執行前的判斷

要先判斷一下你對這個表 T 有沒有執行查詢的權限，如果沒有，就會返 回沒有權限的錯誤(如果命中查詢快取，會在查詢快取回傳結果的時候，做權限驗證，查詢也會在優化器之前呼叫 precheck 驗證權限)

以索引示例

ID 欄位沒有索引

1. 呼叫 InnoDB 引擎介面取這個表的第一行，判斷 ID 值是不是 10，如果不是則跳過，如 果是則將這行存在結果集中;

2. 呼叫引擎介面取“下一行”，重復相同的判斷邏輯，直到取到這個表的最后一行，

3. 執行器將上述遍歷程序中所有滿足條件的行組成的記錄集作為結果集回傳給客戶端，

ID 欄位有索引

1.第一次呼叫的是“取滿足條件的第一行”這個介面

2.之后回圈取“滿足條件的下一行”這個介面,介面都是引擎中已經定義好的
