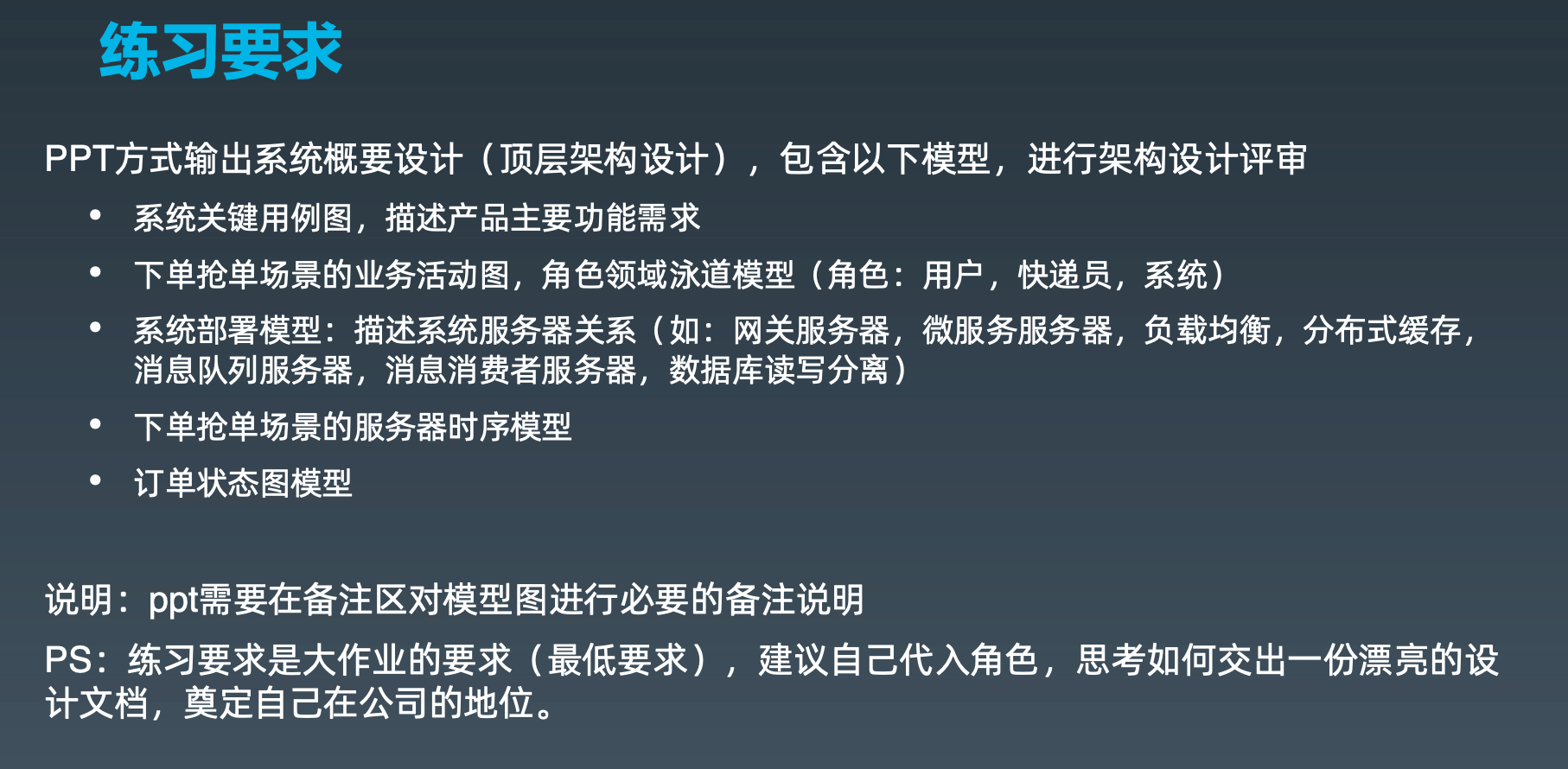

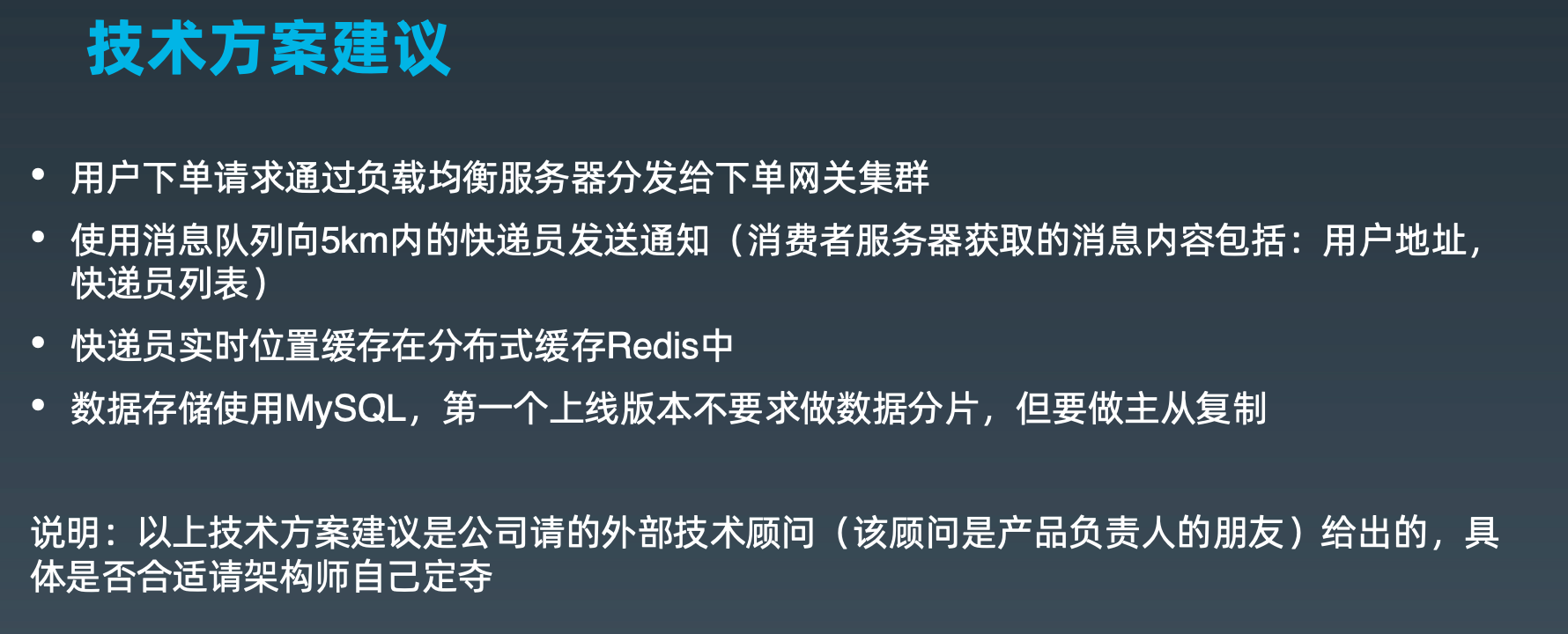

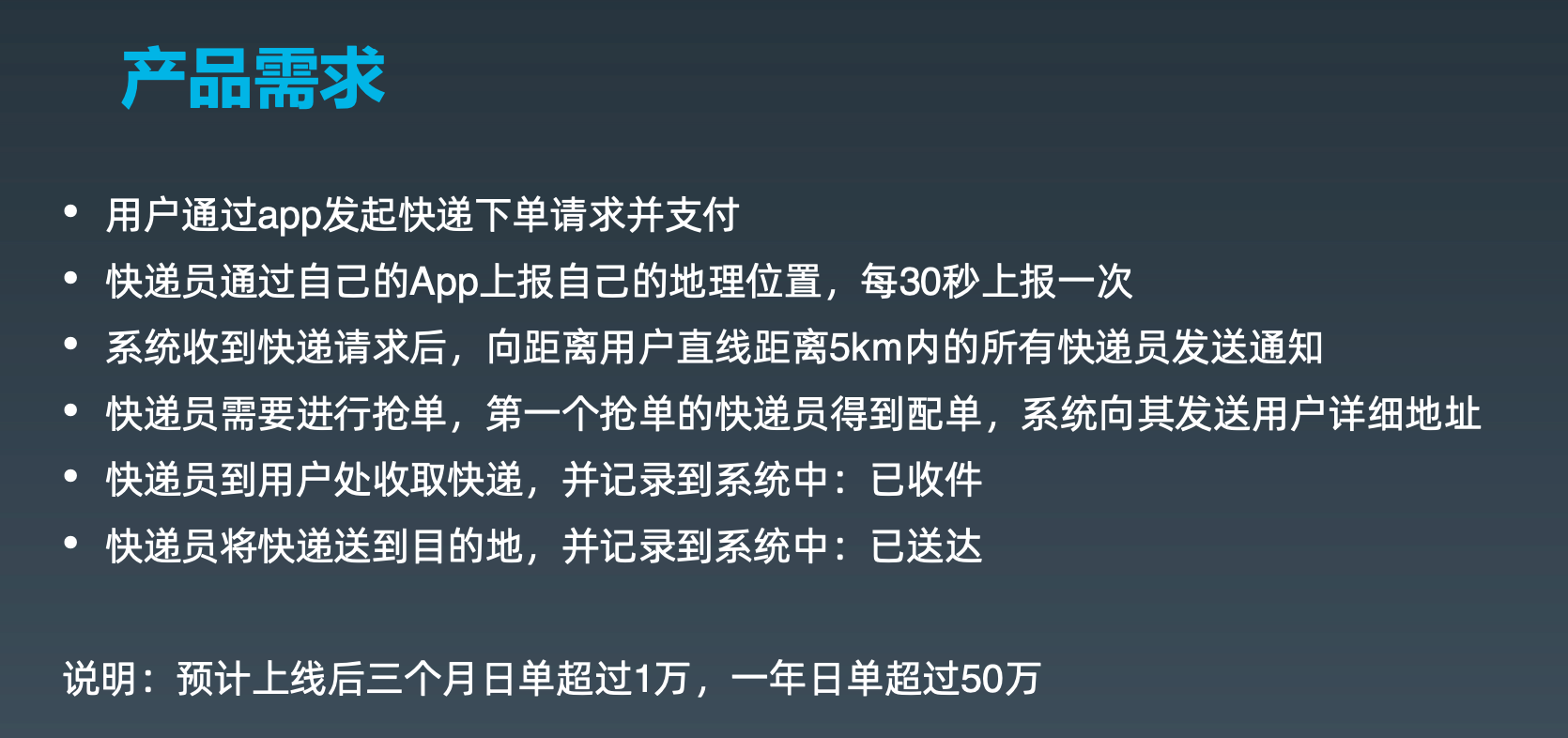

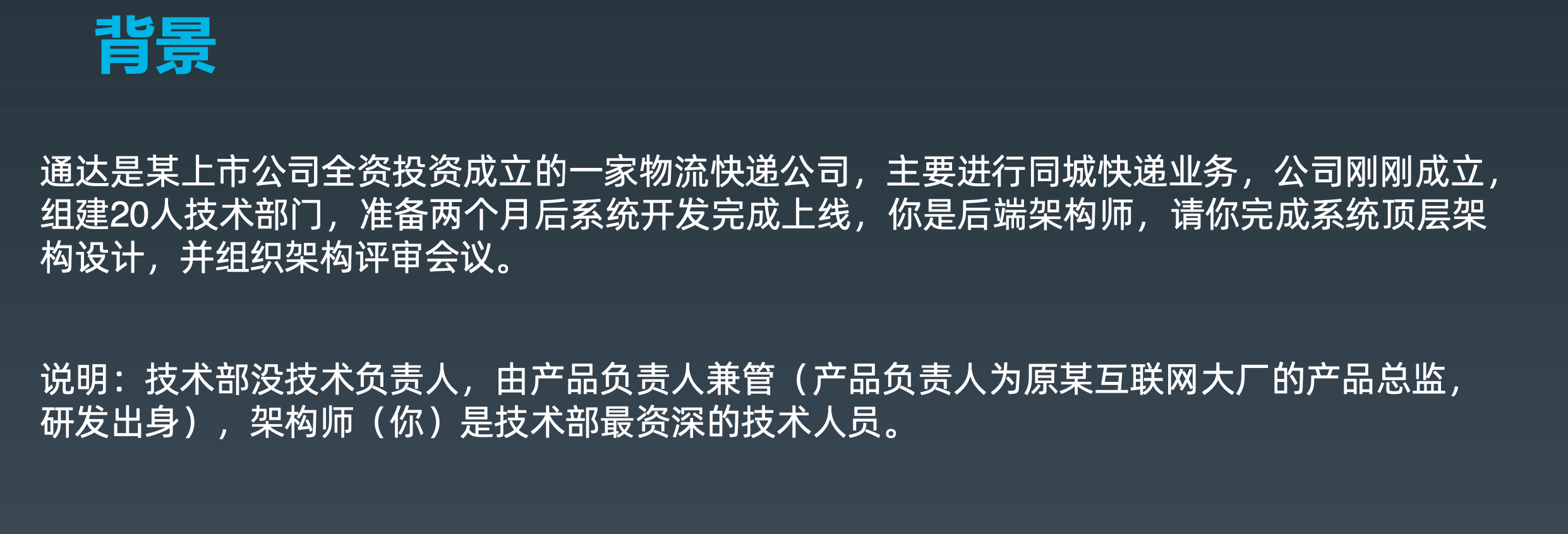

題目
1 設計概述
同城快遞系統是同一個城市里面方便用戶快速寄送快遞的業務，公司作為新切入快遞業務，對用戶體驗，收發快遞的速度都要有競爭力，
1.1 功能概述
同城快遞系統主要功能包括用戶下單，用戶提供貨品，用戶識訓；快遞員搶單，快遞員去指定地點識訓，快遞員送貨達到目的地，常用場景如下：
* a) 用戶下訂單，快遞員搶單，
* b) 快遞員與用戶溝通取貨時間地點，快遞員按照資訊去取貨品，送回站點，重新規劃派送路徑，
* c) 快遞員從服務點拿取要送的貨品，送達目標客戶，
* d) 快遞員app自動上報位置，
* e) 有新訂單，搶單微服務給 5km 內的快遞員 發可以搶單資訊，
* 7）快遞員上班地理位置資訊，

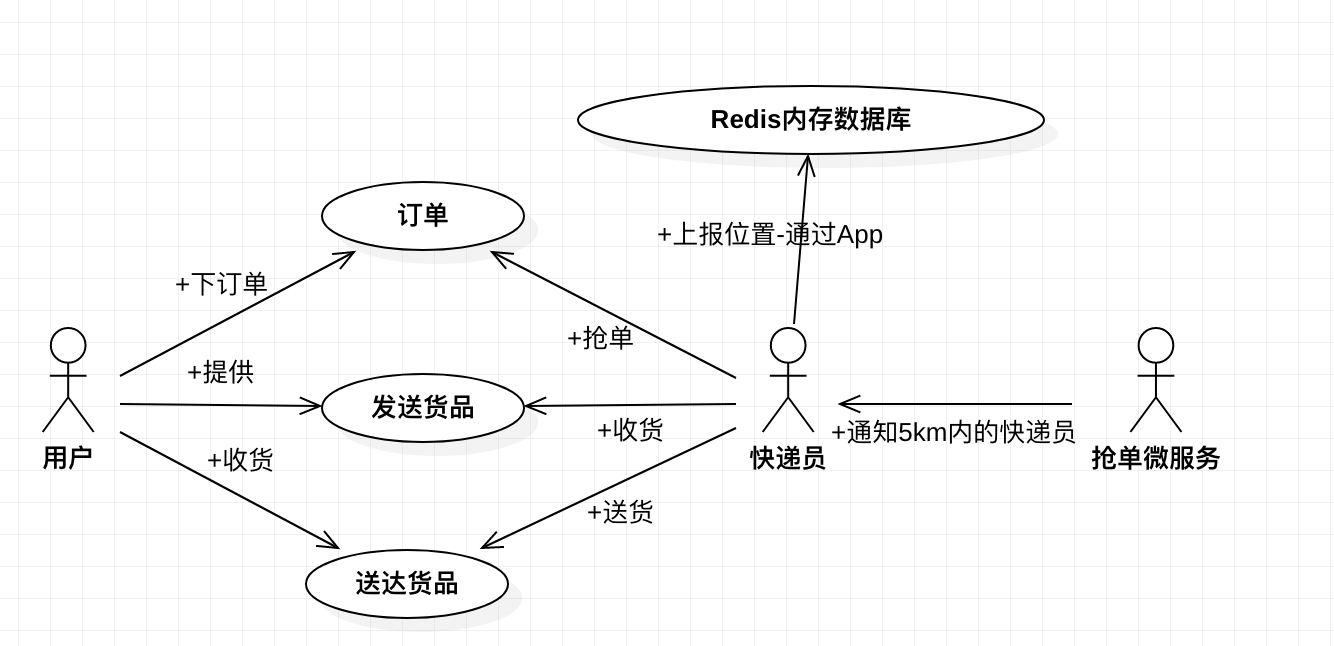

以下為用例圖，主要角色有用戶，快遞員，貨品，訂單, 訊息系統，
1.2 ?功能約束
同城快遞系統上線3個月 日訂單超過1萬(按照2萬計)，用戶量預計20萬，日UV達2萬；未來預計?年，日訂單超過50萬(按照100萬計)，用戶量預計1000萬，?UV達到100萬，
- 查詢性能?標：平均回應時間<300m s，95% 回應時間<500m s，單機T PS>100；
- 下單性能?標：平均回應時間<800m s，95% 回應時間<1000m s，單機T PS>30；
- 監控性能?標：平均回應時間<800m s，95% 回應時間<1000m s，單機T PS>30；
- 系統核?功能可?性?標：>99.97% ；
- 系統安全性?標：系統可攔截DDDOS攻擊，密碼資料散列加密，客戶端資料HT T PS加密，外部系統間通信對稱加密；
- 資料持久化?標：>99.99999% ，
2.系統部署圖與整體設計
系統上線時預計部署120臺物理機，需要網關服務器，微服務服務器，負載均衡，分布式快取，訊息佇列服務器，訊息消費者服務器，Redis記憶體資料庫，資料庫服務器等，

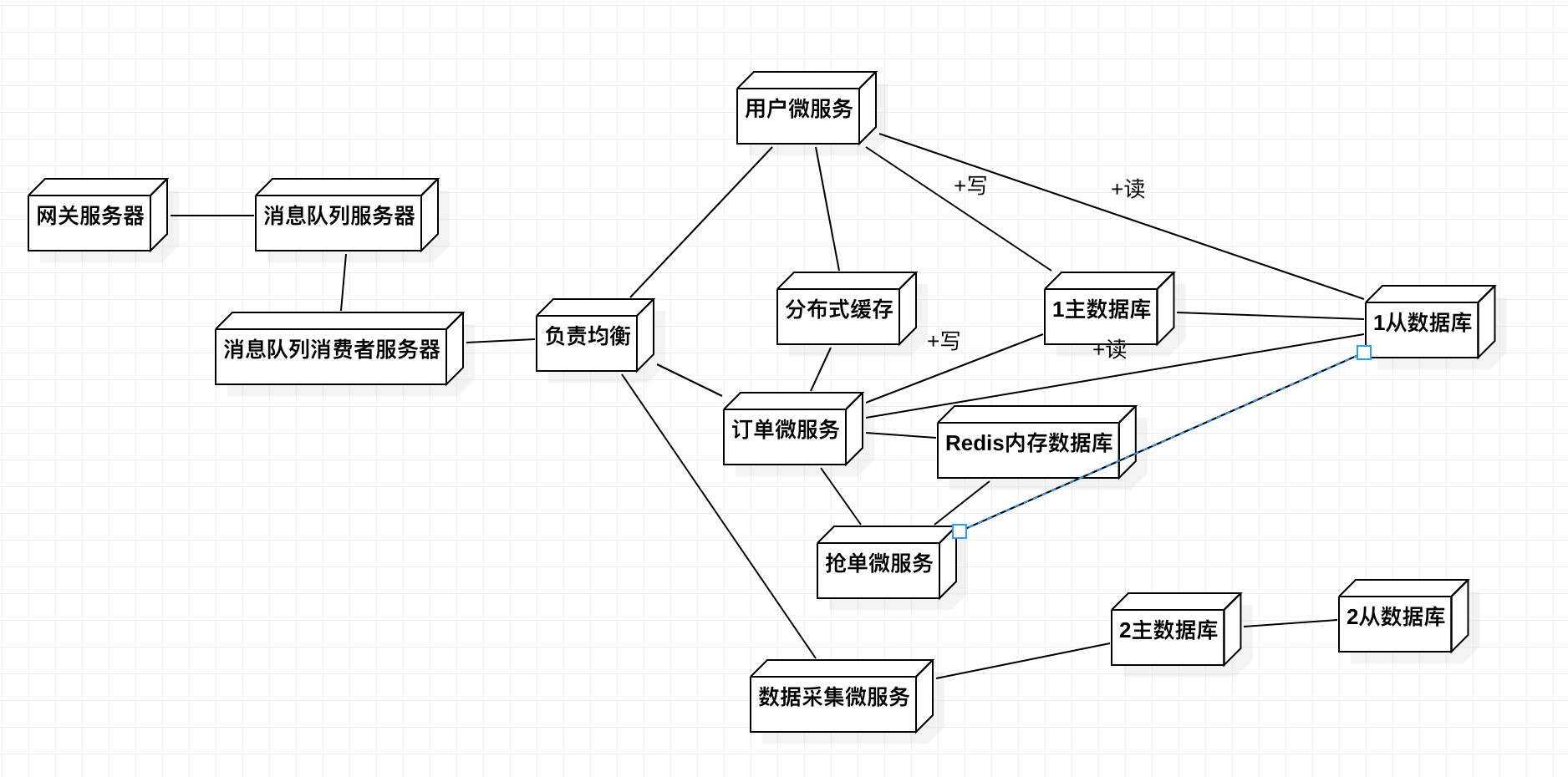

2.1 系統部署圖
- 網關服務主要是用戶鑒權，防止攻擊，第一個面向用戶系統，需要10臺服務器，
- 訊息佇列服務器，負責快速回應用戶請求，需要5臺服務器，
- 負責均衡服務器，需要對流量進行均衡到業務服務器，需要5臺服務器，
- 分布式快取服務器，這是減輕服務器的重要手段，需要10臺服務器，
- 用戶微服務，正常在注冊、登錄才會訪問，流量不是很大，需要5臺服務器，
- 訂單微服務，大流量入口，用戶下單的時候，快遞搶單，用戶狀態等操作頻繁，需要50臺服務器，
- 搶單微服務，用戶下單成功以后，搶單微服務給附近5km 的快遞員發送新訂單推送；快遞員會搶單，通過搶單微服務，最終確定接單的快遞員；需要5臺服務器；
- Redis 記憶體資料庫，記錄快遞員的最新地理位置資訊；需要5臺服務器；
- 資料采集系統的功能職責為查詢用戶消費資料，生成統計報表，部署5臺服務器，依賴用戶系統和訂單新系統，實作訂單資訊和報表統計功能，
- 資料庫系統，業務系統與資料采集服務資料分離，都需要主資料庫、重資料庫，需要20臺服務器，
- 第三方支付系統為外部系統，支持用戶用微信、支付寶、銀聯等第三方支付充值，這里是訂單微服務的一部分，

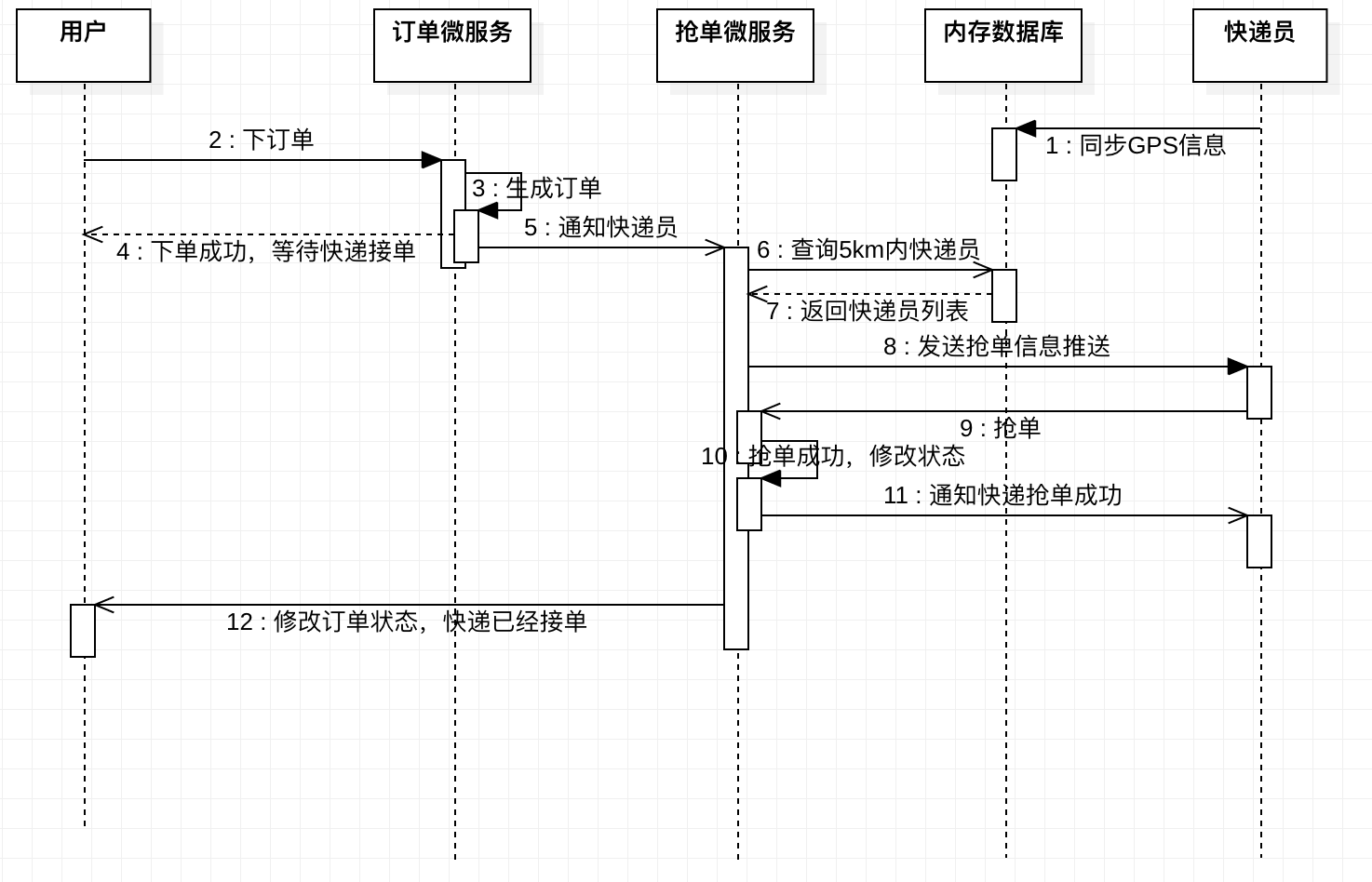

2.2 下單搶單場景系統序列圖
3. 用戶下單搶單場景系統設計

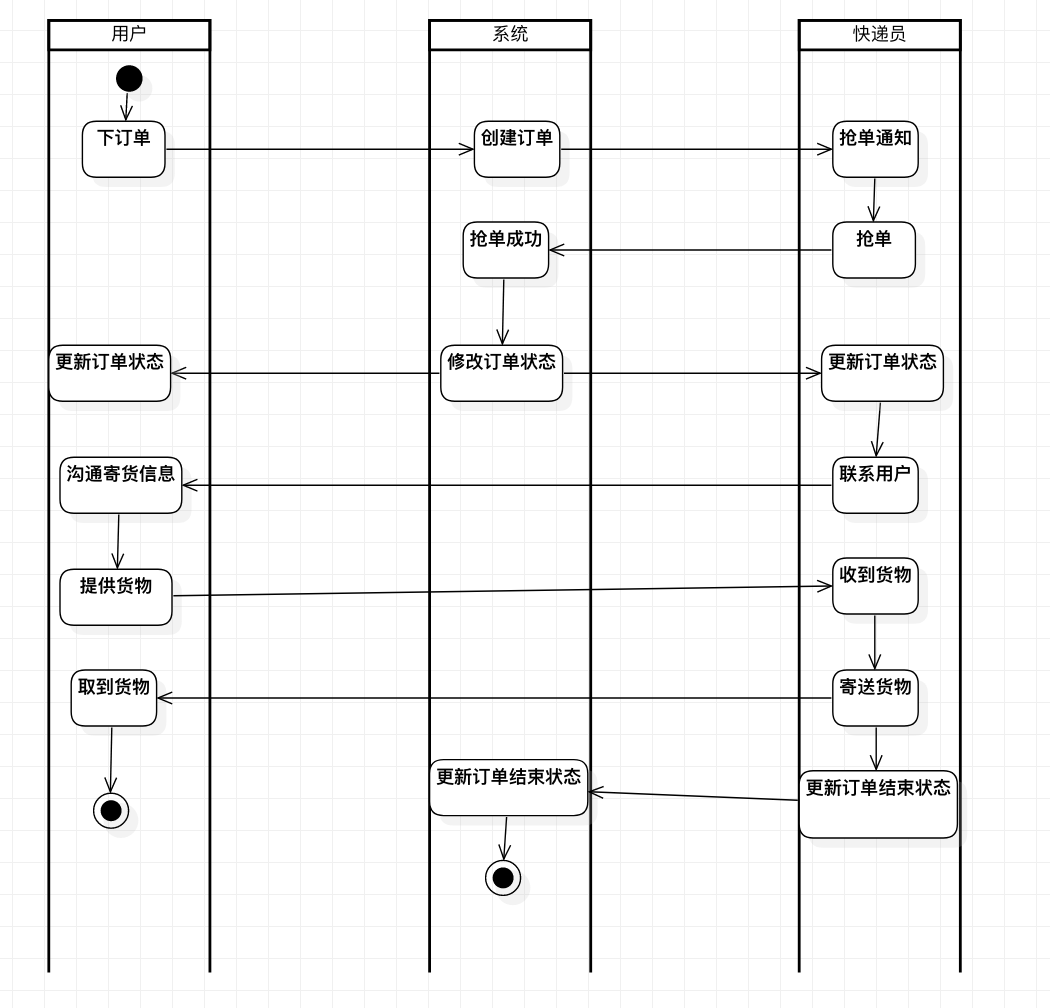

3.1 下單搶單場景的業務活動圖（角色領域泳道模型）

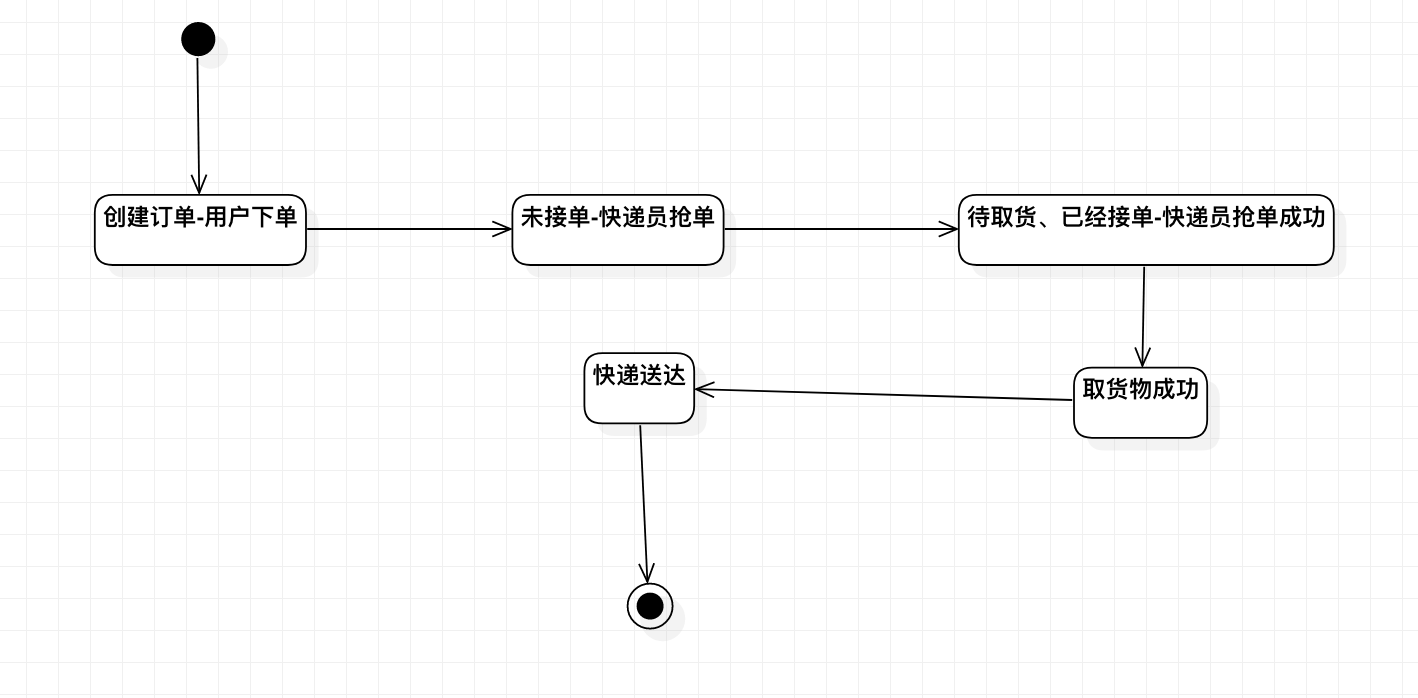

3.2 訂單狀態圖模型
