本個實驗我們就來開始學習一下模擬I/O 介面的使用，Arduino 有模擬0—模擬5 共計6 個模擬介面，這6 個介面也可以算作為介面功能復用，除模擬介面功能以外，這6 個介面可作為數字介面使用，編號為數字14—數字19，簡單了解以后，下面就來開始我們的實驗。可調電阻是大家比較熟悉的典型的模擬值輸出元件，本實驗就用它來完成。所需元器件有：
可調電阻*1
面包板*1
面包板跳線*1 扎

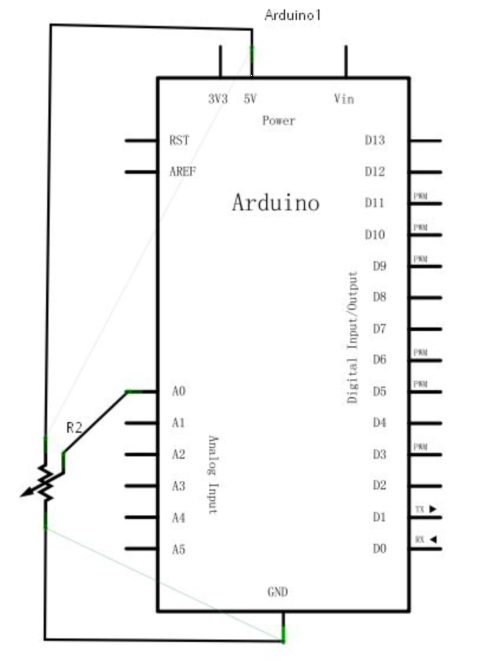

本實驗我們將可調電阻的阻值轉化為模擬值讀取出來，然后顯示到螢屏上，這也是我們以后完成自己所需的實驗功能所必須掌握的實體應用。我們先要按照以下電路圖連接實物圖，我們使用的是模擬0 介面

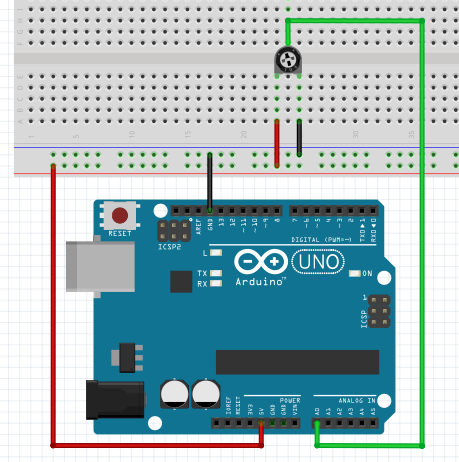

按照下圖鏈接好電路后，就可以開始撰寫程式了，參考程式借用了Arduino 數字13 口自帶的LED 小燈，每讀一次值小燈就會閃爍一下。
參考程式如下：
int potpin=0;//定義模擬介面0
int ledpin=13;//定義數字介面13
int val=0;//將定義變數val,并賦初值0
void setup()
{
pinMode(ledpin,OUTPUT);//定義數字介面為輸出介面
Serial.begin(9600);//設定波特率為9600
}
void loop()
{
digitalWrite(ledpin,HIGH);//點亮數字介面13 的LED
delay(50);//延時0.05 秒
digitalWrite(ledpin,LOW);//熄滅數字介面13 的LED
delay(50);//延時0.05 秒
val=analogRead(potpin);//讀取模擬介面0 的值，并將其賦給val
Serial.println(val);//顯示出val 的值
}
本實驗到這里就完成了，當您旋轉可調電阻旋鈕的時候就可以看到螢屏上數值的變化了，讀取模擬值這個方法將一直陪伴我們，模擬值讀取是我們很常用的功能，因為很多傳感器都是模擬值輸出，我們讀出模擬值后再進行相應的演算法處理，就可以應用到我們需要實作的功能里了。
