SkyWalking —— 分布式應用監控與鏈路追蹤-有解無憂

SkyWalking 是一個應用性能監控系統，特別為微服務、云原生和基于容器（Docker, Kubernetes, Mesos）體系結構而設計，除了應用指標監控以外，它還能對分布式呼叫鏈路進行追蹤，類似功能的組件還有：Zipkin、Pinpoint、CAT等，

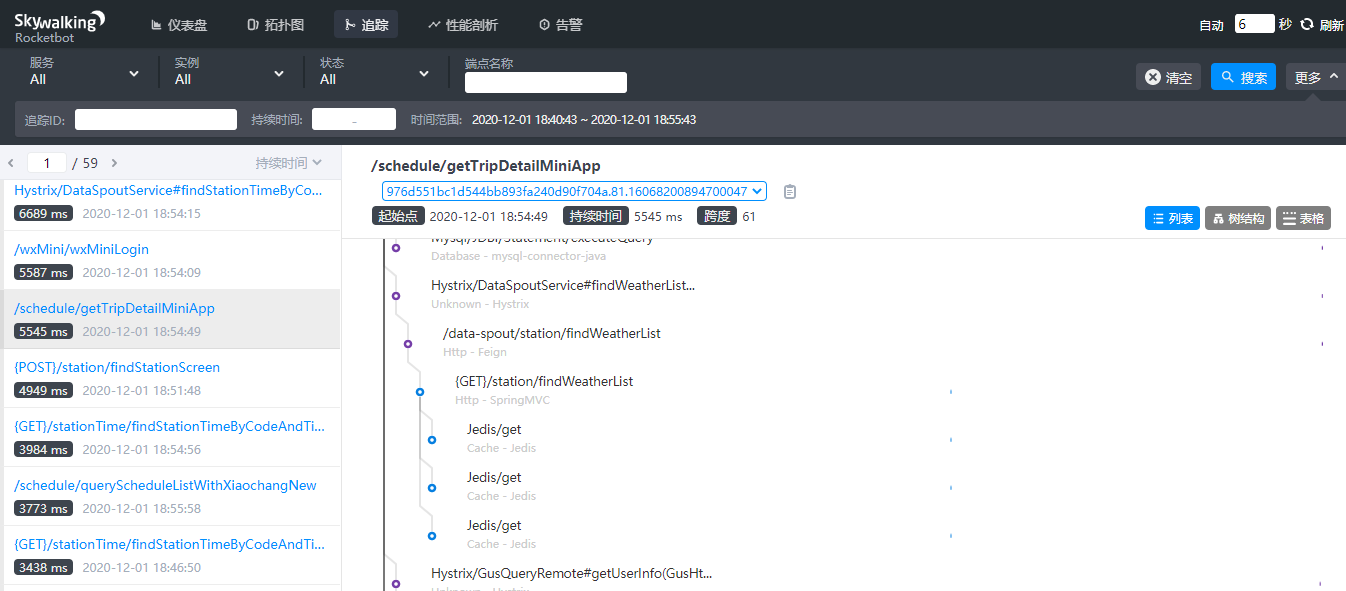

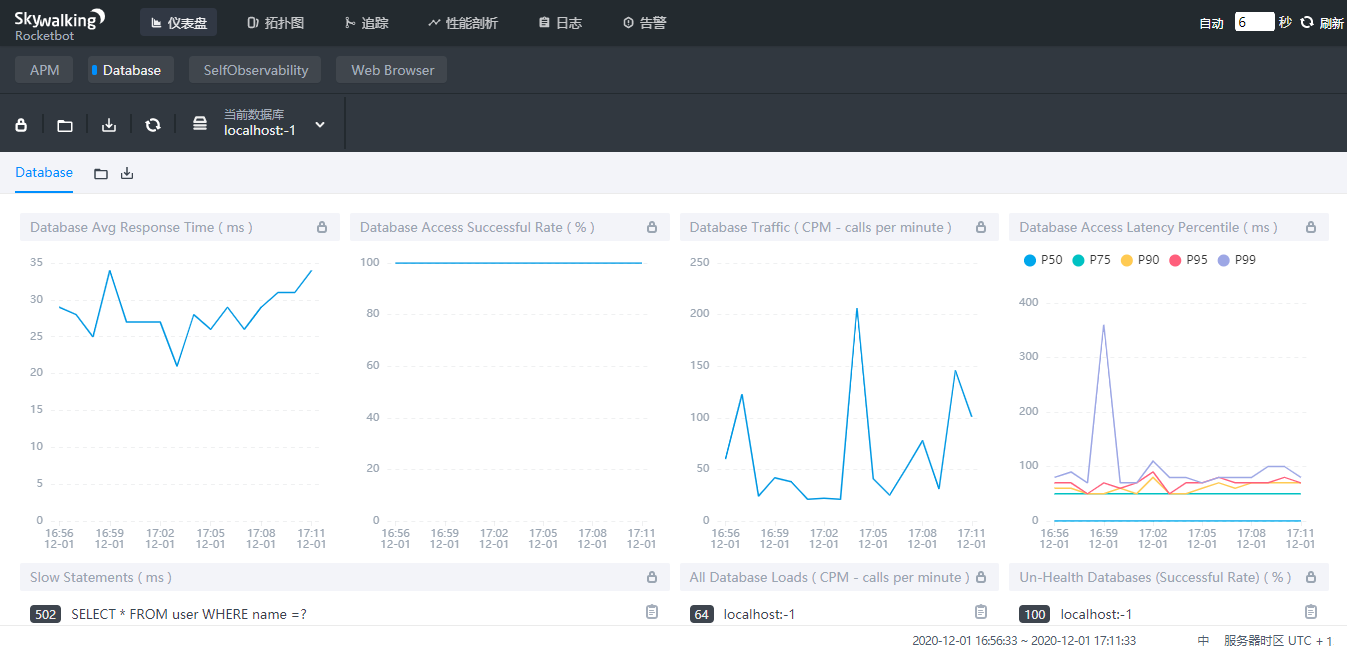

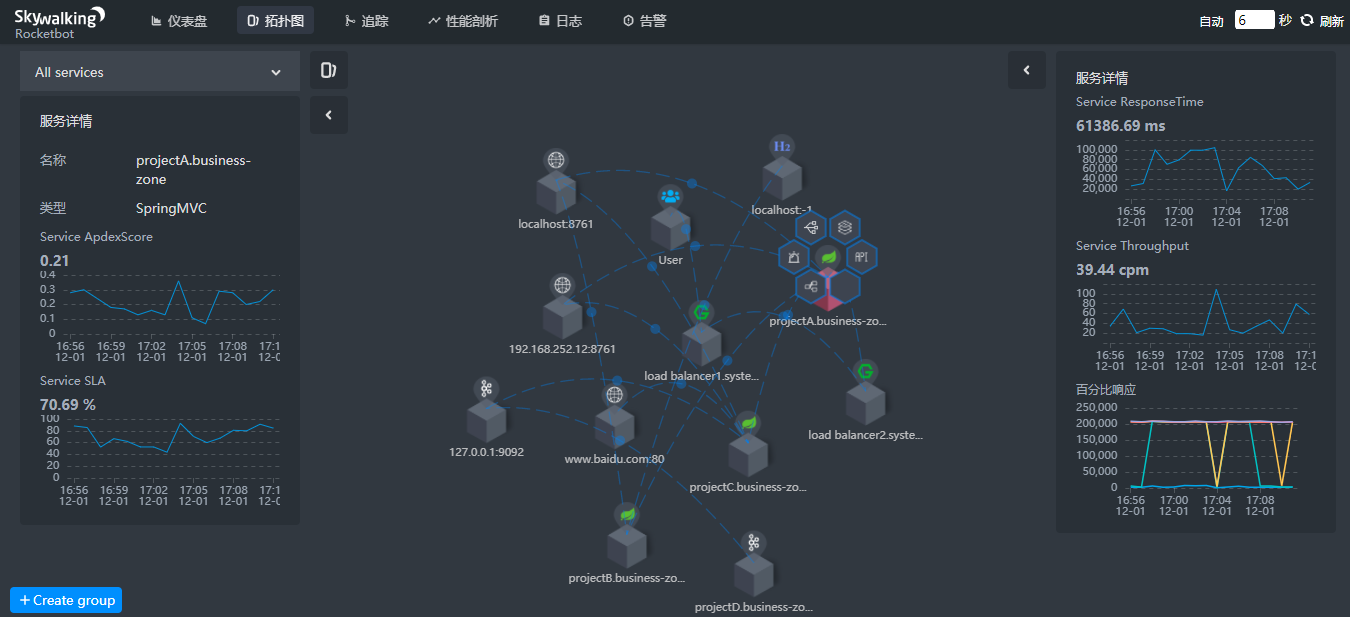

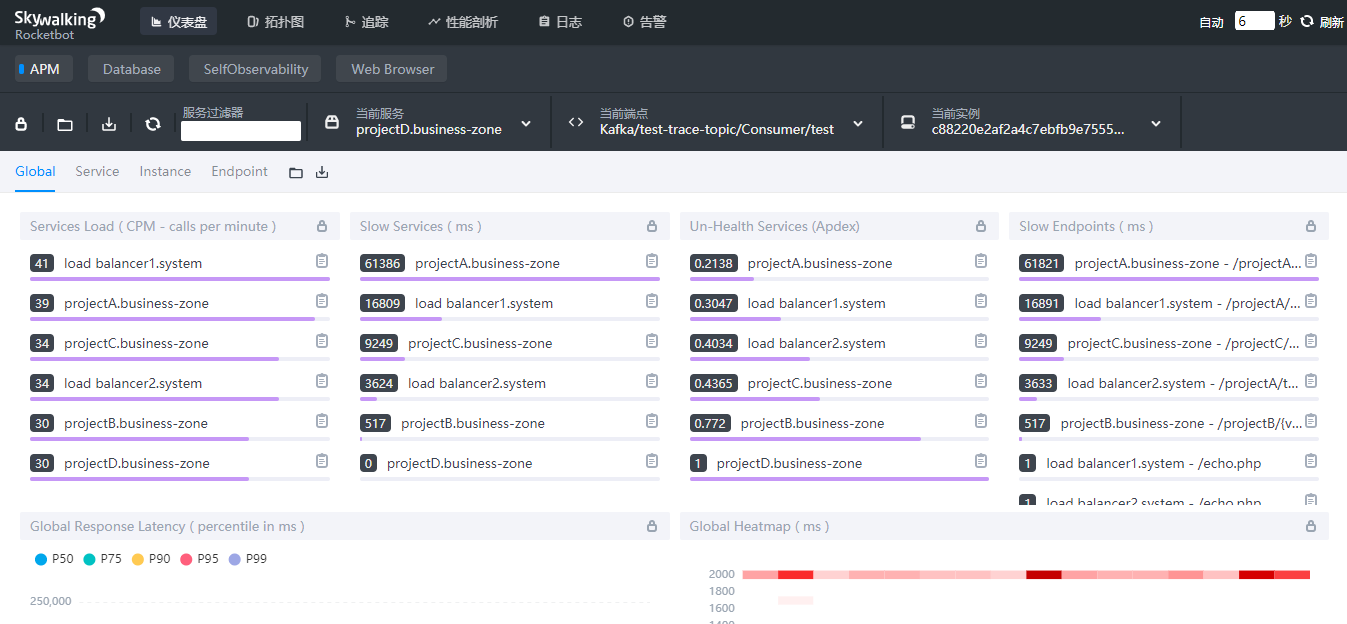

上幾張圖，看看效果，然后再一步一步搭建并使用

1. 概念與架構

SkyWalking是一個開源監控平臺，用于從服務和云原生基礎設施收集、分析、聚合和可視化資料，SkyWalking提供了一種簡單的方法來維護分布式系統的清晰視圖，甚至可以跨云查看，它是一種現代APM，專門為云原生、基于容器的分布式系統設計，

SkyWalking從三個維度對應用進行監視：service（服務）, service instance（實體）, endpoint（端點）

服務和實體就不多說了，端點是服務中的某個路徑或者說URI

SkyWalking allows users to understand the topology relationship between Services and Endpoints, to view the metrics of every Service/Service Instance/Endpoint and to set alarm rules.

SkyWalking允許用戶了解服務和端點之間的拓撲關系，查看每個服務/服務實體/端點的度量，并設定警報規則，

1.1. 架構

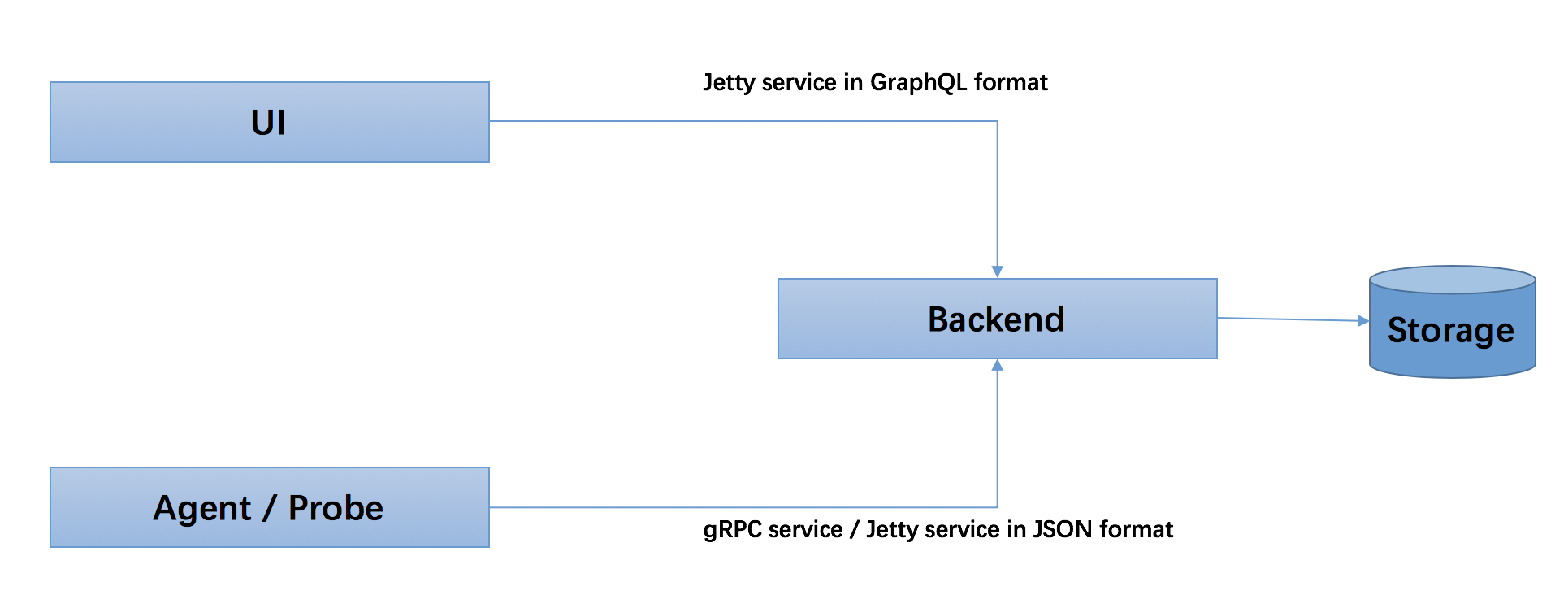

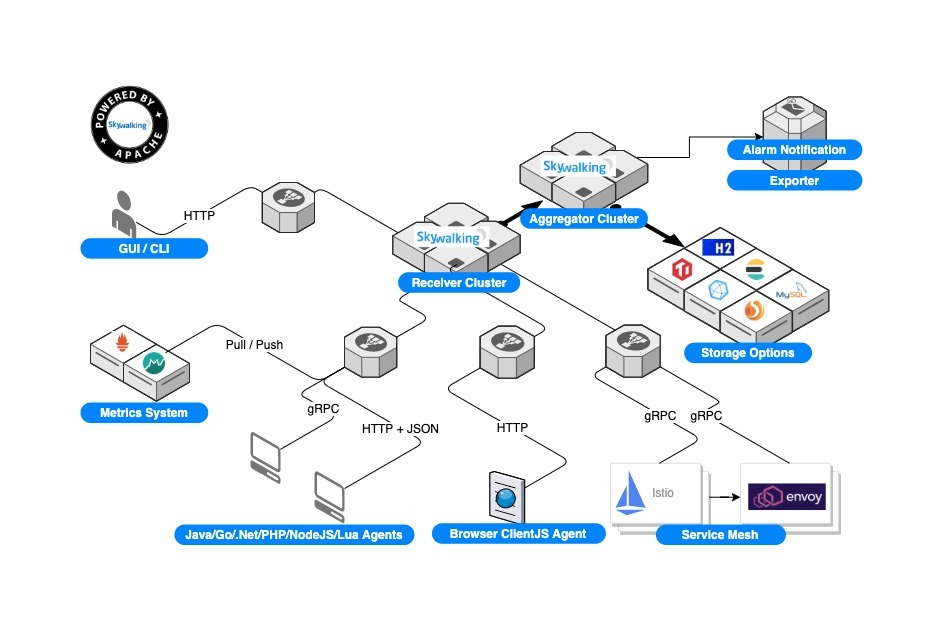

SkyWalking邏輯上分為四個部分：Probes（探針）, Platform backend（平臺后端）, Storage（存盤）, UI

這個結構就很清晰了，探針就是Agent負責采集資料并上報給服務端，服務端對資料進行處理和存盤，UI負責展示

2. 下載與安裝

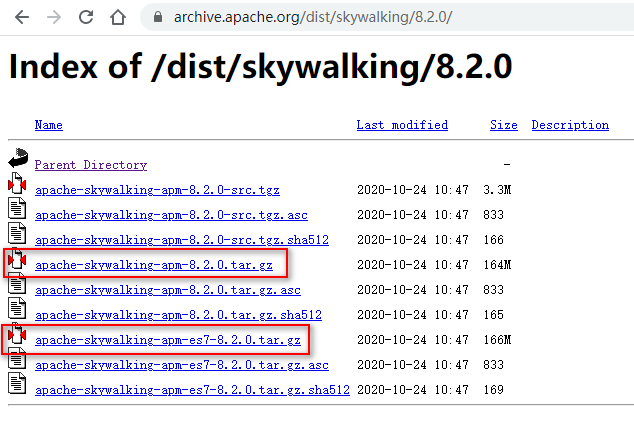

SkyWalking有兩中版本，ES版本和非ES版，如果我們決定采用ElasticSearch作為存盤，那么就下載es版本，

https://skywalking.apache.org/downloads/

https://archive.apache.org/dist/skywalking/

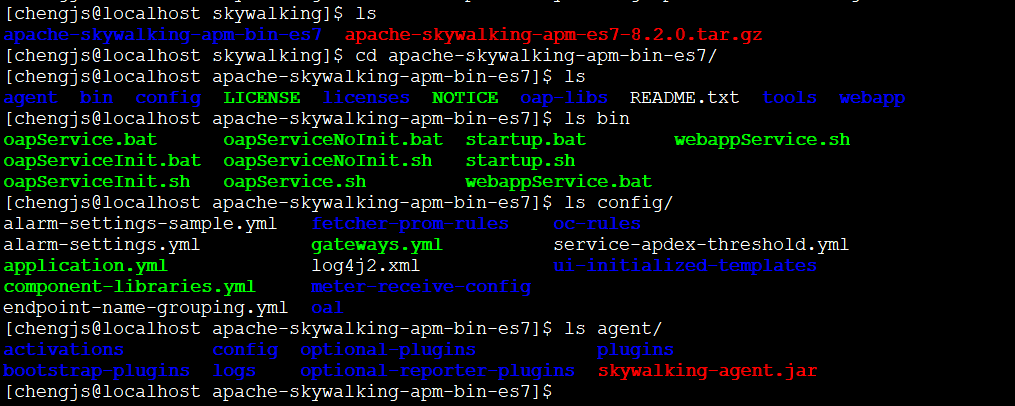

agent目錄將來要拷貝到各服務所在機器上用作探針

bin目錄是服務啟動腳本

config目錄是組態檔

oap-libs目錄是oap服務運行所需的jar包

webapp目錄是web服務運行所需的jar包

接下來，要選擇存盤了，支持的存盤有：

H2
ElasticSearch 6, 7
MySQL
TiDB
InfluxDB

作為監控系統，首先排除H2和MySQL，這里推薦InfluxDB，它本身就是時序資料庫，非常適合這種場景

但是InfluxDB我不是很熟悉，所以這里先用ElasticSearch7

https://github.com/apache/skywalking/blob/master/docs/en/setup/backend/backend-storage.md

2.1. 安裝ElasticSearch

https://www.elastic.co/guide/en/elasticsearch/reference/7.10/targz.html

# 啟動
./bin/elasticsearch -d -p pid
# 停止
pkill -F pid

ElasticSearch7.x需要Java 11以上的版本，但是如果你設定了環境變數JAVA_HOME的話，它會用你自己的Java版本

通常，啟動程序中會報以下三個錯誤：

[1]: max file descriptors [4096] for elasticsearch process is too low, increase to at least [65535]
[2]: max virtual memory areas vm.max_map_count [65530] is too low, increase to at least [262144]
[3]: the default discovery settings are unsuitable for production use; at least one of [discovery.seed_hosts, discovery.seed_providers, cluster.initial_master_nodes] must be configured

解決方法：

在 /etc/security/limits.conf 檔案中追加以下內容：

* soft nofile 65536
* hard nofile 65536
* soft nproc  4096
* hard nproc  4096

可通過以下四個命令查看修改結果：

ulimit -Hn
ulimit -Sn
ulimit -Hu
ulimit -Su

修改 /etc/sysctl.conf 檔案，追加以下內容：

vm.max_map_count=262144

修改es組態檔 elasticsearch.yml 取消注釋，保留一個節點

cluster.initial_master_nodes: ["node-1"]

為了能夠ip:port方式訪問，還需修改網路配置

network.host: 0.0.0.0

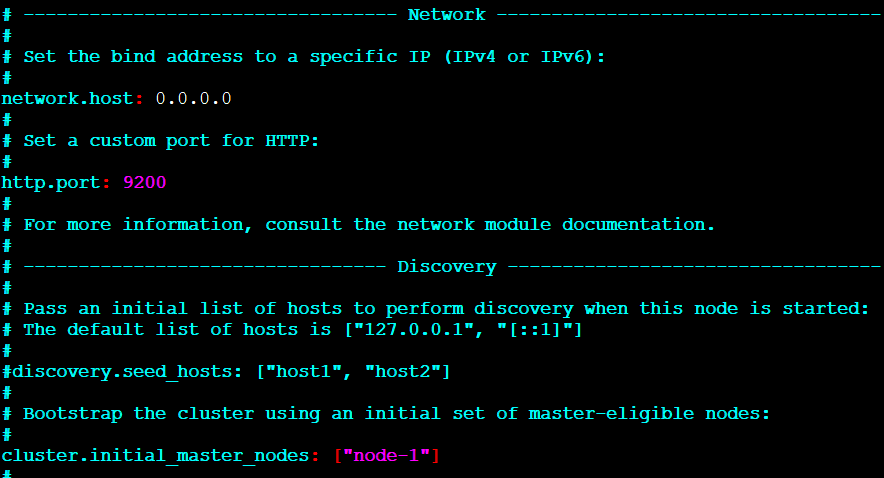

修改完是這樣的：

至此，ElasticSearch算是啟動成功了

接下來，在 config/application.yml 中配置es地址即可

storage:
  selector: ${SW_STORAGE:elasticsearch7}
  elasticsearch7:
    clusterNodes: ${SW_STORAGE_ES_CLUSTER_NODES:192.168.100.19:9200}

2.2. 安裝Agent

https://github.com/apache/skywalking/blob/v8.2.0/docs/en/setup/service-agent/java-agent/README.md

將agent目錄拷貝至各服務所在的機器上

scp -r ./agent chengjs@192.168.100.12:~/

這里，我將它拷貝至各個服務目錄下

plugins是探針用到各種插件，SkyWalking插件都是即插即用的，可以把optional-plugins中的插件放到plugins中

修改 agent/config/agent.config 組態檔，也可以通過命令列引數指定

主要是配置服務名稱和后端服務地址

agent.service_name=${SW_AGENT_NAME:user-center}
collector.backend_service=${SW_AGENT_COLLECTOR_BACKEND_SERVICES:192.168.100.17:11800}

當然，也可以通過環境變數或系統屬性的方式來設定，例如：

export SW_AGENT_COLLECTOR_BACKEND_SERVICES=127.0.0.1:11800

最后，在服務啟動的時候用命令列引數 -javaagent 來指定探針

java -javaagent:/path/to/skywalking-agent/skywalking-agent.jar -jar yourApp.jar

例如：

java -javaagent:./agent/skywalking-agent.jar -Dspring.profiles.active=dev -Xms512m -Xmx1024m -jar demo-0.0.1-SNAPSHOT.jar

3. 啟動服務

修改 webapp/webapp.yml 檔案，更改埠號及后端服務地址

server:
  port: 8080

collector:
  path: /graphql
  ribbon:
    ReadTimeout: 10000
    # Point to all backend's restHost:restPort, split by ,
    listOfServers: 127.0.0.1:12800

啟動服務

bin/startup.sh

或者分別依次啟動

bin/oapService.sh
bin/webappService.sh

查看logs目錄下的日志檔案，看是否啟動成功

瀏覽器訪問 http://127.0.0.1:8080

4. 告警

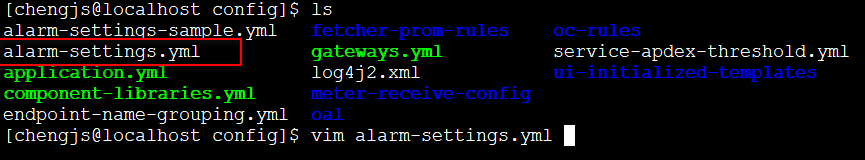

編輯 alarm-settings.yml 設定告警規則和通知

https://github.com/apache/skywalking/blob/v8.2.0/docs/en/setup/backend/backend-alarm.md

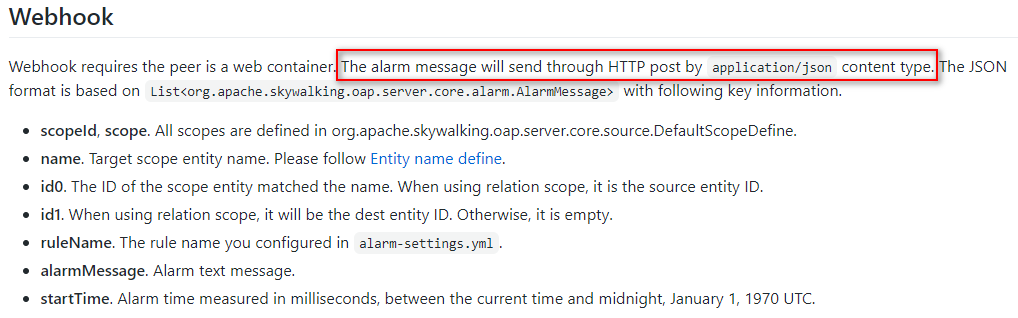

重點說下告警通知

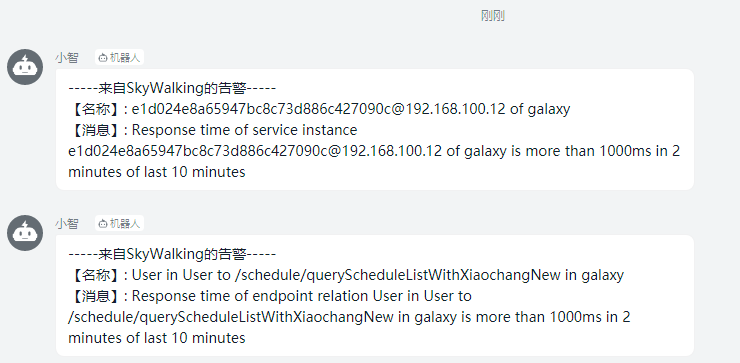

為了使用釘釘機器人通知，接下來，新建一個專案

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 https://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>
    <parent>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-parent</artifactId>
        <version>2.4.0</version>
        <relativePath/> <!-- lookup parent from repository -->
    </parent>
    <groupId>com.wt.monitor</groupId>
    <artifactId>skywalking-alarm</artifactId>
    <version>1.0.0-SNAPSHOT</version>
    <name>skywalking-alarm</name>

    <properties>
        <java.version>1.8</java.version>
    </properties>

    <dependencies>
        <dependency>
            <groupId>org.springframework.boot</groupId>
            <artifactId>spring-boot-starter-web</artifactId>
        </dependency>

        <dependency>
            <groupId>com.aliyun</groupId>
            <artifactId>alibaba-dingtalk-service-sdk</artifactId>
            <version>1.0.1</version>
        </dependency>

        <dependency>
            <groupId>commons-codec</groupId>
            <artifactId>commons-codec</artifactId>
            <version>1.15</version>
        </dependency>

        <dependency>
            <groupId>com.alibaba</groupId>
            <artifactId>fastjson</artifactId>
            <version>1.2.75</version>
        </dependency>

        <dependency>
            <groupId>org.projectlombok</groupId>
            <artifactId>lombok</artifactId>
            <optional>true</optional>
        </dependency>
    </dependencies>

    <build>
        <plugins>
            <plugin>
                <groupId>org.springframework.boot</groupId>
                <artifactId>spring-boot-maven-plugin</artifactId>
            </plugin>
        </plugins>
    </build>

</project>

可選依賴（不建議引入）

<dependency
    <groupId>org.apache.skywalking</groupId>
    <artifactId>server-core</artifactId>
    <version>8.2.0</version>
</dependency>

定義告警訊息物體類

package com.wt.monitor.skywalking.alarm.domain;

import lombok.Data;

import java.io.Serializable;

/**
 * @author ChengJianSheng
 * @date 2020/12/1
 */
@Data
public class AlarmMessageDTO implements Serializable {

    private int scopeId;

    private String scope;

    /**
     * Target scope entity name
     */
    private String name;

    private String id0;

    private String id1;

    private String ruleName;

    /**
     * Alarm text message
     */
    private String alarmMessage;

    /**
     * Alarm time measured in milliseconds
     */
    private long startTime;

}

發送釘釘機器人訊息

package com.wt.monitor.skywalking.alarm.service;

import com.dingtalk.api.DefaultDingTalkClient;
import com.dingtalk.api.DingTalkClient;
import com.dingtalk.api.request.OapiRobotSendRequest;
import com.taobao.api.ApiException;
import lombok.extern.slf4j.Slf4j;
import org.apache.commons.codec.binary.Base64;
import org.springframework.beans.factory.annotation.Value;
import org.springframework.stereotype.Service;

import javax.crypto.Mac;
import javax.crypto.spec.SecretKeySpec;
import java.io.UnsupportedEncodingException;
import java.net.URLEncoder;
import java.security.InvalidKeyException;
import java.security.NoSuchAlgorithmException;

/**
 * https://ding-doc.dingtalk.com/doc#/serverapi2/qf2nxq
 * @author ChengJianSheng
 * @data 2020/12/1
 */
@Slf4j
@Service
public class DingTalkAlarmService {

    @Value("${dingtalk.webhook}")
    private String webhook;
    @Value("${dingtalk.secret}")
    private String secret;

    public void sendMessage(String content) {
        try {
            Long timestamp = System.currentTimeMillis();
            String stringToSign = timestamp + "\n" + secret;
            Mac mac = Mac.getInstance("HmacSHA256");
            mac.init(new SecretKeySpec(secret.getBytes("UTF-8"), "HmacSHA256"));
            byte[] signData = https://www.cnblogs.com/cjsblog/p/mac.doFinal(stringToSign.getBytes("UTF-8"));
            String sign = URLEncoder.encode(new String(Base64.encodeBase64(signData)),"UTF-8");

            String serverUrl = webhook + "&timestamp=" + timestamp + "&sign=" + sign;
            DingTalkClient client = new DefaultDingTalkClient(serverUrl);
            OapiRobotSendRequest request = new OapiRobotSendRequest();
            request.setMsgtype("text");
            OapiRobotSendRequest.Text text = new OapiRobotSendRequest.Text();
            text.setContent(content);
            request.setText(text);

            client.execute(request);
        } catch (ApiException e) {
            e.printStackTrace();
            log.error(e.getMessage(), e);
        } catch (NoSuchAlgorithmException e) {
            e.printStackTrace();
            log.error(e.getMessage(), e);
        } catch (UnsupportedEncodingException e) {
            e.printStackTrace();
            log.error(e.getMessage(), e);
        } catch (InvalidKeyException e) {
            e.printStackTrace();
            log.error(e.getMessage(), e);
        }
    }
}

AlarmController.java

package com.wt.monitor.skywalking.alarm.controller;

import com.alibaba.fastjson.JSON;
import com.wt.monitor.skywalking.alarm.domain.AlarmMessageDTO;
import com.wt.monitor.skywalking.alarm.service.DingTalkAlarmService;
import lombok.extern.slf4j.Slf4j;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.PostMapping;
import org.springframework.web.bind.annotation.RequestBody;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;

import java.text.MessageFormat;
import java.util.List;

/**
 * @author ChengJianSheng
 * @date 2020/12/1
 */
@Slf4j
@RestController
@RequestMapping("/skywalking")
public class AlarmController {

    @Autowired
    private DingTalkAlarmService dingTalkAlarmService;

    @PostMapping("/alarm")
    public void alarm(@RequestBody List<AlarmMessageDTO> alarmMessageDTOList) {
       log.info("收到告警資訊: {}", JSON.toJSONString(alarmMessageDTOList));
       if (null != alarmMessageDTOList) {
           alarmMessageDTOList.forEach(e->dingTalkAlarmService.sendMessage(MessageFormat.format("-----來自SkyWalking的告警-----\n【名稱】: {0}\n【訊息】: {1}\n", e.getName(), e.getAlarmMessage())));
       }
    }
}

5. 檔案

https://skywalking.apache.org/

https://skywalking.apache.org/zh/

https://github.com/apache/skywalking/tree/v8.2.0/docs

https://archive.apache.org/dist/

https://www.elastic.co/guide/en/elasticsearch/reference/master/index.html
