在 k8s 中部署 Prometheus 和 Grafana

Intro

上次我們主要分享了 asp.net core 集成 prometheus，以及簡單的 prometheus 使用，在實際在 k8s 中部署的時候就不能在使用前面講的靜態配置的方式來部署了，需要使用 Prometheus 的服務發現，

部署規劃

Prometheus 和 Grafana 的部署放在一個單獨的 namespace —— monitoring 下面，這樣的好處在于可以屏蔽掉一些細節，別的 namespace 無感知，也不需要知道它們的存在

可以使用 kubectl create namespace monitoring 來創建命名空間或者 kubectl apply 執行下面的 yaml 配置

apiVersion: v1
kind: Namespace
metadata:
  name: monitoring

希望 prometheus 和 grafana 可以公網訪問，所以需要配置一下埠號，NodePort 31100~31200 保留為基礎設施使用的埠，31110 保留為 prometheus 需要的埠，31120 保留為 Grafana 埠，埠規劃好后，就可以先配置 nginx 了，增加 nginx 配置如下：

server {
    listen 443;
    server_name monitoring.weihanli.xyz;
    location / {
        proxy_pass http://172.18.0.2:31110;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }
}
server {
    listen 443;
    server_name grafana.weihanli.xyz;
    location / {
        proxy_pass http://172.18.0.2:31120;
        proxy_set_header X-Real-IP $remote_addr;
        proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
    }
}

Grafana 比較簡單，部署一個 service，部署一個 deployment 就可以了，Prometheus 要把組態檔放到 ConfigMap 里單獨管理，另外 Prometheus 涉及到要使用 k8s 服務發現，需要創建一個 serviceAccount 以有權限來獲取 k8s 中的資源

部署 Grafana

部署 deployment，deployment yaml 如下，可以根據自己需要進行調整

apiVersion: apps/v1
kind: Deployment
metadata:
  name: grafana
  namespace: monitoring
  labels:
    app: grafana
spec:
  replicas: 1
  revisionHistoryLimit: 2
  selector:
    matchLabels:
      app: grafana
  minReadySeconds: 0
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  template:
    metadata:
      labels:
        app: grafana
    spec:
      containers:
        - name: grafana
          image: grafana/grafana
          imagePullPolicy: IfNotPresent
          resources:
            limits:
              memory: "128Mi"
              cpu: "50m"
          readinessProbe:
            httpGet:
              path: /api/health
              port: 3000
            initialDelaySeconds: 60
            periodSeconds: 10
          livenessProbe:
            tcpSocket:
              port: 3000
            initialDelaySeconds: 60
            periodSeconds: 10
          ports:
            - containerPort: 3000

根據上面的 yaml 定義創建 Grafana 的 deploy，創建之后再創建 service

apiVersion: v1
kind: Service
metadata:
  name: grafana
  namespace: monitoring
spec:
  selector:
    app: grafana
  type: NodePort
  ports:
  - protocol: TCP
    port: 3000
    targetPort: 3000
    nodePort: 31120

創建之后就可以在 k8s 集群外部訪問到 Grafana 了，通過前面 nginx 的配置我們就可以直接通過域名訪問了

部署 Prometheus

ServiceAccount

首先我們先創建一個 Service Account，k8s 使用基于角色的 RBAC 授權機制，創建 ServiceAccount 之后還需要創建一個 ClusterRole 和 ClusterRoleBinding，ClusterRole 用于指定權限，ClusteRoleBinding 用來給 serviceAccount 關聯角色，為了方便這幾個都定義在了一個 yaml 檔案中

apiVersion: v1
kind: ServiceAccount
metadata:
  name: prometheus
  namespace: monitoring

---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: prometheus
rules:
- apiGroups: [""]
  resources:
  - nodes
  - services
  - endpoints
  - pods
  verbs: ["get", "list", "watch"]
- apiGroups: [""]
  resources:
  - configmaps
  verbs: ["get"]
- nonResourceURLs: ["/metrics"]
  verbs: ["get"]


---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: prometheus
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: prometheus
subjects:
- kind: ServiceAccount
  name: prometheus
  namespace: monitoring

ConfigMap

創建 ServiceAccount 之后，我們創建 Prometheus 的組態檔，放在 ConfigMap 中掛載在 Prometheus 里

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-config
  namespace: monitoring
data:
  default: |
    # my global config
    global:
      scrape_interval:     10s # Set the scrape interval to every 15 seconds. Default is every 1 minute.
      evaluation_interval: 15s # Evaluate rules every 15 seconds. The default is every 1 minute.

    # Load rules once and periodically evaluate them according to the global 'evaluation_interval'.
    rule_files:
      # - "first_rules.yml"
      # - "second_rules.yml"

    # A scrape configuration containing exactly one endpoint to scrape:
    scrape_configs:
      - job_name: 'kubernetes-service-endpoints'
        kubernetes_sd_configs:
        - role: endpoints
        relabel_configs:
        - source_labels: [__meta_kubernetes_service_annotation_prometheus_io_should_be_scraped]
          action: keep
          regex: true
        - action: labelmap
          regex: __meta_kubernetes_pod_label_(.+)
        - source_labels: [__meta_kubernetes_namespace]
          action: replace
          target_label: k8s_namespace
        - source_labels: [__meta_kubernetes_service_name]
          action: replace
          target_label: k8s_service
        - source_labels: [__meta_kubernetes_pod_name]
          separator: ;
          regex: (.*)
          replacement: $1
          target_label: k8s_pod
          action: replace

執行上面的 yaml 配置以部署 prometheus 需要的配置

我們可以利用 prometheus 的 relabel 的機制將一些元資料資訊應用的 metrics 資訊上，這樣我們就可以知道這個 metrics 資訊是來自哪一個 namespace 下面哪一個 service 哪一個 Pod 里，在 Prometheus targets 的界面可以看到所有的 metadata label，或者參考檔案上的介紹 https://prometheus.io/docs/prometheus/latest/configuration/configuration#kubernetes_sd_config

__meta_kubernetes_service_annotation_prometheus_io_should_be_scraped 是我后面加上的，不加這個的話，會嘗試從所有的 k8s 資源中獲取 metrics 資訊，這回導致很多沒有集成 Prometheus metrics 的資源也會被持續訪問，所以增加了這個配置，如果 service 里的 annotation 里有 prometheus.io/should_be_scraped 配置的話 Prometheus 才會去拉取 metrics 資訊

需要 Prometheus 抓取 metrics 的 service 配置實力：

apiVersion: v1
kind: Service
metadata:
  name: reservation-server
  annotations:
    prometheus.io/should_be_scraped: "true"
spec:
  selector:
    app: reservation-server
  type: NodePort
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
    nodePort: 31220

如果后面需要配置不同的 metrics_path，也可以使用類似的模式來增加一個 prometheus.io/metrics-path 類似的配置轉換成真正要拉取 metrics 資訊的 path 即可

Deployment

前面 Prometheus 部署所需要的 serviceAccount 和 config 我們都已經準備好了，執行下面的 yaml 配置就可以部署應用了

apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus
  namespace: monitoring
  labels:
    app: prometheus
spec:
  replicas: 1
  revisionHistoryLimit: 2 # how many old ReplicaSets for this Deployment you want to retain, https://kubernetes.io/docs/concepts/workloads/controllers/deployment/#clean-up-policy
  selector:
    matchLabels:
      app: prometheus
  minReadySeconds: 0
  strategy:
    type: RollingUpdate
    rollingUpdate:
      maxUnavailable: 1
      maxSurge: 1
  template:
    metadata:
      labels:
        app: prometheus
    spec:
      serviceAccountName: prometheus
      containers:
        - name: prometheus
          image: prom/prometheus
          imagePullPolicy: IfNotPresent
          resources:
            limits:
              memory: "512Mi"
              cpu: "200m"
          readinessProbe:
            httpGet:
              path: /-/ready
              port: 9090
            initialDelaySeconds: 60
            periodSeconds: 10
          livenessProbe:
            httpGet:
              path: /-/healthy
              port: 9090
            initialDelaySeconds: 60
            periodSeconds: 10
          ports:
            - containerPort: 80
          volumeMounts:
          - name: config
            mountPath: /etc/prometheus/prometheus.yml
            subPath: default

      volumes:
        - name: config
          configMap:
            name: prometheus-config

Service

deployment 創建之后，只要根據下面的配置創建 service 就可以訪問了

apiVersion: v1
kind: Service
metadata:
  name: prometheus
  namespace: monitoring
spec:
  selector:
    app: prometheus
  type: NodePort
  ports:
  - protocol: TCP
    port: 9090
    targetPort: 9090
    nodePort: 31110

Sample

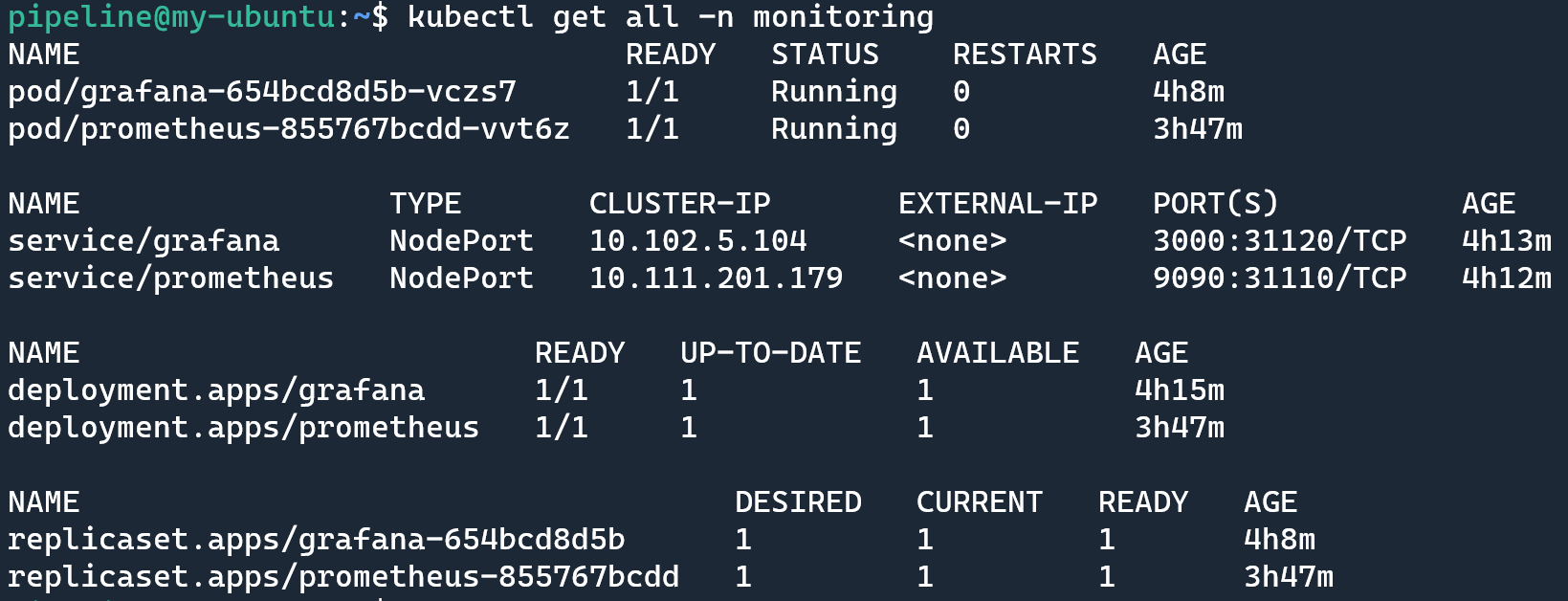

運行 kubectl get all -n monitoring 查看部署之后的資源情況：

Resources

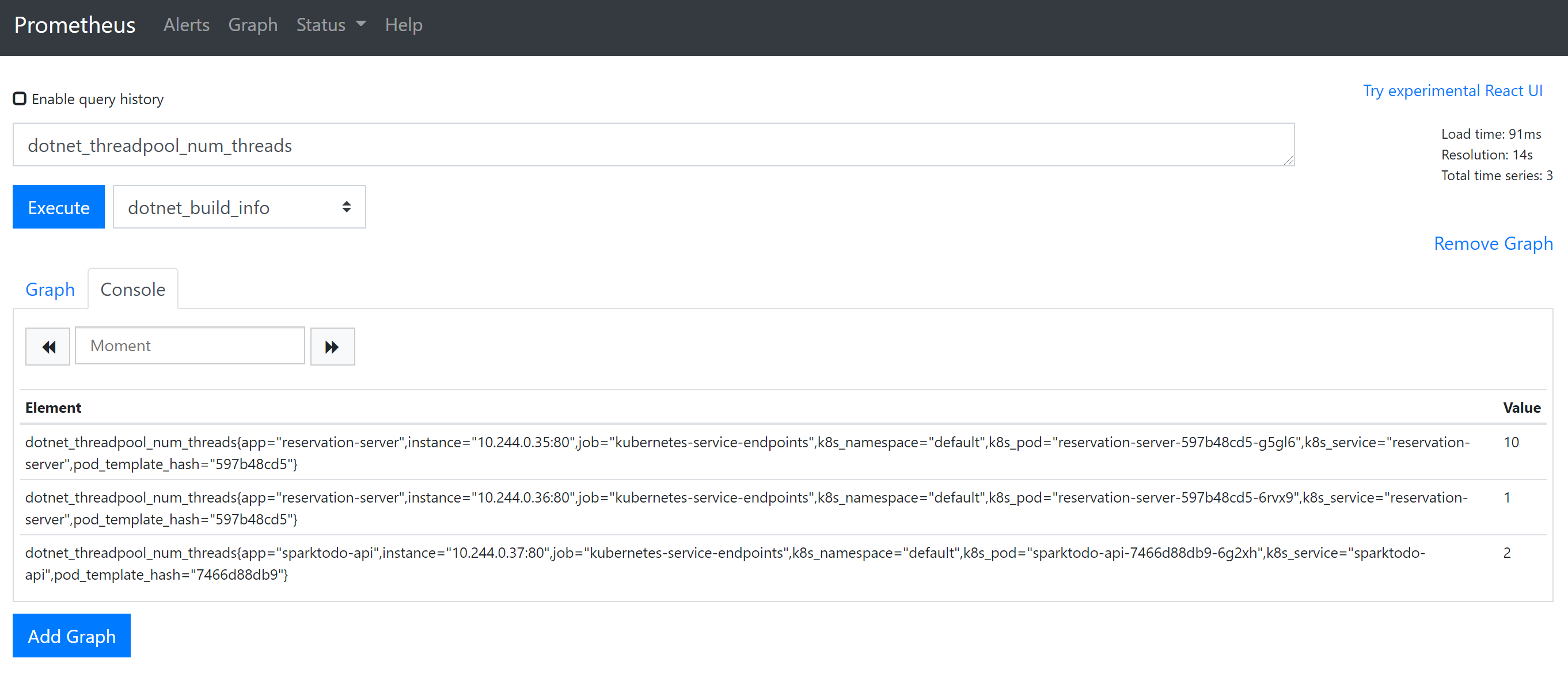

打開 prometheus 可以執行一個簡單的查詢，看一下

Prometheus query

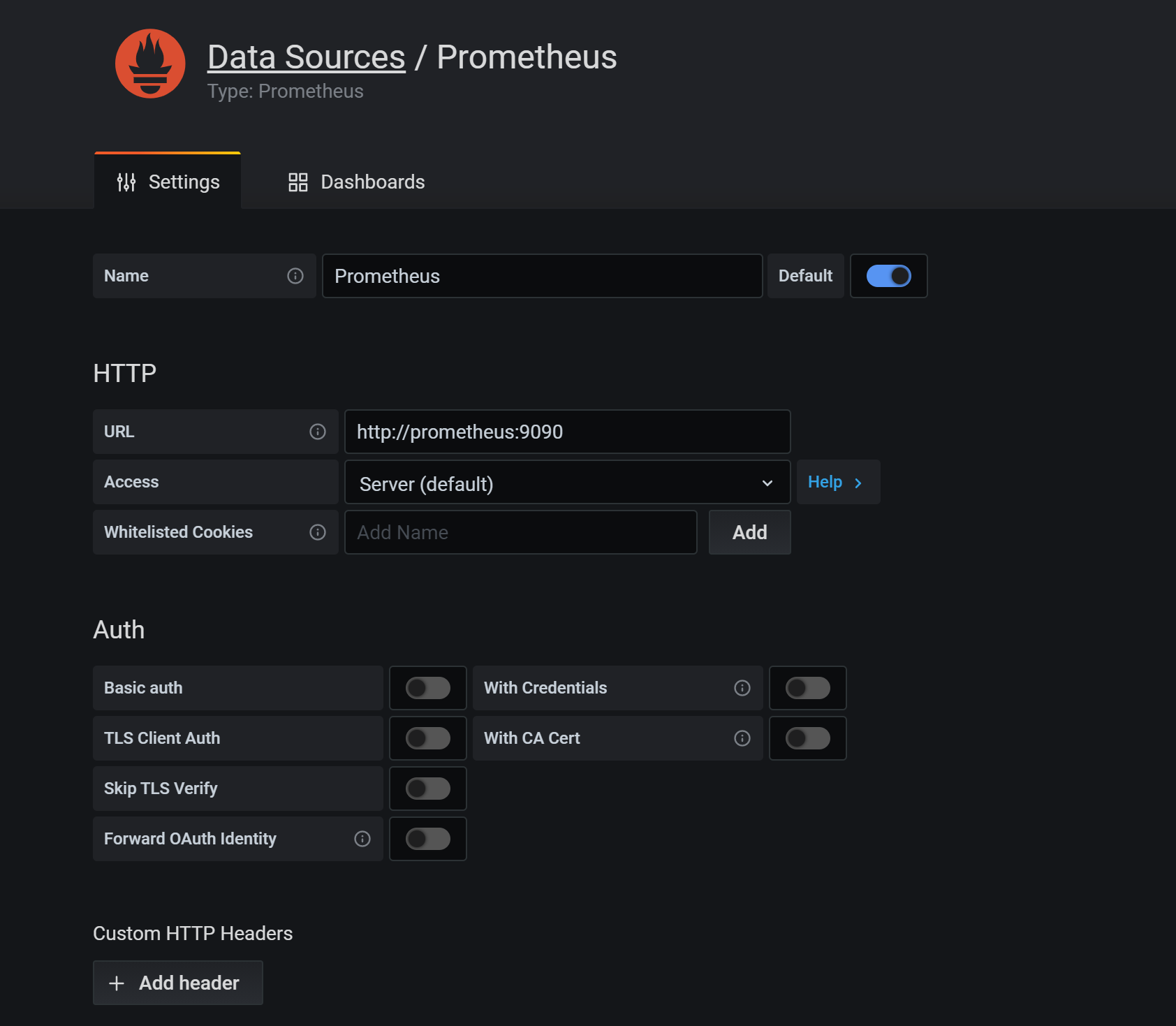

在 Grafana 中添加 DataSource，域名使用 service name prometheus 即可，這樣可以通過內網去訪問，就不需要繞公網走一圈了

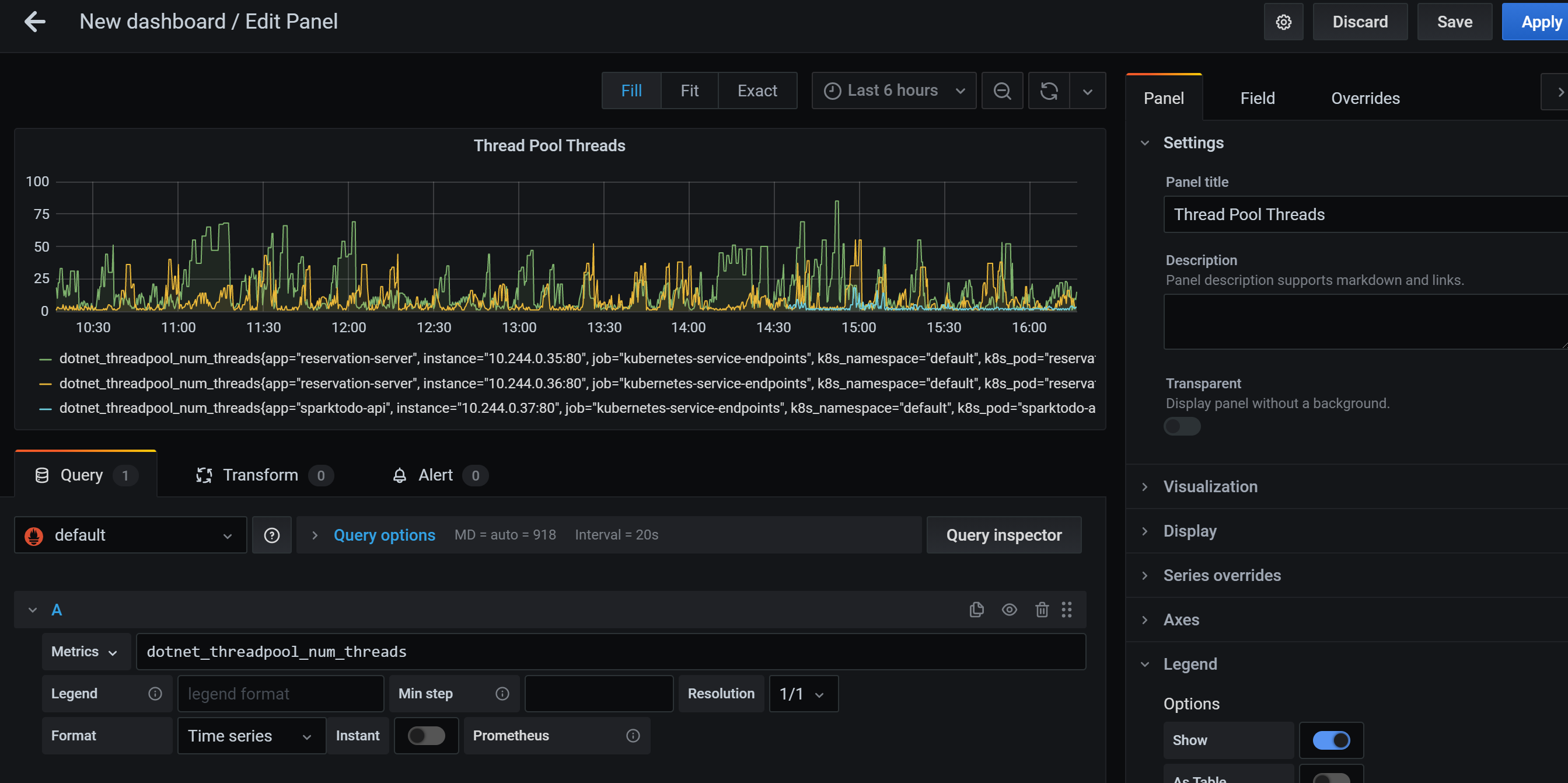

新建一個 Dashboard 把剛才的查詢通過 Grafana 來做一個展示，新建一個 Panel，輸入剛才我們執行的查詢

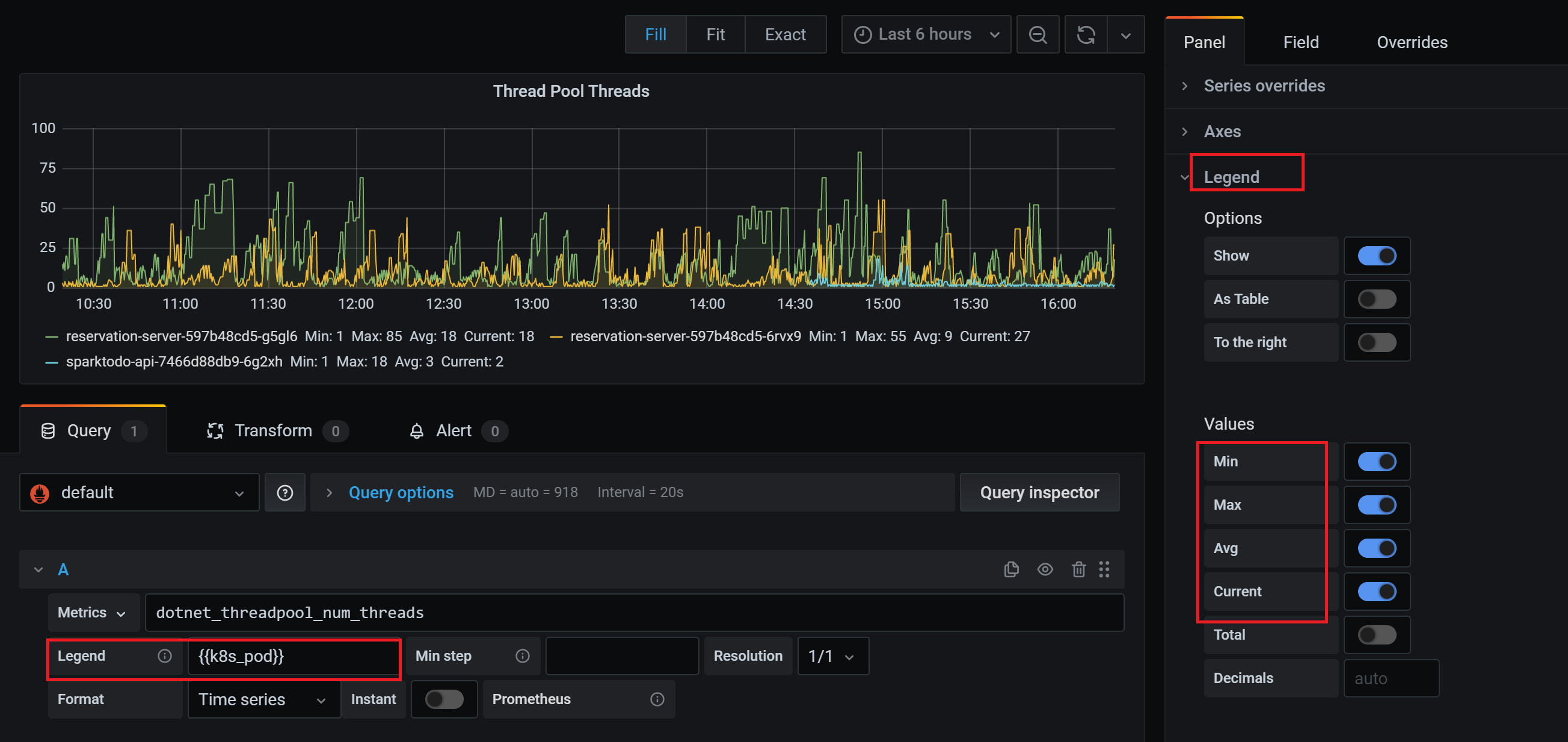

Legend 中可以使用 lable，使用語法可以用 {{label_name}}

可以在右側方便設定顯示最小值，最大值，平均值，當前值和總計

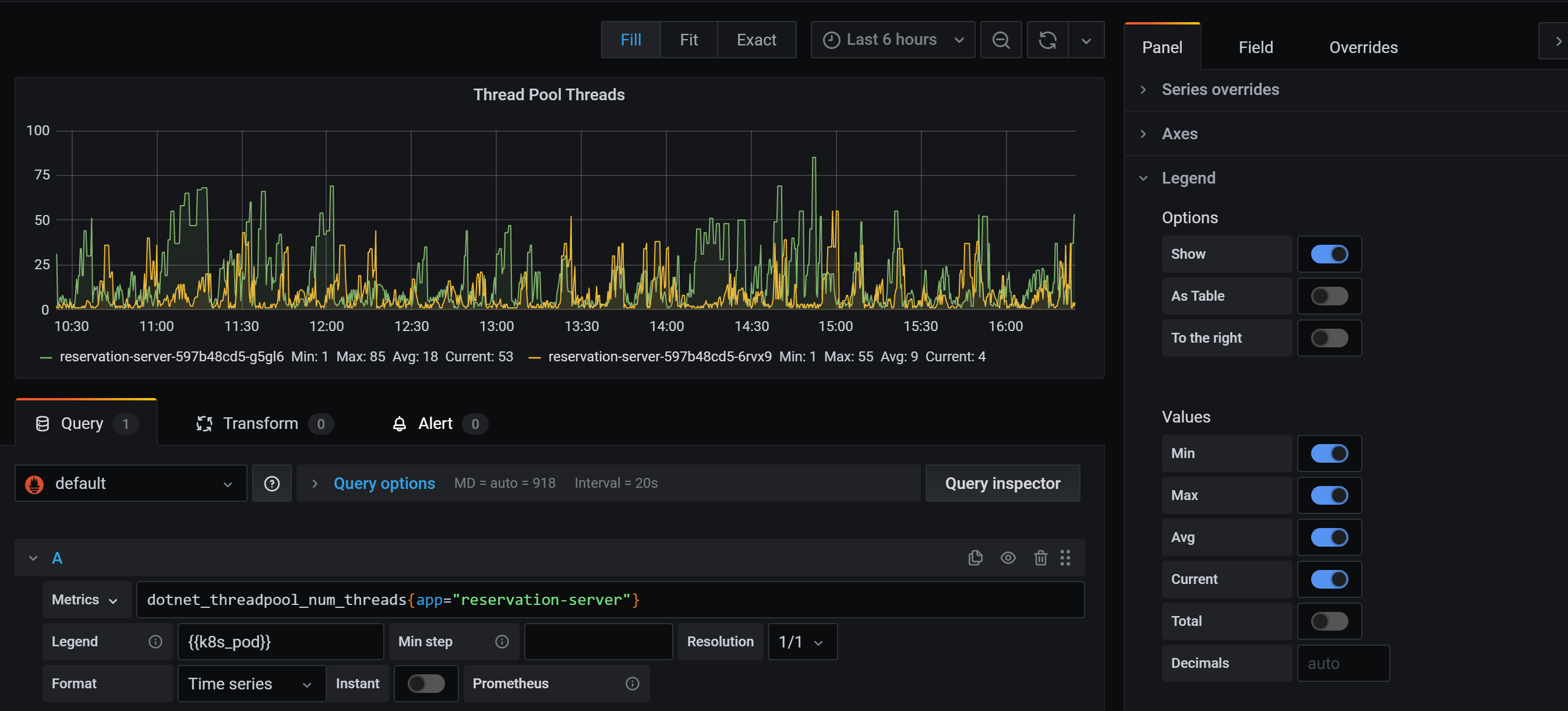

如果要添加篩選條件如只看某一個 app 的資料，可以在查詢運算式中添加條件，使用語法 metrics_name{label_name="label_value"}

更多查詢語法可以參考官方檔案的介紹 https://prometheus.io/docs/prometheus/latest/querying/basics/

上面部署的時候沒有做資料的掛載，實際部署的時候需要考慮掛載資料目錄，這樣即使服務重啟，資料還是在的，如果不關心資料問題的話可以忽略

Reference

https://github.com/OpenReservation/ReservationServer/blob/dev/k8s/prometheus/deployment.yaml
https://github.com/OpenReservation/ReservationServer/blob/dev/k8s/prometheus/configMap.yaml
https://github.com/OpenReservation/ReservationServer/blob/dev/k8s/grafana/deployment.yaml
https://github.com/OpenReservation/ReservationServer/blob/dev/k8s/grafana/service.yaml
https://medium.com/kubernetes-tutorials/monitoring-your-kubernetes-deployments-with-prometheus-5665eda54045
https://prometheus.io/docs/prometheus/latest/configuration/configuration
https://prometheus.io/docs/prometheus/latest/querying/basics/
