一、一圖勝千言
二、類圖6大關系使用說明.puml

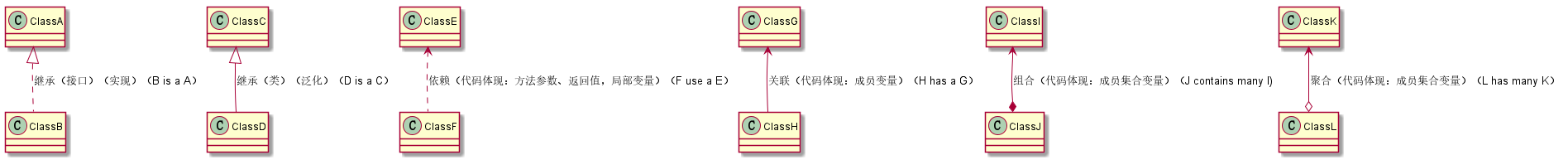

'關系圖使用要求： '1.使用關聯依賴聚合組合這4大關系時，一定要將代碼體現標注上，看起來會更通俗易懂， '2.繼承類和介面的關系能區分更好，不區分也不必過于糾結（不想區分時可統一為繼承類方式畫圖），因為plantUML中已有明顯的介面和類的區別 '可訪問性說明 'private - 'protect # 'package private ~ 'public + '其他參見plantuml類圖說明：https://plantuml.com/zh/class-diagram @startuml class ClassA { } class ClassB { } class ClassC { } class ClassD { } class ClassE { } class ClassF { } class ClassG { } class ClassH { } class ClassI { } class ClassJ { } class ClassK { } class ClassL { } ClassA <|.. ClassB :繼承（介面）（實作）（B is a A） ClassC <|-- ClassD :繼承（類）（泛化）（D is a C） ClassE <.. ClassF :依賴（代碼體現：方法引數、回傳值，區域變數）（F use a E） ClassG <-- ClassH :關聯（代碼體現：成員變數）（H has a G） ClassI <--* ClassJ :組合（代碼體現：成員集合變數）（J contains many I) ClassK <--o ClassL :聚合（代碼體現：成員集合變數）（L has many K） @enduml
