基于Hi3559AV100 RFCN實作細節決議-（2）RFCN資料流分析

　　下面隨筆系列將對Hi3559AV100 RFCN實作細節進行決議，整個程序涉及到VI、VDEC、VPSS、VGS、VO、NNIE，其中涉及的內容，大家可以參考之前我寫的博客：

Hi3559AV100的VI細節處理說明：

https://www.cnblogs.com/iFrank/p/14374658.html

基于Hi3559AV100的視頻采集（VDEC-VPSS-VO）整體框圖設計

https://www.cnblogs.com/iFrank/p/14370575.html

基于Hi3559AV100 RFCN實作細節決議-（1）VGS初介紹：

https://www.cnblogs.com/iFrank/p/14465306.html

基于Hi3559AV100的SVP(NNIE)開發整體流程 ：

https://www.cnblogs.com/iFrank/p/14377668.html

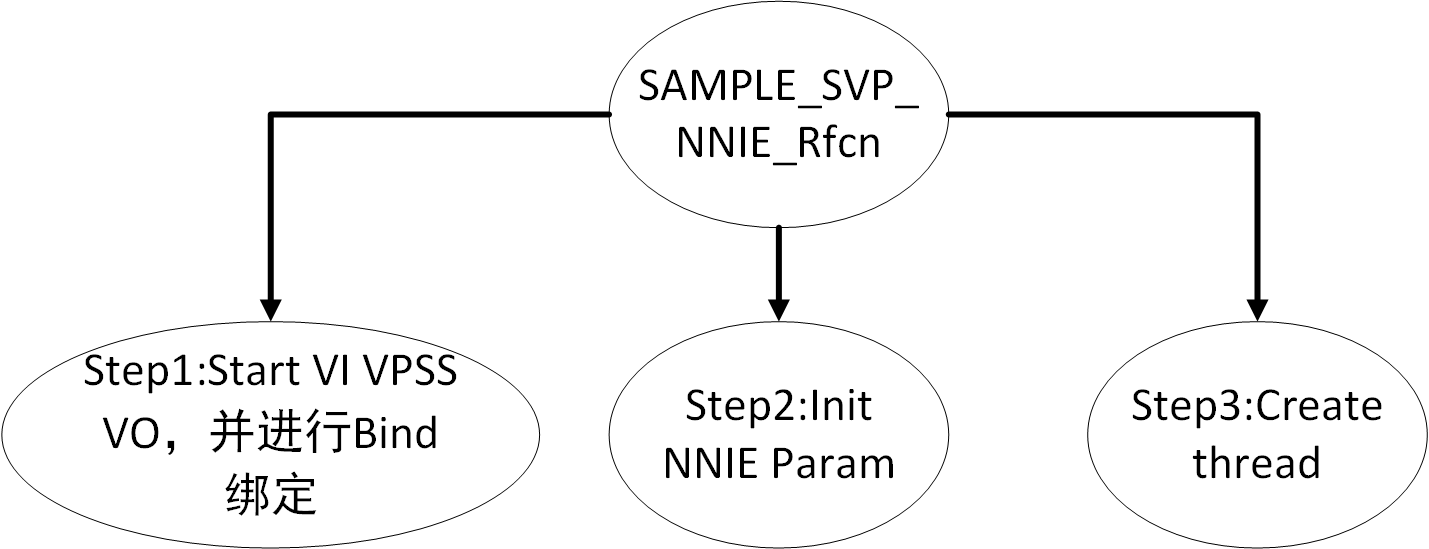

 　　首先給出整體的RFCN流程圖解，整個RFCN分為3個step，具體如下所示：

　　在分析RFCN資料流之前，首先了解一下基于Hi3559AV100的NNIE模型，在搭建好SDK等環境后，配置好對應的硬體，在HiLinux上進行測驗，具體如下：

 1 ~ # ./sample_nnie_main
 2 Usage : ./sample_nnie_main <index>
 3 index:
 4          0) RFCN(VI->VPSS->NNIE->VGS->VO).
 5          1) Segnet(Read File).
 6          2) FasterRcnnAlexnet(Read File).
 7          3) FasterRcnnDoubleRoiPooling(Read File).
 8          4) Cnn(Read File).
 9          5) SSD(Read File).
10          6) Yolov1(Read File).
11          7) Yolov2(Read File).
12          8) Yolov3(Read File)
13          9) LSTM(Read File)
14          a) Pvanet(Read File).\n")

　　從中看可以看到RFCN的整個程序VI->VPSS->NNIE->VGS->VO，VI模塊系結了VPSS模塊，VI從攝像頭輸入一路視頻，經VPSS分解為兩路，（具體見SAMPLE_SVP_NNIE_Rfcn中step 3-執行緒創建函式SAMPLE_SVP_NNIE_Rfcn_ViToVo），通過如下函式：

 1 　　HI_MPI_VPSS_GetChnFrame(  //用戶從通道獲取一幀處理完成的影像，
 2
 3 　　　　　　　　　　s32VpssGrp,
 4
 5 　　　　　　　　　　as32VpssChn[1],
 6
 7 　　　　　　　　　　&stExtFrmInfo,
 8
 9 　　　　　　　　　　s32MilliSec);
10 　　HI_MPI_VPSS_GetChnFrame(  //用戶從通道獲取一幀處理完成的影像，
11
12 　　　　　　　　　　s32VpssGrp,
13
14 　　　　　　　　　　as32VpssChn[0],
15
16 　　　　　　　　　　&stBaseFrmInfo,
17
18 　　　　　　　　　　s32MilliSec);

（設定兩路VPSS通道如幀圖片大小等等引數見SAMPLE_COMM_IVE_StartVpss函式）

　　一路stBaseFrmInfo保持原來的1080P解析度（這個需要看MIPI介面的相機型號來，如：見SAMPLE_COMM_IVE_StartViVpssVencVo函式：

case SONY_IMX277_SLVS_2M_240FPS_12BIT:

*penSize = PIC_1080P;

）；

　　一路stExtFrmInfo轉為PIC_CIF(352x288)解析度（追溯到最初的賦值陳述句：在SAMPLE_SVP_NNIE_Rfcn函式中：PIC_SIZE_E enSize = PIC_CIF;

經過如下得到VPSS通道對應的圖片大小：

 1 SAMPLE_COMM_IVE_StartViVpssVencVo
 2
 3     aenSize[1] = *penExtPicSize;
 4
 5         SAMPLE_COMM_IVE_VbInit(aenSize,astSize,VPSS_CHN_NUM);
 6
 7             SAMPLE_COMM_SYS_GetPicSize(paenSize[i], &pastSize[i])
 8
 9                 SAMPLE_COMM_SYS_GetPicSize
10
11                 {
12
13                     switch (enPicSize)
14
15                     {
16
17                             case PIC_CIF: /* 352 * 288 */
18                                 pstSize->u32Width = 352;
19                                 pstSize->u32Height = 288; break;......
20
21                     }
22
23                 }

　　之后到SAMPLE_SVP_NNIE_Rfcn_Proc函式，具體如下：

 1 s32Ret = SAMPLE_SVP_NNIE_Rfcn_Proc(
 2
 3 　　　        　pstParam,
 4
 5                     pstSwParam,
 6
 7                     &stExtFrmInfo,
 8
 9                     stBaseFrmInfo.stVFrame.u32Width,
10
11                     stBaseFrmInfo.stVFrame.u32Height);

　　隨后進入加框函式：（即進入VGS視頻圖形子系統）

1 //Draw rect
2
3 s32Ret = SAMPLE_COMM_SVP_NNIE_FillRect(
4
5                    &stBaseFrmInfo,      //*pstFrmInfo
6
7                    &(pstSwParam->stRect),   // *pstRect
8
9                     0x0000FF00);    //u32color

　　用到了兩個VGS重要引數定義：

　　VGS_TASK_ATTR_S stVgsTask;  //定義 VGS task 的屬性

　　VGS_ADD_COVER_S stVgsAddCover; //定義 VGS 上 COVER 的配置

　　下面為定義影像屬性和輸出影像屬性：

1 memcpy(  &stVgsTask.stImgIn,
2                 pstFrmInfo,
3                 sizeof(VIDEO_FRAME_INFO_S));
4
5 memcpy(   &stVgsTask.stImgOut,
6                 pstFrmInfo, 　　 　　　　　　
7                 sizeof(VIDEO_FRAME_INFO_S));

　　隨后定義 VGS 上 COVER 的配置，設定COVER引數，如顏色設定為0x0000FF00（綠色，這個與之前Hi3519 RFCN運行一致，加綠色的框）

通過memcpy定義任意四邊形 COVER 四個坐標點：

1 memcpy(  stVgsAddCover.stQuadRangle.stPoint,
2
3                 pstRect->astRect[i][j].astPoint, //(pstSwParam->stRect)
4
5                 sizeof(pstRect->astRect[i][j].astPoint));

　　VGS 支持對一幅影像進行遮擋操作，遮擋區域形狀可以是矩形或者任意四邊形， 遮擋區域顏色為純色，支持批量打 COVER， 而在Draw rect函式中，沒有對stBaseFrmInfo資料直接操作，目前認知VGS做COVER任務提交job時，直接將COVER資料送入至VO，隨后加上stBaseFrmInfo的資料：

 1 //將視頻影像送入指定輸出通道顯示，
 2
 3 s32Ret = HI_MPI_VO_SendFrame(
 4
 5                 voLayer,
 6
 7                 voChn,
 8
 9                 &stBaseFrmInfo,
10
11                 s32MilliSec);

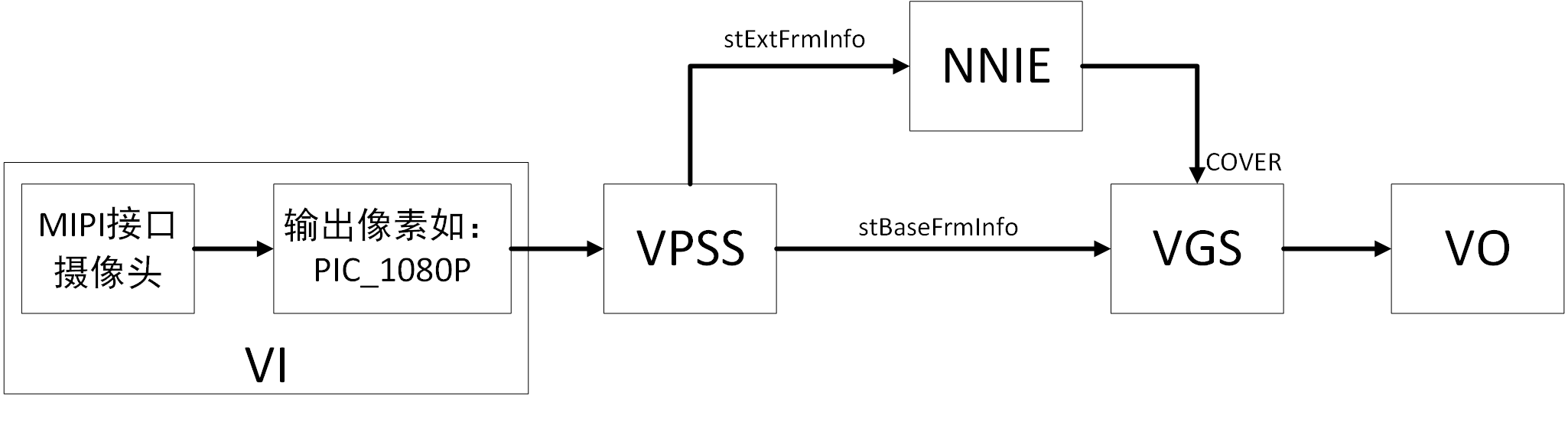

 　　整體的資料流處理流程如下：
