如何使用geoPath居中和縮放-有解無憂

我正在用 D3 和 topojson 過濾掉美國縣的一個子集。我可以成功過濾掉縣并將它們繪制到 SVG 元素，但是如何更改地圖邊界以適應新選擇的縣？它正在渲染地圖，就好像邊界是所有美國縣，而只是過濾的縣。

    var width=960,
        height=600,
        centered;

    const svgElement = d3.select(ref.current)
        .append("svg")
        .attr("preserveAspectRatio", "xMinYMin meet")
        .attr("viewBox", [0,0,width,height]);

    var path = d3.geoPath();
    d3.json("https://d3js.org/us-10m.v2.json").then((d) => {
        d.objects.counties.geometries = d.objects.counties.geometries.filter(function(item) {
            return props.data.indexOf(item.id) > -1
        })
        var counties = topojson.feature(d, d.objects.counties).features;
        svgElement.append("g")
            .attr("class", "filled-territory")
            .selectAll("path")
            .data(counties)
            .enter()
            .append("path")
            .attr("d", path)
        });

props.data一系列縣 ID在哪里，例如 -

[
    "45001",
    "45003",
    "45007",
    "45083",
    "45087",
    "45091"
]

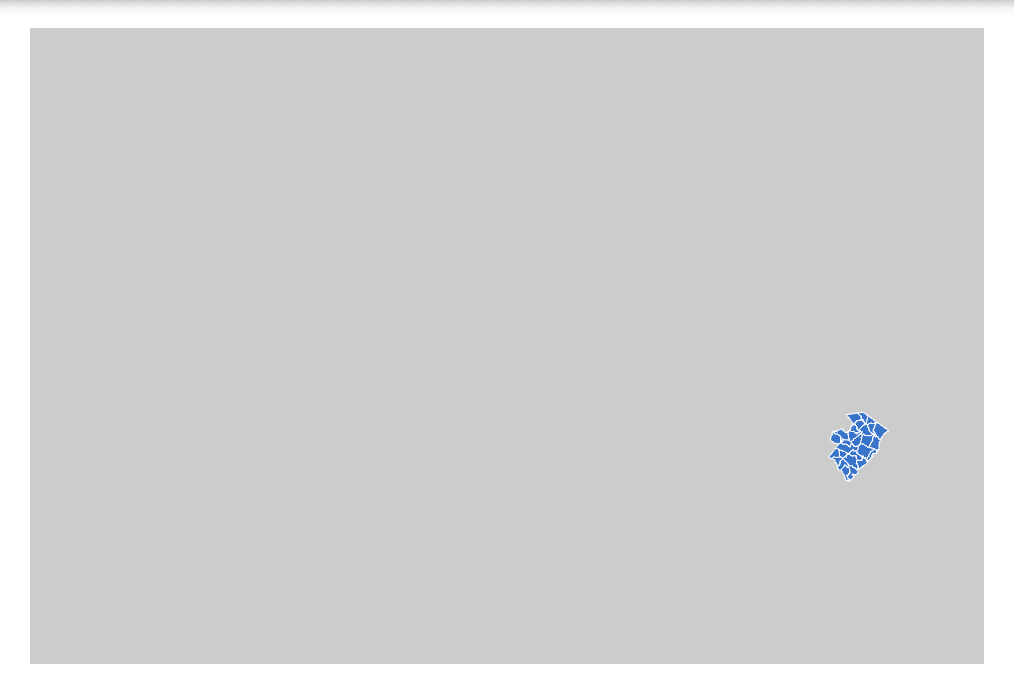

我可以讓它像這樣顯示，但我不知道如何讓路徑填充 SVG：如何使用 geoPath 居中和縮放

uj5u.com熱心網友回復：

這個特定的檔案使用像素坐標系（它是投影的地理資料），它填充了 [0,0] 和 [960,600] 之間的范圍。因為它使用這個坐標系，所以通常我們可以使用 d3.geoPath 的默認投影，這是一個將 json 中的坐標視為像素的空投影。但是，geoPath 本身并不能提供一種將要素居中或縮放的方法。

D3 地理投影帶有一種稱為 fitSize（也稱為 fitExtent 或其他）的方法，該方法采用 geojson物件并設定投影比例并將屬性轉換為在指定范圍內將該 geojson 物件居中。由于我們已經有投影資料，我們可以使用 d3.geoIdentity() ，它提供了一些方便的投影方法，如 fitSize 但不投影我們的資料，因為它已經投影了。

為了使用 fitSize 我們可以使用以下內容：

   // get a geojson feature collection object:
   var geojson = topojson.feature(d, d.objects.counties)

   // create a geoidentity "projection" and center the geojson:
   var projection = d3.geoIdentity()
           .fitSize([width,height],geojson)

   // set the path's projection:
   path.projection(projection);

   // Now access the array of features in the collection for use with .data():
   var counties = geojson.features;

看起來像：

顯示代碼片段

var data = [
    "45001",
    "45003",
    "45007",
    "45083",
    "45087",
    "45091"
]

var width=500,
    height=500;

const svgElement = d3.select("body")
        .append("svg")
        .attr("width", width)
        .attr("height", height);

var path = d3.geoPath();

d3.json("https://d3js.org/us-10m.v2.json").then((d) => {
        d.objects.counties.geometries = d.objects.counties.geometries.filter(function(item) {
            return data.indexOf(item.id) > -1
        })


        var geojson = topojson.feature(d, d.objects.counties)

        var projection = d3.geoIdentity()
           .fitSize([width,height],geojson)

        path.projection(projection);

        var counties = geojson.features;

        svgElement.append("g")
            .attr("class", "filled-territory")
            .selectAll("path")
            .data(counties)
            .enter()
            .append("path")
            .attr("d", path)
        });

<script src="https://cdnjs.cloudflare.com/ajax/libs/d3/5.7.0/d3.min.js"></script>
<script src="https://cdnjs.cloudflare.com/ajax/libs/topojson/3.0.2/topojson.min.js
"></script>
