在線繪制具有特定角度度數的字串

我正在繪制一個圖形，每個點的兩個點都有一條帶權重的線。

例如圖形：點“15”到點“16”線，權重為 1.872，點“16”到點“15”，權重為 1.567。

現在看看我的圖表：

我想繪制一個始終與線平行（相鄰）的字串。

我計算了直線的斜率，我計算的天使是這個斜率的反正切：

我曾使用此函式來旋轉字串：

public static void drawRotate(Graphics2D g2d, double x, double y, double angle, String text) {
    g2d.translate((float)x,(float)y);
    g2d.rotate(Math.toRadians(angle));
    g2d.drawString(text,0,0);
    g2d.rotate(-Math.toRadians(angle));
    g2d.translate(-(float)x,-(float)y);
}

隨著 arctan((y2-y1)/(x2-x1)= 線的斜率 ) 的角度，它不能很好地作業。

如何旋轉此字串以始終與我繪制的線平行？

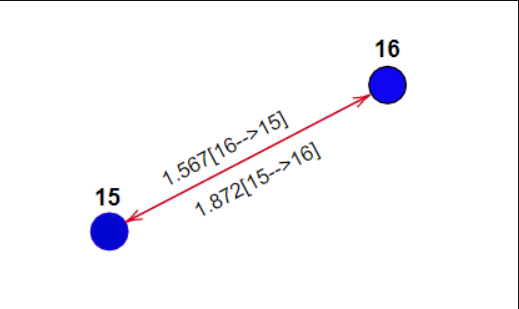

我的目標：像這個例子一樣繪制字串

uj5u.com熱心網友回復：

這是一個快速演示，可用作有關如何完成的指南。我省略了一些像箭頭這樣的東西，因為那只是忙碌的作業。我猜測標簽位置。我建議您閱讀有關Graphics.rotate()andRenderingHints和 and的三個引數版本anti-aliasing以平滑線條。

您可能希望撰寫通用方法以方便根據字體大小定位文本和標簽。

但是我相信您的主要問題是在計算斜率時進行 int 除法。

import java.awt.BasicStroke;
import java.awt.Color;
import java.awt.Dimension;
import java.awt.Font;
import java.awt.FontMetrics;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.RenderingHints;

import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.SwingUtilities;

public class GraphicsExample extends JPanel {
    JFrame f = new JFrame("Draw Vector");
    final static int WIDTH = 500;
    final static int HEIGHT = 500;
    String A = "1.567 [B->A]";
    String B = "1.862 [A->B]";
    public static void main(String[] args) {
        SwingUtilities.invokeLater(()-> new GraphicsExample().start());
    }
    public void start() {
        f.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        f.add(this);
        f.pack();
        f.setLocationRelativeTo(null);
        f.setVisible(true);
    }
    public Dimension getPreferredSize() {
        return new Dimension(WIDTH, HEIGHT);
    }

    public void paintComponent(Graphics g) {
        super.paintComponent(g);
        int x1= 50;int y1 = 400;
        int x2 = 400; int y2 = 200;
        // copy the graphics context.
        Graphics2D g2d = (Graphics2D) g.create();
        g2d.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);
        int diameter = 20;
        drawLine(g2d,x1 diameter/2, y1 diameter/2, x2 diameter/2, y2 diameter/2);
        g2d.setFont(new Font("Arial", Font.PLAIN, 18));
        drawEndPoint(g2d,x1,y1, diameter, "A");
        drawEndPoint(g2d,x2,y2, diameter, "B");
        double angle = Math.atan((double)(y1-y2)/(x1-x2));
        g2d.rotate(angle,x1,y1);

        // based on font, this computes the placement of the Strings
        FontMetrics fm = g2d.getFontMetrics();
        int width = SwingUtilities.computeStringWidth(fm, A); // use for both
        g2d.setColor(Color.black);
        g2d.drawString(A, x1   ((x2-x1) - width)/2, y1);
        g2d.drawString(B, x1   ((x2-x1) - width)/2, y1  30);
        // discard the context.
        g2d.dispose();
    }

    public void drawEndPoint(Graphics2D g2d, int x, int y, int diameter, String label) {

        g2d.setColor(Color.BLUE);
        g2d.drawString(label, x, y);
        g2d.fillOval(x,y,diameter, diameter);
        g2d.setColor(Color.RED);
        g2d.setStroke(new BasicStroke(2f));
        g2d.drawOval(x,y,diameter, diameter);
    }
    public void drawLine(Graphics2D g2d, int x1, int y1, int x2, int y2) {
        g2d.setColor(Color.RED);
        g2d.setStroke(new BasicStroke(3f));
        g2d.drawLine(x1,y1,x2,y2);
    }
}

演出
