面向物件的照妖鏡——UML類圖繪制指南

1.前言

感受

在剛接觸軟體開發作業的時候，每次接到新需求，在分析需求后的第一件事情，就是火急火燎的打開資料庫（DBMS），開始進行資料表的創建作業，然而這種方式，總是會讓我在編碼程序中出現物體類設計疏漏的地方，導致我在寫業務代碼時，還回頭去反復的修改資料表和物體類，為了規避這樣的情況，我學習期間發現了UML中關于類圖的知識點，它讓我知道，作為編碼者在分析需求后，做的第一件最基本的事情應該是進行面向物件分析，然后使用UML繪制類圖的方式進行面向物件的設計，在類圖繪制完之后，使用類圖與組員溝通設計思想，分析設計的可行性，在專案組一致達成共識后才進入后面的動手環節，

以上這種，通過面向物件分析和設計來繪制類圖的作業習慣，我一直延續至今，因為，它不僅能保證軟體構建的穩定性，還能提升我們面向物件的思想和實踐能力，在實際中，極少數的情況下，公司會聘用專門的設計人員為你提供設計方案，更多的情況是，程式員要擔任設計和編碼的綜合性作業，所以我認為掌握UML類圖，是一名程式員的技能標配，

三個層次

在標準的軟體工程建模當中，類圖實際上根據三個層次劃分為了三種型別的類圖，根據使用順序分別為：概念層類圖、說明層類圖和實作層類圖，概念層用于業務建模階段，著重于對問題領域的概念化理解；說明層用于概念模型階段，主要考察類的互動涉及哪些介面；實作層用于設計階段，主要考慮類在代碼技術層面的實作細節，本文主要主要以實作層的類圖為主，因為實作層的類圖是最常用的，并且它是直接影響到我們實際的編碼作業的，下面我會針對它涉及的繪制方式、類之間的關系展開詳細講解，

2.類的識別

UML類圖的基本語法是很簡單的，可能懂點編程的人在不系統學習的情況下，借助繪圖工具都可以繪制出來，但在實際的業務需求中，充斥著各種晦澀的業務概念、事物，要從其中準確無誤的提煉出有利于業務系統的類，并非一件簡單的事情，

對于類的識別，并沒有很具體的步驟、公式進行照搬硬套，往往只能通過自身的經驗和面向物件的造詣去識別類，并且識別類往往也不是一蹴而就的，還要結合類與類之間的關系、業務的使用場景，反復推敲，才能逐步得到合適的型別，對此我只能提供一些概念性的經驗心得，讀者可以選擇性的參考，并不作為一個標準，

類的識別很大程度上需要依靠“邊界”，這是一個復雜的概念，你可以簡單理解它相當于一個范圍，設定邊界可以讓我們知道能做什么事情，和不能做什么事情，并且邊界的設定會決定我們看待事物的視角和抽象事物的層次，對于類的識別而言，其邊界可參考當前的系統的目標、業務場景等，有了清晰的邊界，可以縮小類的識別范圍，不在是天馬行空，毫無根據，

如果不通過邊界確定一個角度，那么對于同一事物，通過不同的角度會提煉出不同的型別，就拿我們自身舉例，從職業的角度來看我們則是程式員，從國家的角度來看我們則是中國人，從動物的角度來看我們則是人類，所以我們必須要通過邊界來確定一個角度，從而清晰的分析獲取有利于業務系統的型別，

例如，你需要在一個網課教育系統中，分析上課的場景中會有哪些型別，如果你不考慮邊界（網課教育系統中的上課場景），那么你可能天馬行空的分析出：男人、女人這些型別，這樣分析出的型別和屬性顯然對系統毫無意義，也無法為業務提供價值，如果你考慮到了邊界（網課教育系統中的上課場景），那么你分析出的型別必然是在這個邊界內有利于業務的：老師、學生，

對于分析類中的成員（屬性、操作）也可以利用邊界來分析，還是以上面的網課教育系統為例，如果不考慮邊界，很可能會對老師類和學生類分析出：體重、身高、發量等無意義的屬性，只有你充分考慮邊界，你就會注重系統的目標、業務的場景，分析出對業務有價值的屬性，例如學生類的選修課程、老師類的教齡等，

如果你對邊界的概念還是比較模糊，那么你可以在識別類的時候，嘗試將當前的系統目標、業務場景看作一個邊界，從而選擇合適的角度，去提煉出對業務系統有價值的型別，

3.外形

3.1.可見性

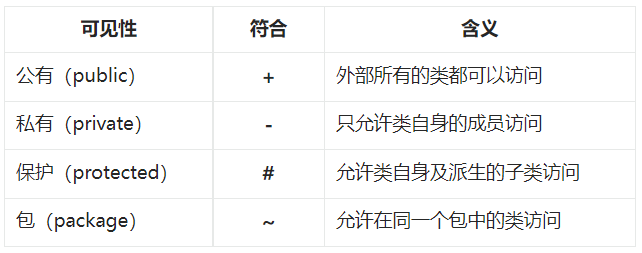

可見性主要用于標識類圖中的屬性和操作，通過設定不同的可見性決定外界對其的訪問程度，和編程語言中的訪問修飾符同理，UML規范定義了4種可見性，如下表所示，

3.2.類的表現形式

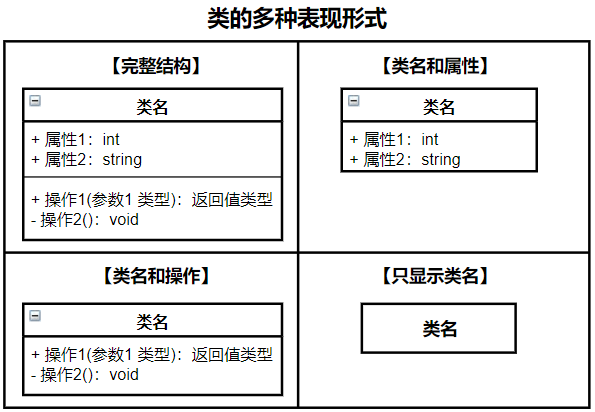

類在UML類圖中的形狀是一個矩形的方框，在方框中被分為三段區域，上段主要是標識類的名稱，中段主要包含類的屬性（特征），下段主要是包含類的是操作（行為），表示一個類時，三段區域的設定并不是必須的，可以只在矩形方框中寫一個類名，也可以只寫類名和屬性，或者是類名和操作，

3.3.代碼型別對應類圖

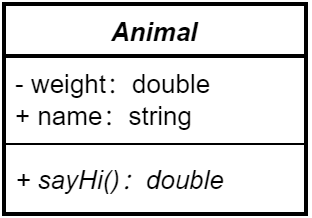

下面將使用C#編程語言撰寫出：普通型別、抽象類、介面，然后體現出它們在類圖中的表現形式，

4.關系

4.1.關聯關系

概述

我們以面向物件的思想去分析業務時，其中最基本的是，要弄清楚完成這個業務需要哪些物件，但是往往只分析出物件還遠遠不夠，因為業務物件之間是相互獨立的，物件之間必須建立某種鏈接，促使它們相互協作通信，才能實作業務目標，而這其中用于鏈接物件的關系，就稱之為關聯，換句話說，只要兩個物件之間存在關聯，那么就意味著物件可以與它關聯物件進行通信，獲取對方的資料進行訊息傳遞，

結構化

關聯定義了類之間的一種結構化關系，是一種天然存在的關系，（好比如人出生就有擁有一個國家和一對父母）通常在代碼中，關聯關系體現為類的屬性，如A關聯B，那么B的物件會作為A物件的某個屬性，在例如在運用ORM框架的代碼中，類的關聯物件通常定義為一個“導航屬性”，可以通過這個導航屬性獲取到關聯物件的資料，在例如資料庫中，表的關聯物件通常體現為一個“外鍵”屬性，表的某行資料可以通過這個外鍵屬性獲取到關聯表的資料，不管是導航屬性或是外鍵，它們都是靜態的、天然存在的結構，

方向

默認的關聯關系是一條不帶箭頭的直線表示的，這代表著兩個關聯的類“知道”雙方的存在，并可以互相參考，在少數情況下，當兩個類之間只需要單方向鏈接來獲取訊息時，就需要標識箭頭指向被鏈接的一方，在實際中，我們不必太過于究竟箭頭的方向，大多數情況下，關聯關系一般不強調關聯的方向，

多重性

關聯關系最明顯的特征就是具有多重性，其意思是一個物件可能通過關聯關系鏈接到多個物件上，例如張三是員工類的物件，那么張三很可能會通過與“作業任務類”之間的關聯，鏈接獲取到張三在“作業任務類”中存在的多個作業任務物件（設計XX、開發XX等），這當中物件通過關聯鏈接到資料量的“多少”即為多重性的體現，常見的多重性包括：一對一關聯、一對多關聯、多對多關聯等，也可以是任意數量的多重性關聯，如*對*關聯（*代表任意數），

 讀圖檢查

在分析關聯關系的多重性是否合理時，可以通過“讀圖檢查法”來進行關聯關系的準確性判斷，你可以分別從左到右、從右到左來讀圖，看看有沒有不合理的地方，我們使用上面多重性表格中人和車的關系為例，從左到右讀：一個人對應零到多個車，從右到左讀：一輛車對應一個人，而不能讀成：多輛車對應一個人，注意由“多”的一邊往另外一邊讀時，仍然是一個什么對應多少個什么，無論你從哪邊開始讀起，都是以“一個.....”開頭，

4.2.聚合關系

在分析出兩個類的關聯關系之后，兩個關聯的類中可能還存在一種整體和部分的含義，即存在整體包含部分的現象，對于這種，存在整體和部分含義的關聯關系可以進一步細化，表示成聚合關系，聚合關系可以看作，是在普通關聯的基礎上細化的一種特殊關聯關系，除了擁有關聯關系所有的基本特征外，其中一個類描述了一個較大的事物（整體），另一個類代表較小的事物（部分），較小的事物可以構成一個較大的事物，

對于聚合關系的識別，可以在已有的關聯關系基礎上，通過分析兩個類之間是否存在：“整體由部分構成”、“部分是整體的一部分”等整體和部分的語意來完成，例如對于一個OA辦公系統來說，其中部門和員工之間的關聯關系就存在著整體和部分的含義，員工是部門的一部分，部門由員工構成，聚合關系是用一條帶空心菱形箭頭的直線表示，空心菱形箭頭指向的一端表示“整體”，反方向是“部分”，示例的聚合關系如下圖所示，

4.3.組合關系

組合關系是在聚合關系基礎之上延申的一種關聯關系，還可以將它看作是聚合關系的變體，或者是對聚合關系的進一步強調，因此組合關系具有關聯、聚合的所有特征，在分析出聚合關系之后，還可以對針對整體和部分做進一步的分析：兩者之間除了整體擁有部分的語意之外，兩者之間是否屬于“強依賴”；并且整體和部分的生命周期是一致的，如果存在以上的特點，那么可以將其表示為組合關系，

“強依賴”和一致的生命周期意味著：整體擁有部分的同時，部分不能脫離整體而存在；當整體不存在時，部分也沒有存在的意義，對于組合關系中的整體和部分之間的關系特點，我們可以用一則成語來形象的描述：“皮之不存，毛將焉附”，在這種特點上，它和聚合關系恰恰相反，聚合關系即使整體不存在了，部分也依然存在，如果你認為聚合和組合比較容易混淆，那么你可以將聚合看成“弱包含關系”，組合可以看成“強包含關系”，以此來區分兩者之間的差異，

基于組合關系中整體和部分的“強依賴”現象，因此在圖中表示該關系的箭頭，是由一條實心菱形箭頭的直線表示，實心菱形箭頭指向的一端表示“整體”，反方向是“部分”，示例的組合關系如下圖所示，

4.4.依賴關系

概述

依賴關系是一種側重于“行為”的使用關系，表示某個物件在某個場景下產生的行為，需要使用另外一個物件提供的服務來完成，這也意味著，被使用物件的變化可能會影響到使用物件，依賴關系的分析要結合特定的場景和相應的行為，這一點可表面它屬于一種臨時性的關系，它通常在行為運行期產生，并且隨著運行場景的不同，依賴的物件也會發生變化，

臨時性

例如人和汽車這兩個物件，如果運行場景是讓汽車運行在馬路上，那么汽車的運行則需要依賴于人的駕駛；如果場景變為人乘坐汽車去上班，那就變成人上班通勤依賴于汽車的送達，可見，它并不像關聯關系那樣是一種天然的結構化關系，依賴關系是短暫的，它會隨著不同場景的變化而變化的，并且依賴關系是基于場景下的行為所產生的，使用場景結束后，依賴關系也會暫時消失，如人和菜刀這兩個物件，靜態時它們沒有關系，但在廚房切菜的場景里，人切菜的行為就依賴于菜刀；脫離了這個切菜的場景，人就暫時不需要菜刀了，

運用

依賴關系的參考通常在代碼里體現為：類構造方法的引數、方法的引數，在分析時，如果發現A物件需要保存B物件的實體，但A物件的類中對B物件沒有操作，B發生修改后，A不會發生變化，僅僅是A“知道”B物件，那么可以將其定義為關聯關系，在分析時，如果發現A物件需要在某個業務場景的方法中，使用入參物件B的屬性或方法，那么可以將其定義為依賴關系，這同時也意味著，B的修改會導致A發生修改（A依賴于B），依賴關系在圖中用一條帶箭頭的虛線表示，箭頭指向被依賴的物件，

4.4.泛化關系

泛化關系表明，一個類可以共享另外一個或多個類的結構和行為，為了實作泛化關系，我們引入了繼承機制，一個子類可以繼承一個或多個父類，子類會繼承父類的屬性、操作和關系，因此我們通常也將泛化稱為繼承，此外，子類還可以根據自己的需要添加額外的屬性、操作或關系，還可以對父類已有的操作進行重新定義，其中，繼承一個父類為單一繼承，繼承多個父類為多重繼承，在實際的系統應用中，我們大多數采用單一繼承，因為多重繼承會存在一些隱患問題，并且主流的編程語言（Java、C#）都不支持多重繼承，

泛化關系除了實作復用性，更深層次的目的是達到父類替代子類的可替換性，從而實作多型處理，另外，在分析出泛化關系后，可以通過描述類之間是否存在[is a 關系]或者[kind of 關系]的語意來驗證，具體來說，就是“子類是父類”（貓是動物）,或“子類是父類的一種”（貓是動物的一種），

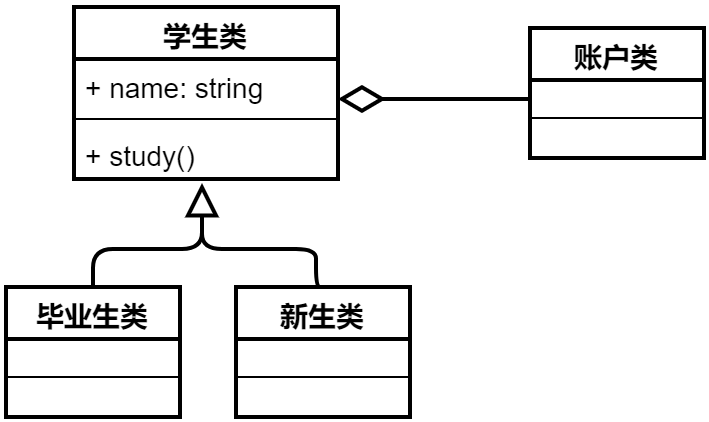

泛化關系是用一條帶空心箭頭的直線表示，如下圖展示了學生管理系統的一種泛化關系，其中代表子類（畢業生類和新生類）都從父類（學生類）繼承，它們繼承了父類全部屬性和操作，此外，子類也會繼承父類中的關系，因此畢業生類和新生類于賬戶類也有聚合關系，

結語

UML類圖的學習并不是一蹴而就的，也不能指望看了幾篇教程就認為自己會了，在學習初期階段先要保證自己能夠讀懂類圖，然后可以根據已有的業務分析結果“照葫蘆畫瓢”的繪制出來，最后關鍵的還是要在于通過實踐，根據具體業務發散出面向物件思想，并能將這個思想通過適當的方式在類圖中簡單明了的體現出來，
