作者：京東物流鄭朋輝

1 簡介

Squirrel狀態機是一種用來進行物件行為建模的工具，主要描述物件在它的生命周期內所經歷的狀態，以及如何回應來自外界的各種事件，比如訂單的創建、已支付、發貨、識訓、取消等等狀態、狀態之間的控制、觸發事件的監聽，可以用該框架進行清晰的管理實作，使用狀態機來管理物件生命流的好處更多體現在代碼的可維護性、可測驗性上，明確的狀態條件、原子的回應動作、事件驅動遷移目標狀態，對于流程復雜易變的業務場景能大大減輕維護和測驗的難度，

2 基本概念

2.1 Squirrel狀態機定義

Squirrel狀態機是一種有限狀態機，有限狀態機是指物件有一個明確并且復雜的生命流（一般而言三個以上狀態），并且在狀態變遷存在不同的觸發條件以及處理行為，

2.2 Squirrel狀態機要素

Squirrel狀態機可歸納為4個要素，即現態、條件、動作、次態，“現態”和“條件”是因，“動作”和“次態”是果，

現態:是指當前所處的狀態，
條件:又稱為事件，當一個條件被滿足，將會觸發一個動作，或者執行一次狀態的遷移，
動作:條件滿足后執行的動作，動作執行完畢后，可以遷移到新的狀態，也可以仍舊保持原狀態，動作不是必需的，當條件滿足后，也可以不執行任何動作，直接遷移到新狀態，
次態:條件滿足后要遷往的新狀態，“次態”是相對于“現態”而言的，“次態”一旦被激活，就轉變成新的“現態”了，

3 實作原理

3.1 店鋪審核CASE

舉例，京東線上開店需要經過審核才能正式上線，店鋪狀態有待審核、已駁回、已審核，對應操作有提交審核，審核通過，審核駁回動作，現在需要實作一個店鋪審核流程的需求，

3.2 方案對比

3.2.1 常用if-else或switch-case實作（分支模式）

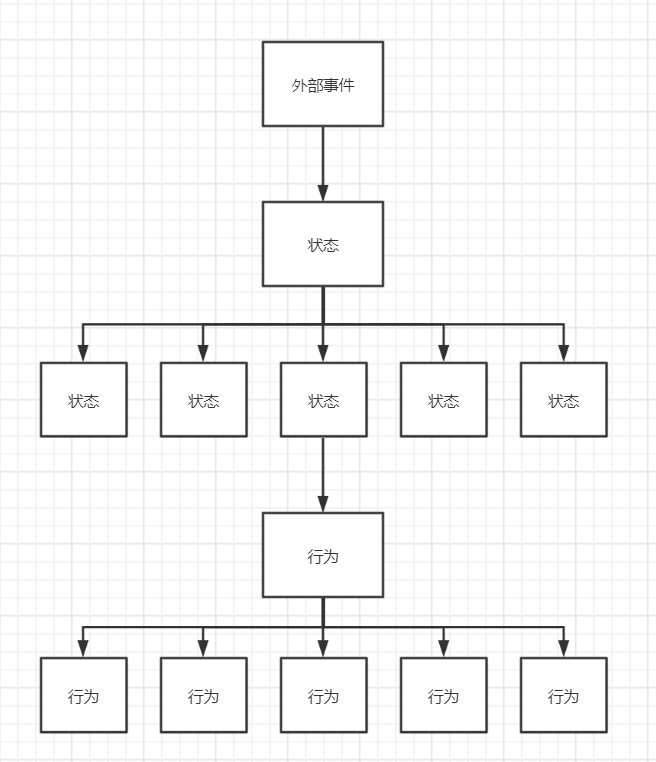

圖1.if-else/switch-case模式實作流程圖

3.2.2 狀態機實作

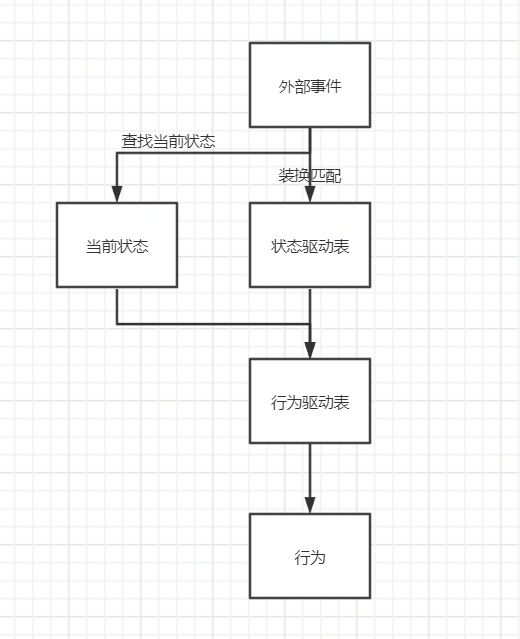

圖2.狀態機模式實作流程圖

3.2.3 對比

通過引入狀態機，可以去除大量if-else if-else或者switch-case分支結構，直接通過當前狀態和狀態驅動表查詢行為驅動表，找到具體行為執行操作，有利于代碼的維護和擴展，

3.3 實作原理

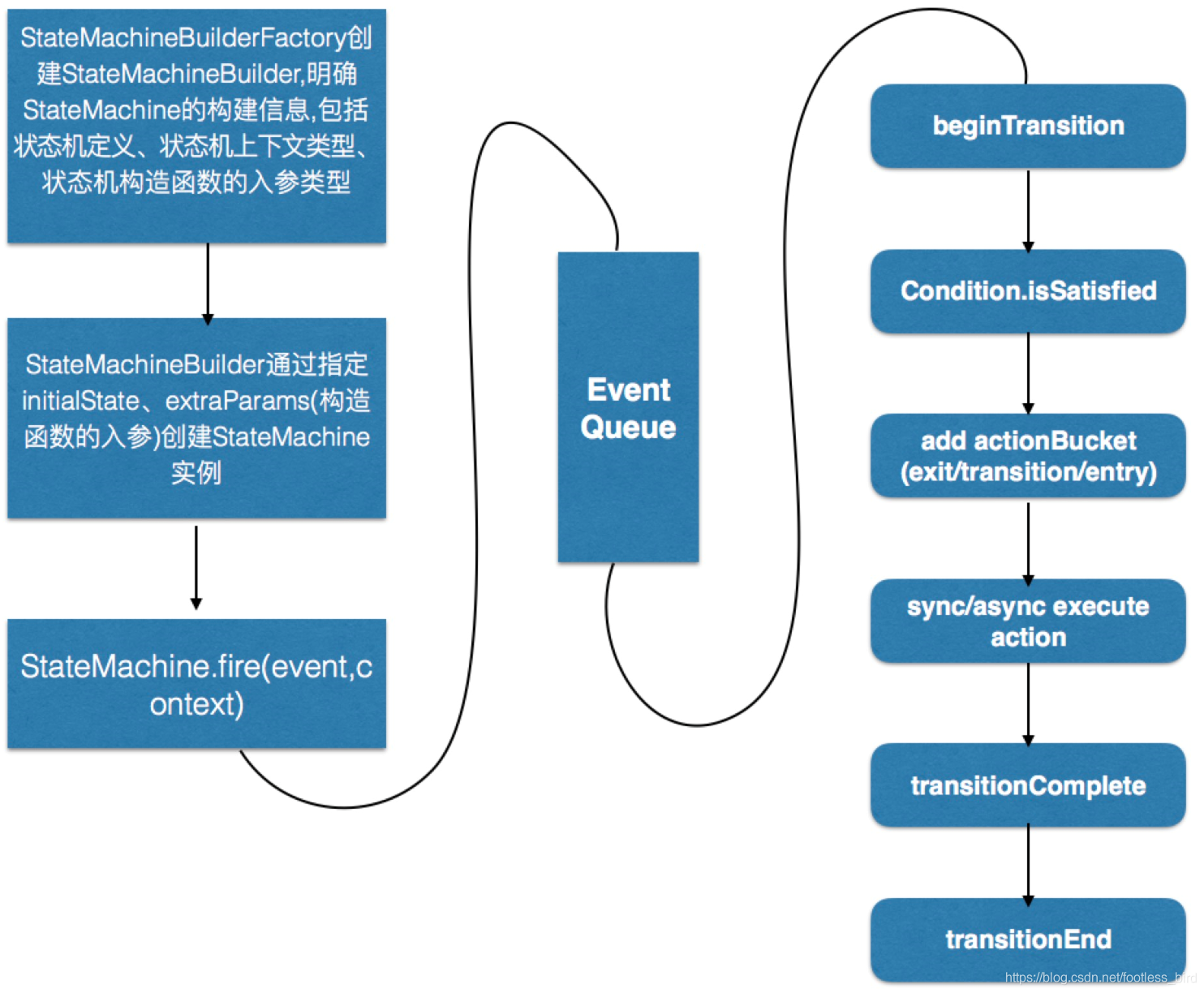

圖3.狀態機創建流程圖

StateMachine: StateMachine實體由StateMachineBuilder創建不被共享，對于使用annotation方式(或fluent api)定義的StateMachine，StateMachine實體即根據此定義創建，相應的action也由本實體執行，與spring的集成最終要的就是講spring的bean實體注入給由builder創建的狀態機實體；
StateMachineBuilder: 本質上是由StateMachineBuilderFactory創建的動態代理，被代理的StateMachineBuilder默認實作為StateMachineBuilderImpl，內部描述了狀態機實體創建細節包括State、Event、Context型別資訊、constructor等，同時也包含了StateMachine的一些全域共享資源包括StateConverter、EventConverter、MvelScriptManager等，StateMachineBuilder可被復用，使用中可被實作為singleton；
StateMachineBuilderFactory: 為StateMachineBuilder創建的動態代理實體；

4 實踐分享

4.1 環境依賴

<dependency>
<groupId>org.squirrelframework</groupId>
<artifactId>squirrel-foundation</artifactId>
<version>0.3.9</version>
</dependency>

4.2 狀態機元素定義：狀態、事件

// 店鋪審核狀態
public Enum ShopInfoAuditStatusEnum{
audit(0,"待審核"),
agree(1,"審核通過"),
reject(2,"審核駁回");
}
// 店鋪審核事件
public Enum ShopInfoAuditEvent{
SUBMIT, // 提交
AGREE, // 同意
REJECT; // 駁回
}

4.3 構建StateMachineBuilder實體

/**
* StateMachineBuilder實體
*/
public class StateMachineEngine <T extends UntypedStateMachine, S, E, C> implements ApplicationContextAware{


private ApplicationContext applicationContext;


private static Map<String,UntypedStateMachineBuilder> builderMap = new HashMap<String,UntypedStateMachineBuilder>();

@Override
public void setApplicationContext(ApplicationContext applicationContext) throws BeansException {
this.applicationContext = applicationContext;
}


@Transactional
public void fire(Class<T> machine, S state, E event, C context) {
StateMachineBuilder stateMachineBuilder = this.getStateMachineBuilder(machine);
StateMachine stateMachine = stateMachineBuilder.newStateMachine(state,applicationContext);
stateMachine.fire(event, context);
}


private StateMachineBuilder getStateMachineBuilder(Class<T> stateMachine){
UntypedStateMachineBuilder stateMachineBuilder = builderMap.get(stateMachine.getName());
if(stateMachineBuilder == null){
stateMachineBuilder = StateMachineBuilderFactory.create(stateMachine,ApplicationContext.class);
builderMap.put(stateMachine.getName(),stateMachineBuilder);
}
return stateMachineBuilder;

4.4 創建具體店鋪狀態審核狀態機

/**
* 店鋪審核狀態機
*/
@States({
@State(name = "audit"),
@State(name = "agree"),
@State(name = "reject")
})
@Transitions({
@Transit(from = "audit", to = "agree", on = "AGREE", callMethod = "agree"),
@Transit(from = "audit", to = "reject", on = "REJECT", callMethod = "reject"),
@Transit(from = "reject", to = "audit", on = "SUBMIT", callMethod = "submit"),
@Transit(from = "agree", to = "audit", on = "SUBMIT", callMethod = "submit"),
@Transit(from = "audit", to = "audit", on = "SUBMIT", callMethod = "submit"),
})
@StateMachineParameters(stateType=ShopInfoAuditStatusEnum.class, eventType=ShopInfoAuditEvent.class, contextType=ShopInfoAuditStatusUpdateParam.class)
public class ShopInfoAuditStateMachine extends AbstractUntypedStateMachine {


private ApplicationContext applicationContext;


public ShopInfoAuditStateMachine(){}


public ShopInfoAuditStateMachine(ApplicationContext applicationContext) {
this.applicationContext = applicationContext;
}


// 審核通過業務邏輯
public void agree(ShopInfoAuditStatusEnum fromState, ShopInfoAuditStatusEnum toState, ShopInfoAuditEvent event, ShopInfoAuditStatusUpdateParam param) {
this.agree(fromState,toState,event,param);
}

// 審核駁回業務邏輯
public void reject(ShopInfoAuditStatusEnum fromState, ShopInfoAuditStatusEnum toState, ShopInfoAuditEvent event, ShopInfoAuditStatusUpdateParam param) {
this.reject(fromState,toState,event,param);
}

// 提交業務邏輯
public void submit(ShopInfoAuditStatusEnum fromState, ShopInfoAuditStatusEnum toState, ShopInfoAuditEvent event, ShopInfoAuditStatusUpdateParam param) {
this.submit(fromState,toState,event,param);
}

4.5 客戶端呼叫

// 呼叫端
main{
StateMachineEngine stateMachineEngine = applicationContext.getBean(StateMachineEngine.class);
// 審核通過調case
stateMachineEngine.fire(ShopInfoAuditStateMachine.class,ShopInfoAuditStatusEnum.audit,ShopInfoAuditEvent.AGREE,param);
// 審核駁回case
stateMachineEngine.fire(ShopInfoAuditStateMachine.class,ShopInfoAuditStatusEnum.audit,ShopInfoAuditEvent.REJECT,param);
}

5 總結

狀態機很好的幫我們處理了物件狀態的流轉、事件的監聽以及外界的各種事件的回應，從代碼設計角度減少了大量if-else/switch-case邏輯判斷，提高了代碼的可維護性、擴展性，方便管理和測驗，
