關于立體校正后影像問題

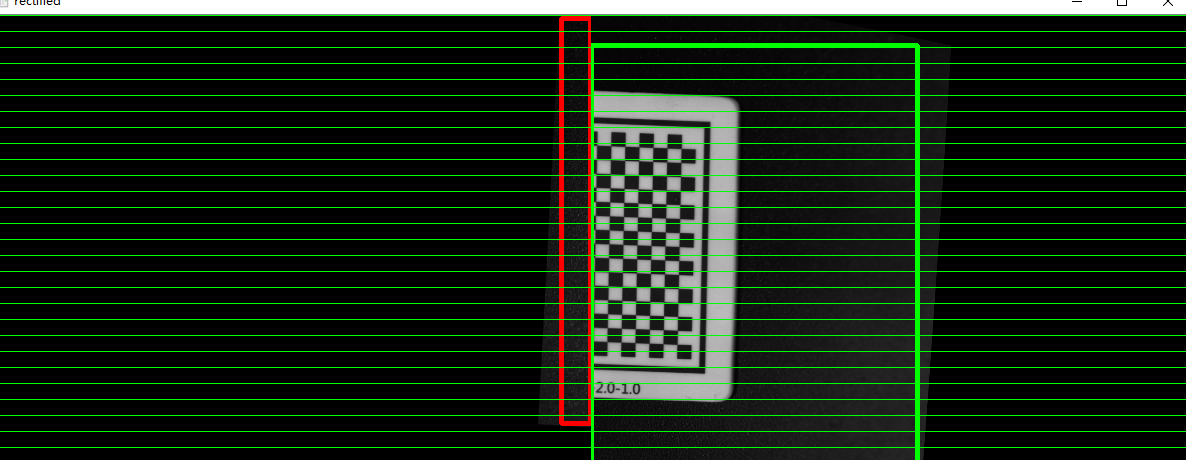

matlab標定后得到內參與外參 然后用opencv得到旋轉矩陣與平移矩陣然后進行立體矯正 得到的圖片使這樣的 根本沒法用   請問大俠是什么問題。
另附代碼
// match.cpp : 定義控制臺應用程式的入口點。
//

#include "stdafx.h"
#include <opencv2\opencv.hpp>
#include <fstream>
#include <iostream>
#include <Windows.h>
using namespace cv;
using namespace std;
Rect validROIL,validROIR;
//左相機內引數矩陣
double LM[3][3] = {3580.44600, 0,1042.55799,
  0, 3579.70317 ,783.38929,
  0, 0, 1};
//左相機畸變系數
double LD[5]= { -0.08776  , 0.28040 ,  0.00056  , -0.00093 , 0.00000 };

//右相機內引數矩陣
double RM[3][3]  = {3542.92697, 0,1017.12453,
  0, 3543.31224 ,771.34343,
  0, 0, 1};
//右相機畸變系數
double RD[5]= {  -0.09167  , 0.73632  , -0.00213,   0.00240  ,0.00000 };
//右相機旋轉矩陣
 double Rotate[3][3]   = {0.736925,
0.040977,
0.674731,
0.014852,
0.996938,
-0.076767,
-0.675811,
0.066593,
0.734061};
double  translation[3][1] = { -93.80548  , 5.87551 , 88.00076};
Mat ocv_bm(Mat left,Mat right){

Mat disp,disp8;

cv::StereoBM sbm;

    sbm.state->SADWindowSize = 5;
    sbm.state->numberOfDisparities = 112;
    sbm.state->preFilterSize = 5;
    sbm.state->preFilterCap = 1;
    sbm.state->minDisparity = 0;
    sbm.state->textureThreshold = 7;
    sbm.state->uniquenessRatio = 5;
    sbm.state->speckleWindowSize = 0;
    sbm.state->speckleRange = 20;
    sbm.state->disp12MaxDiff = 64;
    sbm(left, right,disp);
    normalize(disp, disp8, 0.1, 255, CV_MINMAX, CV_8U);

return disp8;
}

int _tmain(int argc, _TCHAR* argv[])
{
 IplImage *imge1=cvLoadImage("E://leftpicture03.jpg");
 IplImage *imge2=cvLoadImage("E://rightpicture03.jpg");

 CvSize imageSize = cvGetSize (imge1);
cv::Mat    cameraMatrix_L = cv::Mat(3,3,CV_64FC1,LM);
    cv::Mat distortionCoefficients_L = cv::Mat(1,5,CV_64FC1,LD);
    cv::Mat    cameraMatrix_R = cv::Mat(3,3,CV_64FC1,RM);
    cv::Mat distortionCoefficients_R = cv::Mat(1,5,CV_64FC1,RD);

    cv::Mat rotations= cv::Mat(3,3,CV_64FC1,Rotate);
    cv::Mat translations= cv::Mat(3,1,CV_64FC1,translation);

    cv::Rect roi1,roi2;
    cv::Mat m_Calib_Mat_Remap_X_L  = cv::Mat(imageSize, CV_64FC1);
    cv::Mat m_Calib_Mat_Remap_Y_L= cv::Mat(imageSize, CV_64FC1);
    cv::Mat m_Calib_Mat_Remap_X_R = cv::Mat(imageSize, CV_64FC1);
    cv::Mat m_Calib_Mat_Remap_Y_R = cv::Mat(imageSize, CV_64FC1);
  double r1[3][3],r2[3][3],p1[3][4],p2[3][4],q[3][4];
   Mat R1=Mat(3, 3, CV_64FC1, r1);
   Mat R2=Mat(3, 3, CV_64FC1, r2);
    Mat P1=Mat(3, 4, CV_64FC1, p1);
 Mat P2=Mat(3, 4, CV_64FC1, p2);
 Mat Q=Mat(3, 4, CV_64FC1, q);;
    cv::stereoRectify(
         cameraMatrix_L,
         distortionCoefficients_L,
         cameraMatrix_R,
         distortionCoefficients_R,
         imageSize,
         rotations,
         translations,
         R1,R2,P1,P2,Q,CV_CALIB_ZERO_DISPARITY,-1,imageSize,&validROIL,&validROIR  );
    initUndistortRectifyMap(
         cameraMatrix_L,
         distortionCoefficients_L,
         R1,P1,
         imageSize,
         CV_32FC1,
         m_Calib_Mat_Remap_X_L, m_Calib_Mat_Remap_Y_L);
     initUndistortRectifyMap(
         cameraMatrix_R,
         distortionCoefficients_R,
         R2, P2,
         imageSize,
         CV_32FC1,
         m_Calib_Mat_Remap_X_R,m_Calib_Mat_Remap_Y_R);
cv::Mat frame0, frame1;
frame0 = imread("E://leftpicture01.jpg");
frame1 = imread("E://rightpicture01.jpg");
Mat frame0_1;
Mat frame1_1;
Mat frame0_1_1;
Mat frame1_1_1;
cvtColor(frame0,frame0_1,CV_RGB2GRAY);
cvtColor(frame1,frame1_1,CV_RGB2GRAY);
remap(frame0_1, frame0_1_1, m_Calib_Mat_Remap_X_L, m_Calib_Mat_Remap_Y_L, INTER_LINEAR);
 remap(frame1_1, frame1_1_1, m_Calib_Mat_Remap_X_R, m_Calib_Mat_Remap_Y_R, INTER_LINEAR);
 cvtColor(frame0_1_1,frame0,CV_GRAY2RGB);
cvtColor(frame1_1_1,frame1,CV_GRAY2RGB);
imshow("l",frame0);
imshow("r",frame1);
Mat canvas;
double sf;
int w, h;
sf = 600. / MAX(imageSize.width, imageSize.height);
w = cvRound(imageSize.width * sf);
h = cvRound(imageSize.height * sf);
canvas.create(h, w * 2, CV_8UC3);

/*左影像畫到畫布上*/
Mat canvasPart = canvas(Rect(w*0, 0, w, h)); //得到畫布的一部分
resize(frame0, canvasPart, canvasPart.size(), 0, 0, INTER_AREA); //把影像縮放到跟canvasPart一樣大小
Rect vroiL(cvRound(validROIL.x*sf), cvRound(validROIL.y*sf), //獲得被截取的區域
      cvRound(validROIL.width*sf), cvRound(validROIL.height*sf));
rectangle(canvasPart, vroiL, Scalar(0, 0, 255), 3, 8); //畫上一個矩形

cout << "Painted ImageL" << endl;

/*右影像畫到畫布上*/
canvasPart = canvas(Rect(w, 0, w, h)); //獲得畫布的另一部分
resize(frame1, canvasPart, canvasPart.size(), 0, 0, INTER_LINEAR);
Rect vroiR(cvRound(validROIR.x * sf), cvRound(validROIR.y*sf),
  cvRound(validROIR.width * sf), cvRound(validROIR.height * sf));
rectangle(canvasPart, vroiR, Scalar(0, 255, 0), 3, 8);

cout << "Painted ImageR" << endl;

/*畫上對應的線條*/
for (int i = 0; i < canvas.rows;i+=16)
line(canvas, Point(0, i), Point(canvas.cols, i), Scalar(0, 255, 0), 1, 8);

imshow("rectified", canvas);

cout << "wait key" << endl;
    cvWaitKey(0);
    return 0;

}

uj5u.com熱心網友回復：

搜“halcon”？

uj5u.com熱心網友回復：

看這個吧
http://blog.csdn.net/zc850463390zc/article/details/48975263

把stereoRectify之前的去掉基本就是你要的了
你那些內外參寫的有問題啊，首先格式寫成Mat，畸變系數Matlab只有2階和3階兩種模式，到opencv里后面直接填0
