WPF-實作螢屏截圖（一）-有解無憂

原始碼路徑： https://gitee.com/LiuShuiRuoBing/wpf_screen_cut

實作功能

實作基本的截屏表單
滑鼠隨意選擇截圖區域
滑鼠抬起時彈出按鈕區
快捷鍵Ctrl+Alt+z觸發截屏
ESC取消截屏
實作Save按鈕，將截圖保存在系統剪切板
實作Load按鈕，將截圖保存到本地磁盤

　　要實作類似QQ和微信的截圖功能，思路大概是這樣的，觸發截圖時將呼叫Windows的API將當前螢屏的影像內容轉換成Bitmap的格式，并將其放置在截屏表單的Canvas的控制元件中，然后檢測滑鼠按下和抬起的位置，并依據此繪制想要的截圖矩形區域，當滑鼠抬起時彈出按鍵操作區，并實作保存截圖的功能， ScreenWindow的思路以及控制元件構成

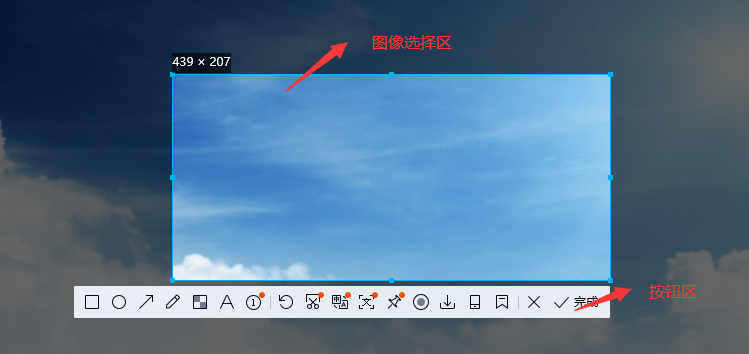

截屏表單主要由兩個部分組成，一個是影像選擇區，一個是按鈕區，其中當觸發截屏時隨著滑鼠的移動會繪制影像選區，當滑鼠按鍵抬起時才顯示按鈕區，

首先ScreenWindow要設定為最大化、無邊框、背景透明，這樣在表單彈出時就可只顯示影像載體控制元件的內容了

WindowState="Maximized" WindowStyle="None" AllowsTransparency="True" Background="Transparent"

要考慮截屏內容的載體控制元件，因為截屏內容后期可能也會在上面繪制圖形，所以考慮將其放在Canvas控制元件中，而為了動態實作滑鼠移動時實時繪制圖形的選擇區域，可以考慮使用Rectangle加Border來實作，具體效果演示如下：

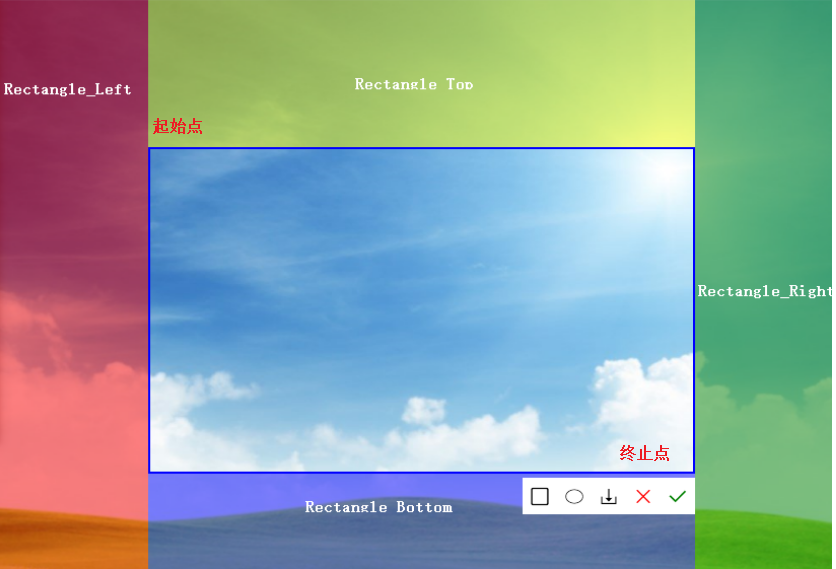

在Canvas控制元件中放入left、right、top、bottom 4個矩形，然后根據滑鼠按下抬起的位置繪制border，這個borde的區域即為選中的截圖區域，同時滑鼠移動時來不斷地計算left、right、top、bottom 4個矩形和border在Canvas中的位置，并且動態繪制，從而實作截圖區域的動態繪制，

按鈕區的實作，按鈕區在開始的時候需要隱藏，當滑鼠抬起時才顯示出來，按鈕區的容器控制元件可以選擇WrapPanel，使用Canvas.Bottom="0" 和 Canvas.Right="0" 將其設定到Canvas的右下角，在ScreenWindow彈出時默認隱藏，當滑鼠抬起時再將其顯示出來，可以通過設定Visibility屬性實作，其在Canvas中的位置處理代碼如下：

        private void Window_PreviewMouseLeftButtonUp(object sender, MouseButtonEventArgs e)
        {
            if (!IsMouseUp)
            {
                WrapPanel_Btns.Visibility = Visibility.Visible;

                //當所選的截圖區域不大時，按鈕區直接在其下方顯示
                if (Rect_RealScreen.Y + Rect_RealScreen.Height + this.WrapPanel_Btns.ActualHeight < SystemParameters.PrimaryScreenHeight)
                {
                    Canvas.SetRight(this.WrapPanel_Btns, Rectangle_Right.Width);
                    Canvas.SetBottom(this.WrapPanel_Btns, Rectangle_Bottom.Height - this.WrapPanel_Btns.ActualHeight - 4);
                }
                else //當滑鼠選擇區域大到一定程度時，設定按鈕選擇區的位置到選擇區域內左上角
                {
                    Canvas.SetLeft(this.WrapPanel_Btns, Rect_RealScreen.X + 4);
                    Canvas.SetTop(this.WrapPanel_Btns, Rect_RealScreen.Y + 4);
                }

                IsMouseUp = true;
            }
        }

如何利用WIndows API來實作當前螢屏的截圖 　　在觸發截圖功能時需要先將當前螢屏截屏，并存盤在Bitmap中，以供后面使用，可以先創建一個螢屏大小的Bitmap，然后利用此Bitmap創建一個Graphics物件實體，使用Graphics的CopyFromScreen()函式將當前螢屏截圖，并保存到之前創建的Bitmap中，具體代碼如下：

/// <summary>
/// 獲取當前截屏
/// </summary>
/// <returns></returns>
public static Bitmap CaptureCurrentScreen()
{
    //創建與螢屏大小相同的位圖物件
    var bmpScreen = new Bitmap((int)SystemParameters.PrimaryScreenWidth, (int)SystemParameters.PrimaryScreenHeight, System.Drawing.Imaging.PixelFormat.Format24bppRgb);

    //使用位圖物件來創建Graphics的物件
    using (Graphics g = Graphics.FromImage(bmpScreen))
    {
        g.SmoothingMode = SmoothingMode.AntiAlias;   //設定平滑模式，抗鋸齒
        g.CompositingQuality = CompositingQuality.HighQuality;  //設定合成質量
        g.InterpolationMode = InterpolationMode.HighQualityBicubic;     //設定插值模式
        g.TextRenderingHint = TextRenderingHint.ClearTypeGridFit;   //設定文本呈現的質量
        g.PixelOffsetMode = PixelOffsetMode.HighQuality;    //設定呈現期間，像素偏移的方式

        //利用CopyFromScreen將當前螢屏截圖并將內容存盤在bmpScreen的位圖中
        g.CopyFromScreen(0, 0, 0, 0, bmpScreen.Size, CopyPixelOperation.SourceCopy);
    }

    return bmpScreen;
}

根據滑鼠移動動態繪制截圖區域

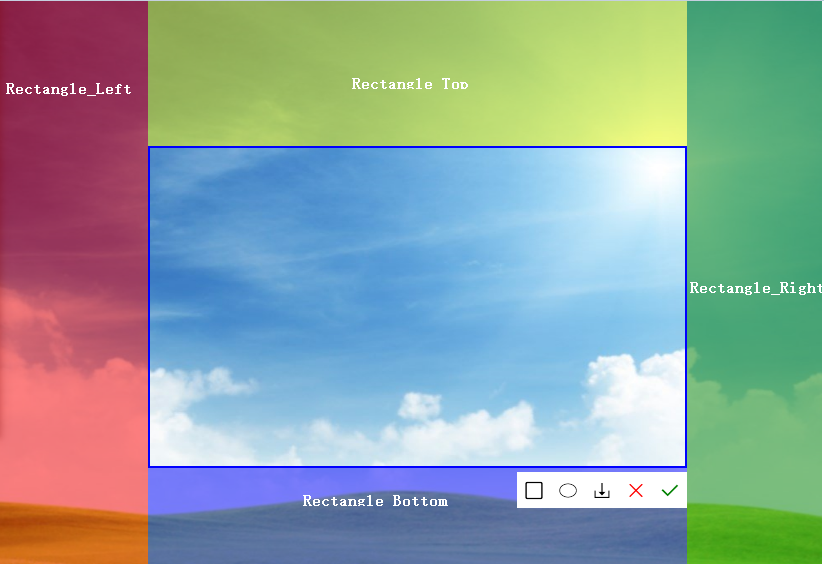

如果所示當滑鼠按下移動時可以根據起始點，以及當前點實時繪制Border矩形，同時可計算出Left、Right、Top、Bottom 4個矩形的位置，通過Canvas不斷設定各部分的位置，4個矩形的遮擋的地方實作背景虛化，而Border選擇區真實顯示

 private void MoveAllRectangle(System.Windows.Point current)
        {
            PointEnd = current;
            Rect_RealScreen = new Rect(PointStart, PointEnd);

            //設定left矩形
            this.Rectangle_Left.Width = Rect_RealScreen.X;
            this.Rectangle_Left.Height = Canvas_ScreenCut.Height;
            Canvas.SetLeft(this.Rectangle_Left, 0);
            Canvas.SetTop(this.Rectangle_Left, 0);

            //設定Top矩形
            this.Rectangle_Top.Width = Rect_RealScreen.Width;
            double h = 0.0;
            if (current.Y < PointStart.Y)
                h = current.Y;
            else
                h = current.Y - Rect_RealScreen.Height;
            this.Rectangle_Top.Height = h;
            Canvas.SetLeft(this.Rectangle_Top, this.Rectangle_Left.Width);
            Canvas.SetTop(this.Rectangle_Top, 0);

            //設定right矩形
            this.Rectangle_Right.Width = Canvas_ScreenCut.Width - (Rect_RealScreen.Width + this.Rectangle_Left.Width);
            this.Rectangle_Right.Height = Canvas_ScreenCut.Height;
            Canvas.SetLeft(this.Rectangle_Right, this.Rectangle_Left.Width + Rect_RealScreen.Width);
            Canvas.SetTop(this.Rectangle_Right, 0);

            //設定bottom矩形
            this.Rectangle_Bottom.Width = Rect_RealScreen.Width;
            this.Rectangle_Bottom.Height = Canvas_ScreenCut.Height - (Rect_RealScreen.Height + this.Rectangle_Top.Height);
            Canvas.SetLeft(this.Rectangle_Bottom, this.Rectangle_Left.Width);
            Canvas.SetTop(this.Rectangle_Bottom, Rect_RealScreen.Height + this.Rectangle_Top.Height);

            //設定border選擇的圖形區
            this.Border_ScreenCut.Height = Rect_RealScreen.Height;
            this.Border_ScreenCut.Width = Rect_RealScreen.Width;
            Canvas.SetLeft(this.Border_ScreenCut, Rect_RealScreen.X);
            Canvas.SetTop(this.Border_ScreenCut, Rect_RealScreen.Y);
        }

按鈕區的邏輯實作

Cancel 按鈕，直接關閉表單來取消截屏
Save按鈕，將截屏內容保存到系統的額剪切板中

private void Btn_Save_Click(object sender, RoutedEventArgs e)
{
    BitmapFrame bitmapFrame = BitmapFrame.Create(ImageProcessHelper.CutBitmap(Canvas_ScreenCut, Rect_RealScreen));
    Clipboard.SetImage(bitmapFrame);
    Close();
}

Load 按鈕，保存并下載截圖區域到指定檔案

 private void Btn_Save_Click(object sender, RoutedEventArgs e)
{
    SaveFileDialog dlg = new SaveFileDialog();
    dlg.FileName = $"ScreenCut_{DateTime.Now.ToString("yyyyMMddHHmmss")}.png";
    dlg.DefaultExt = ".png";
    dlg.Filter = "image file|*.png";

    if (dlg.ShowDialog() == true)
    {
        BitmapEncoder pngEncoder = new PngBitmapEncoder();
        pngEncoder.Frames.Add(BitmapFrame.Create(CutBitmap()));
        using (var fs = File.OpenWrite(dlg.FileName))
        {
            pngEncoder.Save(fs);
        }
    }
    Close();
}

CutBitmap()函式的實作

由于整個螢屏截圖已經放置到了Canvas控制元件中，所以可以使用RenderTargetBitmap構造一個物件實體，將Visual物件轉換成位圖，
然后利用CroppedBitmap，從整個截屏中剪裁出選中的區域，并轉換成Bitmap來進行存盤，

        /// <summary>
        /// 截圖實作
        /// </summary>
        /// <param name="frameworkElement">帶有繪圖內容的控制元件元素</param>
        /// <param name="rect">要截圖的區域</param>
        /// <returns></returns>
        public static CroppedBitmap CutBitmap(FrameworkElement frameworkElement, Rect rect)
        {
            //將Visual 物件轉換為位圖
            var renderTargetBitmap = new RenderTargetBitmap((int)frameworkElement.Width, (int)frameworkElement.Height, 96d, 96d, PixelFormats.Default);
            renderTargetBitmap.Render(frameworkElement);

            //按照Border繪制的rect剪裁Bitmap(9 和 5 都是為了去掉邊框)
            return new CroppedBitmap(renderTargetBitmap, new Int32Rect((int)rect.X + 9, (int)rect.Y + 9, (int)rect.Width - 5, (int)rect.Height - 5));
        }
