最近和一家公司在談一個專案合作,他們公司主要是做油田相關設備的，比如油罐車、壓力車、泵車等，
我的印象中只要和石油相關的企業，就感覺和錢挨得好近，?? ，
他們老板看了我們公司的三維產品后，大為贊嘆， 驚呼，我們油田的管理最好也能上一套這樣的三維系統，
油田行業的三維可視化專案，我們之前沒有做過相關的行業，但是在三維可視化方面，我們經驗還是挺多的，比如資料中心、醫院、學校等三維可視化專案，還包括智慧園區、智慧城市、智慧小鎮的方向的等三維可視化，

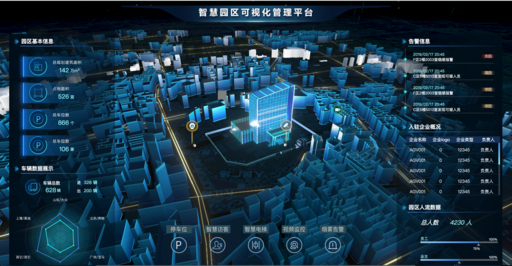

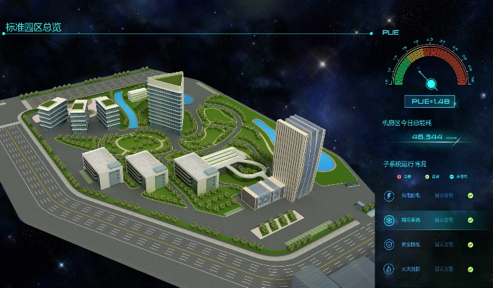

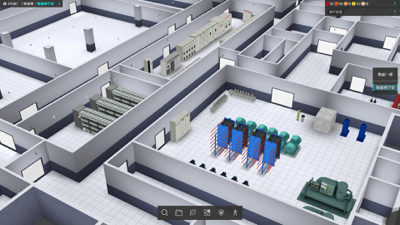

下面先上幾張三維可視化的圖瞅瞅：
雖然我們沒有直接做過油田的三維可視化，但是有了以上三維方案的技識訓累，這事做起來就不會太難，
其實客戶的需求，并不是就某個油田場景進行三維可視化的場景搭建，而是要做一個油田三維的布局工具，通過布局工具，可以自由搭建不同的油田場景，
這比直接搭建一個三維的場景要難許多，
所謂萬事開頭難，難在不開頭， 天下事有難易乎，干就完了，
在商務人員和客戶確立合同，正式立項后， 我們的設計小姐姐，開發小哥哥，都各司其職,下邊就講一下專案的大概內容，
搭建模型庫
第一步要做的就是建模，設計組使用3D建模工具 3d max或者c4d 進行油田設備模型的建模，建模后，匯出后綴為obj或者gltf格式檔案，這兩種格式是我們三維渲染引擎支持的最好的檔案格式，

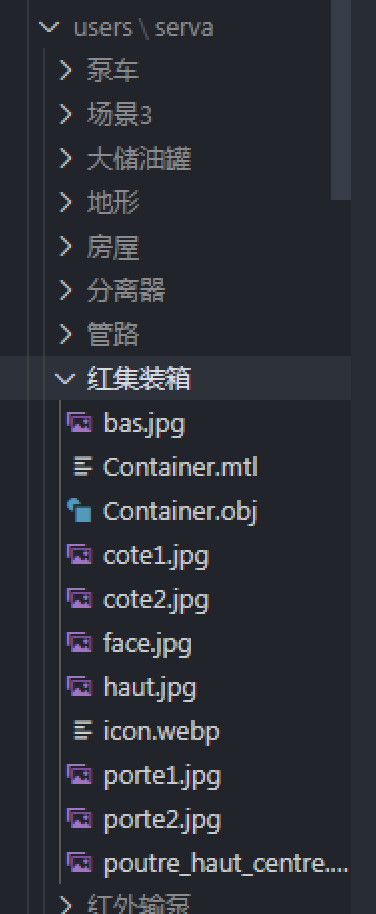

建模后的所有模型檔案，最侄訓放到后端的模型庫，模型庫的管理目錄如下圖所示：
加載模型
加載模型可使用引擎模型的加載函式進行模型加載，比如obj模型加載，示例代碼如下：
new mono.OBJMTLLoader().load( 'yaliche.obj', 'yaliche.mtl', '', (node)=> {
node.type = 'obj';
box.addByDescendant(node);
},
);

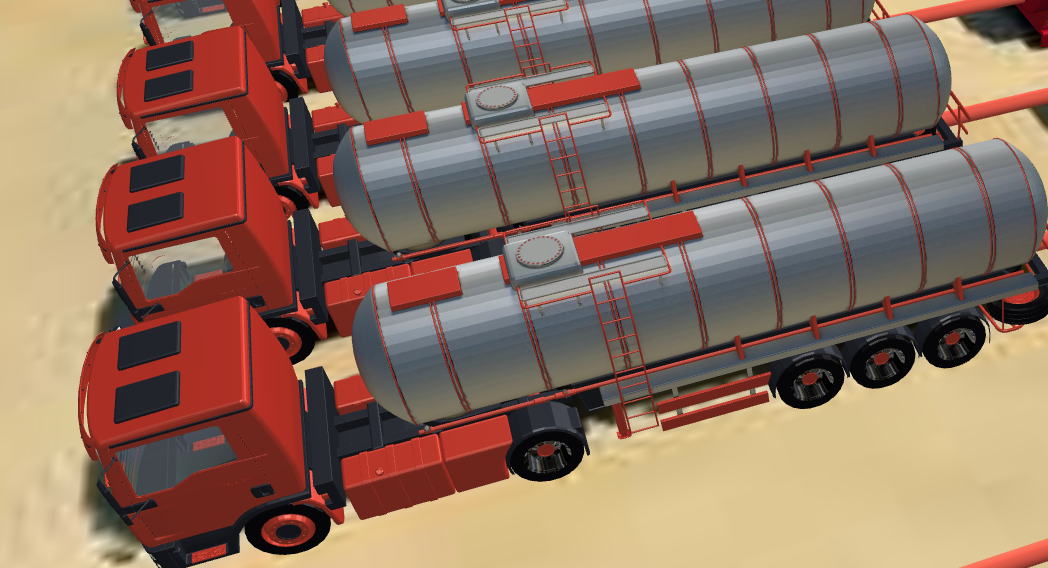

上面加載了一個壓力車的模型，加載模型是一個異步的程序，所以會有一個回呼函式，加載完成之后，在回呼函式中，把模型檔案生成的三維物件加入到場景容器box之中，加入之后，場景中就會顯示我們的三維物件，如下圖所示：
搭建編輯器框架

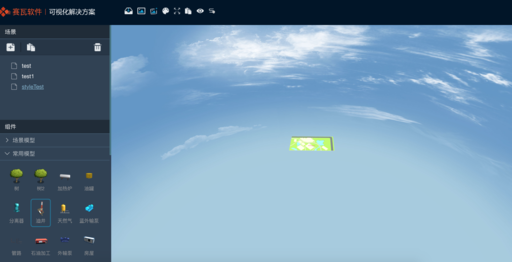

在和設計組、開發組一起探討之后，我們編輯器的框架和視圖初步設計出來了，大致樣子如下：
視圖左上角是我們的logo，上方是工具列，左側分為場景區和組件區，場景區是創建三維場景的串列，組件區主要是模型串列，同時還有些echarts圖表組件，
中間部分是三維場景呈現區，
對于這個頁面布局，我想不用做太多技術上的闡述，基本上會一點前端開發的人員都可以實作類似的效果，
<div class="layui-layout layui-layout-admin">
<div class="layui-side layui-bg-black" id="leftTreeWrap">
<div class="layui-side-scroll">
<div class="layui-collapse" id="leftTree">
<div class="sceneTreeWrap">
<div class="groupTitle">
場景
</div>
</div>
<div class="groupTitle">
組件
</div>
<div id="modelGroupWrap">
<!-- <div class="layui-colla-item modelGroup not-select" id="groundWrap">
<h2 class="layui-colla-title"><span>場景模型</span></h2>
<div class="layui-colla-content" id="groundTree">
<div class="tree-wrap"></div>
</div>
</div> -->
</div>
</div>
</div>
</div>
<div class="layui-body">
<div class="toolbar">
<div class="temporaryTool"></div>
</div>
<div class="app" tabindex="0">
<canvas id="monoCanvas"></canvas>
</div>
</div>

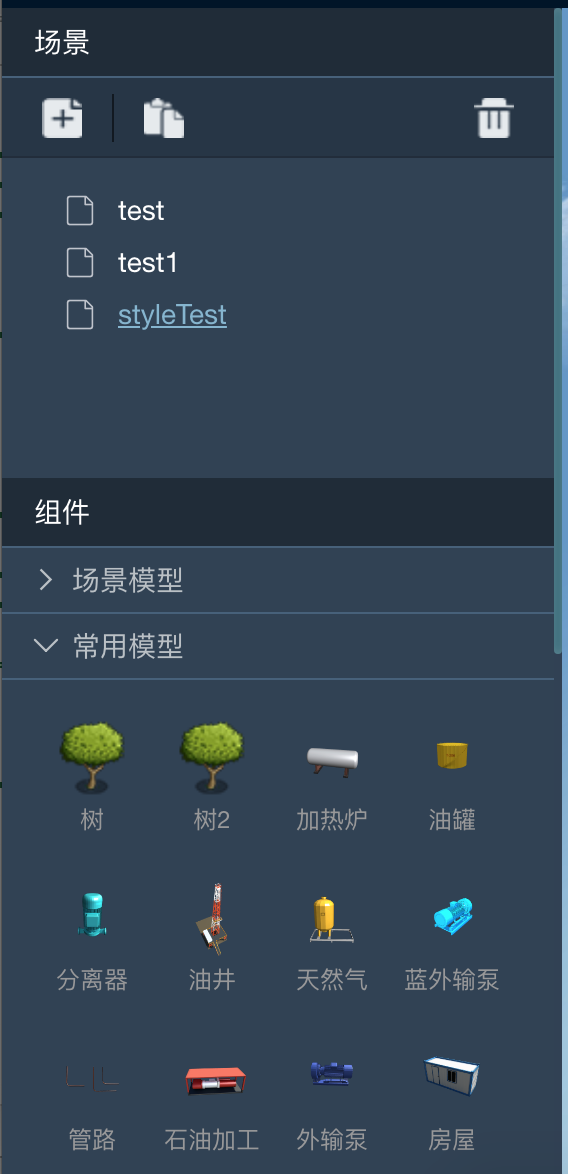

左側邊欄包括兩個部分，一個是場景串列，一個是模型串列，場景串列是樹組件，模型串列是手風琴組件，如下圖所示：
模型串列的創建程序是這樣的，首先從后端獲取所有的模型：
getComponentTree({ params: { owner: user } }, '同步云端組件樹失敗').then((res) => {
if (res) {
const treeData = https://www.cnblogs.com/flyfox1982/p/res.data.data;
treeData.forEach(({ data }) => {
this.appendModelBtn(data, true);
});
// this.renderTreeDom(res.data.data);
}
});
通過每個模型創建模型對于的button，函式是appendModelBtn，如下：
appendModelBtn(modelData, isNew) {
const domWrap = this.groupDom[modelData.group];
if (!domWrap) {
console.log('缺少該型別對應的組', modelData.group);
if (modelData.category === 'skyBox') {
modelData.isNew = true;
skyData.push({ modelData });
}
} else {
domWrap.querySelector('.tree-wrap').appendChild(this.createModelBtnDom(modelData, isNew));
}
}
需要注意的，每個模型按鈕都需要有drag and drop的功能，在模型按鈕上需要監聽drag 或者dragstart事件，這個被封裝到一個獨立的類Dragger.js里面，在該類中專門處理了dragstart事件：
addDragger(parent, subClass, option) {
parent.addEventListener('dragstart', (e) => {
let target = null;
// 拿到冒泡的所有元素
const path = eventPath(e);
for (let i = 0; i < path.length; i += 1) {
if (path[i].classList && path[i].classList.contains(subClass)) {
target = path[i];
break;
}
}
...
}
中間區域是三維呈現區域， 首先創建一個Network3D物件，Network3D物件是封裝的三維呈現頁面，其底層是由canvas組成的，并使用webgl技術進行三維渲染，下面是創建Network3D的代碼：
const network = new mono.Network3D(box, null, 'monoCanvas');
network.mode = 'editor';
window.network = network; // todo
this.network = network;
network.bindApp(this);
network.setRenderSelectFunction(() => false);
make.Default.path = './static/myModellib/';
network.setClearColor(0, 0, 0);
network.setClearAlpha(0);
創建物件之后，讓network可以和中間區域的大小自適應:
mono.Utils.autoAdjustNetworkBounds(
network,
document.querySelector('.app'),
'clientWidth',
'clientHeight',
);
其中network上的box物件用于管理要加載的三維物件模型，前面說過在模型串列上增加了drag事件，模型串列上的模型，通過拖拽可以添加到network物件上去，因此在network上面也需要添加對應的事件來添加物件：
onup: (e) => {
if (!this.sceneTree.senceId && !window.debug) {
layui.layer.msg('請先創建或選擇場景', {
time: 2000,
});
return;
}
// 滑鼠不在畫布內的時候不創建
if (isPosInCanvas(network, e)) {
network.createElement({
e,
configString,
senceId: this.sceneTree.senceId,
});
}
},
當模型從左側模型串列拖拽到network物件后，滑鼠mouseup事件后，創建模型實體：
network.createElement({
e,
configString,
senceId: this.sceneTree.senceId,
});

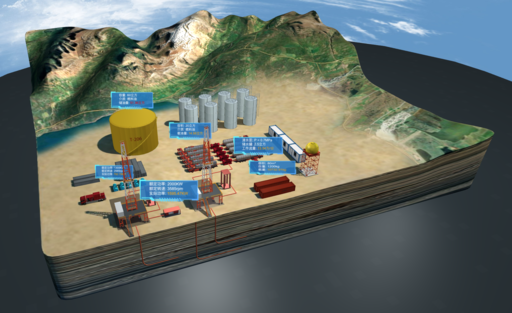

到目前為止，已經完成了整個模型串列加載，模型拖拽創建模型實體的程序， 比如最終通過拖拽的油田場景如下所示：

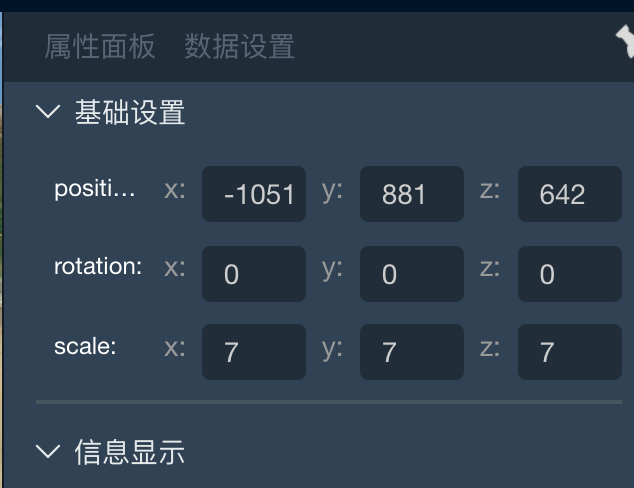

在3d場景中，需要調整三維模型的位置、旋轉角度和縮放比例，可以通過屬性面板來調整：
也可以通過三維編輯功能直接在三維場景中對模型進行調整標記，要使用調整編輯功能，只需要加入如下這行代碼即可：
const editInteraction = new mono.EditInteraction(network);
editInteraction.setScaleable(false);
editInteraction.setRotateable(false);
editInteraction.setTranslateable(true);
editInteraction.setDefaultMode('');
network.setInteractions([...network.getInteractions(), editInteraction]);
EditInteraction類 用于調整模型的位置、旋轉角度和縮放比例， 通過鍵盤可以調整EditInteraction當前要調整的是那個屬性：
case 82: // r 在有選中element時，切換操作為旋轉
if (this.network.getIsMonoElement(this.network.currComponent)) {
const editInteraction = this.network.getInteractions()[2];
editInteraction.setScaleable(false);
editInteraction.setRotateable(true);
editInteraction.setTranslateable(false);
}
break;
case 84: // t 在有選中element時，切換操作為移動
if (this.network.getIsMonoElement(this.network.currComponent)) {
const editInteraction = this.network.getInteractions()[2];
editInteraction.setScaleable(false);
editInteraction.setRotateable(false);
editInteraction.setTranslateable(true);
}
break;
case 89: // y 在有選中element時，切換操作為縮放
if (this.network.getIsMonoElement(this.network.currComponent)) {
const editInteraction = this.network.getInteractions()[2];
editInteraction.setScaleable(true);
editInteraction.setRotateable(false);
editInteraction.setTranslateable(false);
}
break;

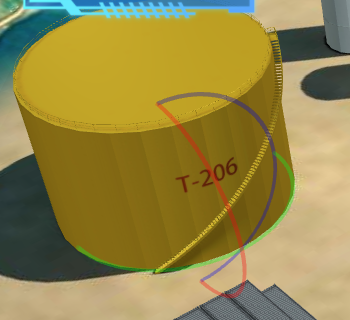

r鍵切換為旋轉角度的調整：

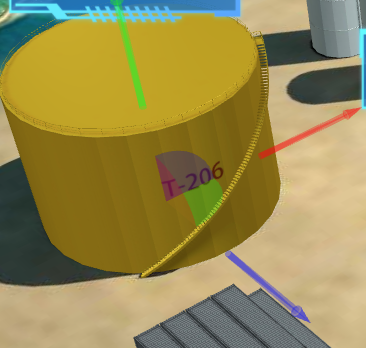

t鍵切換為位置的調整：

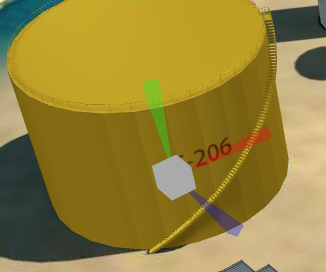

y鍵切換為縮放的調整：

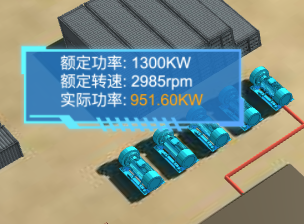

拖拽創造場景之后，每個物件還可以進行實時資料的對接，對接后呈現的效果如下：

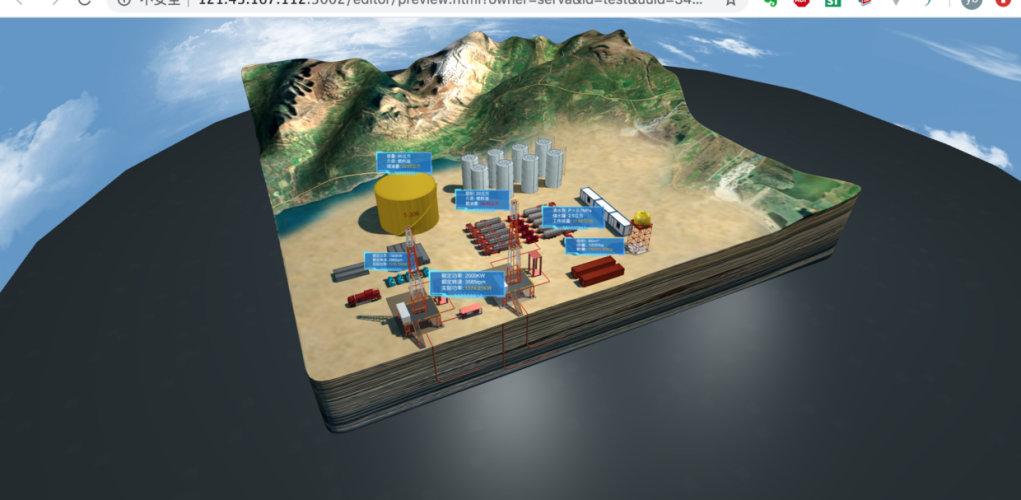

在完成場景的創建和資料的對接之后，便可以發布場景，點擊工具列的預覽按鈕，即可以完成場景的發布和預覽，上一張最終發布的效果圖如下：
有興趣獲取編輯器的，請發郵件到：
[email protected]
歡迎關注公眾號“ITman彪叔”，彪叔，擁有10多年開發經驗，現任公司系統架構師、技術總監、技術培訓師、職業規劃師，在計算機圖形學、WebGL、前端可視化方面有深入研究，對程式員思維能力訓練和培訓、程式員職業規劃有濃厚興趣，
