HTML5 WebGL 在三維中的應用，已經發展的如火如荼，使其在三維組態（工業控制）方面也變得簡單易行！三維組態軟體提高了工業控制的管理效率，讓工業控制的資源管理、風險管控得到很大的改善，

傳統的三維組態一般都是本地應用，該案例使用的是基于瀏覽器B/S架構下的三維組態的應用，

該案例模擬的是一個油田簡單的工業控制場景，模型大致包括
油井、分離器、加熱爐、天然氣、外輸泵，
還包括管路流動、流動方向，描述了采油、加工、輸出的全程序，

制作模型

第一步要做的就是建模，設計組使用3D建模工具 3d max或者c4d 進行油田設備模型的建模，建模后匯出后綴為obj或者gltf格式檔案，這兩種格式是我們三維渲染引擎支持最好的檔案格式，

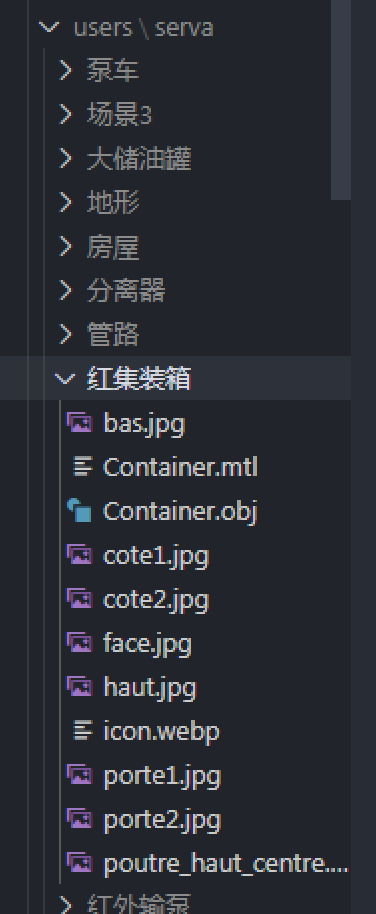

建模后的所有模型檔案，最侄訓放到后端的模型庫，模型庫的管理目錄，如下圖所示：
模型串列

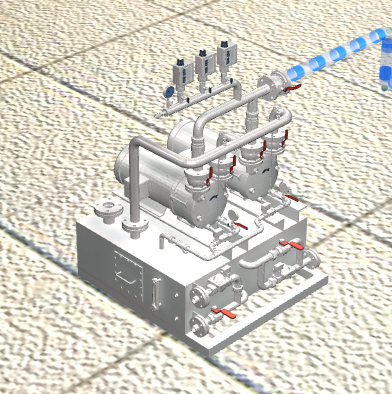

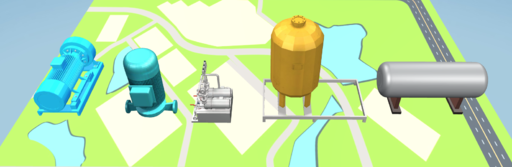

需要制作的模型包括油井、分離器、加熱爐、天然氣、外輸泵，如下圖所示，

加載模型

加載模型可使用引擎模型的加載函式，進行模型加載，如obj模型加載，如下代碼所示：

new mono.OBJMTLLoader().load( 'youjing.obj', 'youjing.mtl', '',  (node)=> {
    node.type = 'obj';
    box.addByDescendant(node);
  },
);

如加載一個油井模型，因為加載模型是一個異步的程序，所以會有一個回呼函式，加載完成之后，在回呼函式中，把模型檔案生成的三維物件，加入到場景容器box之中，加入之后場景中就會顯示我們的三維物件，如下圖所示：

三維場景搭建

創建Network3D物件，即可以創建三維場景物件，如下代碼所示：

const box = new mono.DataBox();
    const network = new TopoNetwork(box, null, 'monoCanvas');
    network.mode = 'editor';
    window.network = network; // todo
    this.network = network;
    network.bindApp(this);
    network.setRenderSelectFunction(() => false);
    make.Default.path = './static/myModellib/';

    network.setClearColor(0, 0, 0);
    network.setClearAlpha(0);

    const directionalLight = new mono.DirectionalLight(0x333333, 0.3);
    directionalLight.setDirection(new mono.Vec3(0, 1, 1));
    box.add(directionalLight);
    let pointLight = new mono.PointLight(0xeae5e1, 0.3);
    pointLight.setPosition(2000, 2000, 2000);
    box.add(pointLight);
    pointLight = new mono.PointLight(0xeae5e1, 0.4);
    pointLight.setPosition(-2000, 2000, 2000);
    box.add(pointLight);
    pointLight = new mono.PointLight(0xeae5e1, 0.3);
    pointLight.setPosition(2000, 2000, -2000);
    box.add(pointLight);
    pointLight = new mono.PointLight(0xeae5e1, 0.4);
    pointLight.setPosition(-2000, 2000, -2000);
    box.add(pointLight);
    box.add(new mono.AmbientLight(0x888888));

    mono.Utils.autoAdjustNetworkBounds(
      network,
      document.querySelector('.app'),
      'clientWidth',
      'clientHeight',
    );

拖拽模型生成場景

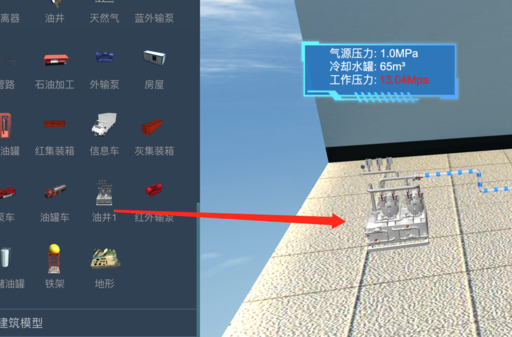

從模型串列，把模型拖拽到三維場景物件上，即可以創建模型物件，如下圖所示：
拖拽生成場景

在模型按鈕上，需要監聽drag 或者dragstart事件，這個被封裝到一個獨立的類Dragger.js里面，在該類中專門處理了dragstart事件：

 addDragger(parent, subClass, option) {
    parent.addEventListener('dragstart', (e) => {
      let target = null;
      //  拿到冒泡的所有元素
      const path = eventPath(e);
      for (let i = 0; i < path.length; i += 1) {
        if (path[i].classList && path[i].classList.contains(subClass)) {
          target = path[i];
          break;
        }
      }
...
}

創建管路

在三維場景中，可以直接通過打點的方式創建三維管道，如下代碼所示：

 let path = new mono.Path(pipePoints);
    path = mono.PathNode.prototype.adjustPath(path, 2, 2);
    const node = new mono.PathNode(path, 10, 3, 20);
    node.s({
      'm.type': 'phong',
      'm.side': 'both',
      'm.normalType': mono.NormalTypeSmooth,
      'm.color': '#E35944',
      'm.ambient': '#E35944',
    });
    this.network.getDataBox().addByDescendant(node);

其中pipePoints是打點記錄下的三維頂點，

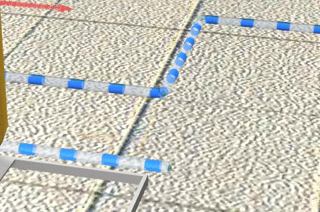

管路影片

管路影片是通過管路貼圖的offset屬性，不斷變化形成的動態流動效果，如下代碼所示：

 node.animate = new mono.Animate({
      from: pipeDirection === 'forward' ? 0 : 1,
      to: pipeDirection === 'forward' ? 1 : 0,
      dur: 1000,
      reverse: false,
      repeat: Number.POSITIVE_INFINITY,
      onUpdate(value) {
        node.setStyle('m.texture.offset', new mono.Vec2(value, 0));
      },
    });

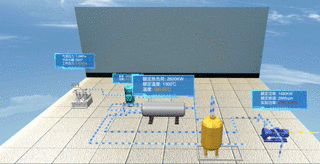

最終效果如下圖：
