急需幫助急需幫助，這幾天搞得我頭都大了。
最近在做一個并行ADC的電路，型號是AD9225，12bit并行，范圍可變換。
我就用的最簡單的引腳接法，單端輸入0-4V。前面接一個跟隨器。
但是怎么弄都不行，輸出波形非常垃圾，垃圾到一百個點恨不得有五十個噪音點，而且偏差還很大。
最主要的一點是，電壓在1V左右以下的時候就讀不了了，輸出一直都是800，然后在3V左右以上的時候輸出就又拉滿。
1V到3V中間也有很大問題，輸出的數值總是比輸入小一點，輸入2V理論上來說應該輸出2048，但是大概也就輸出1800，1700左右。
不知道到底是哪里出了問題，時鐘也放得很慢了，按理來說導線間的容性也不會有這么大的偏差，實在是搞不懂。

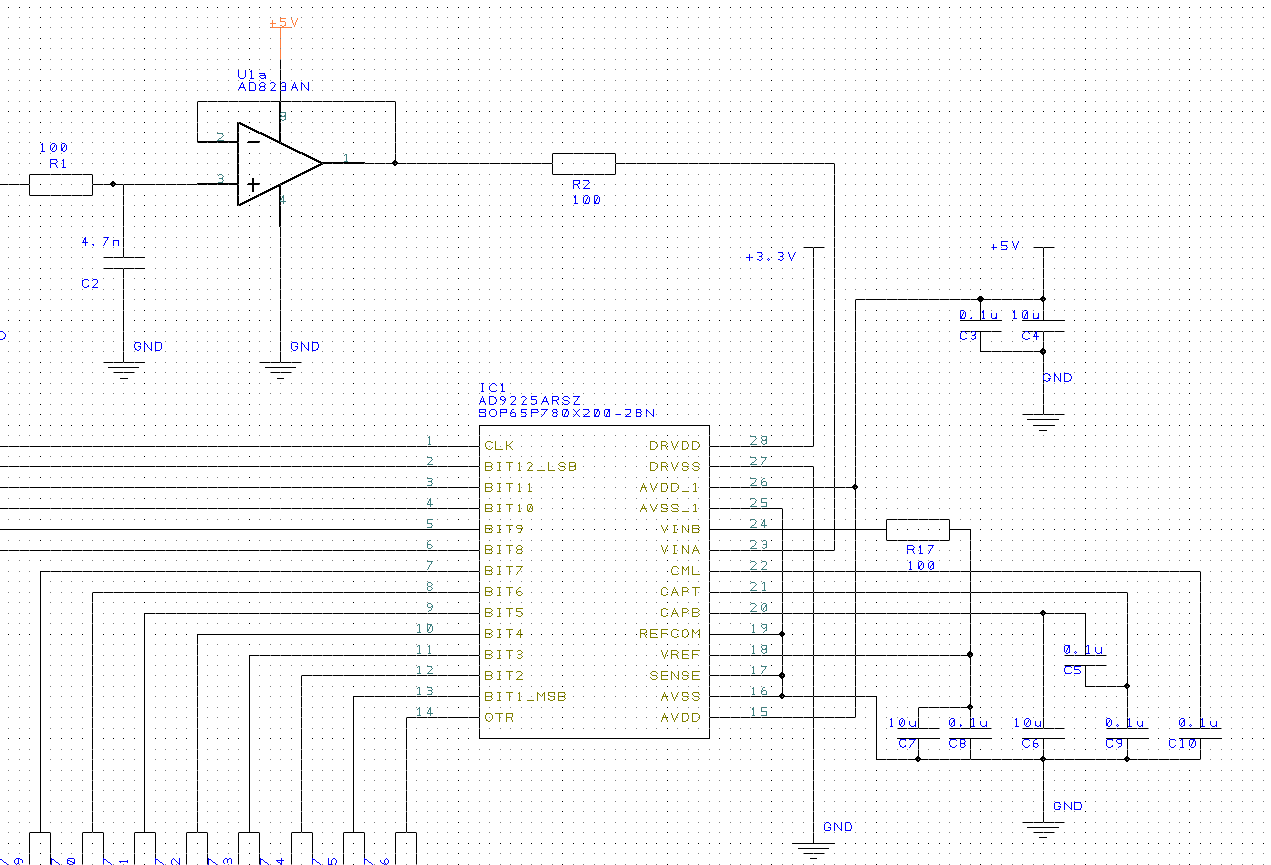

下面是我的電路原理圖，左上角是輸入端
uj5u.com熱心網友回復：
今天截了個輸出波形圖，輸入3V的時候，按理來說應該輸出3060左右的數字波形，但是真實波形卻是這樣的。完全不知道噪音哪里來的，以及為什么輸出的數值偏差那么大。
uj5u.com熱心網友回復：
你的vref接的電壓不對吧，給個穩壓源試試uj5u.com熱心網友回復：
vref測出來的電壓2V，用示波器看了一下也很平穩。問題應該不在這里
昨天解決了問題，但是沒搞懂為什么會這樣。
問題出在時鐘上，如果把示波器的探頭接在clk上的話，出來的結果就很準確又好看。
我在想是不是示波器上的電容對電路有點影響呢。
uj5u.com熱心網友回復：
直流分量進去了？
