STM32F103_遇到怪事了！求助！我要瘋了，搞不懂.hex和.bin的生成原理，詳看下文

芯片是STM32F103ZET6 ,開發環境：keil 5


首先：

我定義了兩個指定位置的變數，一個指定在0x8024020，另一個指定在0x8024000

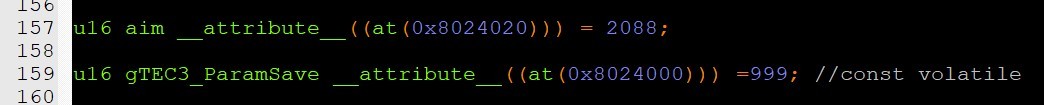

防止圖看不見，我把設定變數的代碼貼出來：

u16 aim __attribute__((at(0x8024020))) = 2088;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =999; //const volatile


然后我用printf輸出，陳述句是這樣的：
printf("%x \r\n",*(u32 *)0X8024020);
printf("%x \r\n",*(u32 *)0x8024000);

然后程式下載，觀察串口輸出     輸出是這樣的：

文字描述：3e7
                 828
換算可知：0x3e7=999;
                 0x828=2088;
輸出是沒有問題的

接下來，修改這兩個的初始值，重新下載看能否改寫：

改寫為：

u16 aim __attribute__((at(0x8024020))) = 1500;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =777; //const volatile

同樣用printf輸出值

printf("%x \r\n",*(u32 *)0X8024020);
printf("%x \r\n",*(u32 *)0x8024000);

輸出結果為：

文字描述：309
                 5dc
換算可知：0x309=777;
                 0x5dc=1500;

這兩個地址里的值被成功改寫

！！！！！看到這，是平淡無奇的，接下來就是怪事了，

F103ZET6片內FLASH有512K，地址0x8000000 - 0x8080000

現在，我改變其中一個的地址值，我把  0X8024020  改為  0X8074020，地址改寫到很遠的地方，但沒有超出FLASH范圍

同時把初始值改變，來觀察值的改變效果

代碼被改為這樣：

u16 aim __attribute__((at(0x8074020))) = 2888;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

還是用printf()輸出，代碼為：

printf("%x \r\n",*(u32 *)0X8074020);
printf("%x \r\n",*(u32 *)0x8024000);

觀察輸出結果：


文字描述：309
                 b48

換算出來：0x309=777;
                 0xb48=2888;

！！！！！強調看一下 0x309    這個資料，
在前面，我在改其中一個地址的同時，已經把他們兩個都重新賦值，一個為2888 ，一個為566，
地址0X8074020 里面的值是被成功改寫成了 2888 ，而0x8024000 里面的值依然是 上一個 777；


百思不得其解！！！

看一下生成的.hex檔案
先看
u16 aim __attribute__((at(0x8024020))) = 2088;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =999; //const volatile
先看這個的 .hex檔案，
在生成的.hex檔案中，可以找到：
:10400000E7030000000000000000000000000000C6
:1040200028080000410538A06D01083A0102211A54
為了不誤導，沒有對這兩行做任何改動，
可以看到  ： 4000 這個地址寫著  E703 ，也就是 0x3E7，也就是 999
                    4020 這個地址寫著  2808， 也就是0x828 ，也就是 2088

接下來看
u16 aim __attribute__((at(0x8024020))) = 1500;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =777; //const volatile

這個的 .hex檔案，
同樣的地方可以看到：
:1040000009030000000000000000000000000000A4
:10402000DC050000410538A06D01083A0102211AA3

可以看到  ： 4000 這個地址寫著  0903 ，也就是 0x309，也就是 777
                    4020 這個地址寫著  DC05， 也就是0x5DC ，也就是 1500

看到值是被成功改寫的，

************************************************************************************

那
u16 aim __attribute__((at(0x8074020))) = 2888;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

看一下這個的“例外的”.hex檔案：


文字描述：
:10754000212808C0A80178FFFFFF081B0172011164
:0C755000600808DC111111214E00000041

:020000040807EB

:04402000480B000049
:040000050800A1311D
:00000001FF

在這個的.hex檔案最后幾行，看到0x08074020  的地址里放了一個 480B ，也就是0xb48，也就是 2888
但是   0x8024000  這個地址在哪呢？資料在哪呢？
看完整的.hex檔案就可以看到  在0x0801???? 段 在 7550 這里就結束了，下面就直接跳到  0x0807???? 段 的4020 了，
中間并沒有  關于0x08024000 的二進制段，


這里還有一個奇怪的事情：

在
u16 aim __attribute__((at(0x8024020))) = 2088;                                                           u16 aim __attribute__((at(0x8024020))) = 1500;
                                                                                                      和
u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =999;                u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =777;

小偏移量生成的.hex 檔案中，可以看到  含有大量的 00 段，
3371行           :1072800000000000000000000000000000000000FE
到
6660行           :104000003602000000000000000000000000000078

基本都是 00  ，偶爾有幾個其他地方定義的數，

*********************************************************************
但是，
u16 aim __attribute__((at(0x8074020))) = 2888;

u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

他生成的.hex檔案 就非常緊致，完全沒大面積的 00  段

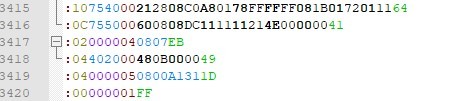

最后幾行可以看到：



3415行      :10754000212808C0A80178FFFFFF081B0172011164
3416行      :0C755000600808DC111111214E00000041

3417行      :020000040807EB

3418行      :04402000480B000049
3419行      :040000050800A1311D
3420行      :00000001FF


這個.hex     我的理解是 ：在3416行 代碼段結束后 ，直接跳到0x8074020 定義了 我在那里設定的數，

那為什么小偏移量生成的 .hex  檔案  就要在代碼段結束后，到 我定義的放資料地址 之前 ，要用大量的 00 段 來填充呢？

而我這個大偏移量的地址 生成的檔案這么緊致，沒有用 00 段 一直填充到0x8074020，而是直接跳到0x8074020 定義了 我在那里設定的數，但是卻沒有實作 我在0x8024000 定義的數呢？

？？？？？？？這是為什么？？？？？？？？？？？？？？？？？？？？？？？？


我猜想，可能就是我在程式中  在有了 0x8074020這樣的大偏移地址，把 0x8024000 這段給折疊了，或者說 省略了，使我無法這樣用這個地址，
我以為是 keil 優化的問題，但是default 到 Lv3  我都試過，沒用的，有了大偏移量，小偏移地址的值就定義不了



******************************************************************************************


最后來看一下我生成 .bin 檔案的奇怪現象：

首先是小偏移量生成的.bin檔案，如下：

Program Size: Code=51760 RO-data=https://bbs.csdn.net/topics/2120 RW-data=53220 ZI-data=46040
這里看到代碼段  Code=51760    50KB，  FLASH的資料段  RO-data=https://bbs.csdn.net/topics/2120 這么大， 但是這個.bin檔案卻有 105KB大 ，應該都是用 00 段填充的

接下來看 大偏移量生成的.bin檔案：
不是一個檔案，是一個檔案夾

里面是這樣的：



這里可以說是兩個.bin檔案，而且沒有后綴
一個名為   ER$$.ARM.__AT_0x08074020   ，一個名為  ER_IROM1

 ER$$.ARM.__AT_0x08074020 這應該是我在 0x08074020 定義的 資料，

為什么.bin 檔案 會這樣生成？？？


*************************************************************************
最后的最后 ，說一下
在我定義了   0x8074020  地址的資料后  ，在定義  0x8024000地址 的前面加上 const ，就可以把他編進 .hex檔案

代碼這樣的：
u16 aim __attribute__((at(0x8074020))) = 2888;

const u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

代碼段到 0x8024000 之前 還是用大量 00 段 來填充的



為什么不能讓 0x8024000 的地址定義 像 0x8074020 一樣 ，直接跳過去呢？




后面還有想到的  再補充

uj5u.com熱心網友回復：

還有const  比起 直接 __attribute__((at(0x8024000)))  定義到 FLASH 中有什么多的地方嗎？const不指定 位置的話，是直接在 FLASH代碼段后面  加個資料定義嗎？


我想上面的情況是 C的編譯系統 設計不合理嗎？

uj5u.com熱心網友回復：

本來不想上來發問，但是怎么都找不到答案，沒辦法試試

uj5u.com熱心網友回復：

const u16 aim __attribute__((at(0x8074020))) = 2888;

const u16 gTEC3_ParamSave __attribute__((at(0x8024000))) =566; //const volatile

這樣子寫，.hex 也不會用 00 段 一直填充到 0x8074020 地址前面 ，還是直接跳到 0x8074020 里面定義
