有沒有大神指教一下關于51單片機讀取Nand Flash ID，我下面的代碼怎么都讀取到ID，晶振12M，麻煩指正一下：
// 發送命令如下：
void NF_Command(unsigned char command)
{
NF_CE = 0;
NF_ALE = 0;
NF_CLE = 1;
// SIGNAL_SETUP(10);
NF_WE = 0;
NF_DATA = command;
// SIGNAL_SETUP(130);
NF_WE = 1;
while(!NF_R_B);
// SIGNAL_HOLD(65);
NF_CLE = 0;
NF_ALE = 1;
NF_CE = 1;
NF_WE = 1;
}
// 發送地址如下
void NF_AddrSet(uint addr)
{
NF_CLE = 1;
NF_CE = 1;
NF_WE = 1;
NF_ALE = 0;
NF_DATA = 0xFF;
SIGNAL_SETUP(130);
NF_CE = 0;
NF_CLE = 0;
NF_ALE = 1;
SIGNAL_SETUP(10);
NF_WE = 0;
NF_DATA = (uchar)(addr&0xff); // 輸出列地址1
SIGNAL_SETUP(130);
NF_WE = 1;
SIGNAL_SETUP(65);
NF_ALE = 0;
SIGNAL_SETUP(5);
NF_ALE = 1;
SIGNAL_SETUP(65);
NF_WE = 0;
NF_DATA = (uchar)((addr&0xff00)>>8); // 輸出行地址1
SIGNAL_SETUP(130);
NF_WE = 1;
SIGNAL_SETUP(65);
NF_ALE = 0;
SIGNAL_SETUP(5);
NF_ALE = 1;
SIGNAL_SETUP(65);
NF_WE = 0;
NF_DATA = (uchar)((addr&0xff0000)>>16); // 行地址2
SIGNAL_SETUP(130);
NF_WE = 1;
SIGNAL_SETUP(65);
NF_ALE = 0;
SIGNAL_SETUP(5);
NF_ALE = 1;
SIGNAL_SETUP(65);
NF_WE = 0;
NF_DATA = (uchar)((addr&0xff000000)>>24);// 列地址2
SIGNAL_SETUP(130);
NF_WE = 1;
SIGNAL_SETUP(65);
NF_ALE = 0;
SIGNAL_SETUP(65);
}
unsigned char NF_ReadID()
{
unsigned char makerCode=0x00,deviceCode=0x00;
NF_CE = 1;
NF_CLE = 0;
NF_WE = 1;
NF_ALE = 0;
NF_RE = 1;
NF_CE = 0;
NF_CLE = 1;
NF_WE = 0;
NF_DATA = 0x90;
NF_WE = 1;
NF_CLE = 0;
NF_ALE = 1;
NF_WE = 0;
NF_DATA = 0x00;
// SIGNAL_SETUP(5);
NF_WE = 1;
// SIGNAL_SETUP(5);
NF_ALE = 0;
// SIGNAL_SETUP(5);
NF_RE = 0;
makerCode = 0xff&NF_DATA; // ADH
// SIGNAL_SETUP(5);
NF_RE = 1;
// SIGNAL_SETUP(5);
NF_RE = 0;
NF_DATA = 0xff;
deviceCode = 0xff&NF_DATA; // 76H
// SIGNAL_SETUP(5);
NF_RE = 1;
// SIGNAL_SETUP(5);
return makerCode;
}

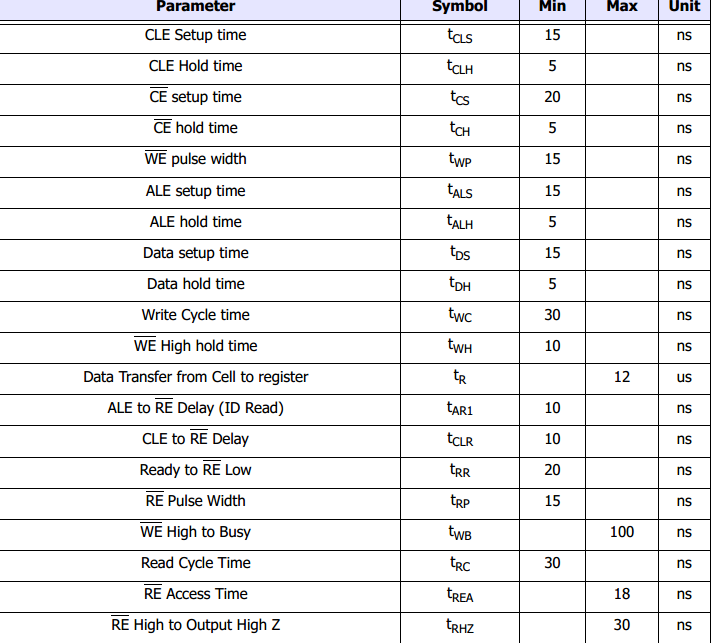

命令時序：

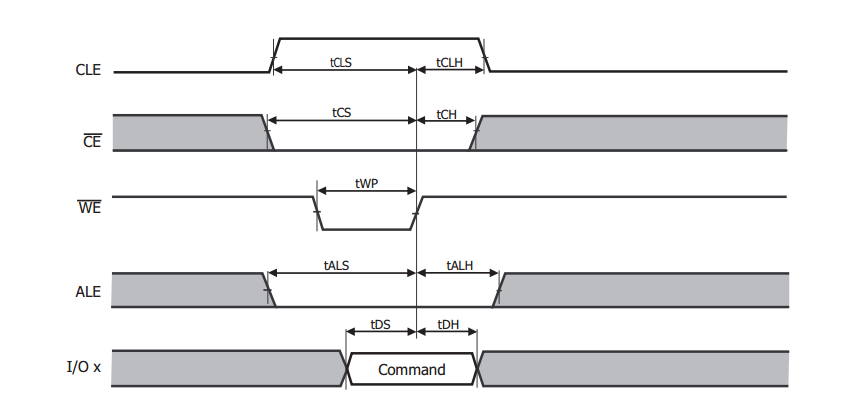

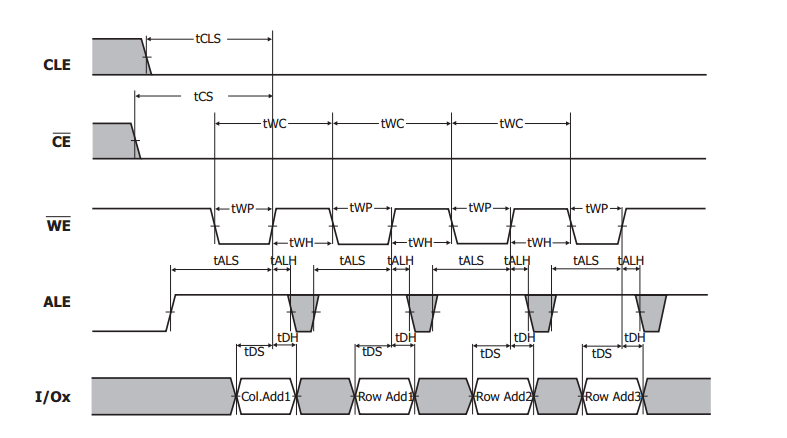

地址時序：

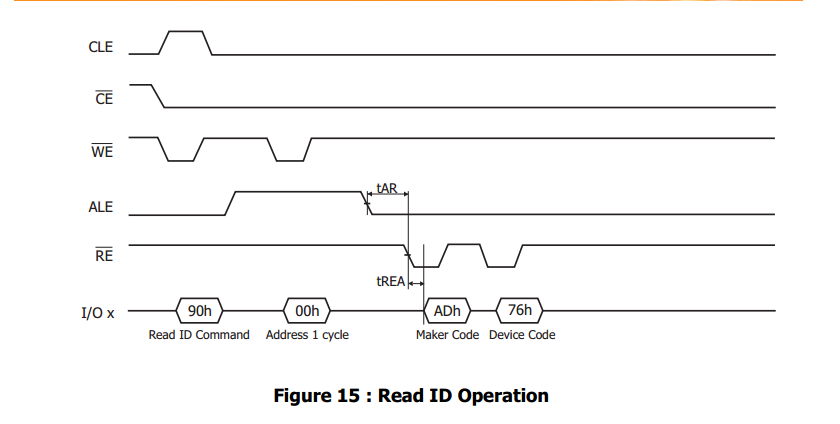

讀取ID時序：
uj5u.com熱心網友回復：
首先，在寫資料的時候，應該先準備資料，之后寫使能，所以NF_WE = 0;
NF_DATA = 0x90;
對調一下；
其次，雖然51頻率很低，不過適當延時還是必要的，先根據時序要求多加點延時，
調通了再將延時改小
uj5u.com熱心網友回復：
可能不是這個問題呢，我試過了移到前面，延時也試過，都不行。后來看了一下，是接到51的P0口上的，所以，估計應該是P0口不能輸出1。uj5u.com熱心網友回復：
好吧，那看P0有上拉電阻沒轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/12367.html
