uj5u.com熱心網友回復：

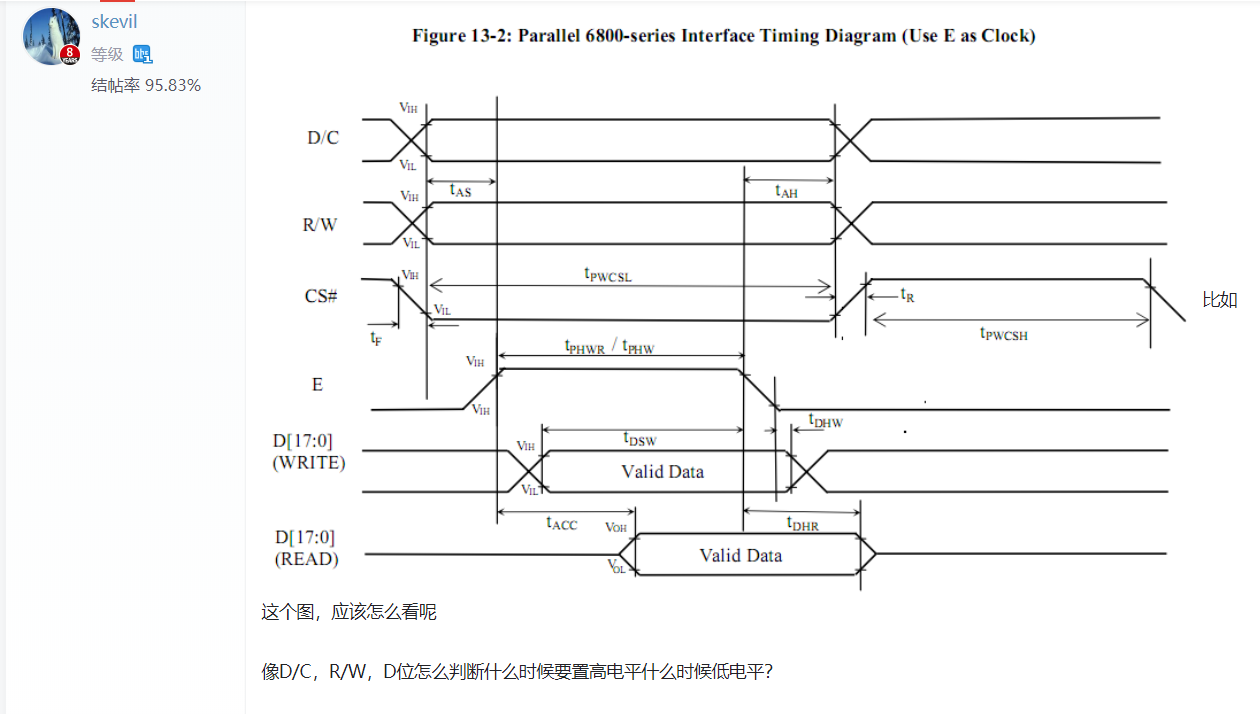

只看圖的話， D/C 表示資料D或命令C ，R/W表示讀R或寫W，一般是斜杠后面的為低，具體再看看手冊uj5u.com熱心網友回復：
左邊前后邊后uj5u.com熱心網友回復：
這是6800并口協議，下面是寫資料時序，CS#一直拉低就行：D/C = 1; //資料，D/C = 0 表示指令
R/W = 0; // 寫資料，R/W = 1 表示讀資料
E = 0; // 失能
D = XX； // 準備資料
E = 1; // 使能，開始寫資料
// delay 稍微延時
E = 0;
這是讀時序：
D/C = 0;
R/W = 1;
E = 1;
delay;
XX = D;
E = 0;
可以看出，D/C 和 R/W 是控制信號，E相當于時鐘信號，CS#是使能信號
uj5u.com熱心網友回復：
看看我圖上最下的文字呢？
uj5u.com熱心網友回復：
我圖片最下面的文字？
uj5u.com熱心網友回復：
程式都給你了，還看不懂嗎要資料，就把D/C拉高，要指令就把D/C拉低
讀就把R/W拉高，寫就把R/W拉低
如果是寫，E拉低準備資料，拉高就開始寫資料，寫完再拉低
如果是讀，E拉高等待一會就可以讀，讀完拉低
uj5u.com熱心網友回復：
我的意思是 單從圖上來看
能不能看出你說的這些資訊？
我覺得是不行的
那個dc rw雙線的影像沒法給出你說的資訊？
懂？
uj5u.com熱心網友回復：
圖只是把讀寫兩個時序畫在一起了，明白？uj5u.com熱心網友回復：
已經說的很清楚了好吧
傳輸 資料 D/C 為高，傳輸命令 D/C 為低
讀資料 R/W 為高，寫資料 R/W 為 低
這樣看懂了嗎？
uj5u.com熱心網友回復：
明白了。。。。。。。
uj5u.com熱心網友回復：
時序圖主要是告訴你時間需求，比如說TAS就是告訴你，在拉高E之前Tas時間，就需要把D/C，R/W置于你想要的電平uj5u.com熱心網友回復：
