Zynq-7000 PS重配置PL

1. 環境搭建

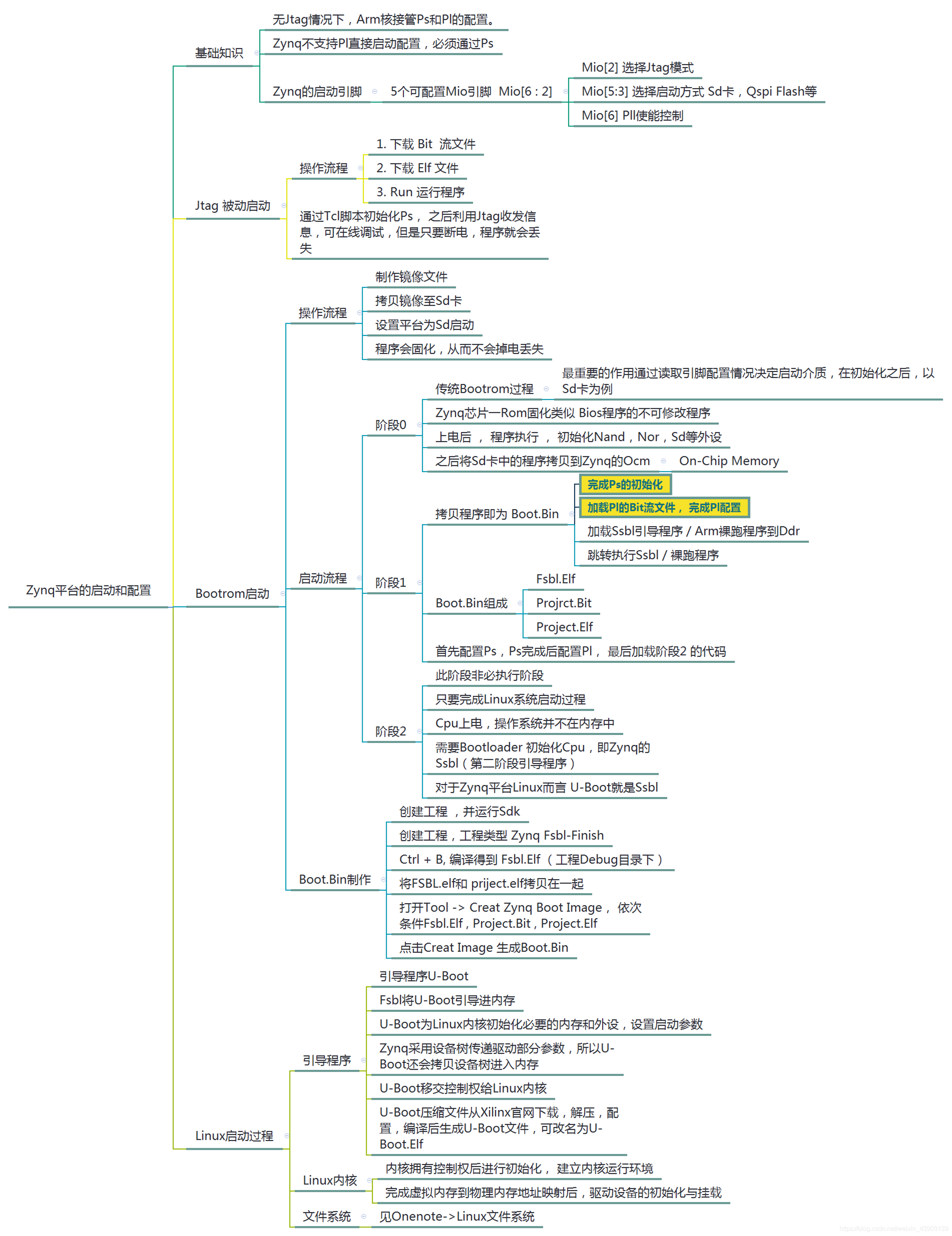

   Zynq-7000的結構分為PS(ARM)和PL(FPGA)，當然也可以理解為PL作為一種外設掛載在PS端，在正常的系統加載順序（FALSH \ SD -> FSBL -> PL ->BITSTRAM ->PS ELF）完成后重新配置PL程式，可以利用XLINX官方BSP邏輯xdecfg_polled_example的Demo例程實作PS配置PL位元流，將指定DDR空間的資料配置到FPGA，具體的平臺啟動方式如圖1-1，

   1.1 Vivado工程創建

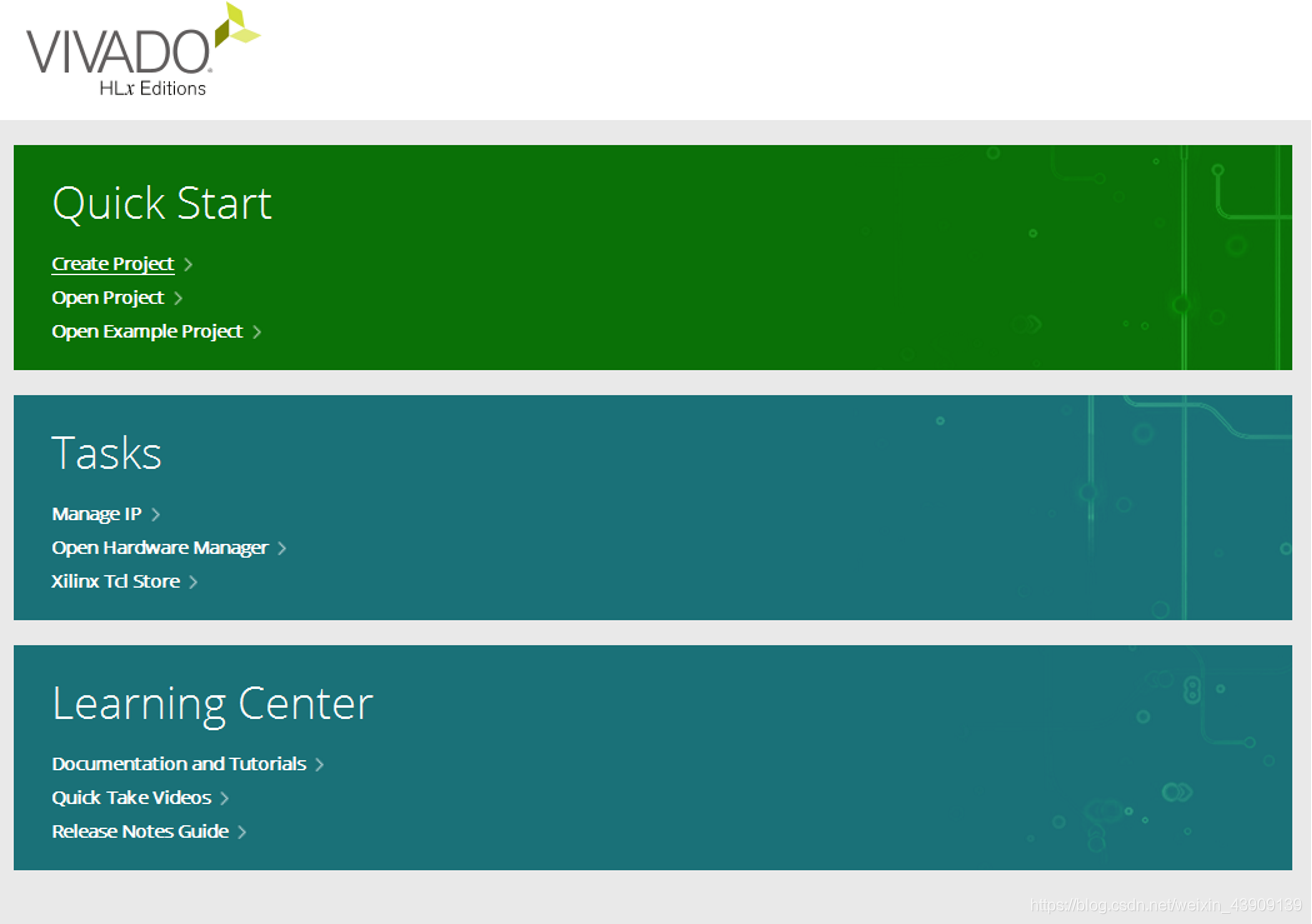

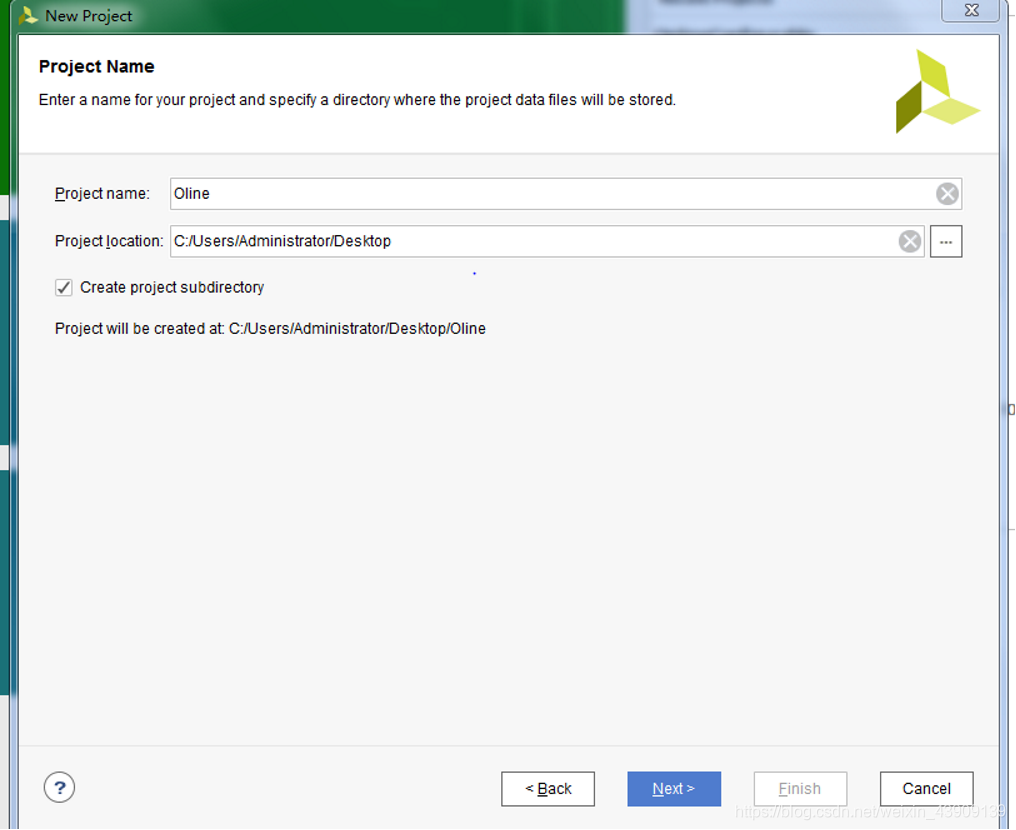

   選擇create project 創建工程名稱，選擇存盤位置

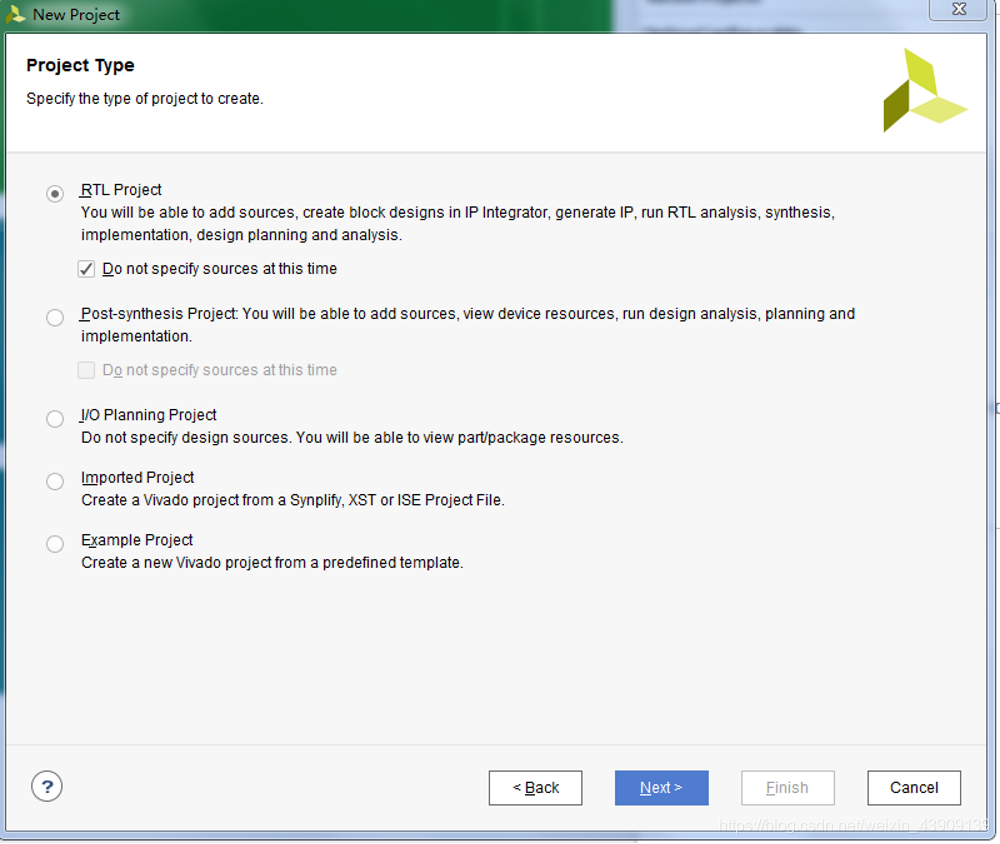

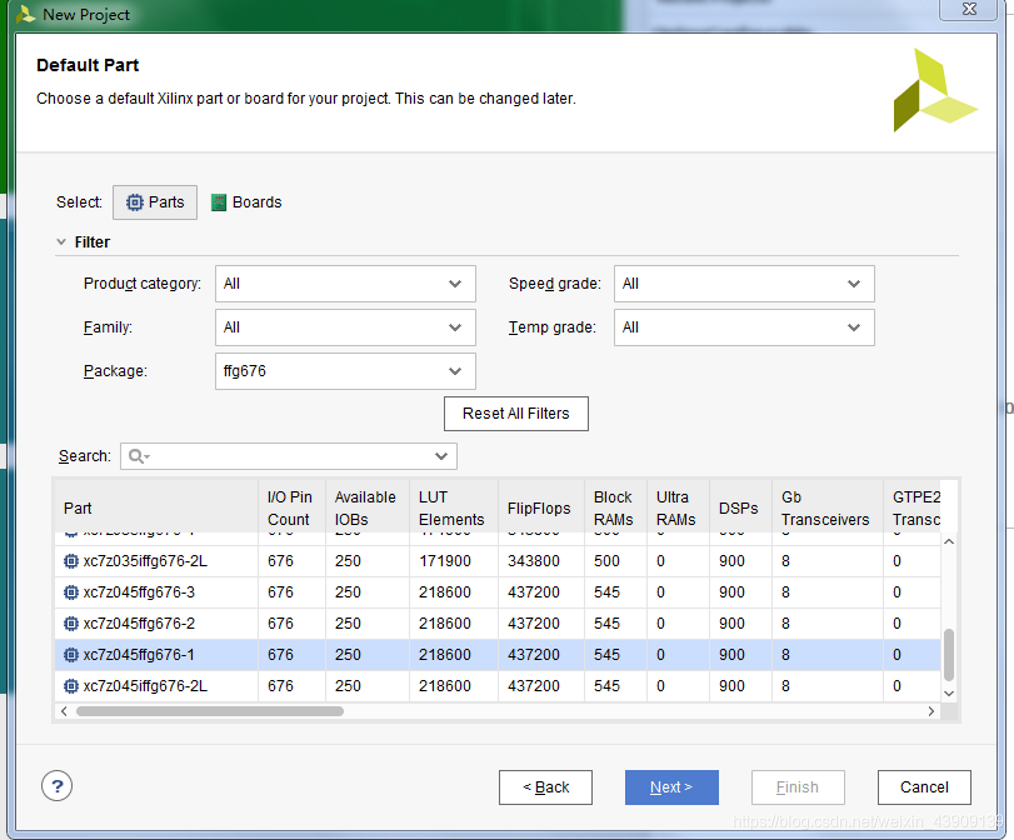

選擇RTL project，勾選下方選項會省略添加源檔案和約束檔案步驟，之后直接進行芯片的選型，對照芯片絲印或者電路圖選擇合適的芯片型號即可，（在選型時可先選封裝型別）工程創建完成，

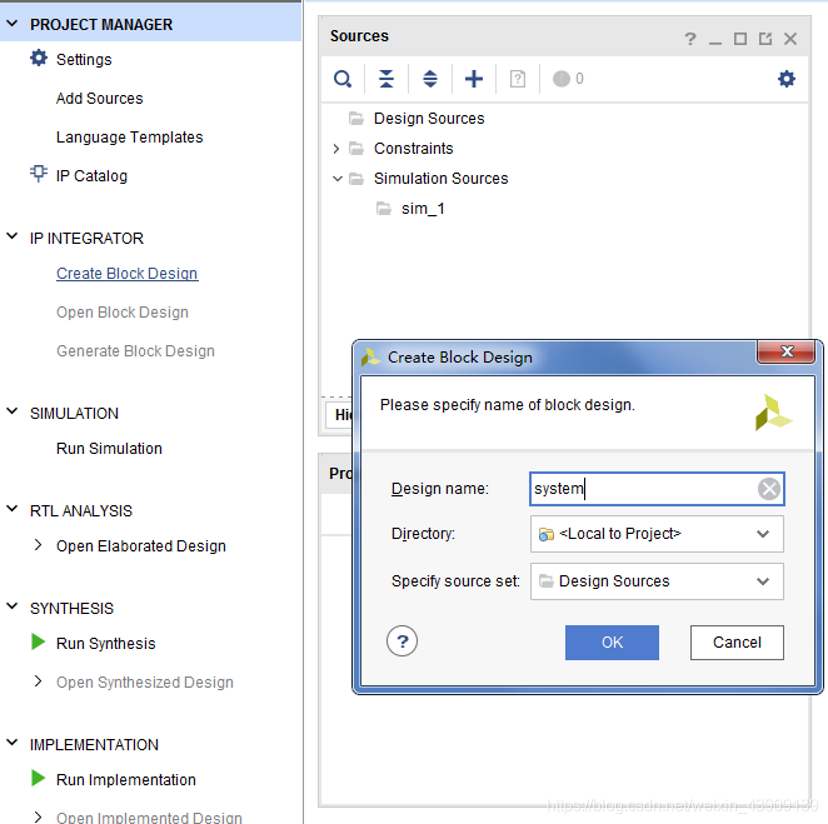

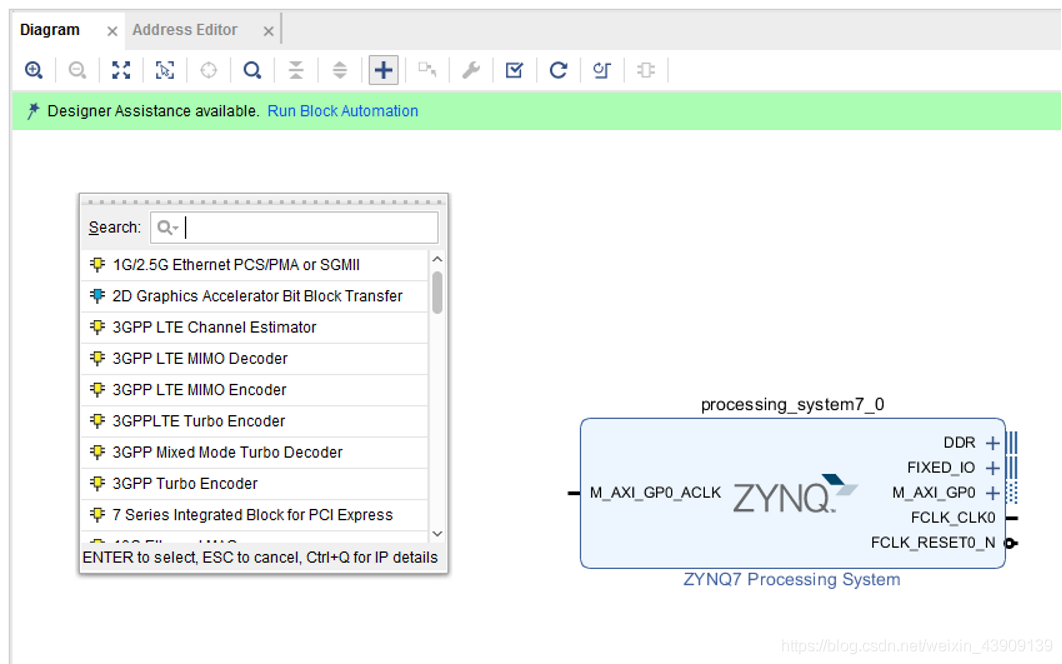

點擊Create Block Design 并設定Design name，在Digram點擊“+”，輸入Zynq添加Zynq7，


之后可以雙擊Zynq7 根據專案進行相應的配置，注意DDR的型號以及時鐘頻率的對應即可，配置完成后按F6 Validata Design，有錯誤需要仔細檢查配置問題，

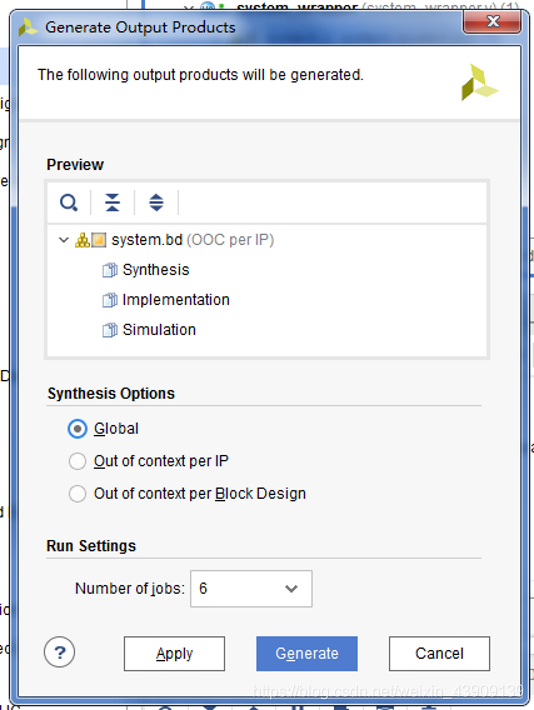

生成頂層HDL模塊，

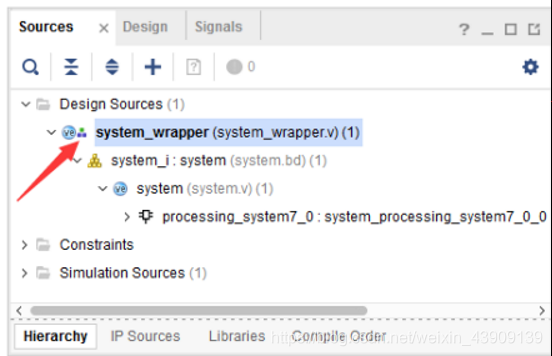

之后在hierarchy界面右擊sysstem.bd，然后生成“Create HDL Wrapper”，并確認勾選
“ Let Vivado manage wrapper and auto-update”，完成后會有品字型標志，

下面的步驟以PL的重配置為例，
本平臺的核心選擇為XC7Z045，配置掛載在PS上位UART1以及掛載在PL的UATR0，在配置完成后點擊Flow Navigator串列將決議的網表進行分析和約束，在I\O ports界面根據電路原理圖配置相應的管腳，完成配置后點擊Generate Bitstream，
為驗證可重配置結果的正確性，除了利用掛載在PL的串口完成列印作為一種PL的配置方式之外還要選擇另一種配置方式作為重配置，這里選擇掛載在PL埠的LED燈，

生成LED工程步驟如下：
? 按照上述工程創建步驟至完成工程的創建、
? 直接點擊Source欄的“+”，如下圖：

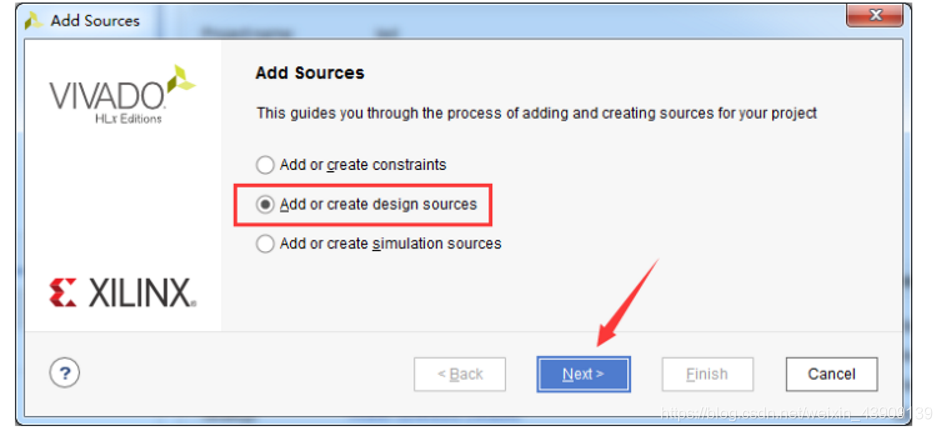

? 彈出的界面為添加或者創建檔案，由于并沒有提前撰寫的代碼，我們選擇create file創建一個新的設計檔案，
? 成功創建檔案后會彈出定義模塊界面，用于設定源檔案的模塊名稱和埠串列，如果是手動輸入代碼，這里并不需要設定，直接OK即可，之后彈出界面直接YES即可，
? 雙擊Design Sources欄內剛創建的 .v 檔案，根據需要撰寫代碼，
? Vivado會對代碼進行語法檢查，且大多數情況下IDE會自動識別設計的定成模塊，也可通過Source 欄的右擊選單選擇Set as Top手動定義頂級模塊，
? 分析與綜合 完成代碼撰寫后，點擊 Flow Navigator視窗的 Open Elaborated Design進行檢查，根據error和warning對代碼進行相應的更改，這部分完成后視窗會新增Schematic（原理圖）、Netlist（網表）等視窗，
? 之后可以進行I\O引腳的分配，但是一般選擇先對設計進行綜合，綜合之后再統一輸入時序約束和IO引腳的物理約束，
關閉分析后的界面，點擊Flow Navigator視窗中的Run Synthesis對代碼進行綜合，在彈出的視窗中直接點擊OK

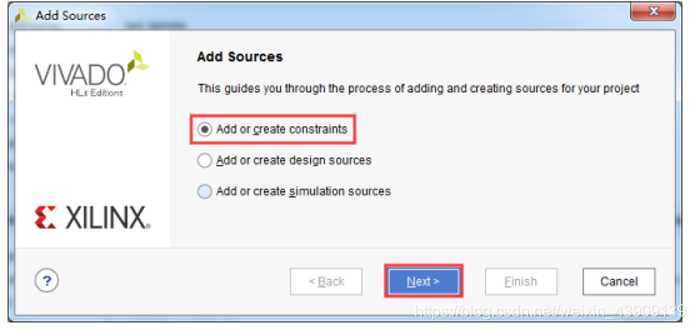

約束輸入，創建約束檔案，點擊Source欄中的“+”，如下圖

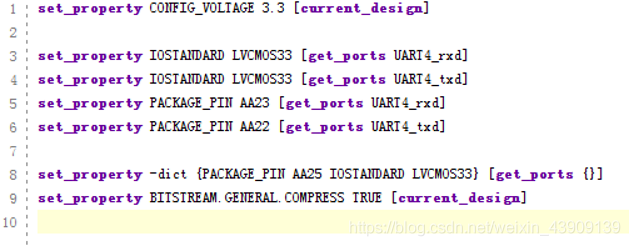

成功創建 .xdc 檔案后按照設計要求和電路圖進行管腳和時鐘約束，例：

注：
時鐘周期約束 create_clock –name clk –period 20 [get_ports sys_clk]
創建一個名為clk 時鐘周期為20ms，時鐘源是sys_clk的埠，一般只對輸入的
時鐘作周期的約束，周期值設定不應太小，相對簡單的設計可以不對工程做時序
約束，并不影響功能，但是復雜設計和輸入時鐘頻率較高時不進行約束可能會產
生未知情況，
? 約束輸入完畢后進行實作設計，點擊Flow Navigator 視窗的Run Implementation根據提示完成設計，實作完成后直接Cancel提示視窗，
? 生成BitStrream

? 生成Bitstream后點擊file -> Export -> Export Handware注意在Export Handware 界面勾選 Include Bitstream，
啟動SDK，進入軟體設計，點擊file –> launch SDK，
1.2 SDK環境使用
本節將同樣以PL重配置的設計進行決議，

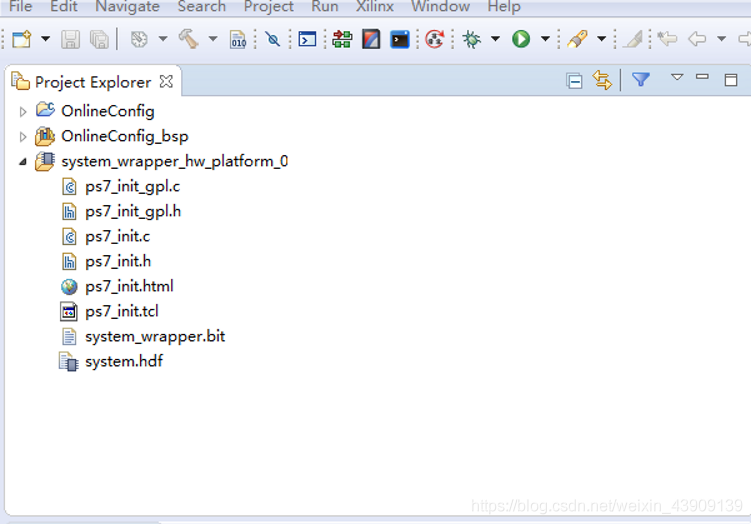

SDK打開后會自動顯示system.hdf的內容，此標簽頁會顯示整個PS系統的地址映射資訊，在啟動SDK之前，我們將硬體以一個ZIP壓縮檔案的形式匯出到軟體作業空間，在打開SDK時會自動解壓，得到system_wrapper_hw_platform_0檔案夾，這個檔案夾在每次硬體更新后會在軟體環境更新，我們需要盡量保證只有一個，可以在軟體環境中洗掉或直接在資源管理器中洗掉多余的，此檔案夾前4個檔案包含Zynq SoC處理系統的初始化代碼，以及DDR、時鐘、PLL、MIO的初始化設定資訊，在初始化程序中，SDK使用這些資訊去配置相應的模塊，使得應用程式能夠在PS上運行，

創建SDK工程
? 選單欄 File -> New -> Application Project，創建一個SDK應用工程，
? 按照提示設定工程名，注意不要直接finish，點擊Next
? 在彈出界面選擇 空工程， Empty Application
? 創建后SDK會創建一個name應用工程以及name_bsp的板級支持包（BSP）工程，且會自動編譯生成name.elf檔案
? 最后在name工程下的src檔案夾添加相應的源檔案和頭檔案進行下載驗證即可，

1. PS重配置PL的實作
   所謂重配置，即在當前硬體位元運行期間，有一份新的位元通過網路、串口等等其他方式傳輸到平臺，平臺將其存盤在Falsh、DDR等外部存盤介質中，隨后將硬體在不斷電的情況下配置成新的位元流，
   對bitstream可以大致分為以下幾種情況：
   ? 除錯階段，來自環境 （JTAG）

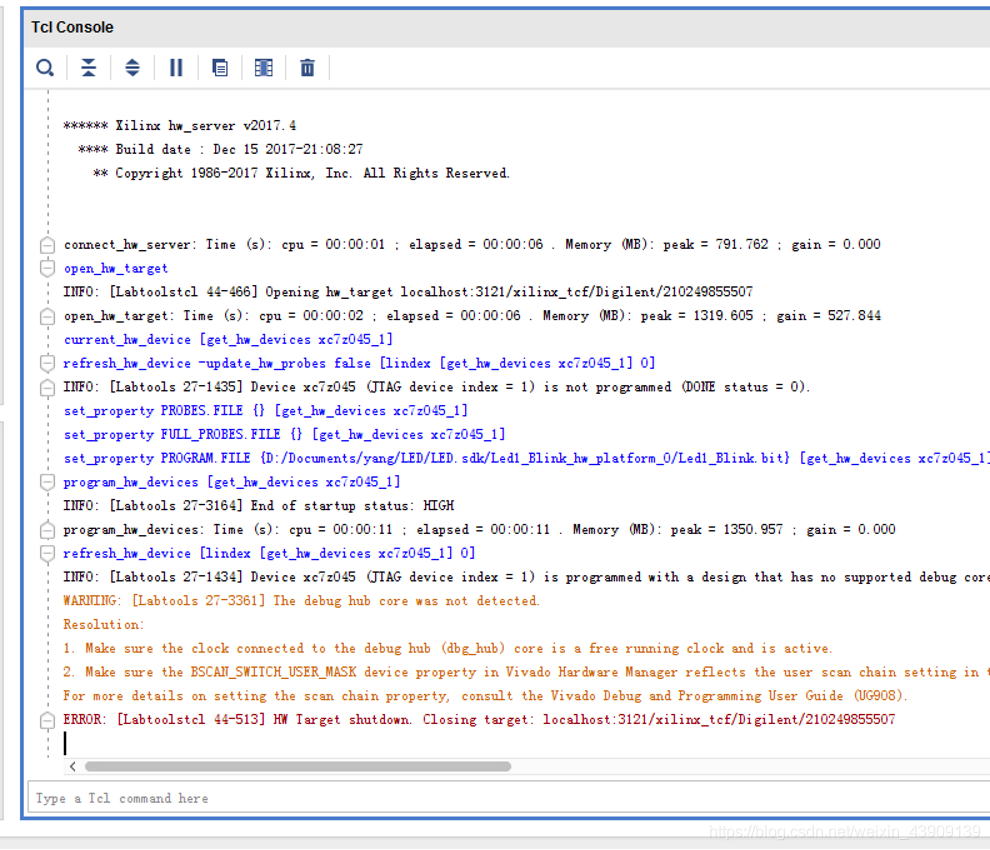

   Vivado下載：Program and debug –> Open Hardware Manager -> open target -> auto connect -> program device 在彈出界面選擇bit檔案下載即可
   SDK環境可在run configuration界面選擇需要的配置
   ? 固定啟動，來自外部存盤設備，將位元流固化到存盤介質，并選擇相應的啟動方式，

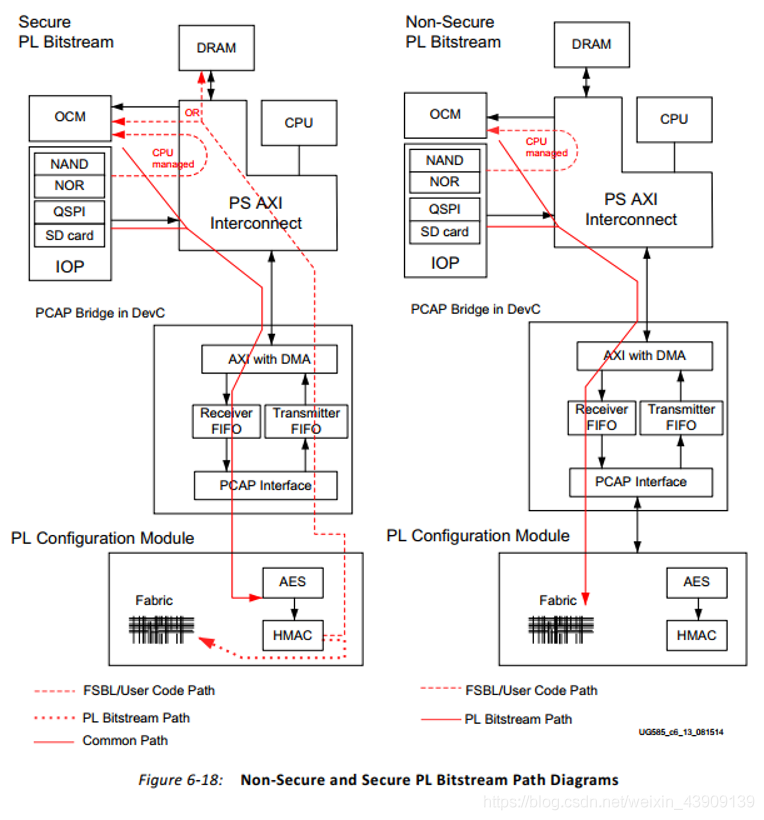

   ? 動態配置，即上述所說的不斷電更新，資料來源一般是下圖中的DRAM，

上圖的Secure安全啟動是指位元流會經過AES等安全模塊的校驗，再配置到硬體，
在搭建好硬體及軟體環境后，要實作PS重配置PL我們需要2個條件，其一是兩份不同表現的PL實作的Bin檔案，其二是軟體部分DEVC 的正確配置使用，
2.1 Bin檔案的制作
要想順利進行PL的程式替換，我們首先需要準備一份用來替換的bin檔案，因為加載所需的檔案不能使 .bit 檔案，在目前的系統中對于Bin檔案的制作需要注意下列幾個問題，
首先，Bin檔案的制作方式問題，目前為止已知的Bin檔案制作方式主要有以下3種方式，

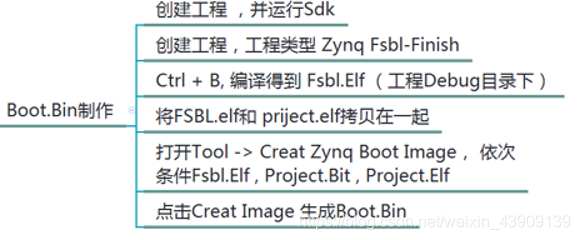

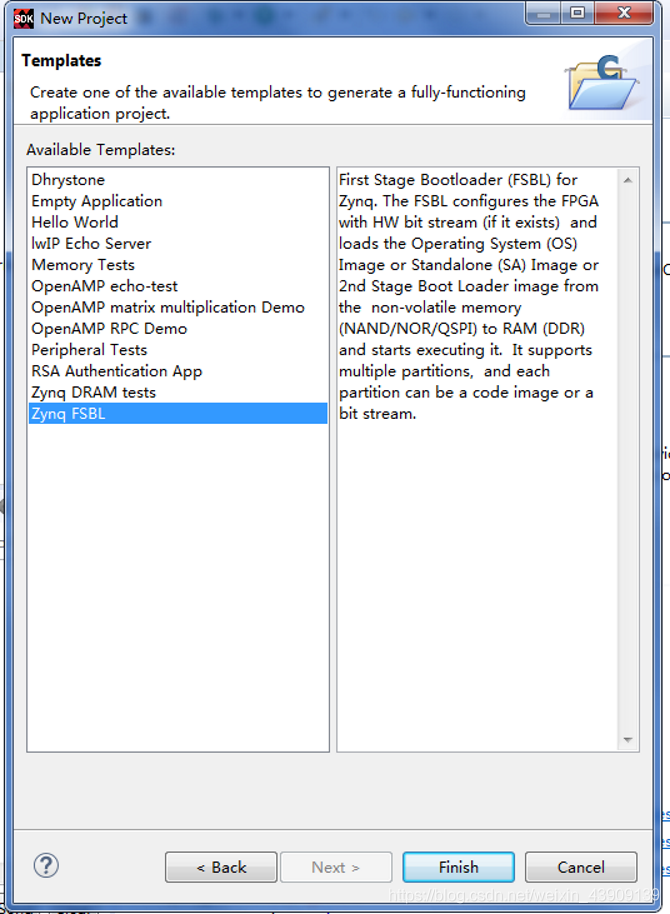

SDK環境下的Create boot Image，打開SDK環境后按照正常流程新建工程，選擇下圖的工程型別

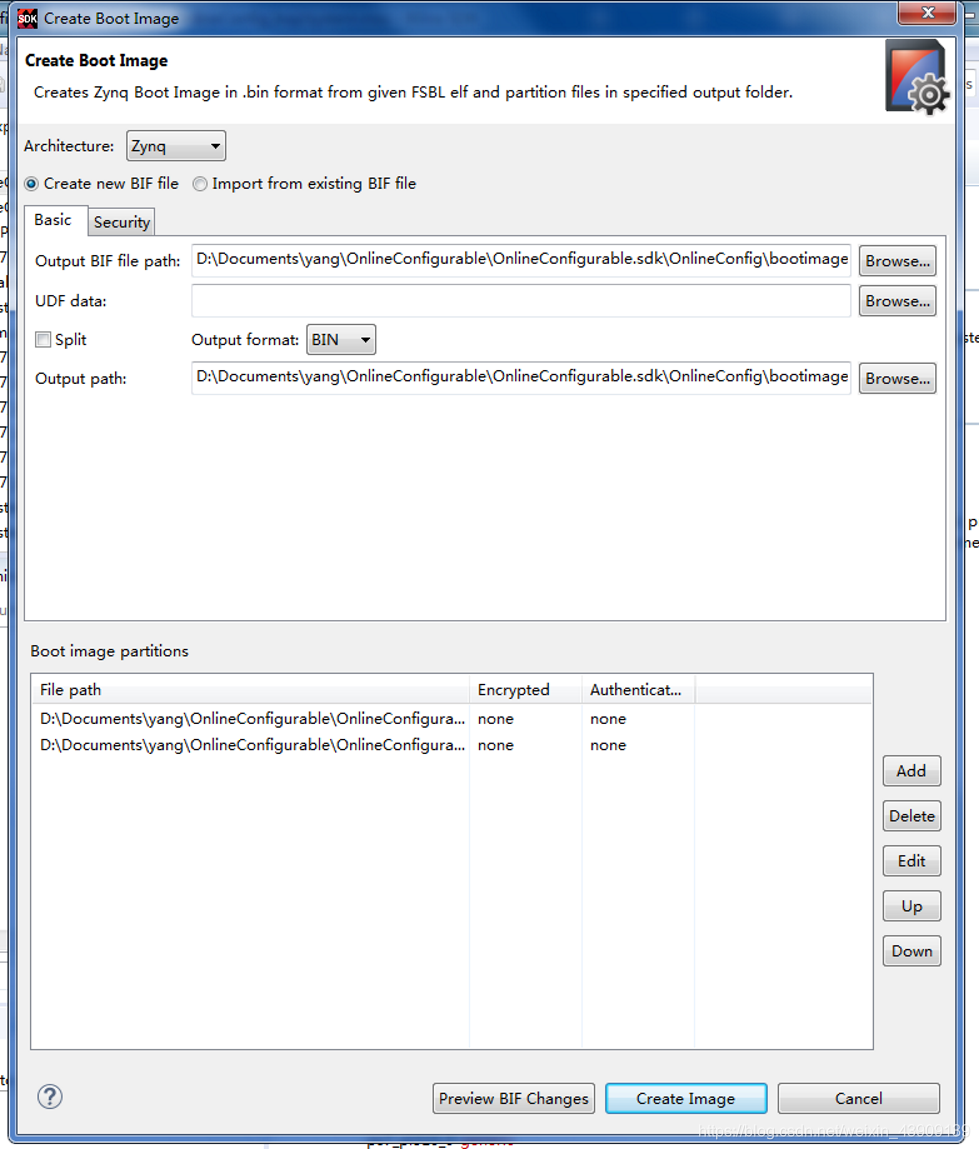

創建完成后等待自動編譯完成，之后打開Xilinx Tools中的Create Boot Image開始創建Boot.bin，打開原工程檔案partitions 會自動列出name.elf和name.bit，需要把fsbl.elf添加進第一項，順序不能錯，點擊create image即可

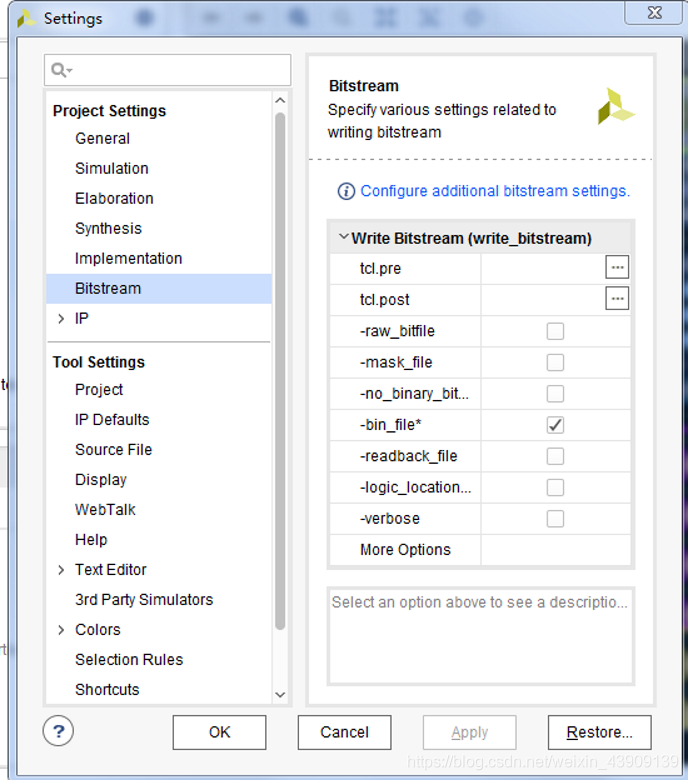

? Vivado生成設定，右擊Program And Debug -> bitstream setting -> 勾選-bin_file，即可
? TCL腳本陳述句生成，生成陳述句及引數
write_cfgmem -format bin -loadbit “up 0x0 Led1_Blink.bit” -file LED.bin -size 128 -force -interface SMAPx32 -disablebitswap

對于本系統來說這種生成方式是唯一可以順利配置的方式，即只能使用TCL陳述句生成的Bin檔案，

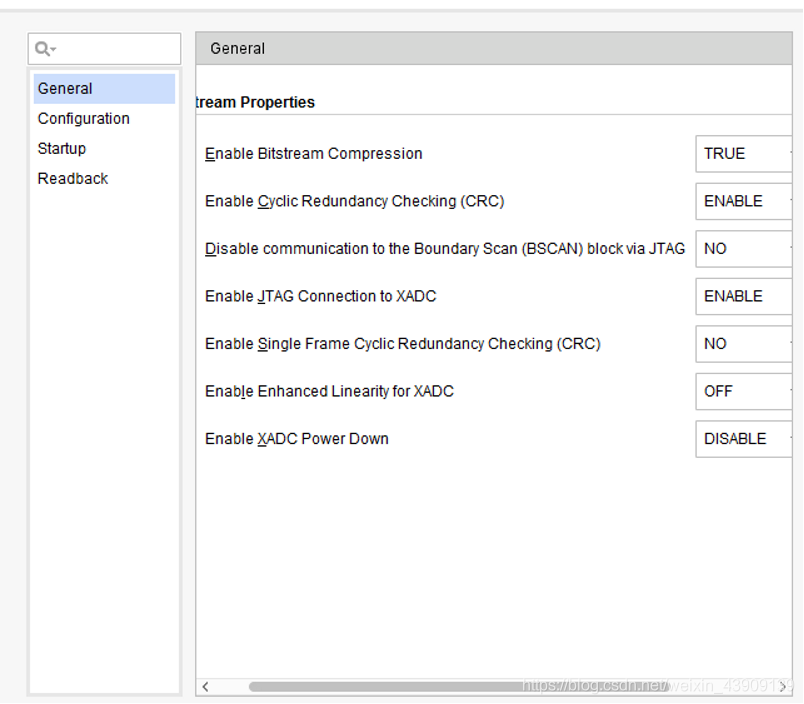

還需注意一點的是bit檔案的大小，在此版本中默認bit檔案不壓縮，不壓縮的bit檔案無法使用，需要在tools-> settings的界面進行壓縮設定，

注：不能直接進入setting界面，需要先對專案進行編譯之后點擊Open Elaborated Design之后進入，同時網路上描述的添加壓縮約束陳述句對本系統無效，
由此我們可以順利制作兩份Bin檔案，一份UART串口列印功能，一份點亮LED功能（更好是閃爍，但是本平臺并沒有焊接晶振，為保證結果準確性并沒有采用從PS拉時鐘的方法），
2.2 DEVC配置使用
首先是對兩個工程進行功能性驗證，勾選run configuration欄中的reset entire system和 Program FPGA下載LED的Bitstream，平臺LED燈順利點亮，

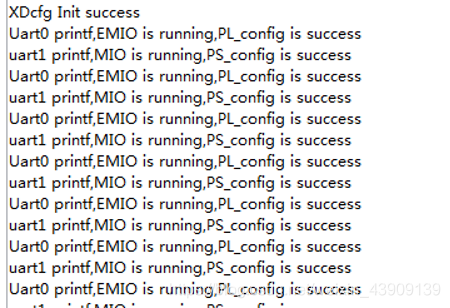

進行UART驗證時，需要的表現是在SDK的串口視窗進行雙串口資訊的列印，但是根據Xil_printf() 函式的實作底層

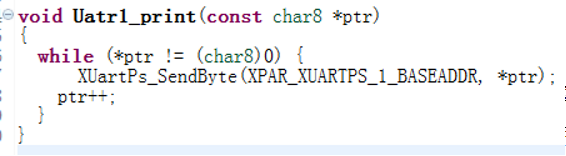

輸出地址為UART0的默認地址，所以無法進行雙串口的資訊列印，這里采用取巧的是實作方式，實作自己的列印函式如以實作雙串口，

由此，兩個驗證性功能測驗完畢，可以進行DEVC的配置和使用，
位元流從存盤加載到PS中，之后進入PCAP是由處理器系統PS中的PCAP bridge負責，“橋”在PS的DevCfg中，此外設的使用和其他類似，根據官方Demo就可以進行配置，

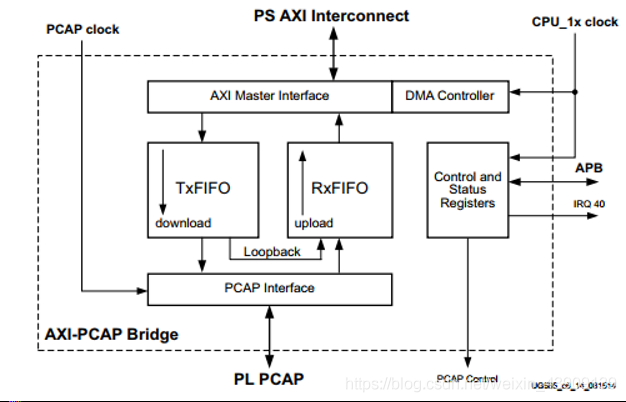

PCAP（processor Configuration Access Port）處理器配置介面，“橋”的兩端連接PS AXI和PL PCAP，溝通軟體和硬體，位元流的搬運由專用DMA完成，提高速率，可以更快的部署，
Xilinx平臺有兩種位元動態重配置，即部分重配置和完整重配置，部分重配置速度快，毫秒級，實作復雜，更多實作的是完整重配置，軟體動態重配置在Linux下可以通過DevCfg驅動進行，裸板的實作可以參考官方Demo例程，
首先進行代碼的撰寫，根據官方例程可以寫出如下的程式：

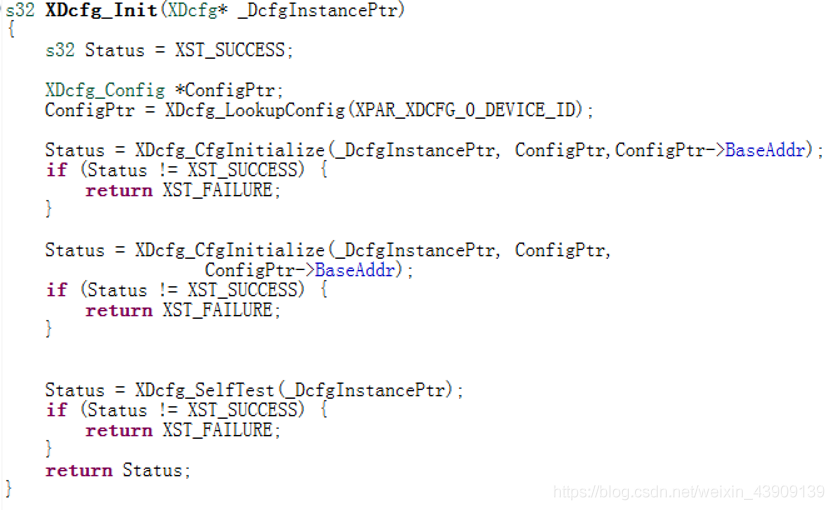

初始化函式

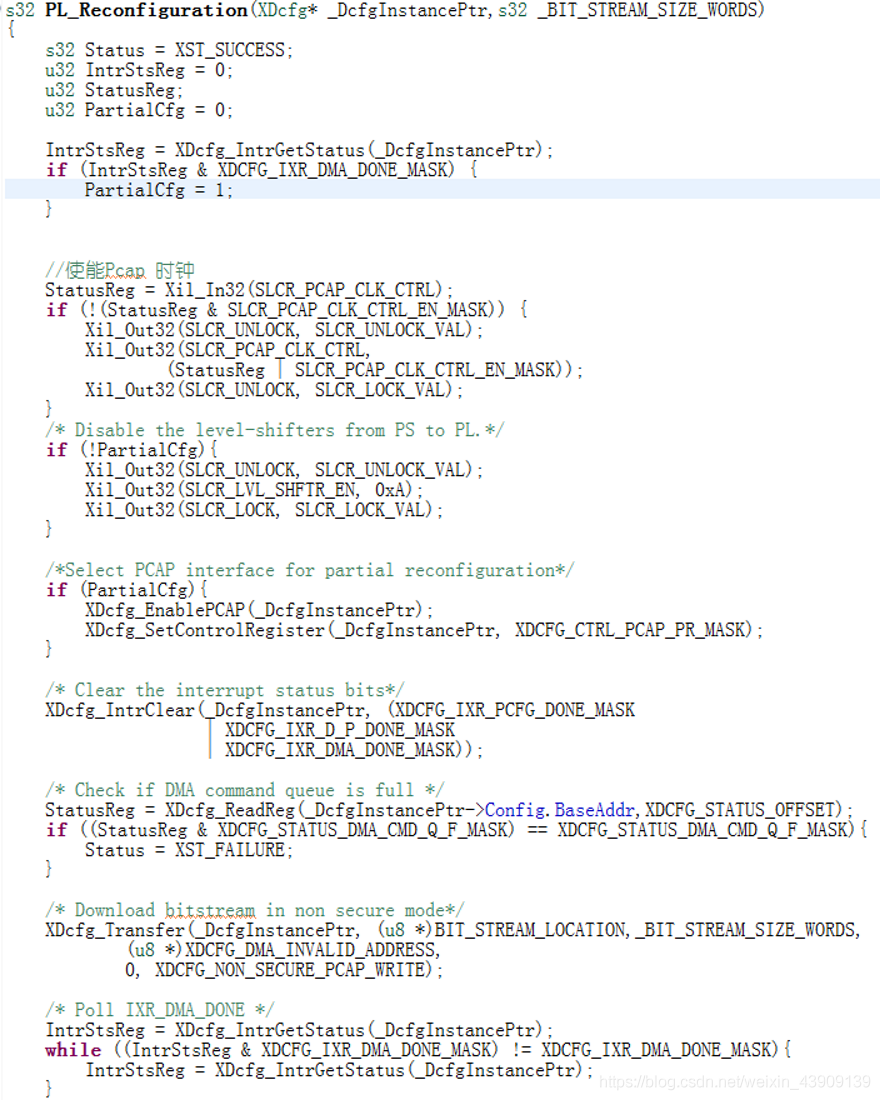

在原始Demo里有兩個關鍵的宏定義BIT_STREAM_LOCATION 和BITSTREAM_SIZE_WORDS，需要注意的是BIT_STREAM_LOCATION要修改為適合系統的地址，默認地址不可用，BITSTREAM_SIZE_WORDS是以32bit表示大小，所以要對bin檔案長度進行計算（length/4），在寫入bin檔案時以16進制表示長度，PL的可配置函式實作如下：

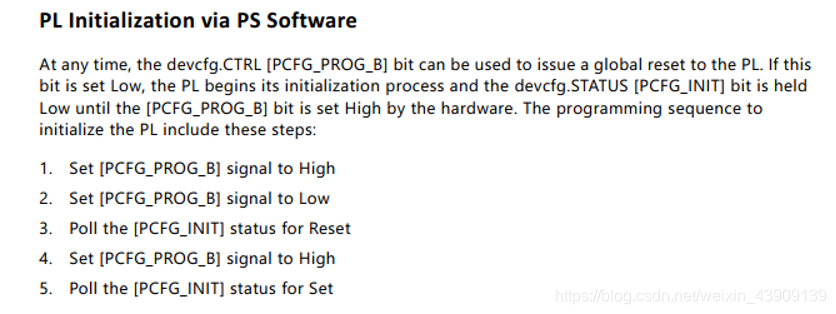

只執行此函式并不能完成對PL的重配置，解決方法參考ug585如下：

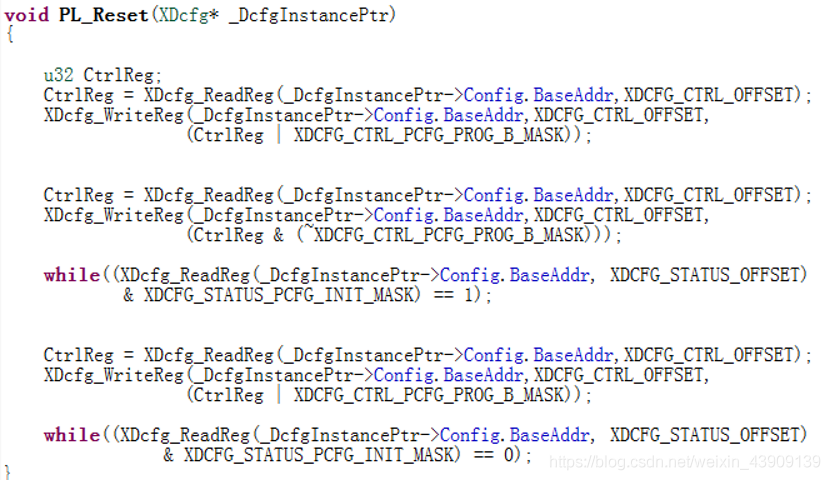

不能完成重配置原因自于沒有對PL進行復位，上述5步操作描述PS對PL執行清除位元流并復位，實作代碼如下：

完成代碼撰寫后進行板級驗證：

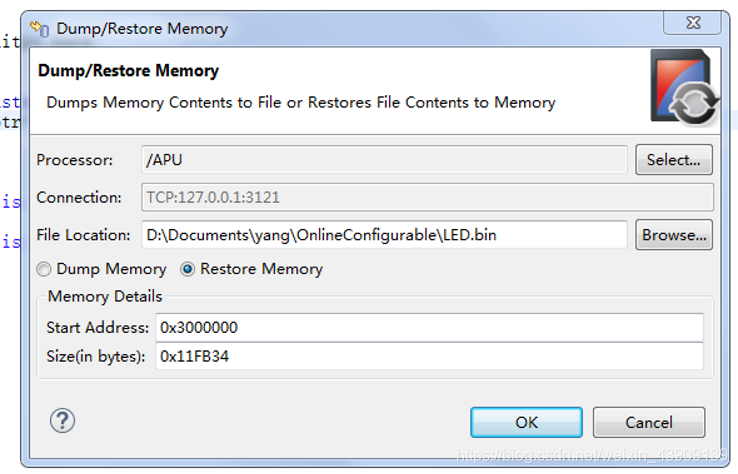

首先將bin檔案放置到板子的DDR，選單欄Xilinx -> Dump/Restore Memory

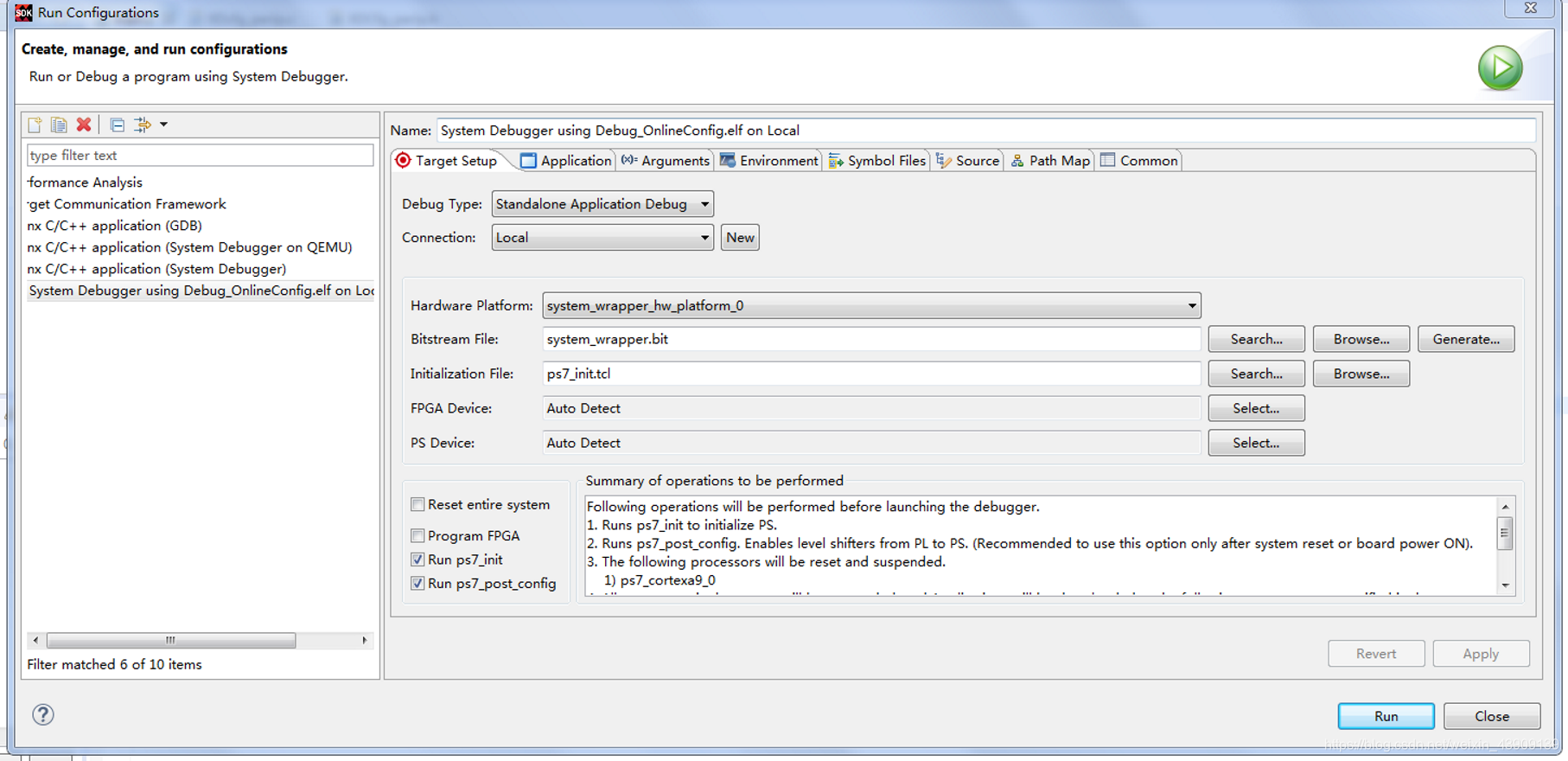

將LED.bin檔案寫入DDR后運行程式，注意不勾選reset entire system和 Program FPGA，順利點亮LED，然后更換UART.bin檔案，


順利重新配置PL
