最近剛剛接觸了單片機方面，關于單片機方面的知識很多也很雜，本科生一般還不會接觸到比較系統的知識，所以在學習的同時，我也把自己的筆記進行了整理，希望能對大家產生幫助，關于單片機的理論知識，我大概會分為五個模塊來進行知識點方面的講解，如果大家也和我一樣，是想要去多學習多了解單片機方面知識的人，可以隨時關注我的博客，首先我們需要了解的最基本的知識便是I/O口的控制，
I/O口控制
cc2530I/O埠說明
cc2530中有21個數字輸入輸出引腳可以進行配置和連接，主要有一下四點功能：
1、 21個數字通用輸入/輸出引腳
2、 通用I/O或外設I/O
3、 輸入上拉或下拉功能
4、外部中斷功能
通用I/O：共２１個，分成三組，p0組、p1 組、p2組，其中的p0和p1組各有八個IO，p2有五個IO，其中只有p1_0、p1_1有20mA的輸出驅動能力，其余都只有4mA，
所有埠都可通過SFR暫存器P0，P1和P2進行位和位元組尋址， 每個埠引腳都可以單獨設定為通用I / O或外設I / O，

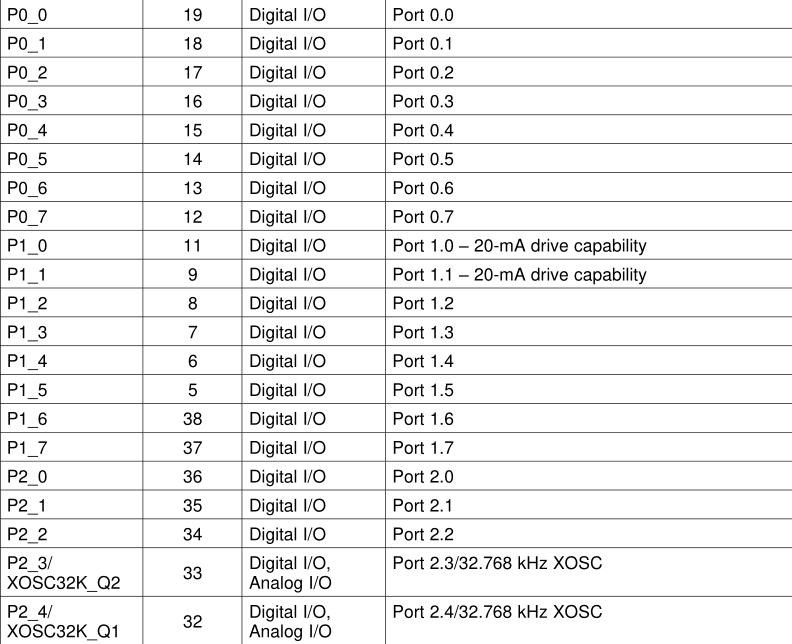

具體IO口影像是這樣的：
位元組地址和位地址
位地址指的是每一位的地址，八位一個位元組，如果把位元組比成一個8位陣列的話，位元組地址就是這個陣列的首地址，一個位里面的內容可以是0或者1，地址是八位二進制，
舉一個簡單一點的例子來說：
AT89S52單片機中規定，累加器A的位元組地址是E0H，規定它的八個位地址是E7H~E0H
如果累加器A此時存數00001011
那么，位元組地址E0H內容是00001011，
位地址E0H的內容是1，
位地址E1H的內容是1，
位地址E2H的內容是0，
位地址E3H的內容是1，
位地址E4H，E5H，E6H，E7H的內容都是0
RAM
隨機存取存盤器，也叫主存，隨時讀寫速度很快，資料易失，一旦斷電，資料立即丟失
I/O相關暫存器說明
1、GPIO功能選擇暫存器——PxSEL
暫存器PxSEL（其中x是埠號0-2）用于將埠中的每個引腳配置為通用I/O引腳或外設I/O引腳，可尋位尋址，默認情況下，復位后，所有數字輸入/輸出引腳都配置為通用輸入引腳，
其中，P2SEL只有第0位至第2位是埠2的功能選擇控制位，第3位至第6位是埠1的外設優先級控制位，
2、GPIO輸入輸出方向選擇暫存器——PxDIR
暫存器PxDIR用于將每個埠的引腳方向設定為輸入方向或輸出方向， 因此，將PxDIR中的相應位設定為1，相應的引腳就變成輸出方向，可位尋址，
位尋址：單片機內部只有RAM和特殊功能暫存器的部分單元有位地址，因此位尋址只能對有位地址的這兩個空間進行尋址操作，
其中，P2DIR只有第0位至第4位是埠2的方向選擇控制位，第6位和第7位是埠0外設優先級控制位，
3、GPIO輸入模式暫存器——PxINP
暫存器PxINP用于設定IO埠的輸入模式，通用I / O埠引腳可配置為具有上拉，下拉或三態操作模式， 默認情況下，復位后，輸入配置為帶有上拉的輸入，如果要取消輸入埠的上拉或下拉功能，必須將PxINP中的相應位設定為1，
I / O埠引腳P1.0和P1.1不具有上拉或下拉功能，
請注意，即使IO埠是外設功能輸入，配置為外設I / O信號的引腳也不具有上拉或下拉功能，
其中，P2INP中，第0位至第4位是埠2的輸入模式選擇位，第5位至第7位是埠0、埠1、埠2的上下拉選擇位，
