引入
AOE網和AOV網

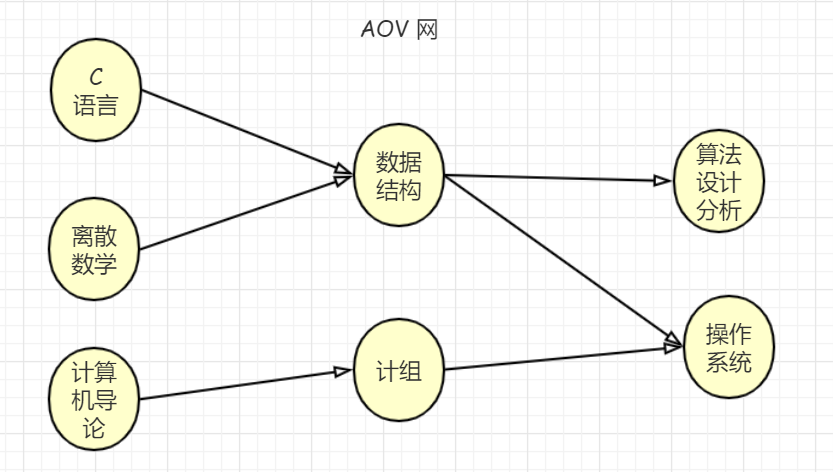

上一篇的拓撲排序中提到了AOV網（Activity On Vertex Network），與之相對應的是AOE網（Activity on edge network），即邊表示活動的網，
AOV用頂點表示活動的網，描述活動之間的制約關系，

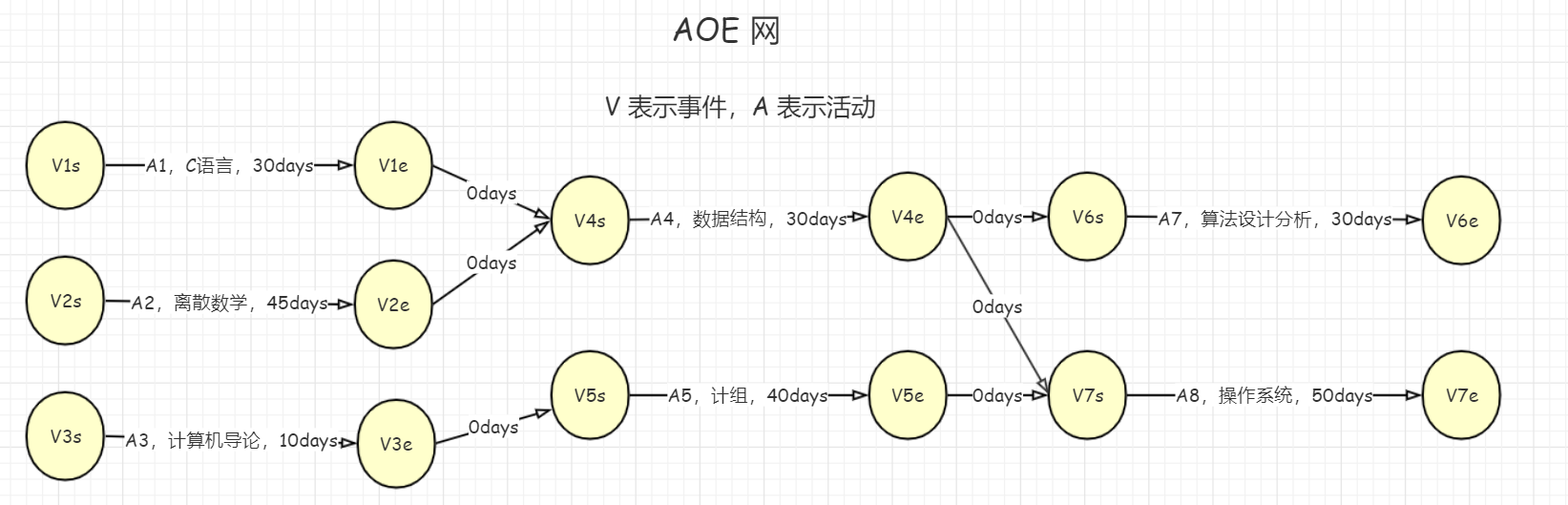

AOE是帶權值的有向圖，以頂點表示事件，以邊表示活動，邊上的權值表示活動的開銷（如專案工期），AOE 是建立在子程序之間的制約關系沒有矛盾的基礎之上，再來分析整個程序需要的開銷，所以如果給定AOV網中各頂點活動所需要的時間，則可以轉換為AOE網，較為簡單的方法就是把每個頂點都拆分成兩個頂點，分別表示活動的起點和終點
事件和活動

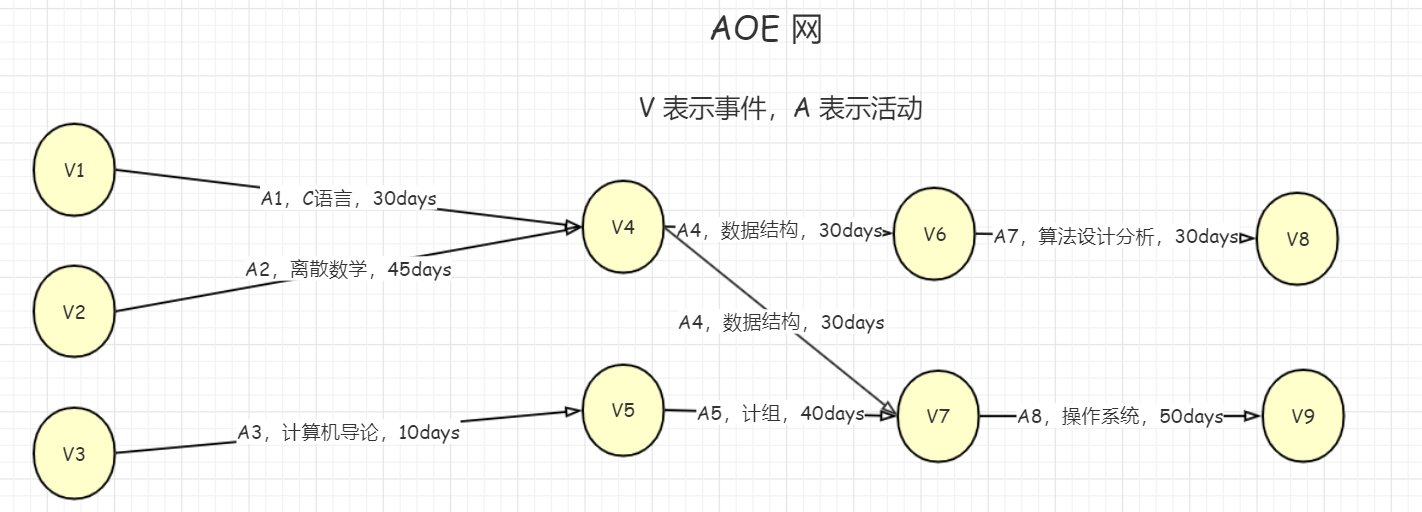

把上圖轉換成一般的AOE圖如下
“活動”表示學習課程的程序，而“事件”表示的是一個時間點或者說一種狀態（自己的理解），開始和完成活動是一個事件，比如：V4表示學完C語言，而這個事件同時也代表這前面的課程都已經學完了，可以開始學后面的課程了，
關鍵路徑
AOE一般用來估算工程的完成時間，AOE表示工程的流程，把沒有入邊的稱為始點或者源點，沒有出邊的頂點稱為終點或者匯點，一般情況下，AOE只有一個源點一個匯點，但上面用的例圖就不止一個，如果碰到這種情況，就可以再加一個“超級源（終）點”，連接所有入（出）度為0的點（不加也不會影響最后的答案），
關鍵路徑：從源點到匯點具有最長路徑（強調：就是AOE網中權值和最大的路徑），在關鍵路徑上的活動叫關鍵活動，但為什么是最大長度呢？
關鍵路徑是AOE網中的最長路徑，也是整個工程的最短完成時間，如何理解此處的“最長”和“最短”呢？比如我們想要把“演算法設計分析”學完，那么需要的時間就是$max(A1,A2)+(A4)+(A7) = 105days$，那么這105days是最長路徑，也是整個工程的最短完成時間，如果我們試圖縮短學習的時間，那么縮短“C語言”課程的學習時間顯然是沒有用的，只有縮短關鍵路徑上的關鍵活動時間才可以減少整個專案的時間，比如讓“離散數學”的時間縮短為30days，則總時間就會減少為90days，
來看四個定義（活動是一個程序，用“開始”，事件是一個時間點，用“發生”）：
活動的最早開始時間 ETE(earliest time of edge)：所有前導活動都完成，可以開始的時間，
活動的最晚開始時間 LTE(latest time of edge)：不推遲工期的最晚開工時間，
事件的最早發生時間 ETV(earliest time of vertex)：可以等價理解為舊活動的最早結束時間 或 新活動的最早開始時間
事件的最晚發生時間 LTV(latest time of vertex)：可以等價理解為就活動的最晚結束時間 或 新活動的最晚開始時間
舉例說明一下，“資料結構”課程的活動最早開始時間就是“離散數學”學完，45days，對于“C語言”課程來說，需要30days，而“離散數學”需要45days，那么“C語言”在“離散數學”開始后的15days，再開始也不會延遲整個學習的時間，這就是活動最晚開始時間，
演算法描述
我們把關鍵路徑上的活動稱作關鍵活動，那么對于關鍵活動來說，它們是不允許拖延的，因此這些活動的最早開始時間必須是等于最晚開始時間，同理，把關鍵路徑上的事件稱作關鍵事件，他們的最早發生時間也是等于最晚發生時間，因此可以設定陣列$E$和$L$，其中$E[r]$和$L[r]$分別表示活動$A_r$的最早開始時間和最晚開始時間，于是，我們只要求出這兩個陣列就可以通過判斷$E[r]==L[r]$來確定$r$是否為關鍵活動了，
再引入兩個新的陣列$VE$和$VL$，其中$VE[i]$和$VL[i]$分別表示事件$i$的最早發生時間和最晚發生時間，

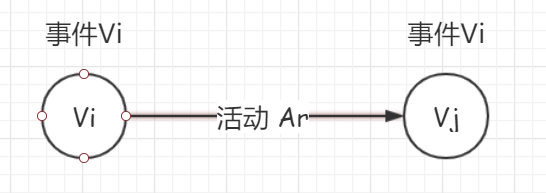

舉個例子，看下圖
我們可以得出以下四個等式
1.事件$V_i$的最早發生時間就是活動$A_r$的最早開始時間，即$E[r]=VE[i]$
2.事件$V_j$的最早發生時間就是活動$A_r$的最早開始時間$+$活動$A_r$的權值，即$E[r]+length[r]=VE[j]$
3.事件$V_i$的最晚發生時間就是活動$A_r$的最晚開始時間，即$VL[i]=L[r]$
4.事件$V_j$的最晚發生時間就是活動$A_r$的最晚開始時間$+$活動$A_r$的權值，即$VL[j]=L[r]+length[r]$
把1、2合起來就是$VE[j]=VE[i]+length[r]$，把3、4合起來就是$VL[i]=VL[j]-length[r]$，這樣我們就可以先要求出$VE$和$VL$這兩個陣列，然后通過上面的等式得到$E$和$L$陣列，
求VE陣列
根據$VE[j]=VE[i]+length[r]$，假設我們已知了事件$V_{i1},...V_{ik}$的最早發生時間$VE[i_{1}]....VE[i_{k}]$，那么事件$V_j$的最早發生時間就是$max(VE[i_{1}]+length[r_{1}],...,VE[i_{k}]+length[r_{k}])$，取最大值就是所有能到達$V_j$的活動中最后一個完成的時間，因為只有它們都完成后，$V_j$才算“激活”，
也就是有這樣一個式子$$VE\left[ j\right] =\max \left( VE\left[ i_{p}\right] +length\left[ r_{p}\right] \right),\ p=1,2,...,k$$
如果要計算出$VE[j]$的正確值，就必須在訪問$V_j$之前$VE[i_{1}]....VE[i_{k}]$都已經得到，也就是在訪問某個結點的時候保證它的前驅結點都已經訪問完畢了，這就需要用到上一篇的拓撲排序了，此部分代碼如下：
const int N = 30000; vector<pair<int, int>>G[N + 5];//first是下一個結點、second是權值 stack<int>topoOrder; void topologicalSort() { queue<int >q; for (int i = 1; i <= n; i++) if (inDegree[i] == 0) q.push(i); while (!q.empty()) { int u = q.front(); q.pop(); topoOrder.push(u); for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first; if (--inDegree[v] == 0) { q.push(v); } //用VE[u]來更新u的后繼結點 VE[v] = max(VE[u] + G[u][i].second, VE[v]); } } }
求VL陣列
同理，根據$VL[i]=VL[j]-length[r]$，假設已經算好了事件$V_{j1},...V_{jk}$的最晚發生時間$VL[j_{1}]....VL[j_{k}]$，那么事件$V_i$的最晚發生時間就是$min(VL[j_{1}]-length[r_{1}],...,VL[j_{k}]-length[r_{k}])$，取最小值就是取所有從$V_i$出發的活動的最早開始的時間，因為必須滿足所有$V_{j1},...V_{jk}$不會延期，
也就是有這樣一個式子$$VL\left[ i\right] =\min \left( VL\left[ j_{p}\right] -length\left[ r_{p}\right] \right),\ p=1,2,...,k$$
跟$VE$陣列相類似，如果想要計算出$VL[i]$的正確值，就必須在訪問$V_i$之前$VL[j_{1}]....VL[j_{k}]$都已經得到，跟求$VE$陣列剛好相反，也就是在訪問某個結點的時候保證它的后繼結點都已經訪問完畢了，這就需要用到逆拓撲序列來實作，所以我們上面實作的時候用$Stack$把拓撲序列存了起來，此部分代碼如下：
const int inf = 1 << 30; //因為終點一定是關鍵事件，所以終點的最晚發生時間是等于最早發生時間 VL[n] = VE[n]; fill(VL, VL + n, inf); //上面兩句分開寫便于理解，這兩句可以寫成一句fill(VL,VL+n+1,VE[n]); //如果題目默認n是匯點，那么VE[n]就是最長路徑，給VL陣列賦初值一樣可以起到inf的作用 //如果題目沒明確說明n是匯點，則遍歷一遍求VE的最大值，去代替VE[n]即可 while (!topoOrder.empty()) { int u = topoOrder.top(); topoOrder.pop(); for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first; VL[u] = min(VL[u], VL[v] - G[u][i].second); } }
主體代碼
最后只需要根據$$E[r]+length[r]=VE[j]\\ VL[j]=L[r]+length[r]$$計算出$E_i$和$L_i$，判斷是否相等即可，完整代碼如下：
const int N = 10000; vector<pair<int, int>>G[N + 5];//后繼節點、權值 stack<int>topoOrder; int n, m, inDegree[N + 5], VE[N + 5], VL[N + 5]; //結點編號為1~n void topologicalSort() { queue<int >q; for (int i = 1; i <= n; i++) if (inDegree[i] == 0) { q.push(i); } while (!q.empty()) { int u = q.front(); q.pop(); topoOrder.push(u); for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first; inDegree[v]--; if (inDegree[v] == 0) { q.push(v); } //用VE[u]來更新u的后繼節點 VE[v] = max(VE[u] + G[u][i].second, VE[v]); } } fill(VL, VL + n + 1, VE[n]); while (!topoOrder.empty()) { int u = topoOrder.top(); topoOrder.pop(); for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first; VL[u] = min(VL[u], VL[v] - G[u][i].second); } } for (int u = 1; u <= n; u++) { for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first, d = G[u][i].second; if (VE[u] == VL[v] - d ) { //u-->v是一條關鍵路徑 } } } }
例題
求關鍵路徑長度
http://acm.hdu.edu.cn/showproblem.php?pid=4109
這題只要求關鍵路徑長度，不要求列舉出來，那就只要把VE陣列求出來即可
#include <iostream> #include <fstream> #include <algorithm> #include <queue> #include <stack> #include <stdio.h> #include <vector> using namespace std; const int N = 1000; vector<pair<int, int>>G[N + 5];//后繼節點、權值 int n, m, inDegree[N + 5], VE[N + 5], VL[N + 5]; void topologicalSort() { queue<int >q; for (int i = 0; i < n; i++) if (inDegree[i] == 0) { q.push(i); } while (!q.empty()) { int u = q.front(); q.pop(); for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first; inDegree[v]--; if (inDegree[v] == 0) { q.push(v); } //用VE[u]來更新u的后繼節點 VE[v] = max(VE[u] + G[u][i].second, VE[v]); } } } int main() { #ifdef LOCAL fstream cin("data.in"); #endif // LOCAL //while (cin >> n >> m) { while (scanf("%d%d", &n, &m) != EOF) { for (int i = 0; i < n; i++) { G[i].clear(); VE[i] = inDegree[i] = 0; } for (int i = 0; i < m; i++) { int c1, c2, c3; scanf("%d%d%d", &c1, &c2, &c3); //cin >> c1 >> c2 >> c3; G[c1].push_back(make_pair(c2, c3)); inDegree[c2]++; } topologicalSort(); //終點不確定，遍歷找最大值 int res = 0; for (int i = 0; i < n; i++) { res = max(res, VE[i]); } printf("%d\n", res + 1);//按題目意思最小時間為1，所以需要+1 } return 0; }View Code
標準版關鍵路徑
https://acm.sdut.edu.cn/onlinejudge2/index.php/Home/Index/problemdetail/pid/2498.html
最后要求輸出字典序最小的關鍵路徑，輸出時稍作一點點處理就行了，（題目沒有說明，但是資料默認$n$為匯點，交了之后才發現自己寫的好像不太對還是過了，，，）
#include <iostream> #include <fstream> #include <algorithm> #include <queue> #include <stack> #include <stdio.h> #include <vector> using namespace std; const int N = 10000; vector<pair<int, int>>G[N + 5];//后繼節點、權值 stack<int>topoOrder; int n, m, inDegree[N + 5], VE[N + 5], VL[N + 5]; void topologicalSort() { queue<int >q; for (int i = 1; i <= n; i++) if (inDegree[i] == 0) { q.push(i); } while (!q.empty()) { int u = q.front(); q.pop(); topoOrder.push(u); for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first; inDegree[v]--; if (inDegree[v] == 0) { q.push(v); } //用VE[u]來更新u的后繼節點 VE[v] = max(VE[u] + G[u][i].second, VE[v]); } } //int res = 0; //for (int i = 1; i <= n; i++) { // res = max(res, VE[i]); //} //printf("%d\n", res); printf("%d\n", VE[n]);//如果題目沒說明n就是匯點，這兩行的VE[n]都必須改成上面的res fill(VL, VL + n + 1, VE[n]); while (!topoOrder.empty()) { int u = topoOrder.top(); topoOrder.pop(); for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first; VL[u] = min(VL[u], VL[v] - G[u][i].second); } } int flag = -1; for (int u = 1; u <= n; u++) { for (int i = 0; i < G[u].size(); i++) { int v = G[u][i].first, d = G[u][i].second; if (VE[u] == VL[v] - d && (flag == -1 || u == flag)) { flag = v; cout << u << ' ' << v << endl; } } } } int main() { #ifdef LOCAL fstream cin("data.in"); #endif // LOCAL //while (cin >> n >> m) { while (scanf("%d%d", &n, &m) != EOF) { for (int i = 1; i <= n; i++) { G[i].clear(); VL[i] = VE[i] = inDegree[i] = 0; } for (int i = 0; i < m; i++) { int u, v, w; scanf("%d%d%d", &u, &v, &w); //cin >> u >> v >> w; G[u].push_back({ v, w }); inDegree[v]++; } topologicalSort(); } return 0; } /*************************************************** User name: vsdj Result: Accepted Take time: 52ms Take Memory: 1088KB Submit time: 2019-10-27 16:36:34 ****************************************************/View Code
