最近在淘寶入手了一塊ILI9341彩色螢屏，支持320x240解析度，之前一直很好奇這類單片機驅動的彩色螢屏的原理，就打算自己寫一個驅動，從電流層面操控ILI9341螢屏，話不多說，我們開始吧(￣▽￣)~*

1.ILI9341芯片和ILI9341驅動板

首先這里要明確兩個概念，ILI9341芯片和ILI9341驅動板，

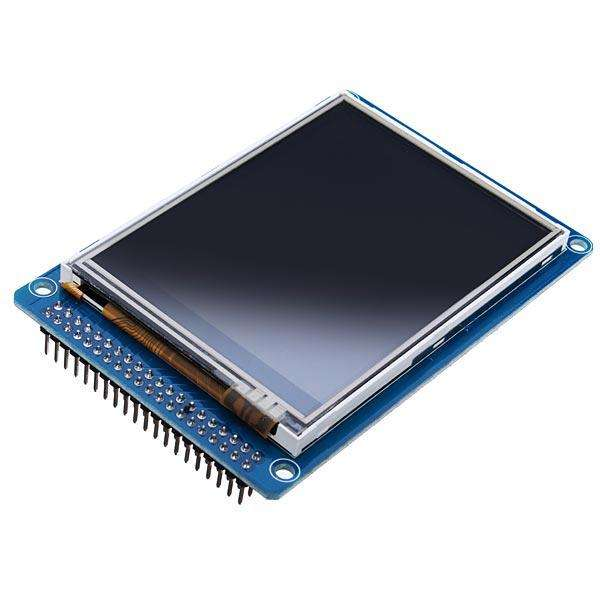

ILI9341芯片是ilitek發布的液晶驅動芯片，是這個樣子的：

而淘寶上的ILI9341驅動板是把ILI9341芯片、螢屏和針腳焊接在一起的電路板，它可能是這個樣子的：

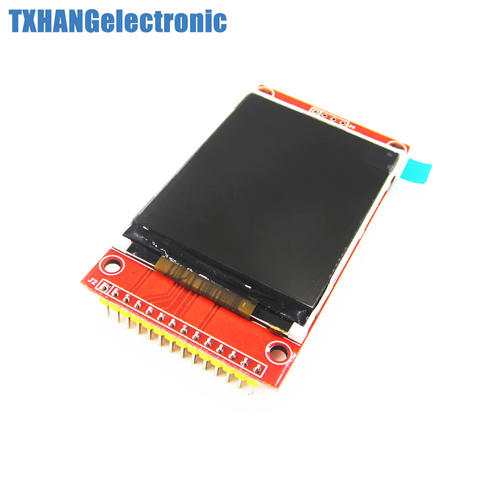

也可能是這個樣子的：

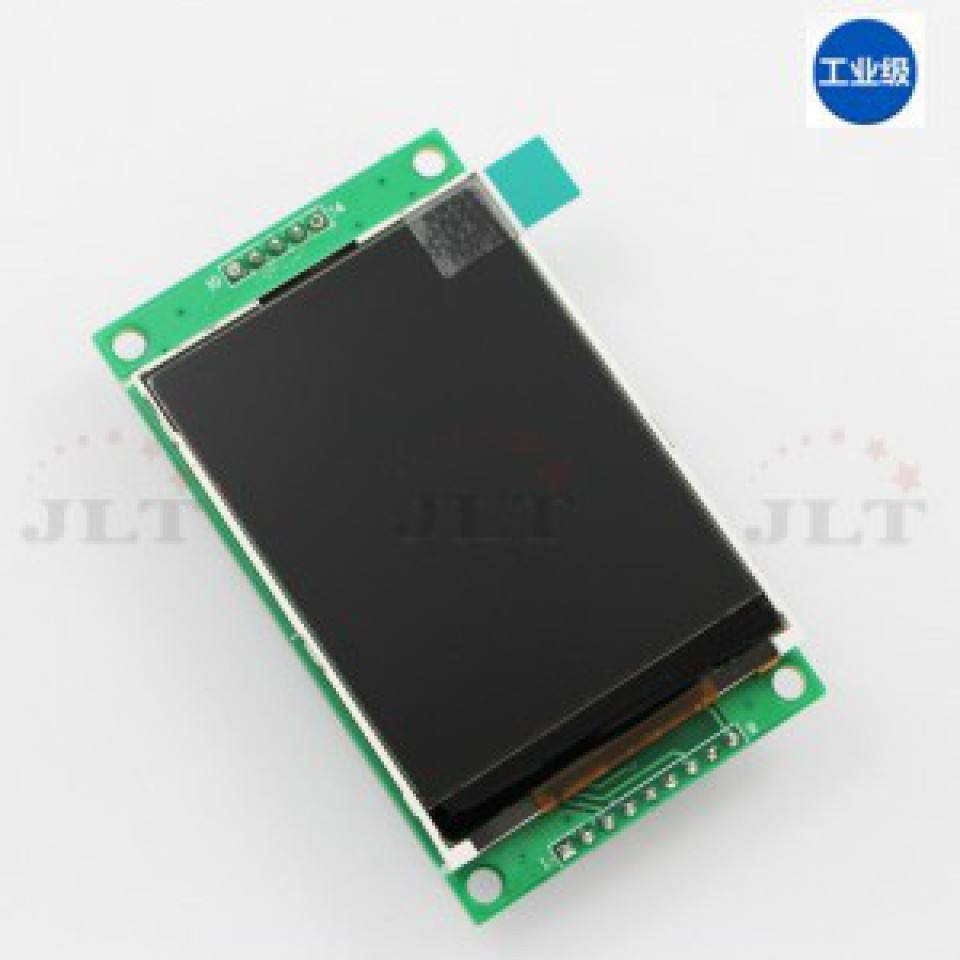

 還可能是這個樣子的：



沒錯，不同的廠家可以制造不同形狀，不同介面的ILI9341驅動板，但他們上面都有ILI9341芯片，所以我們可以用相同的方法操作它，

2.如何操作它呢？

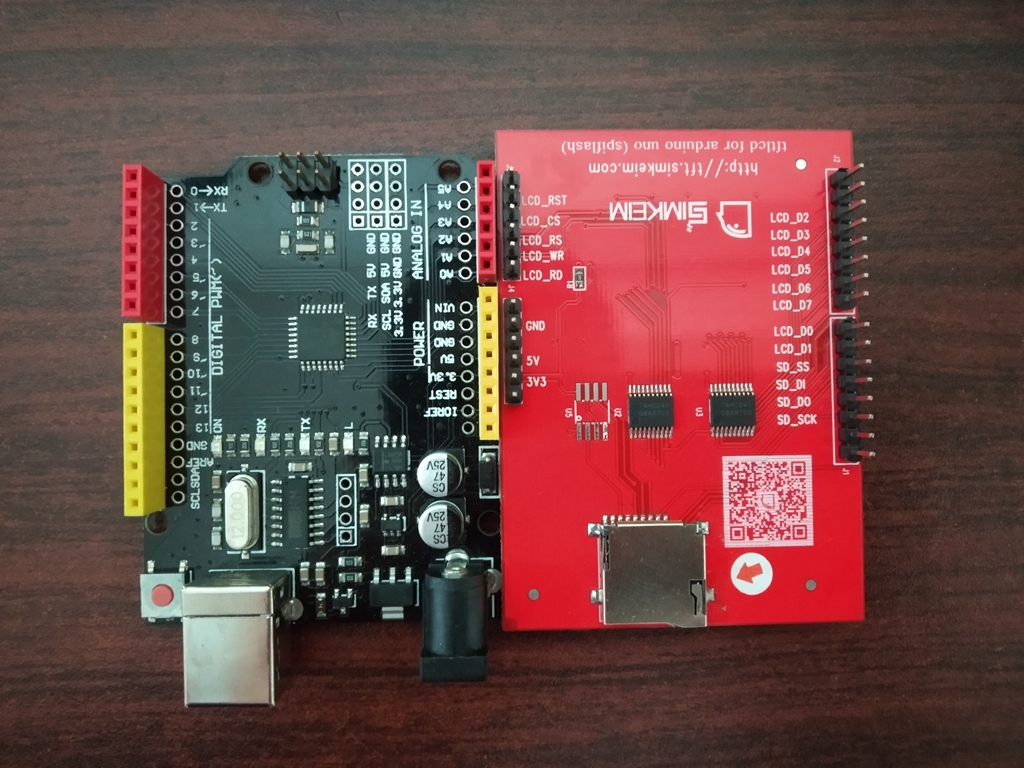

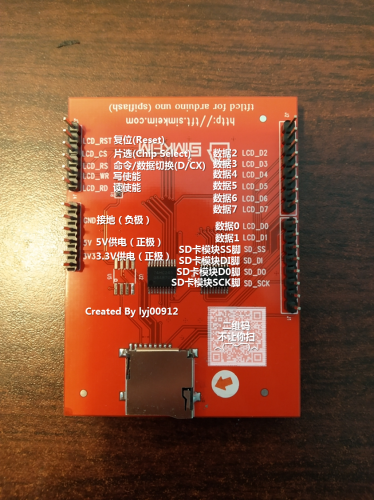

這是ILI9341驅動板的背面，我在上面做了些標注，應該會方便理解些，我們只要控制這些針腳的通電與否（高電平與低電平），就能夠獲得操控這塊螢屏的“完整權限”！那這些針腳的定義是什么呢？我們一個一個看：

左上角有五個最重要的針腳，分別是LCD_RST、LCD_CS、LCD_RS、LCD_WR和LCD_RD：（直接用文字寫不能冒號對齊，沒辦法，開個代碼框(￣▽￣)~*）

LCD_RST ： 即LCD Reset，用于在通電之后復位，初始化整個模塊，

LCD_CS  ： 即LCD Chip Select，用于多個芯片之間的片選操作，由于這塊驅動板只有一個可用的芯片，所以一般該針腳不通電，

LCD_RS  ： 又稱D/CX信號線，用于切換寫命令（Command）和寫資料（Data），當對顯示屏寫命令（Command）時，應該讓針腳不通電，當對顯示屏寫資料（Data）時，應該讓針腳通電，

LCD_WR  ： 寫使能，當LCD_WR不通電，并且LCD_RD通電時，資料傳輸方向為寫入，

LCD_RD  ： 讀使能，

左下角的針腳負責供電，不細講，

右上角的LCD_D0到LCD_D7是資料腳，通過控制它的通電與否來傳輸8個位元，也就是8個0或1，這種方式可以傳輸一個最小值0，最大值255的數字，我們用它來傳輸所有命令和資料，

右下角的SD_SS,SD_DI,SD_D0,SD_SCK適用于控制SD卡讀寫的，不屬于ILI9341的范疇，我們先不討論，

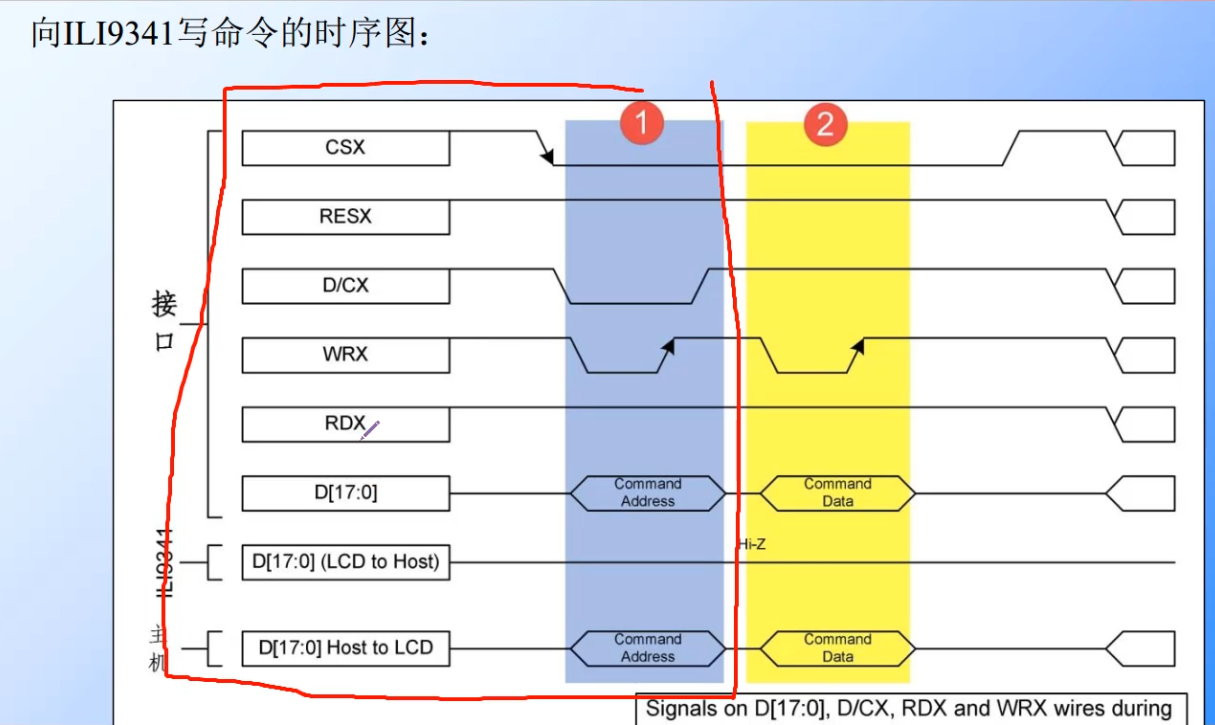

那么，如何操作它呢？這張圖能夠很清楚的說明：（下面用拉低代表示不通電，拉高表示通電，這樣術語會更加標準）



  • 單片機開機，ILI9341驅動板接收到電流，開始進入待命狀態
  • 拉低LCD_CS片選信號，選擇對ILI9341芯片發送命令
  • 通過拉高拉低LCD_D0到LCD_D7資料腳，來表示二進制資料
  • 拉低拉高LCD_RS針腳來告訴機器這是一個命令，還是一個資料
  • 拉低LCD_WR，進行寫使能（可以理解為按下回車鍵，把LCD_D0到D7的資料發送出去）

這就是發送一個命令或者資料的方法，二進制，十進制和十六進制的轉換和表達先直接略過，如果要展開，那可能可以出一本書了( ? ?ω?? )?，關于LCD_D0到D7腳應該發送什么，ILITEK在設計ILI9341時就已經規定好了，中文檔案在此：

接下來，就是，愉快的，編碼時間啦( ? ?ω?? )?！！！

3.兼容性設定

不知剛才你有沒有注意到資料腳是從LCD_D2開始的？那是因為Arduino Uno開發板的第0和1腳是USB針腳，不能被使用，只能從第2個針腳開始設計：

那我們在編程時要用到LCD_D0和LCD_D1時，就必須寫成8和9，另外不同機器腳位也不一樣，所以我用宏定義來簡化程式：

#define LCD_D0   8
#define LCD_D1   9
#define LCD_D2   2
#define LCD_D3   3
#define LCD_D4   4
#define LCD_D5   5
#define LCD_D6   6
#define LCD_D7   7
#define LCD_RD   A0
#define LCD_WR   A1
#define LCD_RS   A2
#define LCD_CS   A3
#define LCD_RST  A4

這樣即解決了LCD_D0和LCD_D1腳的問題，還搞定的不同開發板的兼容性問題，由于#define是在預編譯階段生成的，所以不會影響代碼運行的速度，

4.發送命令和資料

呼叫這塊螢屏的方法很明確，就是寫入2進制數字，通過設計廠商提供的命令表發送相應的2進制命令和資料，實作操控，這樣做的好處是無論你使用的是什么機器，什么驅動板，只要實作了LcdWriteCommand()和LcdWriteData()兩個函式，就可以實作對螢屏的完全控制，

你當然可以用最直接的辦法去控制引腳，比如digitalWrite():

void LcdWriteCommand(unsigned char d){
  //Write Command Mode On
  digitalWrite(LCD_RS,LOW);
  //Write Datas to LCD_D0 to LCD_D7
  digitalWrite(LCD_D0,d%2);
  d = d >> 1;
  digitalWrite(LCD_D1,d%2);
  d = d >> 1;
  digitalWrite(LCD_D2,d%2);
  d = d >> 1;
  digitalWrite(LCD_D3,d%2);
  d = d >> 1;
  digitalWrite(LCD_D4,d%2);
  d = d >> 1;
  digitalWrite(LCD_D5,d%2);
  d = d >> 1;
  digitalWrite(LCD_D6,d%2);
  d = d >> 1;
  digitalWrite(LCD_D7,d%2);
  d = d >> 1;
  //Enable Datas
  digitalWrite(LCD_WR,LOW);
  digitalWrite(LCD_WR,HIGH);
}

void LcdWriteData(unsigned char d){
  //Write Data Mode On
  digitalWrite(LCD_RS,HIGH);
  //Write Datas to LCD_D0 to LCD_D7
  digitalWrite(LCD_D0,d%2);
  d = d >> 1;
  digitalWrite(LCD_D1,d%2);
  d = d >> 1;
  digitalWrite(LCD_D2,d%2);
  d = d >> 1;
  digitalWrite(LCD_D3,d%2);
  d = d >> 1;
  digitalWrite(LCD_D4,d%2);
  d = d >> 1;
  digitalWrite(LCD_D5,d%2);
  d = d >> 1;
  digitalWrite(LCD_D6,d%2);
  d = d >> 1;
  digitalWrite(LCD_D7,d%2);
  d = d >> 1;
  //Enable Datas
  digitalWrite(LCD_WR,LOW);
  digitalWrite(LCD_WR,HIGH);
}

但是這樣做的話，速度嘛，，，看看這個，你就不會想用digitalWrite了：



 單片機中，速度為王，我們還是直接改Register吧：

void LcdWriteCommand(unsigned char d){
  //Write Command Mode On
  fastDigitalWriteLOW(LCD_RS);
  //Write Datas to LCD_D0 to LCD_D7
  PORTD = (PORTD & B00000011) | ((d) & B11111100);
  PORTB = (PORTB & B11111100) | ((d) & B00000011);
  //Enable Datas
  fastDigitalWriteLOW(LCD_WR);
  fastDigitalWriteHIGH(LCD_WR);
}

void LcdWriteData(unsigned char d){
  //Write Command Mode On
  fastDigitalWriteHIGH(LCD_RS);
  //Write Datas to LCD_D0 to LCD_D7
  PORTD = (PORTD & B00000011) | ((d) & B11111100);
  PORTB = (PORTB & B11111100) | ((d) & B00000011);
  //Enable Datas
  fastDigitalWriteLOW(LCD_WR);
  fastDigitalWriteHIGH(LCD_WR);
}

這段代碼中，我用了宏定義來實作fastDigitalWriteHIGH()和fastDigitalWriteLOW()，這兩個定義能避免函式的堆疊呼叫，其實用行內函式來寫也可以實作：

inline void fastDigitalWriteHIGH(int Pin){
  *(portOutputRegister(digitalPinToPort(Pin)))|=digitalPinToBitMask(Pin);
  return;
}

但我就是喜歡宏定義，而且宏定義行數少些，

另外你可能會疑惑：什么是PORTB和PORTD？

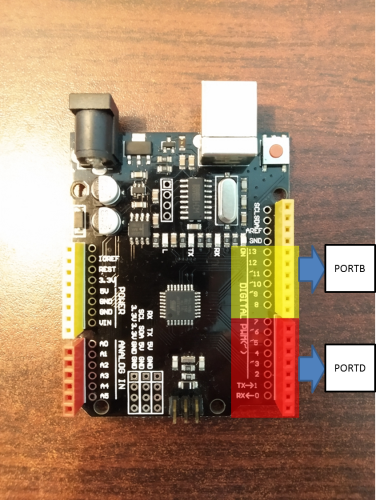

PORTB其實就是針腳8-13，PORTD其實就是針腳0-7：





 假如你有一個這樣的二進制數：

00000100

把他轉換成十進制：

4

再把它賦值給PORTD

PORTD = 4;

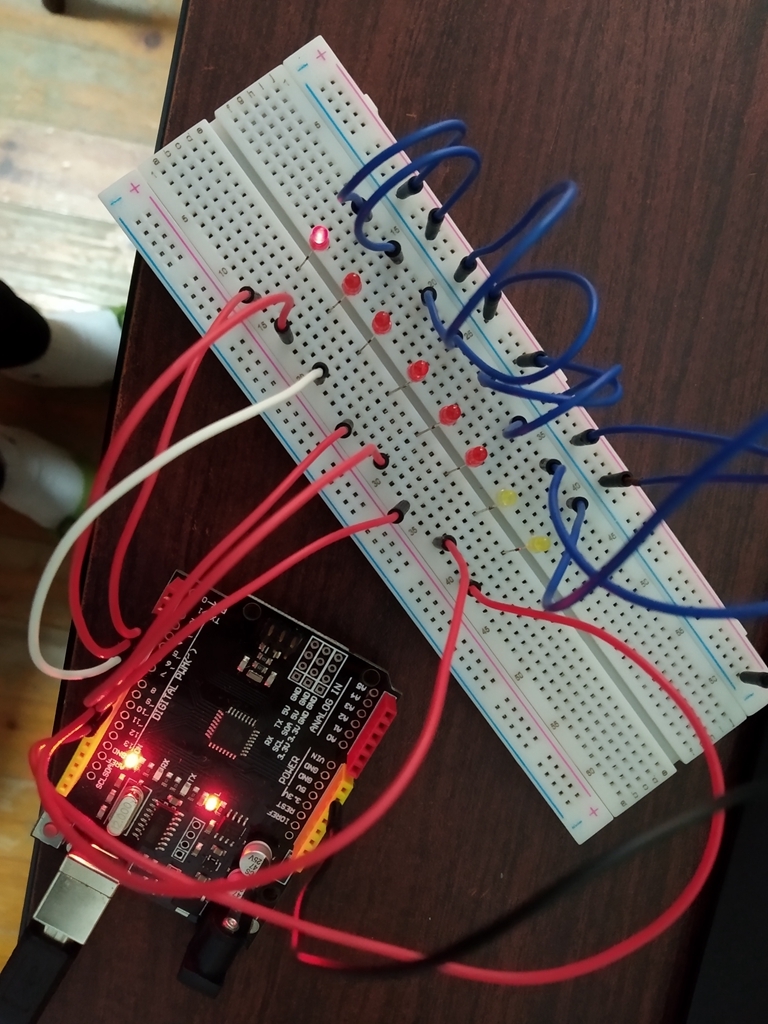

你就會發現針腳2通電了（圖中連接到左邊第一個紅色燈泡）：





 這就是PORTD的真正意義，它使用一個從0到255的數，記錄針腳0到7的通電情況，

那我們為什么不用digitalWrite()，而是要用PORTB和PORTD呢？因為快啊(￣▽￣)~*

5.Enjoy!

我們剛剛實作了LcdWriteCommand()和LcdWriteData()兩個函式，現在，我們就可以實作對螢屏的完全控制了！

首先，先運行一段初始化命令：

  //Initialize Data Pins
  pinMode(LCD_D0,OUTPUT);
  pinMode(LCD_D1,OUTPUT);
  pinMode(LCD_D2,OUTPUT);
  pinMode(LCD_D3,OUTPUT);
  pinMode(LCD_D4,OUTPUT);
  pinMode(LCD_D5,OUTPUT);
  pinMode(LCD_D6,OUTPUT);
  pinMode(LCD_D7,OUTPUT);

  //Initialize Command Pins
  pinMode(LCD_RD,OUTPUT);
  pinMode(LCD_WR,OUTPUT);
  pinMode(LCD_RS,OUTPUT);
  pinMode(LCD_CS,OUTPUT);
  pinMode(LCD_RST,OUTPUT);
  digitalWrite(LCD_CS,LOW);
  digitalWrite(LCD_RD,HIGH);
  digitalWrite(LCD_WR,LOW);

  //Reset
  digitalWrite(LCD_RST,HIGH);
  delay(5);
  digitalWrite(LCD_RST,LOW);
  delay(15);
  digitalWrite(LCD_RST,HIGH);
  delay(15);

  LcdWriteCommand(0xCB);
  LcdWriteData(0x39);
  LcdWriteData(0x2C);
  LcdWriteData(0x00);
  LcdWriteData(0x34);
  LcdWriteData(0x02);

  LcdWriteCommand(0xCF);
  LcdWriteData(0x00);
  LcdWriteData(0XC1);
  LcdWriteData(0X30);

  LcdWriteCommand(0xE8);
  LcdWriteData(0x85);
  LcdWriteData(0x00);
  LcdWriteData(0x78);

  LcdWriteCommand(0xEA);
  LcdWriteData(0x00);
  LcdWriteData(0x00);

  LcdWriteCommand(0xED);
  LcdWriteData(0x64);
  LcdWriteData(0x03);
  LcdWriteData(0X12);
  LcdWriteData(0X81);

  LcdWriteCommand(0xF7);
  LcdWriteData(0x20);

  LcdWriteCommand(0xC0);    //Power control
  LcdWriteData(0x23);   //VRH[5:0]

  LcdWriteCommand(0xC1);    //Power control
  LcdWriteData(0x10);   //SAP[2:0];BT[3:0]

  LcdWriteCommand(0xC5);    //VCM control
  LcdWriteData(0x3e);   //Contrast
  LcdWriteData(0x28);

  LcdWriteCommand(0xC7);    //VCM control2
  LcdWriteData(0x86);   //--

  LcdWriteCommand(0x36);    // Memory Access Control
  LcdWriteData(0x48);

  LcdWriteCommand(0x3A);
  LcdWriteData(0x55);

  LcdWriteCommand(0xB1);
  LcdWriteData(0x00);
  LcdWriteData(0x18);

  LcdWriteCommand(0xB6);    // Display Function Control
  LcdWriteData(0x08);
  LcdWriteData(0x82);
  LcdWriteData(0x27);

  LcdWriteCommand(0x11);    //Exit Sleep
  delay(120);

  LcdWriteCommand(0x29);    //Display on
  LcdWriteCommand(0x2c);

這么多！不要怕，原樣復制過去運行就好，這段命令是按照ILITEK設計檔案中的規則發送的，用于初始化螢屏，運行完這段命令之后，我們就可以開始發自己的命令了，

我們試著來清一下屏，清屏就是指定一塊區域，然后給螢屏每一個像素點的顏色為白色，這樣就好了，

首先定義我們要寫入的區域，這里就是從(0,0)寫入到(239,319)：

int x1 = 0;
int x2 = 239;
int y1 = 0;
int y2 = 319;

接著通知螢屏我們要寫入的區域的X坐標的起始、終止位置（命令0x2a）：

LcdWriteCommand(0x2a);

然后發送X坐標的起始位置（x1），和X坐標的終止位置（x2），我們的機器一次只能發送八位數字，但八位數字最大只能表示255，所以我們要分兩次發送，先發送前八位，再發送后八位：

LcdWriteData(x1>>8);
LcdWriteData(x1);
LcdWriteData(x2>>8);
LcdWriteData(x2);

Y坐標也是一樣，只是把通知命令改成0x2b：

LcdWriteCommand(0x2b);
LcdWriteData(y1>>8);
LcdWriteData(y1);
LcdWriteData(y2>>8);
LcdWriteData(y2);

接著，我們發送開始寫入的命令（0x2c），告訴螢屏我要開始發送像素了：

LcdWriteCommand(0x2c);

最后，發送所有像素的顏色資料（Data），里面的RGB()宏定義是我在上一篇文章實作的，另外，因為是資料，所以我們要使用LcdWriteData()：

#define RGB(r,g,b) ((b&31)+((g&63)<<5)+((r&31)<<11))

for(int i=y1;i<=y2;i++){
  for(int j=x1;j<=x2;j++){
    LcdWriteData(RGB(31,63,31)>>8);
    LcdWriteData(RGB(31,63,31));
  }
}

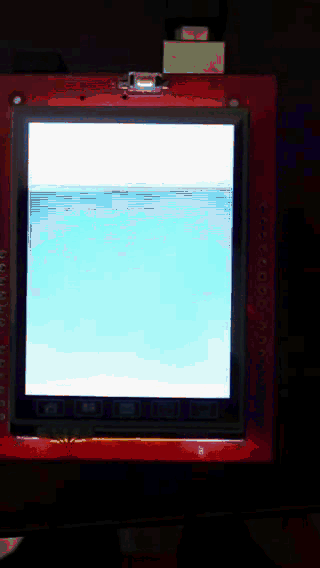

保存，下載，

刷屏完整代碼：

// Breakout/Arduino UNO pin usage:
// LCD Data Bit :   7   6   5   4   3   2   1   0
// Uno dig. pin :   7   6   5   4   3   2   9   8
// Uno port/pin : PD7 PD6 PD5 PD4 PD3 PD2 PB1 PB0
// Mega dig. pin:  29  28  27  26  25  24  23  22
#define LCD_D0   8
#define LCD_D1   9
#define LCD_D2   2
#define LCD_D3   3
#define LCD_D4   4
#define LCD_D5   5
#define LCD_D6   6
#define LCD_D7   7
#define LCD_RD   A0
#define LCD_WR   A1
#define LCD_RS   A2
#define LCD_CS   A3
#define LCD_RST  A4
#define fastDigitalWriteHIGH(Pin) *(portOutputRegister(digitalPinToPort(Pin)))|=digitalPinToBitMask(Pin)  //Faster digitalWrite(Pin,HIGH);
#define fastDigitalWriteLOW(Pin) *(portOutputRegister(digitalPinToPort(Pin)))&=~digitalPinToBitMask(Pin)  //Faster digitalWrite(Pin,LOW);
#define RGB(r,g,b) ((b&31)+((g&63)<<5)+((r&31)<<11))

void LcdWriteCommand(unsigned char d){
  //Write Command Mode On
  fastDigitalWriteLOW(LCD_RS);
  //Write Datas to LCD_D0 to LCD_D7
  PORTD = (PORTD & B00000011) | ((d) & B11111100);
  PORTB = (PORTB & B11111100) | ((d) & B00000011);
  //Enable Datas
  fastDigitalWriteLOW(LCD_WR);
  fastDigitalWriteHIGH(LCD_WR);
}

void LcdWriteData(unsigned char d){
  //Write Command Mode On
  fastDigitalWriteHIGH(LCD_RS);
  //Write Datas to LCD_D0 to LCD_D7
  PORTD = (PORTD & B00000011) | ((d) & B11111100);
  PORTB = (PORTB & B11111100) | ((d) & B00000011);
  //Enable Datas
  fastDigitalWriteLOW(LCD_WR);
  fastDigitalWriteHIGH(LCD_WR);
}

void setup(){
  //Initialize Data Pins
  pinMode(LCD_D0,OUTPUT);
  pinMode(LCD_D1,OUTPUT);
  pinMode(LCD_D2,OUTPUT);
  pinMode(LCD_D3,OUTPUT);
  pinMode(LCD_D4,OUTPUT);
  pinMode(LCD_D5,OUTPUT);
  pinMode(LCD_D6,OUTPUT);
  pinMode(LCD_D7,OUTPUT);

  //Initialize Command Pins
  pinMode(LCD_RD,OUTPUT);
  pinMode(LCD_WR,OUTPUT);
  pinMode(LCD_RS,OUTPUT);
  pinMode(LCD_CS,OUTPUT);
  pinMode(LCD_RST,OUTPUT);
  digitalWrite(LCD_CS,LOW);
  digitalWrite(LCD_RD,HIGH);
  digitalWrite(LCD_WR,LOW);

  //Reset
  digitalWrite(LCD_RST,HIGH);
  delay(5);
  digitalWrite(LCD_RST,LOW);
  delay(15);
  digitalWrite(LCD_RST,HIGH);
  delay(15);

  LcdWriteCommand(0xCB);
  LcdWriteData(0x39);
  LcdWriteData(0x2C);
  LcdWriteData(0x00);
  LcdWriteData(0x34);
  LcdWriteData(0x02);

  LcdWriteCommand(0xCF);
  LcdWriteData(0x00);
  LcdWriteData(0XC1);
  LcdWriteData(0X30);

  LcdWriteCommand(0xE8);
  LcdWriteData(0x85);
  LcdWriteData(0x00);
  LcdWriteData(0x78);

  LcdWriteCommand(0xEA);
  LcdWriteData(0x00);
  LcdWriteData(0x00);

  LcdWriteCommand(0xED);
  LcdWriteData(0x64);
  LcdWriteData(0x03);
  LcdWriteData(0X12);
  LcdWriteData(0X81);

  LcdWriteCommand(0xF7);
  LcdWriteData(0x20);

  LcdWriteCommand(0xC0);    //Power control
  LcdWriteData(0x23);   //VRH[5:0]

  LcdWriteCommand(0xC1);    //Power control
  LcdWriteData(0x10);   //SAP[2:0];BT[3:0]

  LcdWriteCommand(0xC5);    //VCM control
  LcdWriteData(0x3e);   //Contrast
  LcdWriteData(0x28);

  LcdWriteCommand(0xC7);    //VCM control2
  LcdWriteData(0x86);   //--

  LcdWriteCommand(0x36);    // Memory Access Control
  LcdWriteData(0x48);

  LcdWriteCommand(0x3A);
  LcdWriteData(0x55);

  LcdWriteCommand(0xB1);
  LcdWriteData(0x00);
  LcdWriteData(0x18);

  LcdWriteCommand(0xB6);    // Display Function Control
  LcdWriteData(0x08);
  LcdWriteData(0x82);
  LcdWriteData(0x27);

  LcdWriteCommand(0x11);    //Exit Sleep
  delay(120);

  LcdWriteCommand(0x29);    //Display on
  LcdWriteCommand(0x2c);

  //Set Writing Area
  int x1 = 0;
  int x2 = 239;
  int y1 = 0;
  int y2 = 319;
  LcdWriteCommand(0x2a);
  LcdWriteData(x1>>8);
  LcdWriteData(x1);
  LcdWriteData(x2>>8);
  LcdWriteData(x2);
  LcdWriteCommand(0x2b);
  LcdWriteData(y1>>8);
  LcdWriteData(y1);
  LcdWriteData(y2>>8);
  LcdWriteData(y2);

  //Start Writing
  LcdWriteCommand(0x2c);
  for(int i=y1;i<=y2;i++){
    for(int j=x1;j<=x2;j++){
      LcdWriteData(RGB(31,63,31)>>8);
      LcdWriteData(RGB(31,63,31));
    }
  }
}

void loop(){

}

接下來的路線就很簡單了，把指定區域的命令（0x2a,0x2b,0x2c）分裝成LcdOpenWindow()函式，再實作LcdFill()函式，一個完整的ILI9341驅動就完成了：

#define LCD_D0   8
#define LCD_D1   9
#define LCD_D2   2
#define LCD_D3   3
#define LCD_D4   4
#define LCD_D5   5
#define LCD_D6   6
#define LCD_D7   7
#define LCD_RD   A0
#define LCD_WR   A1
#define LCD_RS   A2
#define LCD_CS   A3
#define LCD_RST  A4
#define fastDigitalWriteHIGH(Pin) *(portOutputRegister(digitalPinToPort(Pin)))|=digitalPinToBitMask(Pin)  //Faster digitalWrite(Pin,HIGH);
#define fastDigitalWriteLOW(Pin) *(portOutputRegister(digitalPinToPort(Pin)))&=~digitalPinToBitMask(Pin)  //Faster digitalWrite(Pin,LOW);
#define RGB(r,g,b) ((b&31)+((g&63)<<5)+((r&31)<<11))

void LcdWriteCommand(unsigned char d){
  //Write Command Mode On
  fastDigitalWriteLOW(LCD_RS);
  //Write Datas to LCD_D0 to LCD_D7
  PORTD = (PORTD & B00000011) | ((d) & B11111100);
  PORTB = (PORTB & B11111100) | ((d) & B00000011);
  //Enable Datas
  fastDigitalWriteLOW(LCD_WR);
  fastDigitalWriteHIGH(LCD_WR);
}

void LcdWriteData(unsigned char d){
  //Write Command Mode On
  fastDigitalWriteHIGH(LCD_RS);
  //Write Datas to LCD_D0 to LCD_D7
  PORTD = (PORTD & B00000011) | ((d) & B11111100);
  PORTB = (PORTB & B11111100) | ((d) & B00000011);
  //Enable Datas
  fastDigitalWriteLOW(LCD_WR);
  fastDigitalWriteHIGH(LCD_WR);
}

void LcdInit(void){
  //Initialize Data Pins
  pinMode(LCD_D0,OUTPUT);
  pinMode(LCD_D1,OUTPUT);
  pinMode(LCD_D2,OUTPUT);
  pinMode(LCD_D3,OUTPUT);
  pinMode(LCD_D4,OUTPUT);
  pinMode(LCD_D5,OUTPUT);
  pinMode(LCD_D6,OUTPUT);
  pinMode(LCD_D7,OUTPUT);

  //Initialize Command Pins
  pinMode(LCD_RD,OUTPUT);
  pinMode(LCD_WR,OUTPUT);
  pinMode(LCD_RS,OUTPUT);
  pinMode(LCD_CS,OUTPUT);
  pinMode(LCD_RST,OUTPUT);
  digitalWrite(LCD_CS,LOW);
  digitalWrite(LCD_RD,HIGH);
  digitalWrite(LCD_WR,LOW);

  //Reset
  digitalWrite(LCD_RST,HIGH);
  delay(5);
  digitalWrite(LCD_RST,LOW);
  delay(15);
  digitalWrite(LCD_RST,HIGH);
  delay(15);

  LcdWriteCommand(0xCB);
  LcdWriteData(0x39);
  LcdWriteData(0x2C);
  LcdWriteData(0x00);
  LcdWriteData(0x34);
  LcdWriteData(0x02);

  LcdWriteCommand(0xCF);
  LcdWriteData(0x00);
  LcdWriteData(0XC1);
  LcdWriteData(0X30);

  LcdWriteCommand(0xE8);
  LcdWriteData(0x85);
  LcdWriteData(0x00);
  LcdWriteData(0x78);

  LcdWriteCommand(0xEA);
  LcdWriteData(0x00);
  LcdWriteData(0x00);

  LcdWriteCommand(0xED);
  LcdWriteData(0x64);
  LcdWriteData(0x03);
  LcdWriteData(0X12);
  LcdWriteData(0X81);

  LcdWriteCommand(0xF7);
  LcdWriteData(0x20);

  LcdWriteCommand(0xC0);    //Power control
  LcdWriteData(0x23);   //VRH[5:0]

  LcdWriteCommand(0xC1);    //Power control
  LcdWriteData(0x10);   //SAP[2:0];BT[3:0]

  LcdWriteCommand(0xC5);    //VCM control
  LcdWriteData(0x3e);   //Contrast
  LcdWriteData(0x28);

  LcdWriteCommand(0xC7);    //VCM control2
  LcdWriteData(0x86);   //--

  LcdWriteCommand(0x36);    // Memory Access Control
  LcdWriteData(0x48);

  LcdWriteCommand(0x3A);
  LcdWriteData(0x55);

  LcdWriteCommand(0xB1);
  LcdWriteData(0x00);
  LcdWriteData(0x18);

  LcdWriteCommand(0xB6);    // Display Function Control
  LcdWriteData(0x08);
  LcdWriteData(0x82);
  LcdWriteData(0x27);

  LcdWriteCommand(0x11);    //Exit Sleep
  delay(120);

  LcdWriteCommand(0x29);    //Display on
  LcdWriteCommand(0x2c);
}

void LcdOpenWindow(unsigned int x1,unsigned int y1,unsigned int x2,unsigned int y2){
  LcdWriteCommand(0x2a);
  LcdWriteData(x1>>8);
  LcdWriteData(x1);
  LcdWriteData(x2>>8);
  LcdWriteData(x2);
  LcdWriteCommand(0x2b);
  LcdWriteData(y1>>8);
  LcdWriteData(y1);
  LcdWriteData(y2>>8);
  LcdWriteData(y2);
  LcdWriteCommand(0x2c);
}

void LcdFill(int x,int y,int width,int height,unsigned int color)
{
  LcdOpenWindow(x,y,x+width-1,y+height-1);
  for(int i=y;i<y+height;i++){
    for(int j=x;j<x+width;j++){
      LcdWriteData(color>>8);
      LcdWriteData(color);
    }
  }
}

void setup(){
  LcdInit();
  LcdFill(0,0,239,319,RGB(31,63,31));
  LcdFill(10,10,100,100,RGB(31,0,0));
  LcdFill(20,20,110,110,RGB(0,63,0));
  LcdFill(30,30,120,120,RGB(0,0,31));
}

void loop(){

}
