. 關于2D地圖擦除演算法，去年我寫過一個實作，勉強實作了地形擦除，但跟最終效果還相差甚遠，這次我寫了一個完整的實作，在此記錄，留個印象，
. 去年的版本<<演算法 & 資料結構——裁剪多邊形>>，因為受限于當時框架用GDI實作的渲染器，只有擦除地形沒有擦除地圖，這次換了OpenGL渲染器，終于可以實作最終效果了，
這個演算法看似簡單，實際上就是很簡單，大致可分為三個部分，
地圖擦除：擦除地圖的影像，產生視覺效果，
地形擦除：擦除地圖的形狀，用于物理計算，
橡皮擦：用于定義擦除的形狀，
地圖擦除

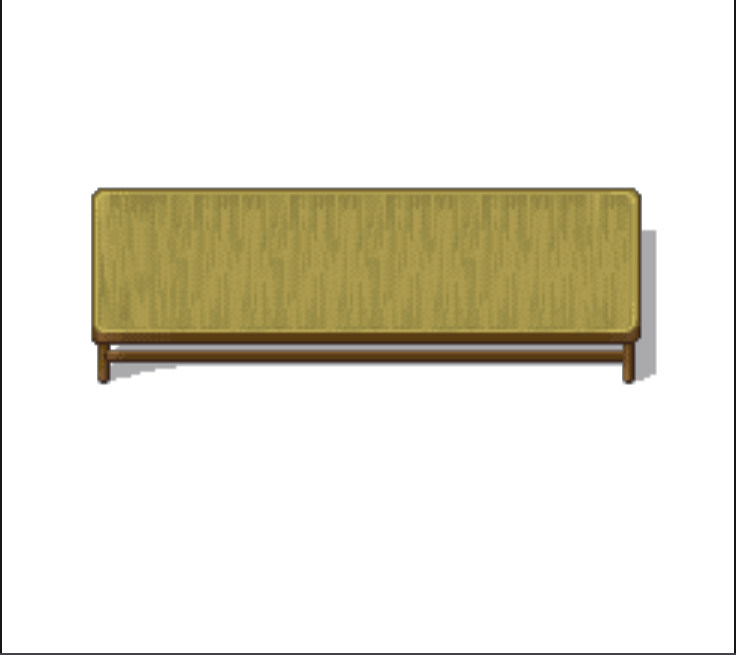

假設這是一副畫在紙上的彩筆畫，如果要擦除畫上的一部分，有過生活經驗的人立馬就能想到用橡皮擦就好了，很多演算法靈感來自生活，生活多姿多彩的人適合做程式員，這個實作程序大概就是：系結地圖到當前渲染目標，渲染“橡皮擦”讓其覆寫范圍內的像素，從而達到擦除效果，
橡皮擦
接著上一個環節，“橡皮擦”可以是從檔案讀取的一張圖，也可以是程式生成的一張圖，如果從檔案讀取，設定合適的BlendFunc，直接渲染覆寫像素顏色就行了，本例使用程式生成的圖，因為這個靈活度更高，
這是一個正10邊形的“橡皮擦”，從圖中可看出，里面有幾條線，把正10邊形分割成了8個三角形，這8把三角形的面積和形狀等于這個正10邊形，如果你困惑為什么要切成三角形，你運氣很好，有一個大佬剛好懂你的困惑，并為你量身定做了一篇答案<<演算法 & 資料結構——任意多邊形填充>>，
以上則是地圖的擦除效果，其中有一處細節，擦除的邊緣有點生硬，如果要制作類似《彈彈堂》這樣的游戲，地圖是通過炮彈炸掉的，那么被擦除的邊緣應該留下被炸過的痕跡，不用做的太真實，只要讓邊緣產生一些不一樣的漸變色就行了，要實作這一點，只需擴展一下“橡皮擦”的邊緣，

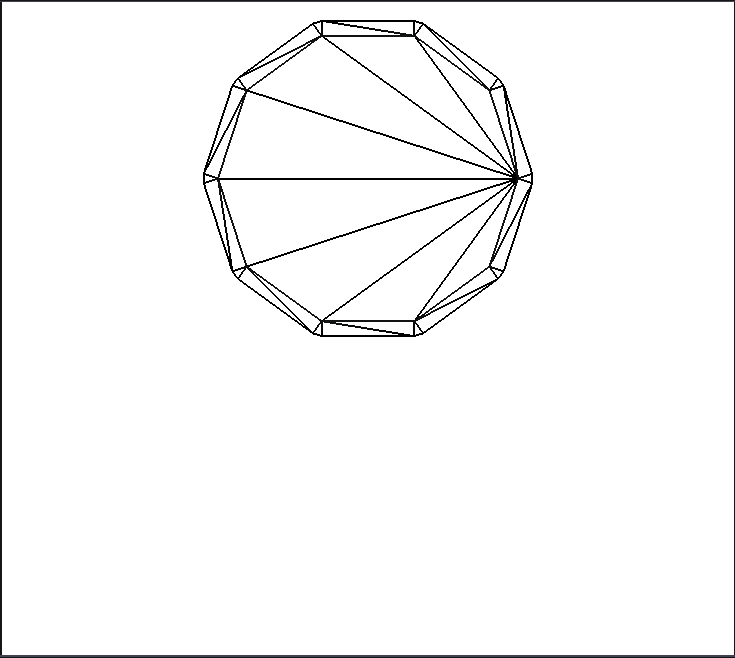

柔滑邊緣，用于生成描邊，
拆分三角網格，用于渲染，

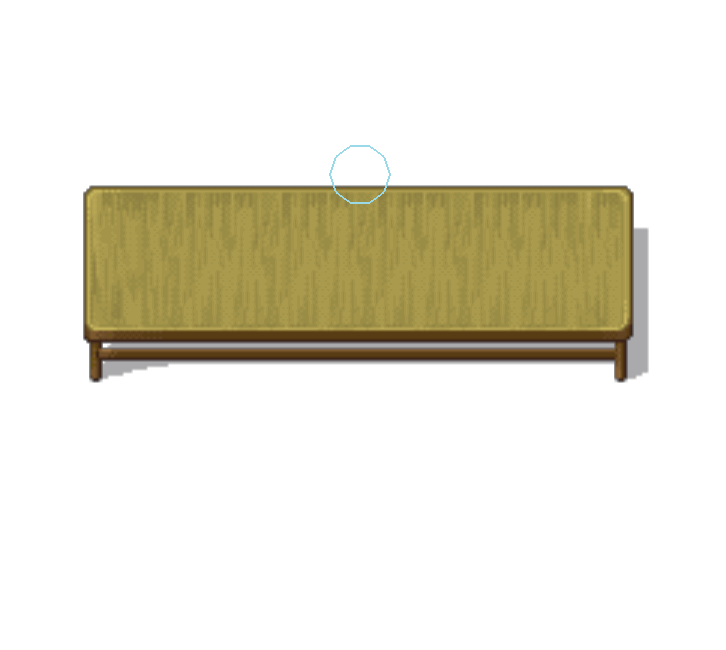

柔滑邊緣后的擦除效果，
地形擦除

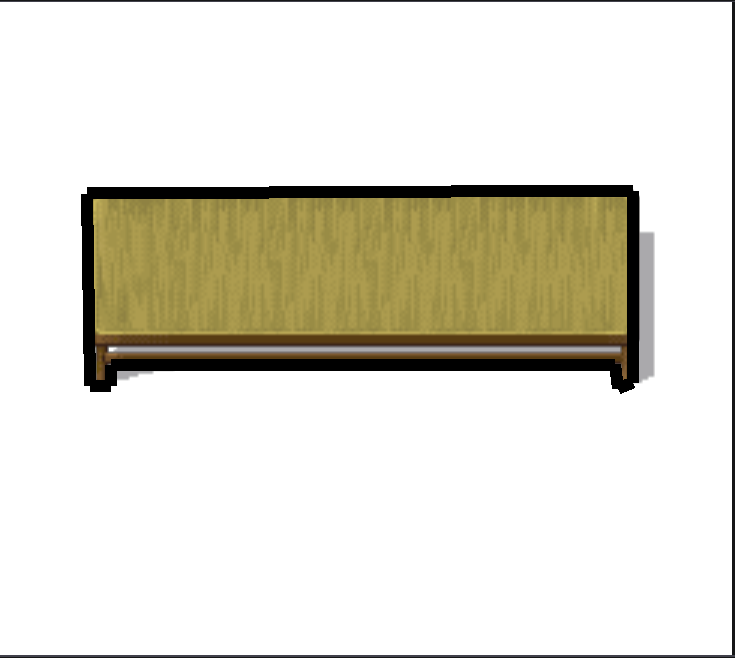

以上是一張加了地形的圖，你沒有看錯，就只是多了一個黑邊，

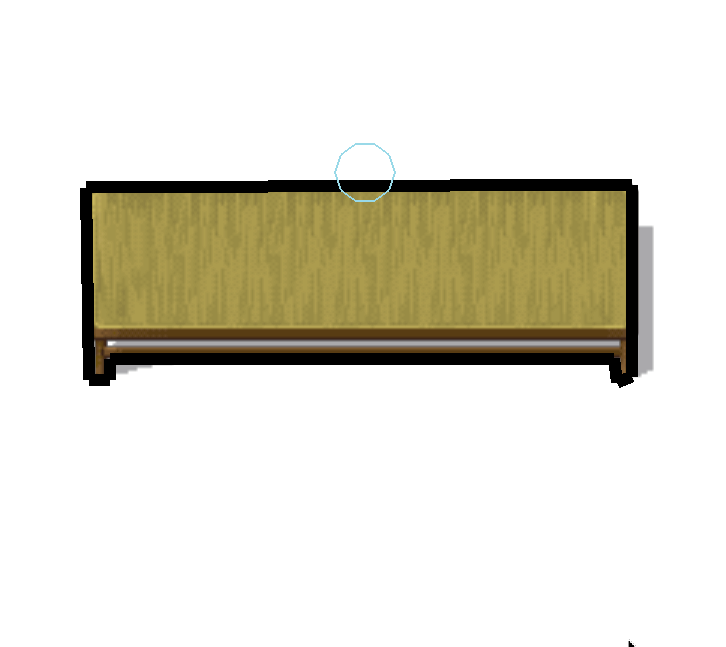

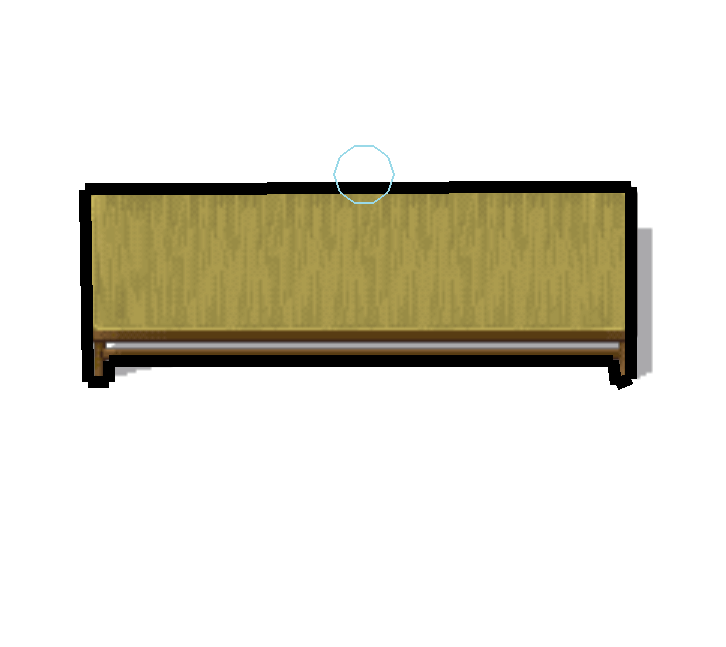

現在要通過“橡皮擦”擦除這個黑邊，與地圖擦除不同的是，地圖擦除是覆寫像素，而地形則是幾何計算，
演算法：
-
從“橡皮擦”與地形相交部分計算出N條切線，
-
取第i（0 <= i < N）條切線將地形一分為二，
-
丟棄完全包含在“橡皮擦”內的地形，
-
i + 1，回傳 2，
-
當前地形被切分完畢，如果還有下一個地形則回傳 1，否則結束，

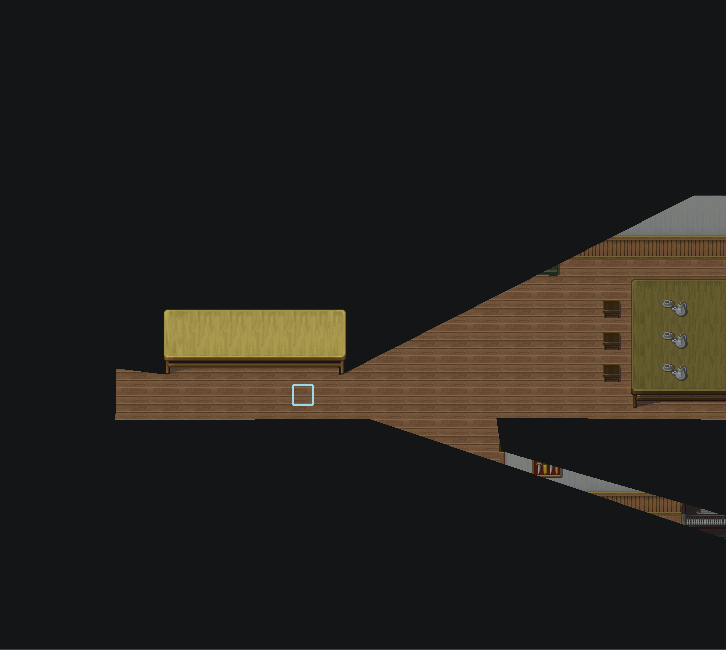

最終效果
