CAN總線介面協議分析

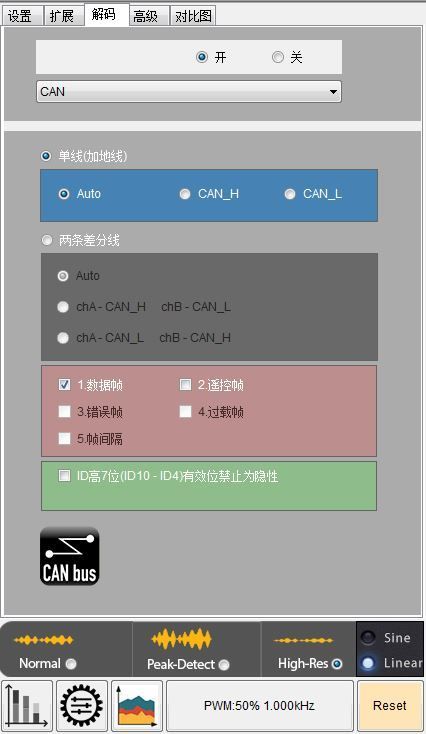

通過OSC482L進行CAN總線介面的分析，儀器可選多種測量方式，可以支持單線或雙線方式測量。單線測驗測量可以支持自動，CAN_H對地，CAN_L對地三種方式，雙線差分方式測量支持自動，和A-B通道差分。
[
本次測驗采用單線CAN_H對地的方式。
外部為兩個CAN總線設備，將A通道表筆分別和CAN_H和地接好，啟動上升沿單次觸發方式。

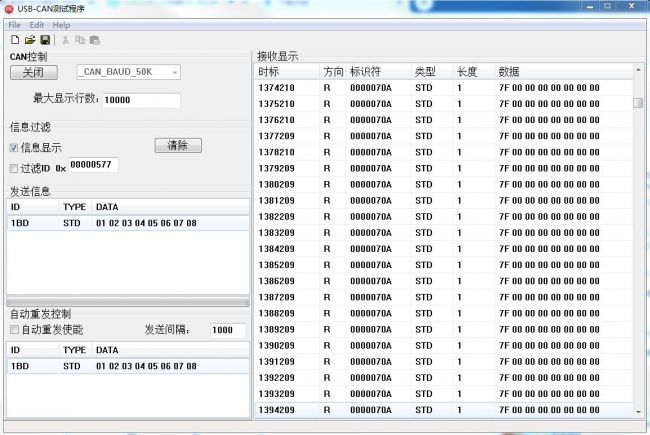

通訊中實際周期性的發送CAN的標準幀ID為0x70A，一個位元組長度，D0為0x7F。

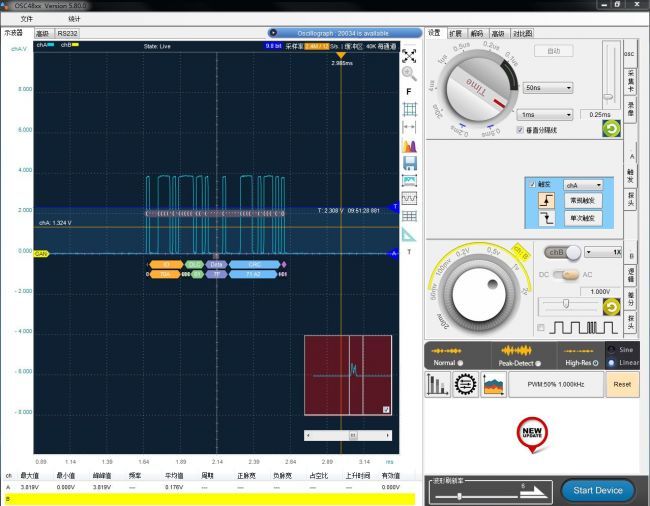

實際捕獲后，適當調整波形在螢屏上的位置，可以觀察到軟體對于CAN總線波形的分析結果是完全正確的。

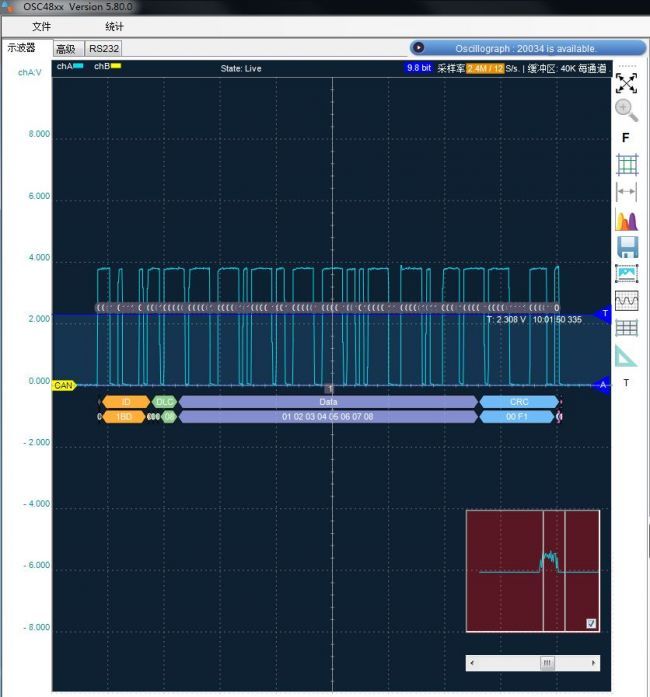

調整內容再次發送，然后啟動捕捉功能，可以看到示波器捕捉到CAN資料幀，并正確的分析出了結果。
總結，針對CAN總線協議的分析測驗，發現了如下幾方面：
1、OSC482L對于CAN總線資料獲取方式比較靈活，支持單線和雙線差分方式，這一點非常好，很靈活；
2、通過單次觸發的方式，可以獲取單幀的CAN總線資料；
3、示波器軟體可以自動分析所抓取的波形，并將資料按照CAN總線的協議的形式展開分析，直觀和友好的展現了ID，DLC，DATA等域內容；
4、當我們獲取單幀資訊后，對于資料的放大展開不是太方便，操作程序中需要多次調整放大比例和位置，才可以讓波形完整正確的展示到螢屏的中央。建議對這部分功能進一步加強，是否可以變為自動居中并放大到螢屏允許的范圍內，或選擇多幀資料展示在螢屏中央；
5、軟體的穩定性還需要進一步加強。
