邏輯分析儀測量互補輸出PWM信號和死區時間
互補輸出的PWM信號是電機控制的基礎，通過設定相應的暫存器可以輸出具有死區的互補PWM信號，來控制上下兩個橋臂的MOS開關。

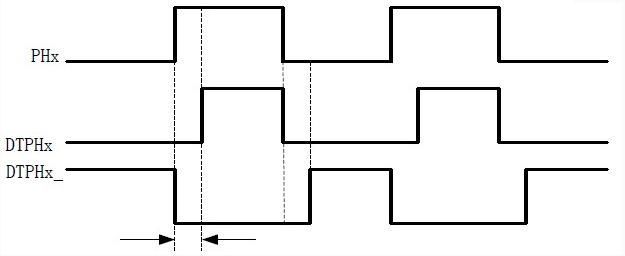

上圖為某單片機PWM信號的資料基本原理，PHx為基本PWM信號，DTPHx和DTPHx_為帶有死區的互補信號。可以看到DTPHx信號中，明顯的插入了兩個死區時間。
下面我們通過OSC482L來檢驗一下這種帶有死區的互補PWM輸出信號。
1、周期及占空比的檢驗輸出

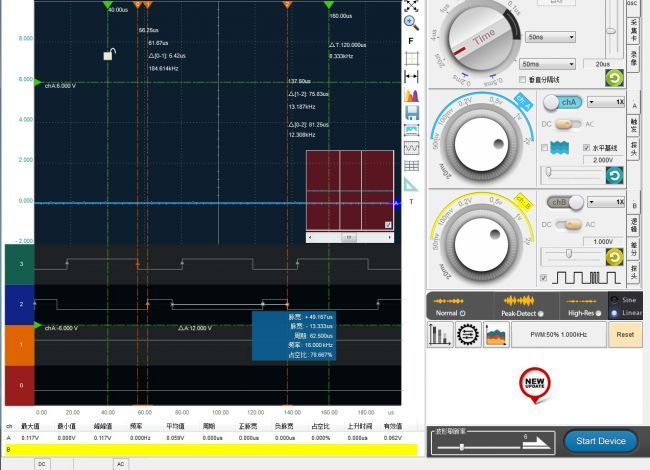

通過單片機產生了一個16KHz的信號，占空比為70%，如下圖所示，實際測得的信號資訊為：
高電平脈寬49.167us，低電平脈寬13.333us，頻率16.000KHz，占空比：78.667%
2、占空比調整及死區時間測量

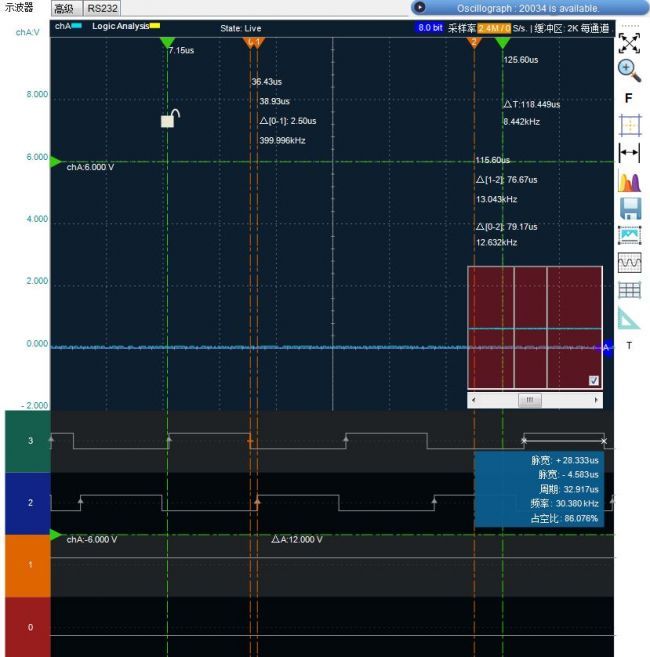

將信號頻率保持不變，占空比調整為50%，死區時間為2.778us。如下圖所示，實際測量到死區時間為2.50us
3、調整死區時間測量

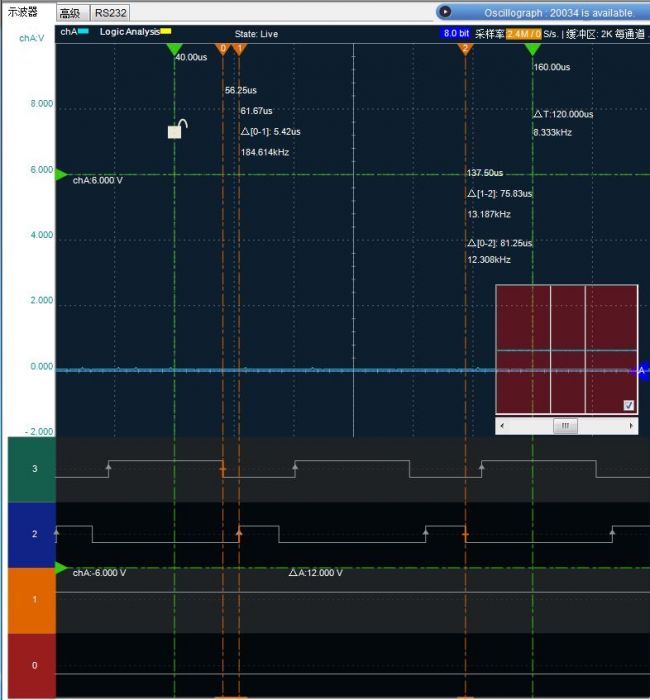

將死區時間調整為5.556us，如下圖所示，實際測量死區時間為5.42us
總結，由于OSC482L示波器的采樣率為2.4MHz，解析度為0.42us，因此，所測量信號在示波器的實際測量精度范圍內。
