PCB打回來只顯示幕件屬性，不顯示幕件位號，這是什么原因導致的？怎么修改
uj5u.com熱心網友回復：
看一下生成的Gerber檔案 有可能是圖層出錯了uj5u.com熱心網友回復：

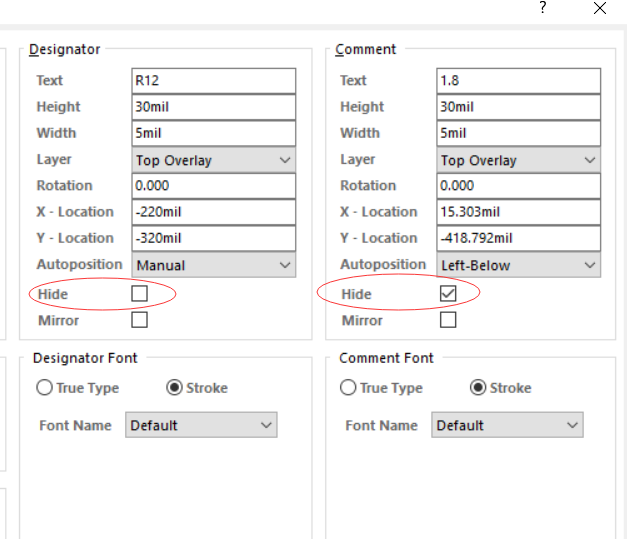

絲印層的顯示設定沒對。如圖，把designator的hide去掉，把comment的hide勾選。匯出gerber時再檢查一下top silk層和bottom silk層的顯示是否正確。，
uj5u.com熱心網友回復：
這個是protel的設定還是什么的，用的PADS好像沒看到這一項
uj5u.com熱心網友回復：
檢查了，確實不知道出在哪，還是沒檢查對地方
uj5u.com熱心網友回復：
我覺得這個找度娘比較快
uj5u.com熱心網友回復：
是Altium designer, pads不是這樣的。uj5u.com熱心網友回復：
gaber檔案出的有問題，可以在cam350里看看制板檔案是否有問題uj5u.com熱心網友回復：
很明顯是絲印層的問題，只需要把你的gerber檢查一遍，或者放置cam350里看一遍即可。uj5u.com熱心網友回復：
你把位號放到焊盤上了吧！uj5u.com熱心網友回復：
廠家應該在前期提醒你。uj5u.com熱心網友回復：
你發板不檢查么？uj5u.com熱心網友回復：
模式里面沒弄好嗎uj5u.com熱心網友回復：
下次打樣去捷配吧，一般你不懂的，它哪里打樣前會幫你檢查一遍告訴你，而且打樣效果是相當好，我第一次的板子就是在那里打的，只是價格比別的貴了點uj5u.com熱心網友回復：
gerber檔案設定沒有選擇器件屬性uj5u.com熱心網友回復：
建議檢查下發板轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/148574.html
