那位老師能給簡單的說一下三極管怎么做開關的？
謝謝你
uj5u.com熱心網友回復：
這個要參考數字電路，里面大概意思是檢測電流的大小，如果電流超過多殺認為是導通狀態，如果低于這個值就是斷開狀態。uj5u.com熱心網友回復：
http://www.elecfans.com/yuanqijian/sanjiguang/20091124113512.htmluj5u.com熱心網友回復：
三極管為什么能做開關，，其實就是CE兩級有較大電流流過，就是三極管導通了，，三極管導通的條件是什么？，，，Ube大于開啟電壓，所你在Ube之間加的電壓大于開啟電壓，那他就打開了，小于，就關上了uj5u.com熱心網友回復：
直流電。交流電開關可以用開關管驅動繼電器來實作。
普通開關管（三極管）作交流開關不僅有單向導通的問題，耐壓也是問題。
有一種雙向晶閘管（可控硅），可以作交流開關。
uj5u.com熱心網友回復：
一般都是用于控制直流uj5u.com熱心網友回復：
三極管一般用在直流電下做開關使用，三極管是電流控制電流的器件，在放大區，Ic隨著Ib的增大而增大；在飽和導通時，Ic不在隨Ib增大而增大。開關是利用三極管的截止和飽和導通兩種狀態來使用，主要是控制Ib電流，要使用到正負反饋來改變Ib大小。uj5u.com熱心網友回復：
如果用交流，反向擊穿就糟了~uj5u.com熱心網友回復：
直流電，翻開初中物理課本，交流電是大小相位發生周期性變化的電，做開關控制晶體管的只有類似于PWM波的直流電。uj5u.com熱心網友回復：
DC，直流電uj5u.com熱心網友回復：
三極管有三種狀態即飽和、截止、放大，飽和截止即為開關狀態，這三種狀態是取決于基極電流，基極電流太小，那么即截止太大即飽和，不大不小即放大uj5u.com熱心網友回復：
三極管做開關的時候一般是處在飽和區和截至區，具體的狀態要看你電路的引數，應用上都是用直流微弱的小信號來控制。uj5u.com熱心網友回復：
一般都是直流電uj5u.com熱心網友回復：
交流電，或者是脈沖電流才有可能被放大。uj5u.com熱心網友回復：
三極管有三種狀態即飽和、截止、放大，飽和截止即為開關狀態，這三種狀態是取決于基極電流，基極電流太小，那么即截止太大即飽和，不大不小即放大太大指多大？有上限值嗎？
uj5u.com熱心網友回復：
三極管作業在截止區和飽和區，UBE加偏壓就可以，uj5u.com熱心網友回復：
與晶體管的放大系數有關。比如說，你的電源電壓是 5V,你在晶體管集電極上串聯的電阻器是 1kΩ，那么最大集電極電流就是 5mA。如果放大系數是 50,那么當基極電流超過 0.1mA 時，晶體管就進入飽和區。在實際設計時，會有一定余量。也就是說，基極電流會設計為幾倍，保證深飽和。
uj5u.com熱心網友回復：
DC，一般都是用于控制直流uj5u.com熱心網友回復：
直流，開關了還扯啥交流uj5u.com熱心網友回復：
直流電。導通和關閉的狀態，取決于BE極的電流或者說電壓的實時值。
你用交流電的話，就是在導通和關閉之間切換了。
uj5u.com熱心網友回復：
做開關，個人推薦使用MOS管。關于MOS管做的開關，可參考https://mp.weixin.qq.com/s/yaAGuLq8SWyFAWLy5feJrQ
uj5u.com熱心網友回復：
直流，電流方向固定的才能打開uj5u.com熱心網友回復：
npn的在b級給高電平就開，低電平就關，pnp的相反uj5u.com熱心網友回復：
也不是說交流直流，只需要滿足當作飽和區條件就會導通。比如推挽電路，它的輸入側是交流，普通的DIDO就是讓芯片輸出一個電平，可以視為直流。uj5u.com熱心網友回復：
根據電路要求，你電路有什么功能uj5u.com熱心網友回復：
路過來看看！！！！uj5u.com熱心網友回復：
看情況應用
uj5u.com熱心網友回復：
直流電應該是uj5u.com熱心網友回復：
直流電啊，不用想啊uj5u.com熱心網友回復：
不能這么說。因為交流電在我國是特指頻率為50HZ的、波形為正弦波的電力用電。
應該說，三極管做開關時，既可以輸入高電平，也可以輸入低電平；既可以輸入方波，也可以輸入其它波形，視具體的需要而定。
uj5u.com熱心網友回復：
最信號開關時Ic不大，簡單的說是Vbe>0.7V，三極管導通；Vbe<0.7V管斷。只是針對NPN三極管。PNP三極管是負壓，同理。做功率變換時需要考慮電流放大倍數。
uj5u.com熱心網友回復：
直流電，兩個作業區之間的轉換。uj5u.com熱心網友回復：
在開關電源中，功率三極管是做開關用的，控制極信號是方波信號。uj5u.com熱心網友回復：
都是直流或者脈沖uj5u.com熱心網友回復：

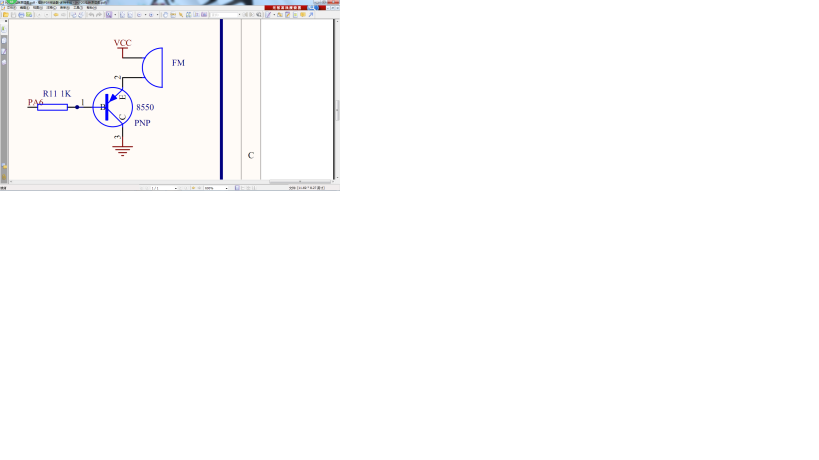

簡單舉一個三極管做開關的例子，這個例子來自單片機外圍電路中，看下圖
當pA6為低電平時，三極管導通 蜂鳴器響，為高電平時三極管不導通，相當于一個開關
uj5u.com熱心網友回復：
直流電呀大兄弟轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/148645.html
