論文：Mask R-CNN

0. 簡介
1.Faster RCNN
- ResNet-FPN
2.Mask RCNN
3.ROI Align
- ROI pooling & 缺陷
- ROI Align
4.Mask解耦（LossFunction）
5.代碼實驗

0. 簡介

先有請作者自己介紹一下這項作業——摘要：

提出一個通用的Object Instance segmentation模型，同時檢測+分割，速度5fps，
基于Faster-RCNN，與BoundingBox預測分支平行加了一個Mask預測分支（FCN），
能用于其他任務，如人體姿態估計，
沒有用花里胡哨的Tricks，希望它能成為Instance-Level Recognition研究的"solid baseline"（現在看，何愷明大神確實說到做到了）

MaskRCNN做為雙階段實體分割的代表作，是入門實體分割領域值得或者說必須學習的經典，整體沿用目標檢測領域FasterRCNN的思想，在最后的Head部分加入與邊框分類及回歸平行的另外一個分支來預測此框內的Mask，

接下來：

首先簡單回顧FasterRCNN模型結構
MaskRCNN模型結構
ROI Align（來源于ROI pooling的mis-alignment問題）
Mask預測及分類的解耦（LossFunction）
實驗

1.Faster RCNN

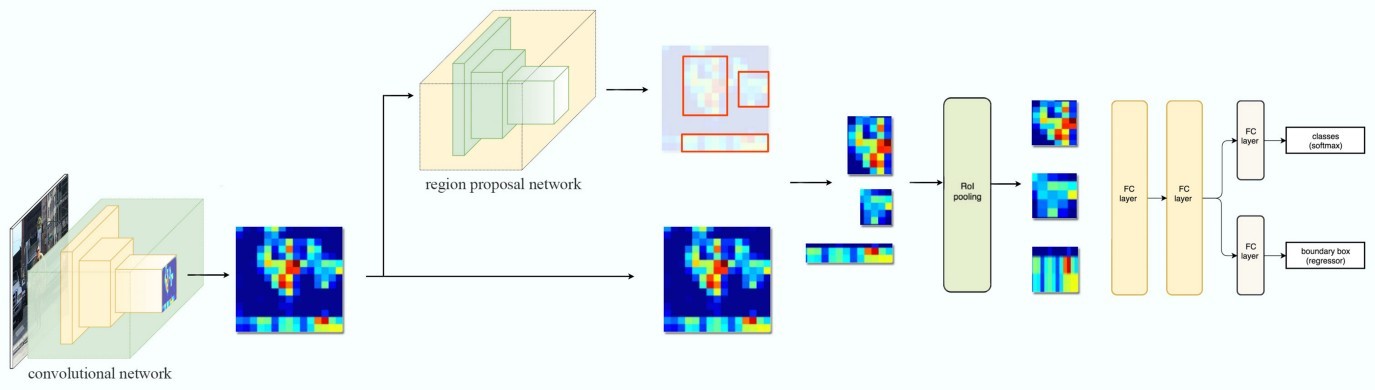

雙階段目標檢測演算法，如上圖所示整體流程：

首先用ResNet-FPN做BackBone提取特征
然后RPN(Region Proposal Network)得到FeatureMap中的ROI
使用RIO pooling處理RIO變成固定尺寸
Head部分做邊框的分類與回歸

ResNet-FPN

因為FasterRCNN和MaskRCNN采用的都是ResNet-FPN主干網路，所以這里先介紹，在熟悉ResNet的基礎上看一下ResNet-FPN：

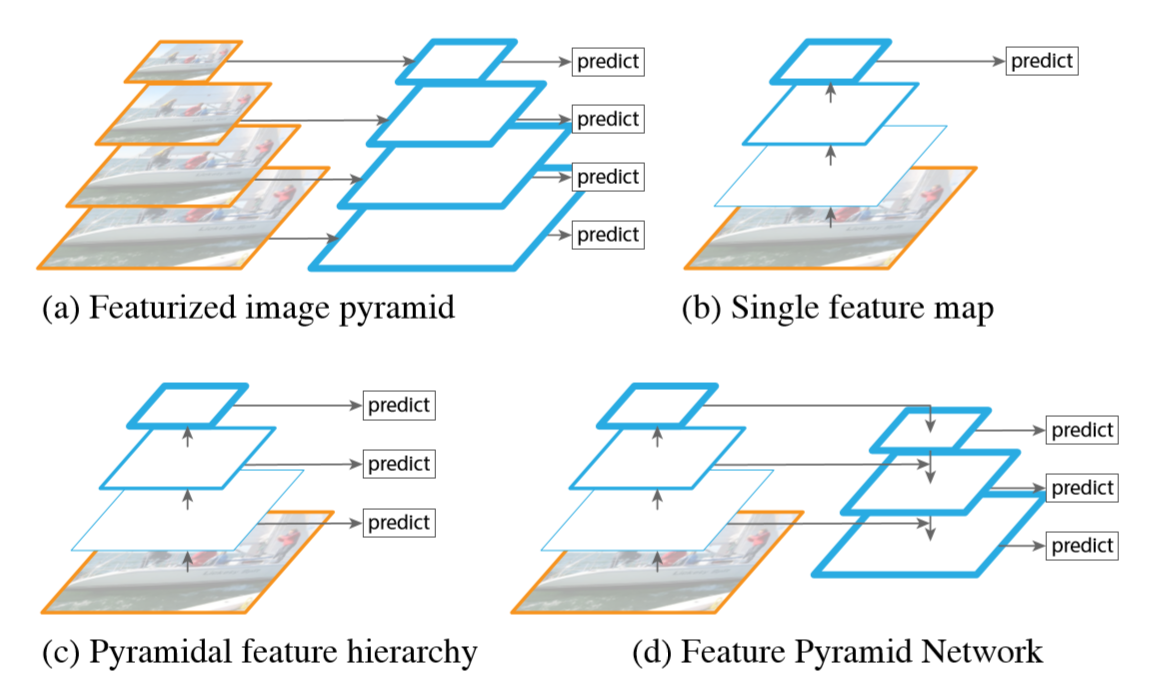

FPN（Feature Pyramid Network）是一種旨在解決多尺度問題而提出的演算法，下圖(a)(c)(d)展示了三種典型的多尺度問題處理方式：（a）將圖片縮放為不同size，（c）使用不同層次的FeatureMap，（d）特征金字塔網路，

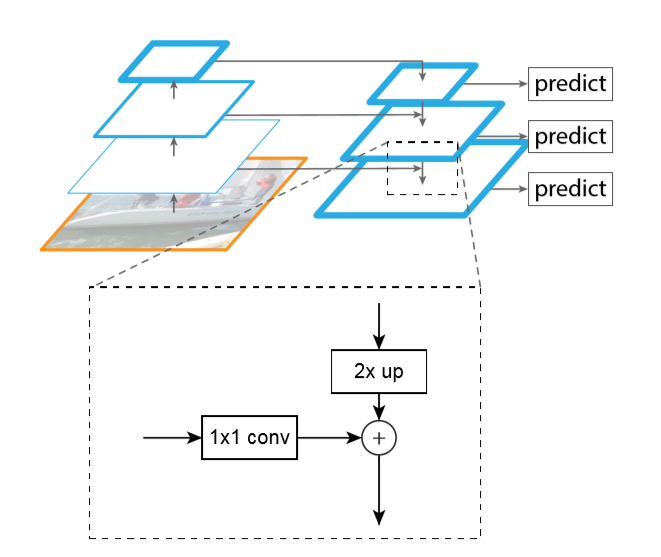

FPN結構中包括自下而上，自上而下和橫向連接三種，如下圖所示，這種結構可以將各個層級的特征進行融合，使其同時具有強語意資訊和強空間資訊，

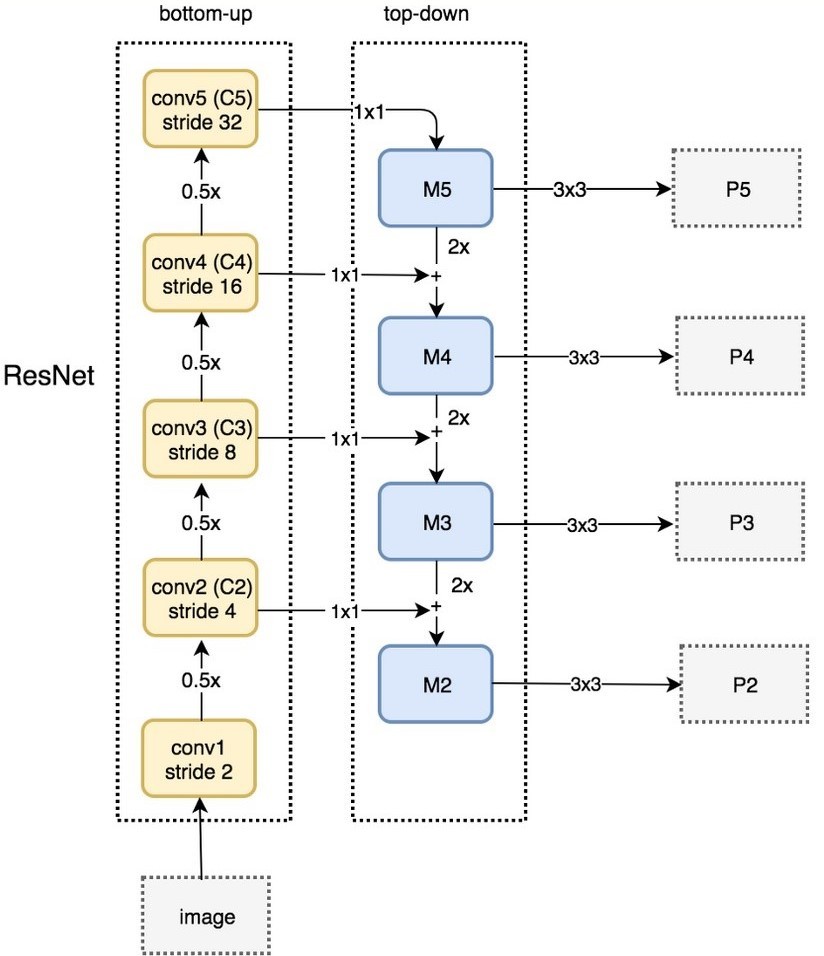

FPN是一種通用結構，可以結合各種backbone使用，下圖及為ResNet-FPNd的整體結構，最終產生的是特征金字塔[P2, P3, P4, P5]（其實還有P6，圖中缺少了），那么其后的RPN網路在哪張特征圖上產生ROI呢？FPN會利用一個公式選擇最合適尺度的FeatureMap來切ROI，詳情請見FPN的論文，

2.Mask RCNN

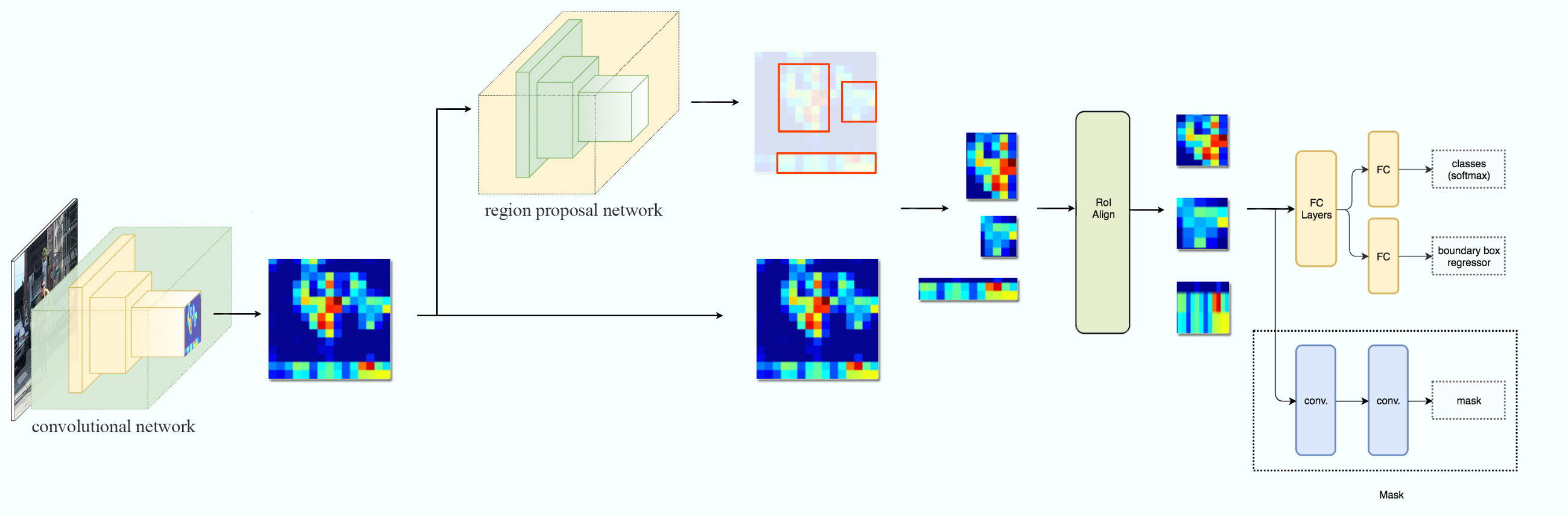

正如作者自己在論文中所說”Mask R-CNN is simple to implement and train given the Faster R-CNN framework“，確實只需要在FasterRCNN中的ROI Pooling（實際是改進后的ROI Align）后加入一個Mask分支——FCN（Fully Convolutional Networks）對每個ROI預測MasK即可，在這之前都與FasterRCNN相同，可以看出，MaskRCNN演算法對于FasterRCNN有兩個重點：ROI Align、Mask預測分支，下面兩節詳細介紹：

3.ROI Align

ROI pooling & 缺陷

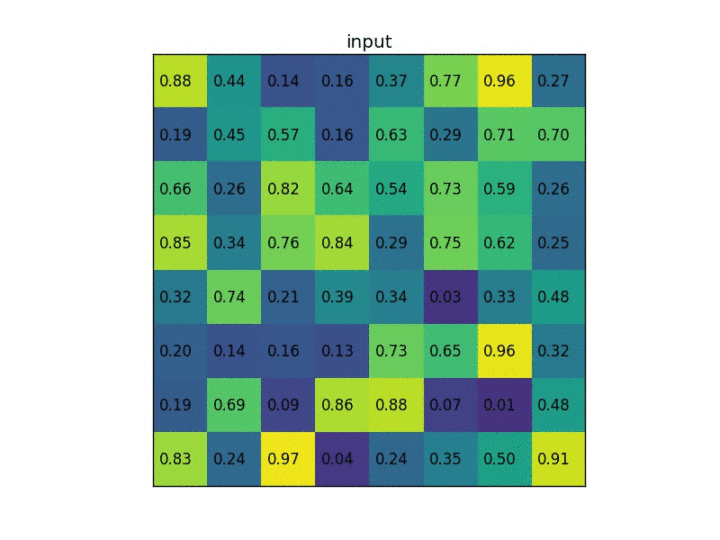

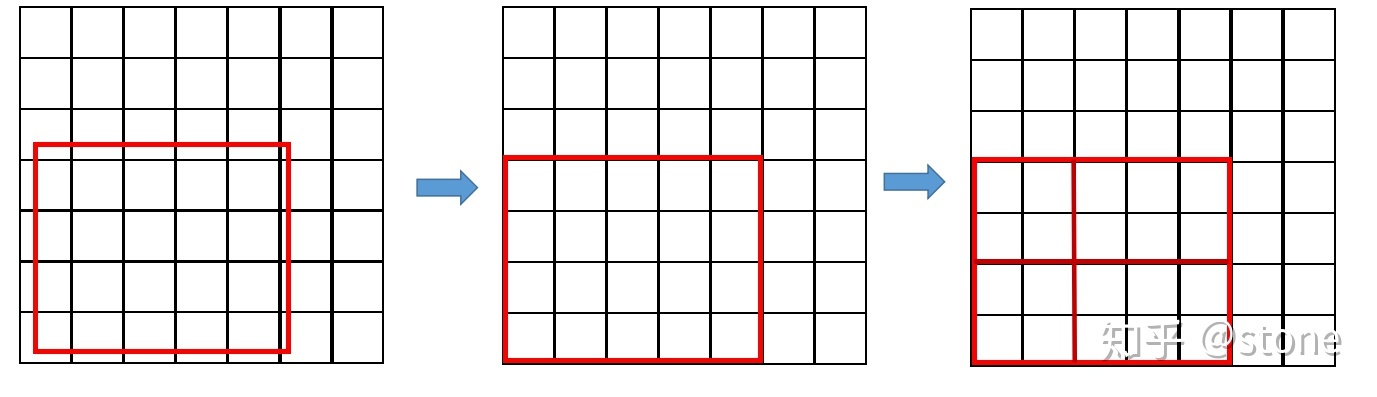

ROI pooling方法：在一張feature map中截取ROI，并將此ROI池化為規定大小，簡單的例子就能明白：假設現在有一個8x8大小的feature map，我們要在這個feature map上得到ROI，并且進行ROI pooling到2x2大小的輸出，假設ROI的bounding box為[x1, y1, x2, y2] = [0, 3, 7, 8]，將它劃分為2x2的網格，因為ROI的長寬除以2是不能整除的，所以會出現每個格子大小不一樣的情況，進行max pooling的最終輸入2×2的結果，

但ROI pooling方法存在不對齊（mis-alignment）問題，在目標檢測領域還好，但對于分割這一像素級任務就會有致命性問題，mis-alignment主要來源于兩次取整操作：

x,y,w,h的取整，（上述例子中我們給的ROI位置為整數，但實際通過RPN得到的區域并不是整數的）
劃分小格時除不盡取整，（正如上面例子ROI寬為7，要分成2小格，不能整除，須取整）

ROI Align

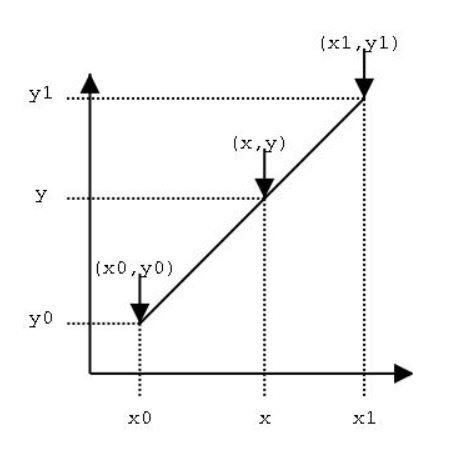

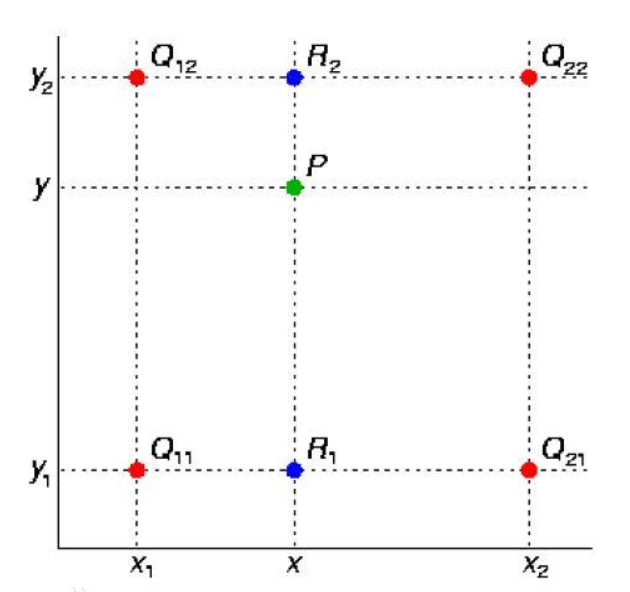

ROI Align為了解決不對齊問題，將以上兩次取整操作全部保留本來的浮點數，重新設計了演算法，為了保留浮點數，采用了雙線性插值，關于雙線性插值看下圖就可明白，計算公式可以自行百度，簡而概之關鍵，普通線性插值確定一點的值需要兩個點，雙線性插值需要四個點，

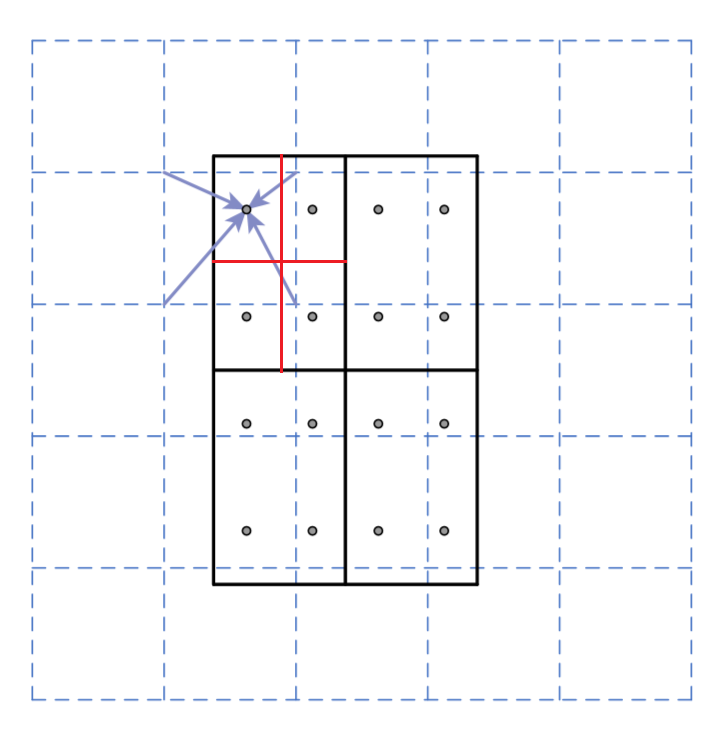

ROI Align操作，如下圖，虛線部分表示feature map，實線表示ROI，假設期望輸出ROI為2×2，若采樣點數是4，那我們首先將每個單元格子均分成四個小方格（如紅色線所示），每個小方格中心就是采樣點，這些采樣點的坐標通常是浮點數，所以需要對采樣點像素進行雙線性插值（如四個箭頭所示），就可以得到該像素點的值了，然后對每個單元格內的四個采樣點進行maxpooling，就可以得到最終的ROIAlign的結果，

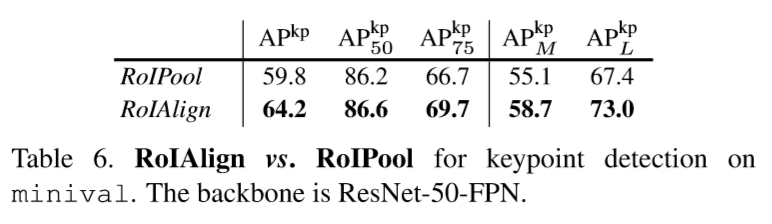

使用ROI Align代替ROI pooling后，效果有十分顯著提升，實際效果：

4.Mask解耦（LossFunction）

MaskRCNN的總體損失函式為：

\[L=L_{cls}+L_{box}+L_{mask} \]

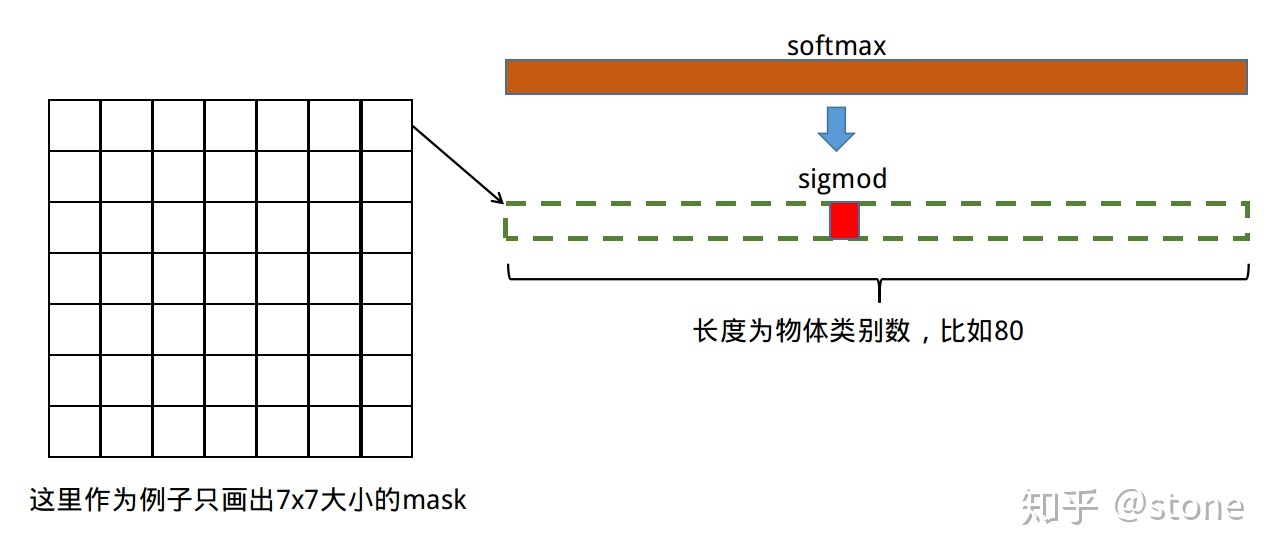

其中前兩項為框分類與回歸損失，與FasterRCNN一樣，這里不再展開，最后一項為Mask分割損失，是一個per-pixel sigmoid，假設一共有K個類別，則mask分割分支的輸出維度是 $K*m*m$ , 對于 $m*m$ 中的每個點，都會輸出K個二值Mask（每個類別使用sigmoid輸出），需要注意的是，計算loss的時候，并不是每個類別的sigmoid輸出都計算二值交叉熵損失，而是該像素屬于哪個類，哪個類的sigmoid輸出才要計算損失(如圖紅色方形所示)，并且在測驗的時候，我們是通過分類分支預測的類別來選擇相應的mask預測，這樣，mask預測和分類預測就徹底解耦了，

這與FCN方法是不同，FCN是對每個像素進行多類別softmax分類，然后計算交叉熵損失，我們知道softmax輸出所有項之和等于1，每項數值可以認為是概率，這樣會造成類間競爭，而每個類別使用sigmoid輸出并計算二值損失，可以避免類間競爭，實驗表明，通過這種方法，可以較好地提升性能，

Sigmoid與Softmax對比實際提升效果：

5.代碼實驗

學習程序中閱讀了代碼（pytorch）來理解演算法，也進行了簡單的驗證實驗，

代碼學習推薦：pytorch-mask-rcnn

演算法實作清晰明了，沒有多余的東西，學習成本低，但使用的是pytorch0.4需要cuda9版本，我們的環境為cuda10不兼容，所以實際驗證實驗選擇在Fackbook官方框架實作的Detectron2中進行，（大概目前多數人都已經不使用cuda9版本了吧，如果只有單一cuda10環境但想要使用此代碼可以整一個容器環境，安裝cuda9即可），

使用官方框架Detectron2進行驗證實驗：Detectron2

使用官方訓練好的ResNet101-FPN引數直接在COCO上運行：Mask的AP為38.629，與文章38.2基本符合甚至略高，

自己在COCO上訓練所得結果：Mask的AP為36.823，略低于官方資料，應該是訓練時由于顯卡顯存限制，我把batch_size由16改為4，影響了BN的效果所致，

參考及引圖：

https://openaccess.thecvf.com/content_iccv_2017/html/He_Mask_R-CNN_ICCV_2017_paper.html

https://medium.com/@jonathan_hui/image-segmentation-with-mask-r-cnn-ebe6d793272

https://zhuanlan.zhihu.com/p/37998710
