上一次，我們在宿舍里組建了一個本地的局域網 LAN，可以愉快地玩游戲了，這是一個非常簡單的場景，因為只有一臺交換機，電腦數目很少，今天，讓我們切換到一個稍微復雜一點的場景，辦公室，
拓撲結構是怎么形成的？
我們常見到的辦公室大多是一排排的桌子，每個桌子都有網口，一排十幾個座位就有十幾個網口，一個樓層就會有幾十個甚至上百個網口，如果算上所有樓層，這個場景自然比你宿舍里的復雜多了，具體哪里復雜呢？我來給你具體講解，

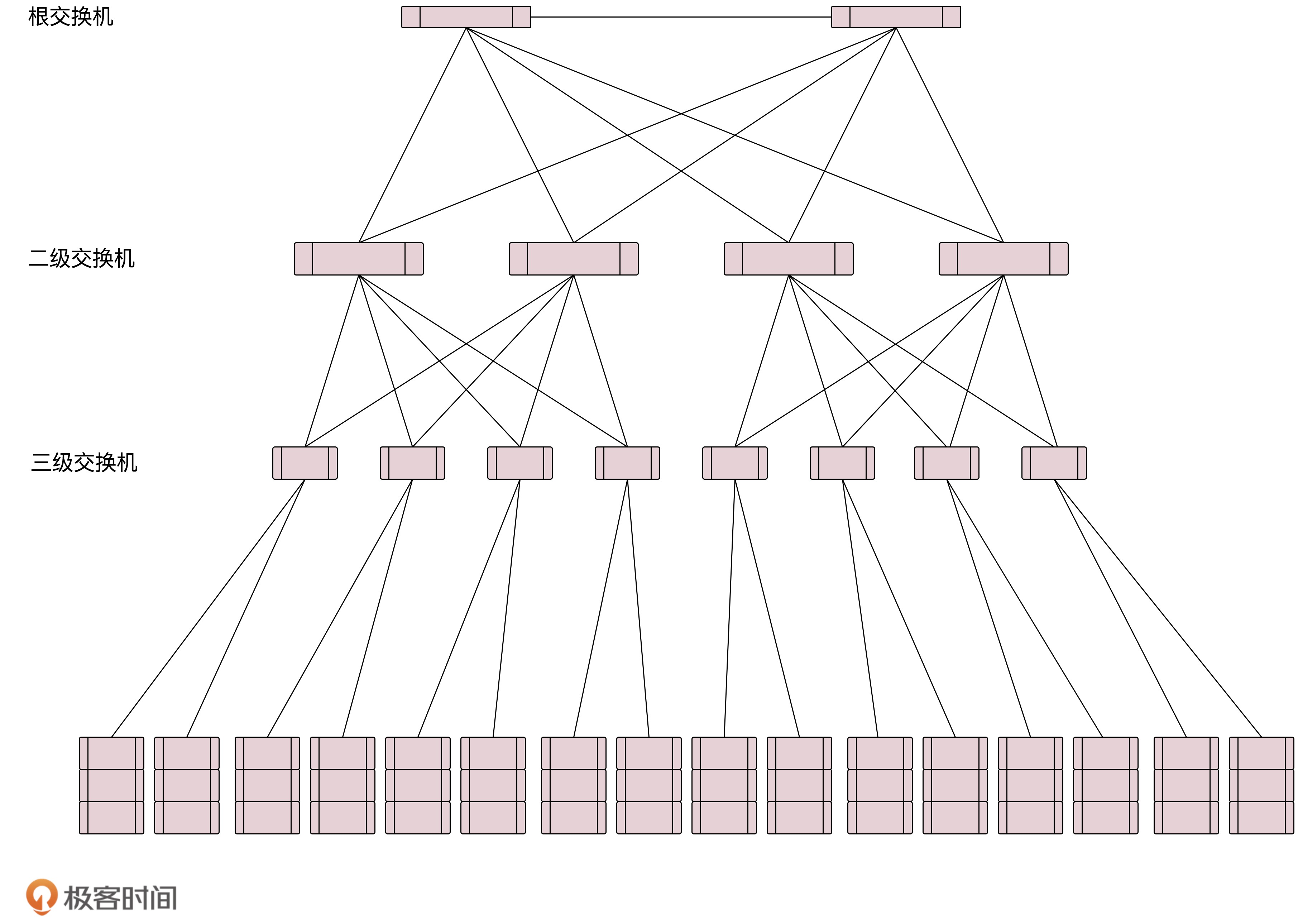

首先，這個時候，一個交換機肯定不夠用，需要多臺交換機，交換機之間連接起來，就形成一個稍微復雜的拓撲結構，

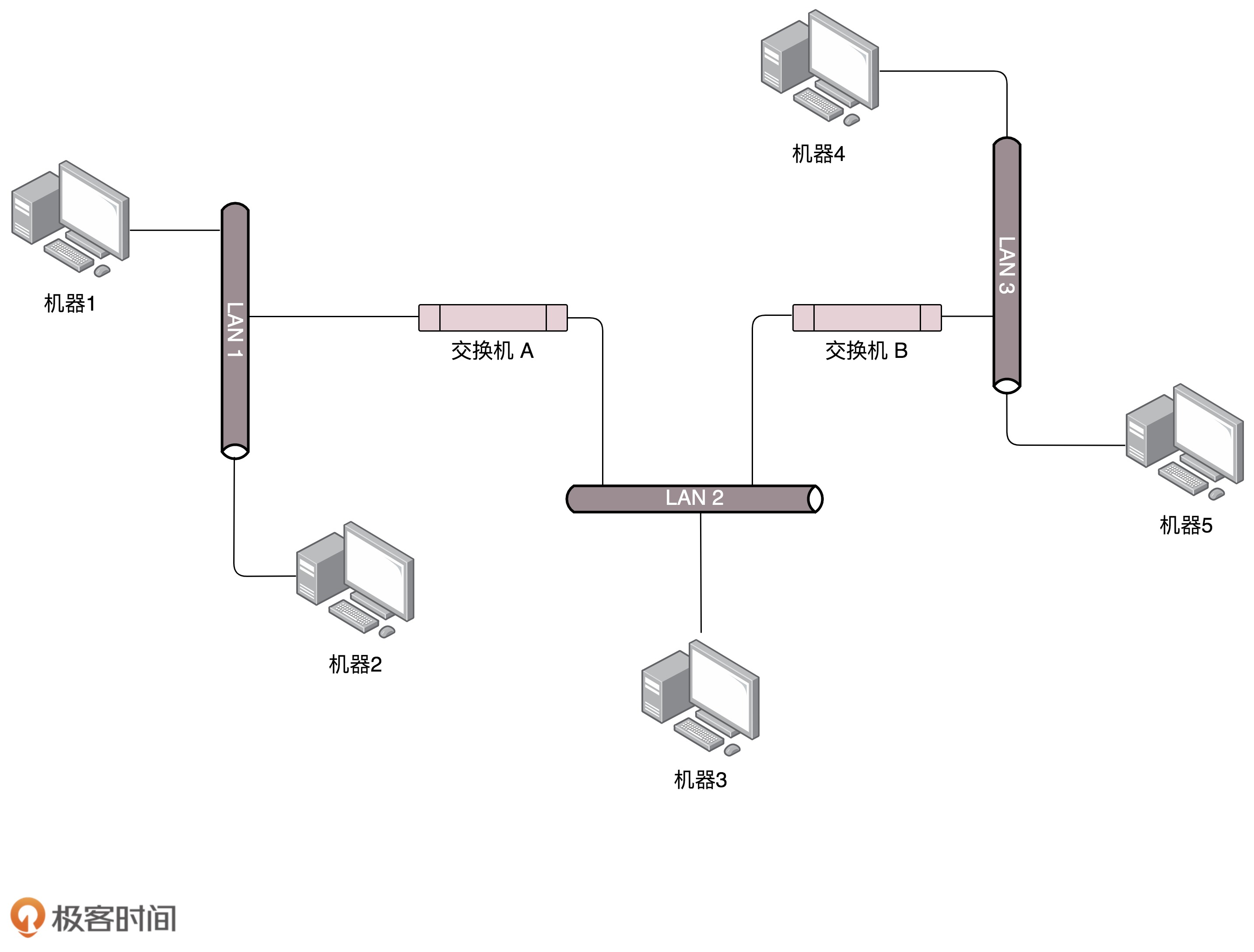

我們先來看兩臺交換機的情形，兩臺交換機連接著三個局域網，每個局域網上都有多臺機器，如果機器 1 只知道機器 4 的 IP 地址，當它想要訪問機器 4，把包發出去的時候，它必須要知道機器 4 的 MAC 地址，
于是機器 1 發起廣播，機器 2 收到這個廣播，但是這不是找它的，所以沒它什么事，交換機 A 一開始是不知道任何拓撲資訊的，在它收到這個廣播后，采取的策略是，除了廣播包來的方向外，它還要轉發給其他所有的網口，于是機器 3 也收到廣播資訊了，但是這和它也沒什么關系，
當然，交換機 B 也是能夠收到廣播資訊的，但是這時候它也是不知道任何拓撲資訊的，因而也是進行廣播的策略，將包轉發到局域網三，這個時候，機器 4 和機器 5 都收到了廣播資訊，機器 4 主動回應說，這是找我的，這是我的 MAC 地址，于是一個 ARP 請求就成功完成了，
在上面的程序中，交換機 A 和交換機 B 都是能夠學習到這樣的資訊：機器 1 是在左邊這個網口的，當了解到這些拓撲資訊之后，情況就好轉起來，當機器 2 要訪問機器 1 的時候，機器 2 并不知道機器 1 的 MAC 地址，所以機器 2 會發起一個 ARP 請求，這個廣播訊息會到達機器 1，也同時會到達交換機 A，這個時候交換機 A 已經知道機器 1 是不可能在右邊的網口的，所以這個廣播資訊就不會廣播到局域網二和局域網三，
當機器 3 要訪問機器 1 的時候，也需要發起一個廣播的 ARP 請求，這個時候交換機 A 和交換機 B 都能夠收到這個廣播請求，交換機 A 當然知道主機 A 是在左邊這個網口的，所以會把廣播訊息轉發到局域網一，同時，交換機 B 收到這個廣播訊息之后，由于它知道機器 1 是不在右邊這個網口的，所以不會將訊息廣播到局域網三，
如何解決常見的環路問題？
這樣看起來，兩臺交換機作業得非常好，隨著辦公室越來越大，交換機數目肯定越來越多，當整個拓撲結構復雜了，這么多網線，繞過來繞過去，不可避免地會出現一些意料不到的情況，其中常見的問題就是環路問題，

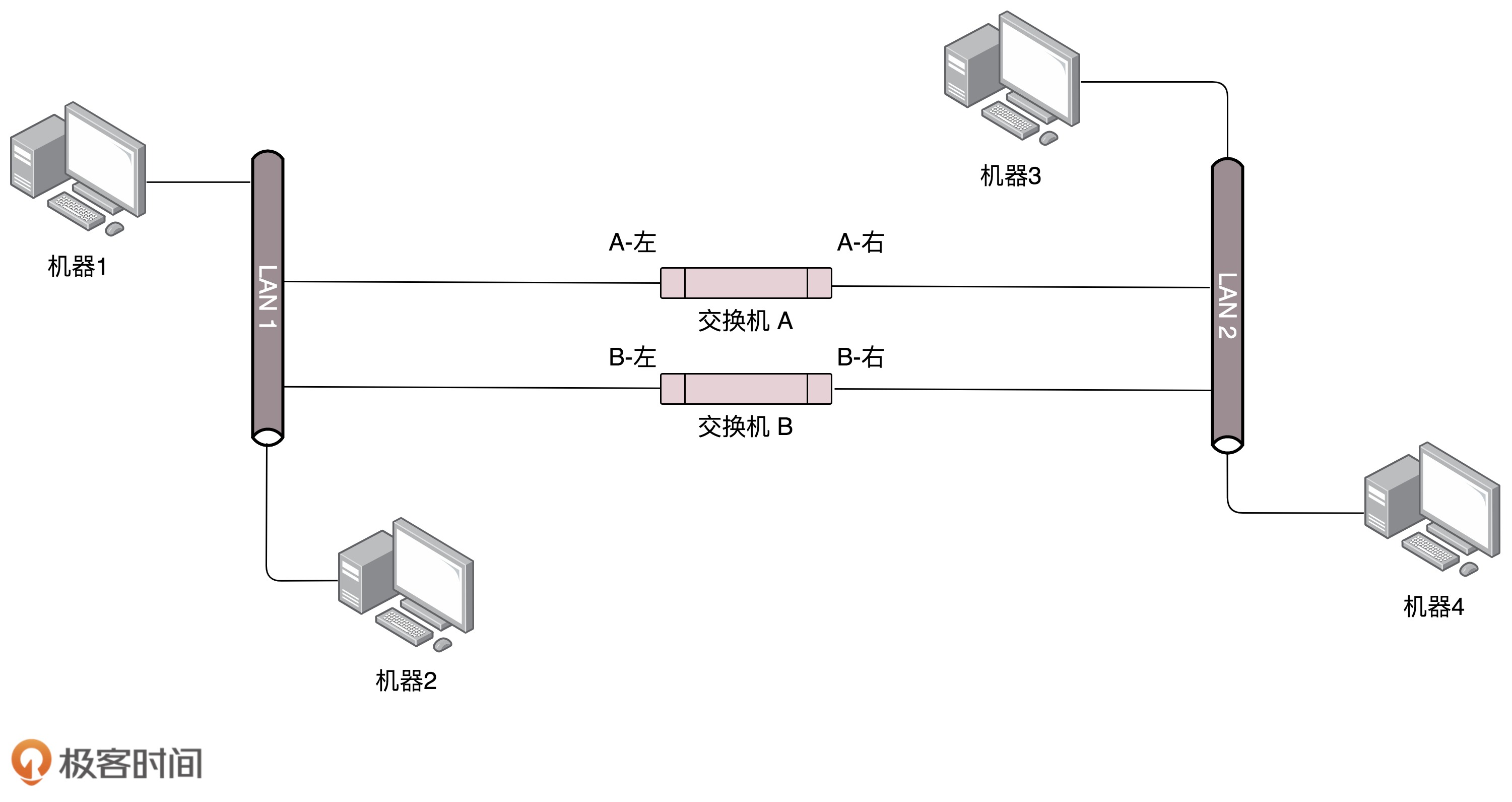

例如這個圖，當兩個交換機將兩個局域網同時連接起來的時候，你可能會覺得，這樣反而有了高可用性，但是卻不幸地出現了環路，出現了環路會有什么結果呢？
我們來想象一下機器 1 訪問機器 2 的程序，一開始，機器 1 并不知道機器 2 的 MAC 地址，所以它需要發起一個 ARP 的廣播，廣播到達機器 2，機器 2 會把 MAC 地址回傳來，看起來沒有這兩個交換機什么事情，
但是問題來了，這兩個交換機還是都能夠收到廣播包的，交換機 A 一開始是不知道機器 2 在哪個局域網的，所以它會把廣播訊息放到局域網二，在局域網二廣播的時候，交換機 B 右邊這個網口也是能夠收到廣播訊息的，交換機 B 會將這個廣播資訊發送到局域網一，局域網一的這個廣播訊息，又會到達交換機 A 左邊的這個介面，交換機 A 這個時候還是不知道機器 2 在哪個局域網，于是將廣播包又轉發到局域網二，左轉左轉左轉，好像是個圈哦，
可能有人會說，當兩臺交換機都能夠逐漸學習到拓撲結構之后，是不是就可以了？
別想了，壓根兒學不會的，機器 1 的廣播包到達交換機 A 和交換機 B 的時候，本來兩個交換機都學會了機器 1 是在局域網一的，但是當交換機 A 將包廣播到局域網二之后，交換機 B 右邊的網口收到了來自交換機 A 的廣播包，根據學習機制，這徹底損壞了交換機 B 的三觀，剛才機器 1 還在左邊的網口呢，怎么又出現在右邊的網口呢？哦，那肯定是機器 1 換位置了，于是就誤會了，交換機 B 就學會了，機器 1 是從右邊這個網口來的，把剛才學習的那一條清理掉，同理，交換機 A 右邊的網口，也能收到交換機 B 轉發過來的廣播包，同樣也誤會了，于是也學會了，機器 1 從右邊的網口來，不是從左邊的網口來，
然而當廣播包從左邊的局域網一廣播的時候，兩個交換機再次重繪三觀，原來機器 1 是在左邊的，過一會兒，又發現不對，是在右邊的，過一會，又發現不對，是在左邊的，
這還是一個包轉來轉去，每臺機器都會發廣播包，交換機轉發也會復制廣播包，當廣播包越來越多的時候，按照上一節講過一個共享道路的演算法，也就是路會越來越堵，最后誰也別想走，所以，必須有一個方法解決環路的問題，怎么破除環路呢？
STP 協議中那些難以理解的概念
在資料結構中，有一個方法叫做最小生成樹，有環的我們常稱為圖，將圖中的環破了，就生成了樹，在計算機網路中，生成樹的演算法叫作 STP，全稱 Spanning Tree Protocol，
STP 協議比較復雜，一開始很難看懂，但是其實這是一場血雨腥風的武林比武或者華山論劍，最終決出五岳盟主的方式，
在 STP 協議里面有很多概念，譯名就非常拗口，但是我一作比喻，你很容易就明白了，
- Root Bridge，也就是根交換機，這個比較容易理解，可以比喻為“掌門”交換機，是某棵樹的老大，是掌門，最大的大哥，
- Designated Bridges，有的翻譯為指定交換機，這個比較難理解，可以想像成一個“小弟”，對于樹來說，就是一棵樹的樹枝，所謂“指定”的意思是，我拜誰做大哥，其他交換機通過這個交換機到達根交換機，也就相當于拜他做了大哥，這里注意是樹枝，不是葉子，因為葉子往往是主機，
- Bridge Protocol Data Units （BPDU） ，網橋協議資料單元，可以比喻為“相互比較實力”的協議，行走江湖，比的就是武功，拼的就是實力，當兩個交換機碰見的時候，也就是相連的時候，就需要互相比一比內力了，BPDU 只有掌門能發，已經隸屬于某個掌門的交換機只能傳達掌門的指示，
- Priority Vector，優先級向量，可以比喻為實力 （值越小越牛），實力是啥？就是一組 ID 數目，[Root Bridge ID, Root Path Cost, Bridge ID, and Port ID]，為什么這樣設計呢？這是因為要看怎么來比實力，先看 Root Bridge ID，拿出老大的 ID 看看，發現掌門一樣，那就是師兄弟；再比 Root Path Cost，也即我距離我的老大的距離，也就是拿和掌門關系比，看同一個門派內誰和老大關系鐵；最后比 Bridge ID，比我自己的 ID，拿自己的本事比，
STP 的作業程序是怎樣的？
接下來，我們來看 STP 的作業程序，

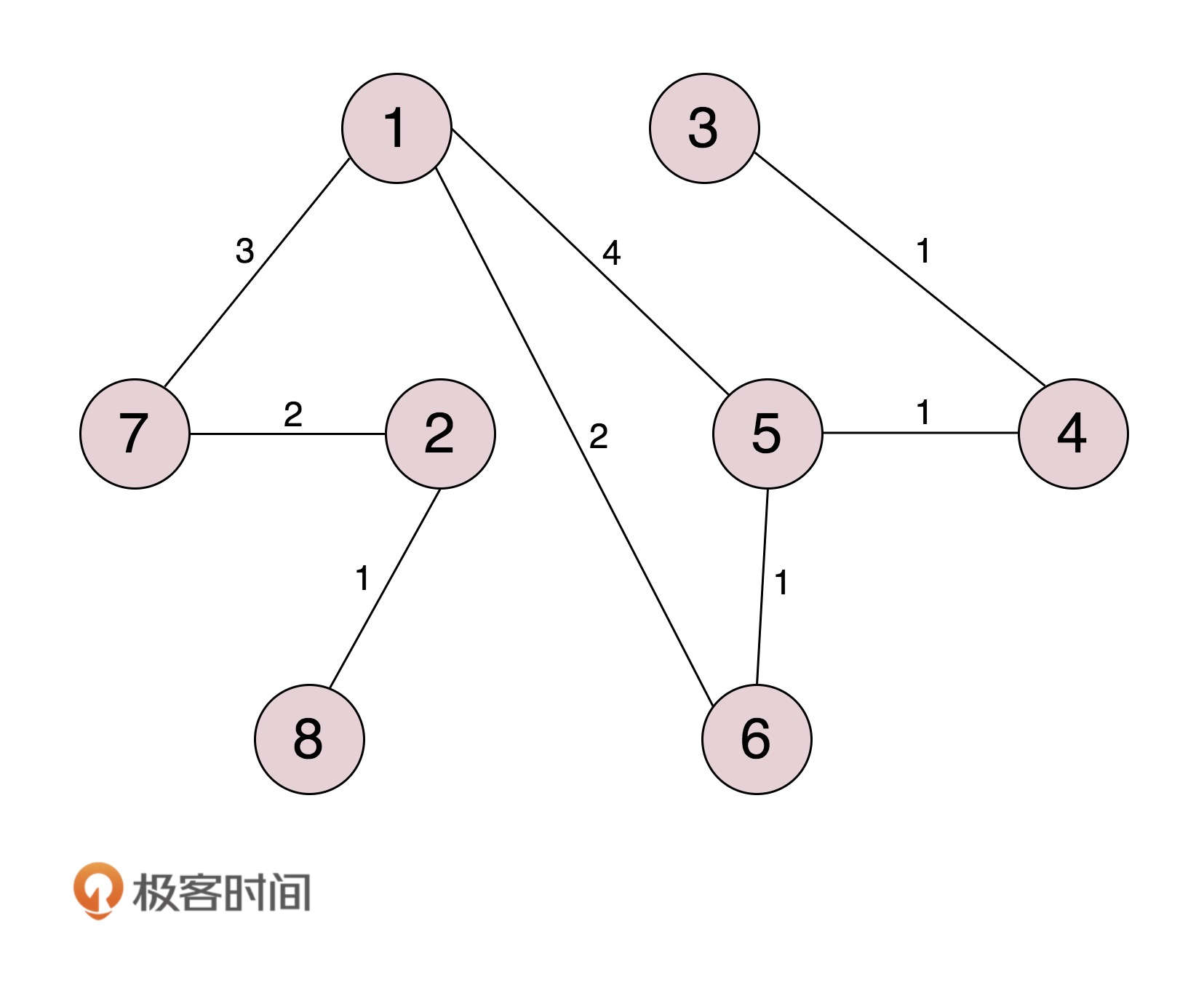

一開始，江湖紛爭，例外混亂，大家都覺得自己是掌門，誰也不服誰，于是，所有的交換機都認為自己是掌門，每個網橋都被分配了一個 ID，這個 ID 里有管理員分配的優先級，當然網路管理員知道哪些交換機貴，哪些交換機好，就會給它們分配高的優先級，這種交換機生下來武功就很高，起步就是喬峰，
既然都是掌門，互相都連著網線，就互相發送 BPDU 來比功夫唄，這一比就發現，有人是岳不群，有人是封不平，贏的接著當掌門，輸的就只好做小弟了，當掌門的還會繼續發 BPDU，而輸的人就沒有機會了，它們只有在收到掌門發的 BPDU 的時候，轉發一下，表示服從命令，

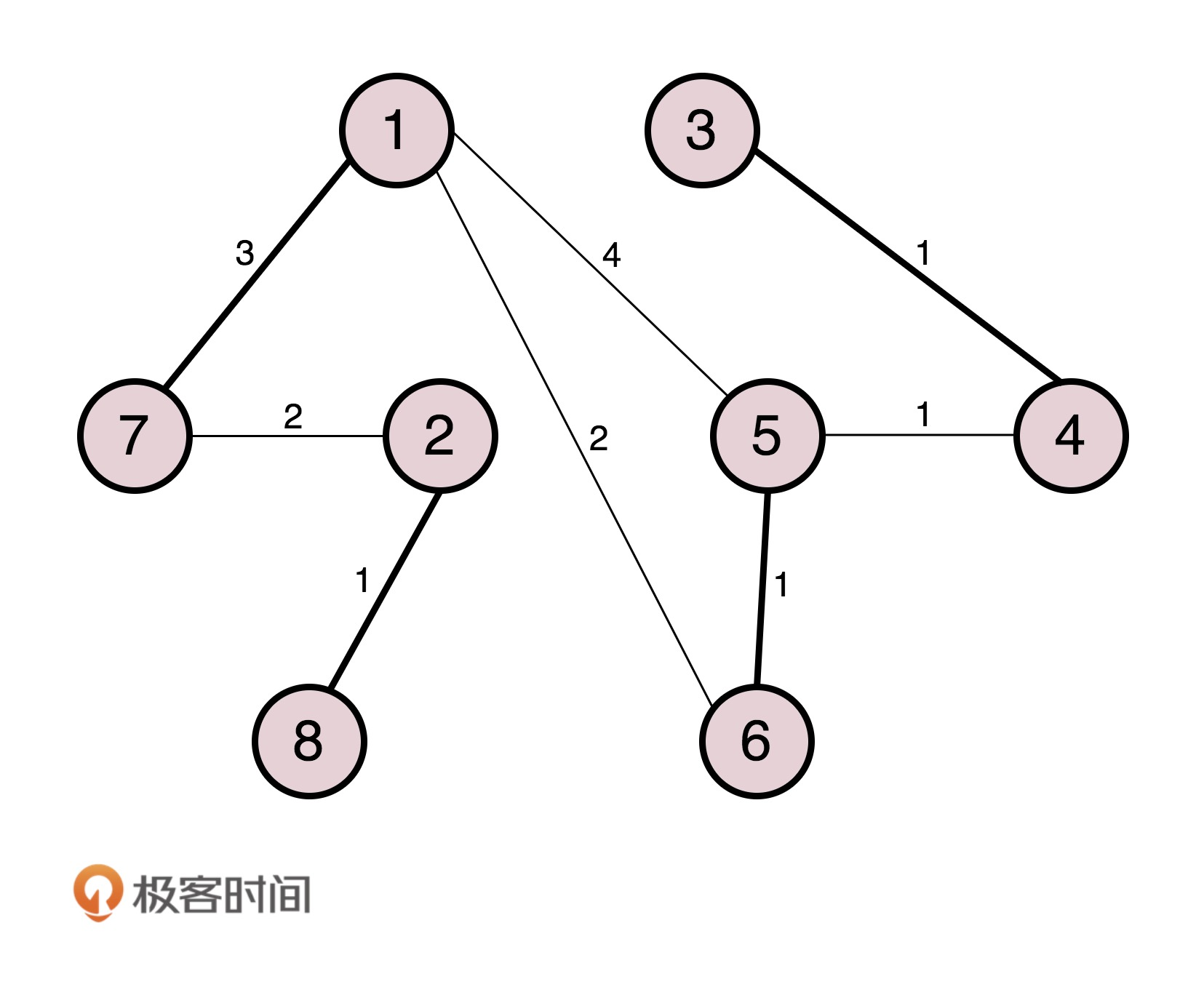

數字表示優先級，就像這個圖，5 和 6 碰見了，6 的優先級低，所以乖乖做小弟，于是一個小門派形成，5 是掌門，6 是小弟，其他諸如 1-7、2-8、3-4 這樣的小門派，也誕生了，于是江湖出現了很多小的門派，小的門派，接著合并，
合并的程序會出現以下四種情形，我分別來介紹，
情形一：掌門遇到掌門

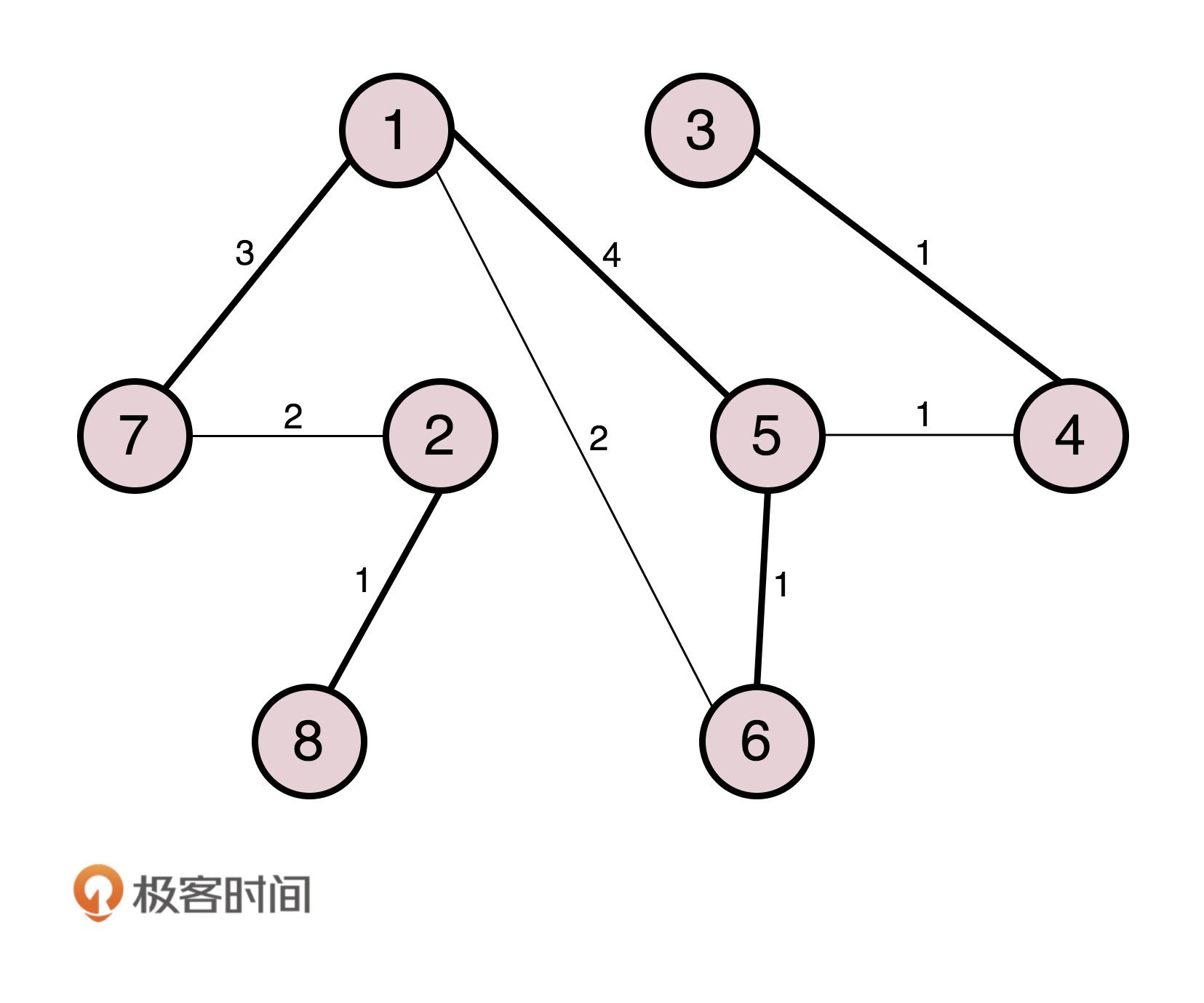

當 5 碰到了 1，掌門碰見掌門，1 覺得自己是掌門，5 也剛剛跟別人 PK 完成為掌門，這倆掌門比較功夫，最終 1 勝出，于是輸掉的掌門 5 就會率領所有的小弟歸順，結果就是 1 成為大掌門，
情形二：同門相遇
同門相遇可以是掌門與自己的小弟相遇，這說明存在“環”了，這個小弟已經通過其他門路拜在你門下，結果你還不認識，就 PK 了一把，結果掌門發現這個小弟功夫不錯，不應該級別這么低，就把它招到門下親自帶，那這個小弟就相當于升職了，

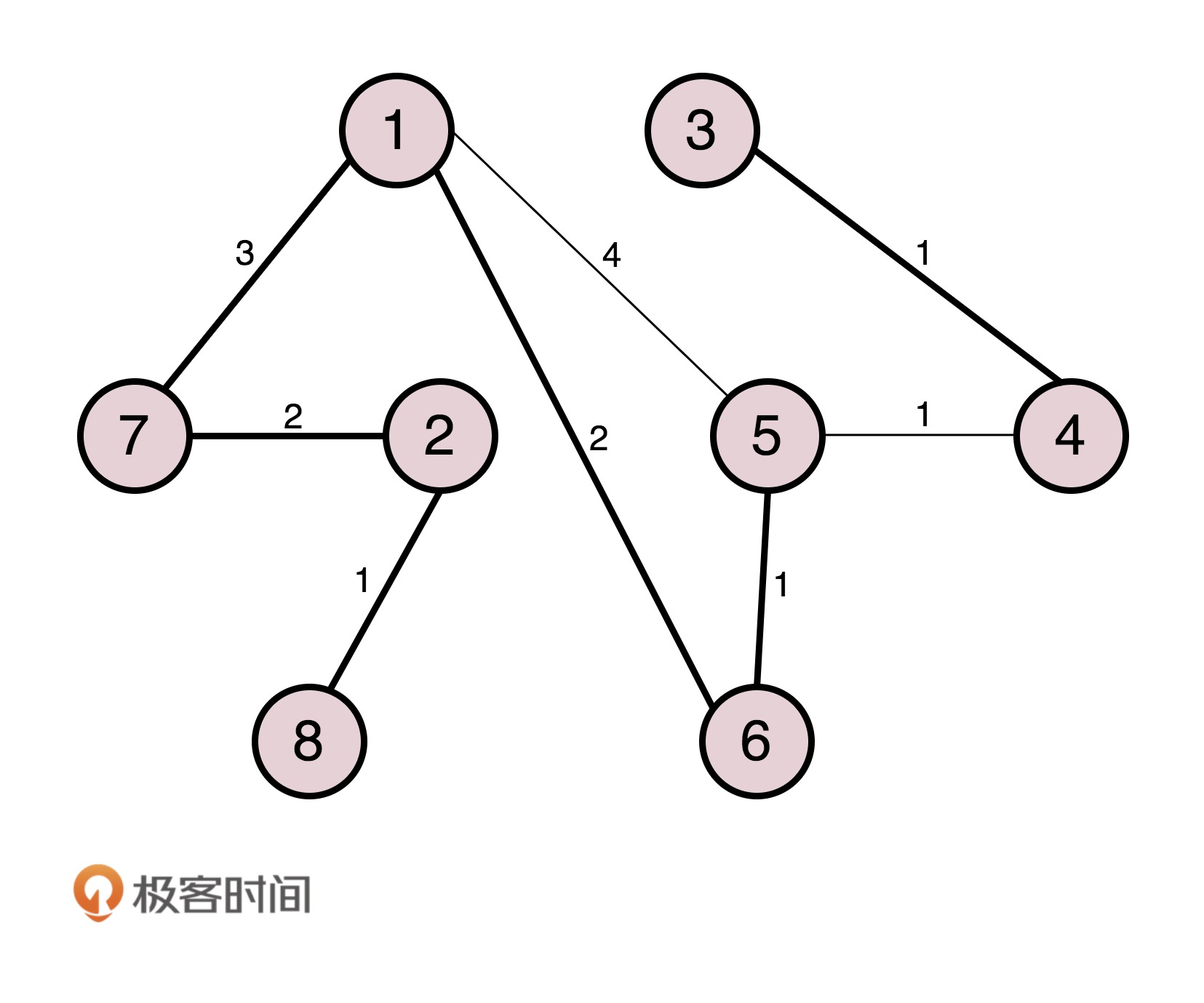

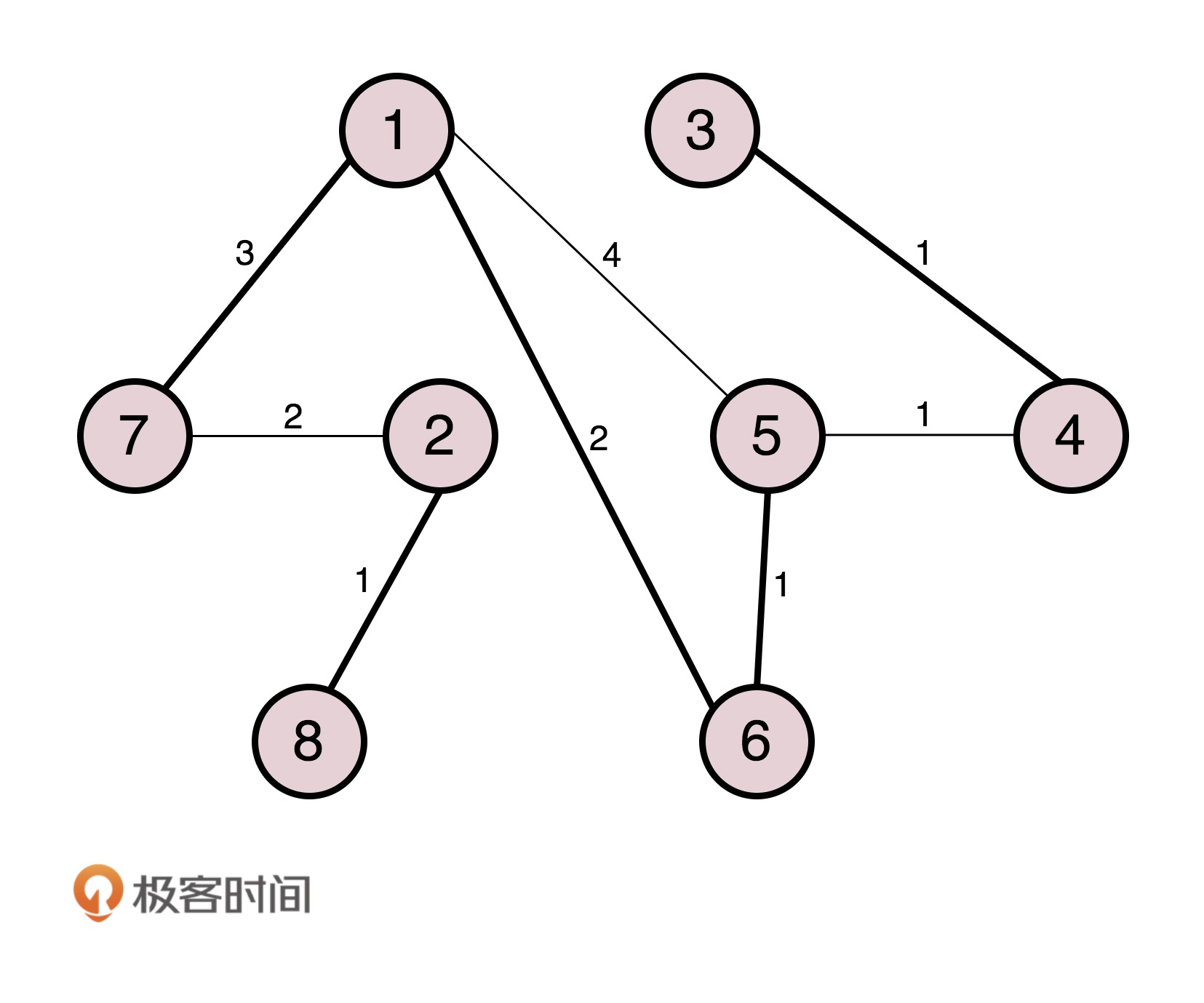

我們再來看，假如 1 和 6 相遇，6 原來就拜在 1 的門下，只不過 6 的上司是 5，5 的上司是 1，1 發現，6 距離我才只有 2，比從 5 這里過來的 5（=4+1）近多了，那 6 就直接匯報給我吧，于是，5 和 6 分別匯報給 1，

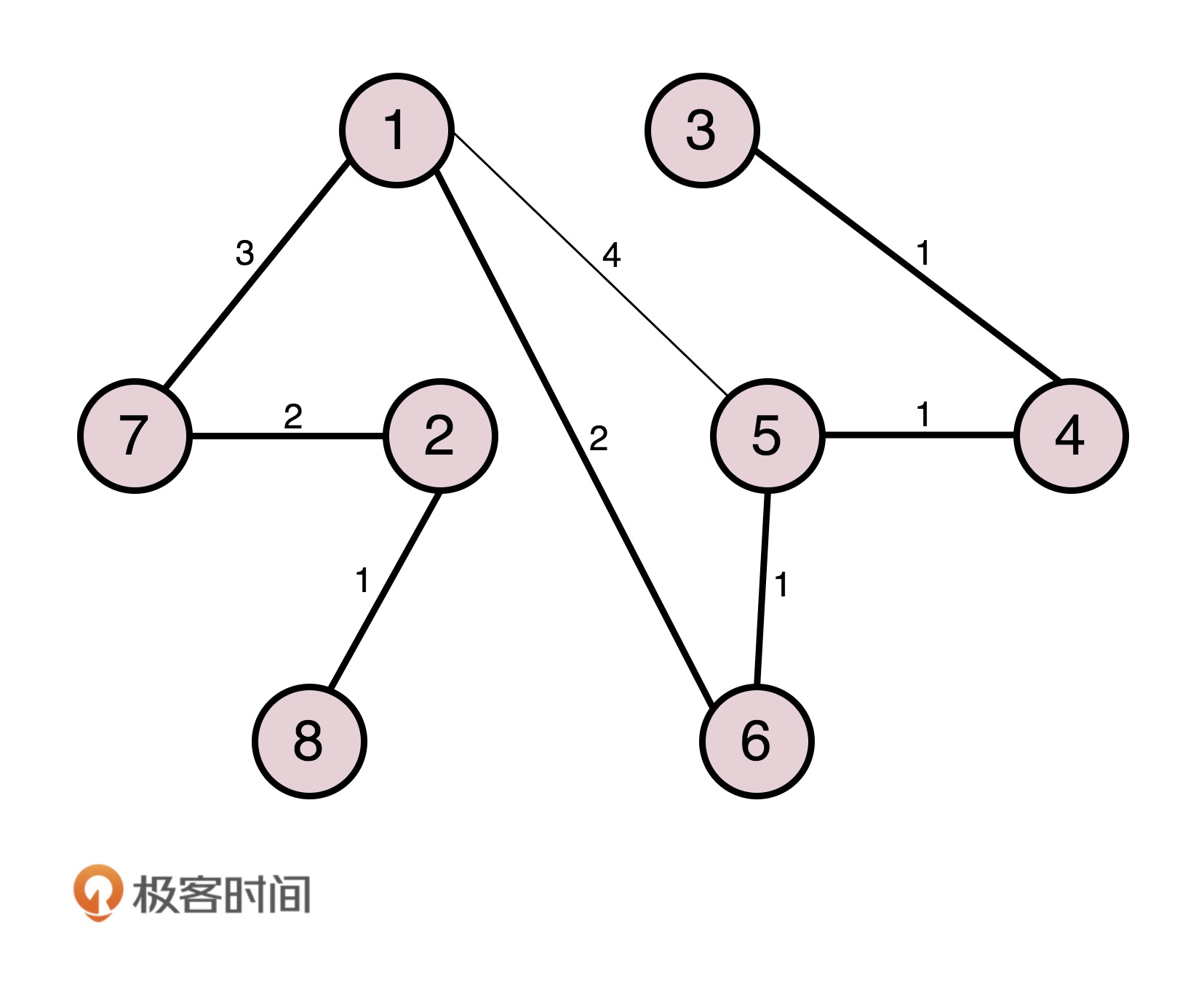

同門相遇還可以是小弟相遇，這個時候就要比較誰和掌門的關系近，當然近的當大哥，剛才 5 和 6 同時匯報給 1 了，后來 5 和 6 在比較功夫的時候發現，5 你直接匯報給 1 距離是 4，如果 5 匯報給 6 再匯報給 1，距離只有 2+1=3，所以 5 干脆拜 6 為上司，
情形三：掌門與其他幫派小弟相遇
小弟拿本幫掌門和這個掌門比較，贏了，這個掌門拜入門來，輸了，會拜入新掌門，并且逐漸拉攏和自己連接的兄弟，一起棄暗投明，
例如，2 和 7 相遇，雖然 7 是小弟，2 是掌門，就個人武功而言，2 比 7 強，但是 7 的掌門是 1，比 2 牛，所以沒辦法，2 要拜入 7 的門派，并且連同自己的小弟都一起拜入，
情形四：不同門小弟相遇
各自拿掌門比較，輸了的拜入贏的門派，并且逐漸將與自己連接的兄弟棄暗投明，
例如，5 和 4 相遇，雖然 4 的武功好于 5，但是 5 的掌門是 1，比 4 牛，于是 4 拜入 5 的門派，后來當 3 和 4 相遇的時候，3 發現 4 已經叛變了，4 說我現在老大是 1，比你牛，要不你也來吧，于是 3 也拜入 1，
最終，生成一棵樹，武林一統，天下太平，但是天下大勢，分久必合，合久必分，天下統一久了，也會有相應的問題，
如何解決廣播問題和安全問題？
畢竟機器多了，交換機也多了，就算交換機比 Hub 智能一些，但是還是難免有廣播的問題，一大波機器，相關的部門、不相關的部門，廣播一大堆，性能就下來了，就像一家公司，創業的時候，一二十個人，坐在一個會議室，有事情大家討論一下，非常方便，但是如果變成了 50 個人，全在一個會議室里面吵吵，就會亂得不得了，
你們公司有不同的部門，有的部門需要保密的，比如人事部門，肯定要討論升職加薪的事兒，由于在同一個廣播域里面，很多包都會在一個局域網里面飄啊飄，碰到了一個會抓包的程式員，就能抓到這些包，如果沒有加密，就能看到這些敏感資訊了，還是上面的例子，50 個人在一個會議室里面七嘴八舌地討論，其中有兩個 HR，那他們討論的問題，肯定被其他人偷偷聽走了，
那咋辦，分部門，分會議室唄，那我們就來看看怎么分，
有兩種分的方法，一個是物理隔離，每個部門設一個單獨的會議室，對應到網路方面，就是每個部門有單獨的交換機，配置單獨的子網，這樣部門之間的溝通就需要路由器了，路由器咱們還沒講到，以后再說，這樣的問題在于，有的部門人多，有的部門人少，人少的部門慢慢人會變多，人多的部門也可能人越變越少，如果每個部門有單獨的交換機，口多了浪費，少了又不夠用，
另外一種方式是虛擬隔離，就是用我們常說的 VLAN，或者叫虛擬局域網，使用 VLAN，一個交換機上會連屬于多個局域網的機器，那交換機怎么區分哪個機器屬于哪個局域網呢？

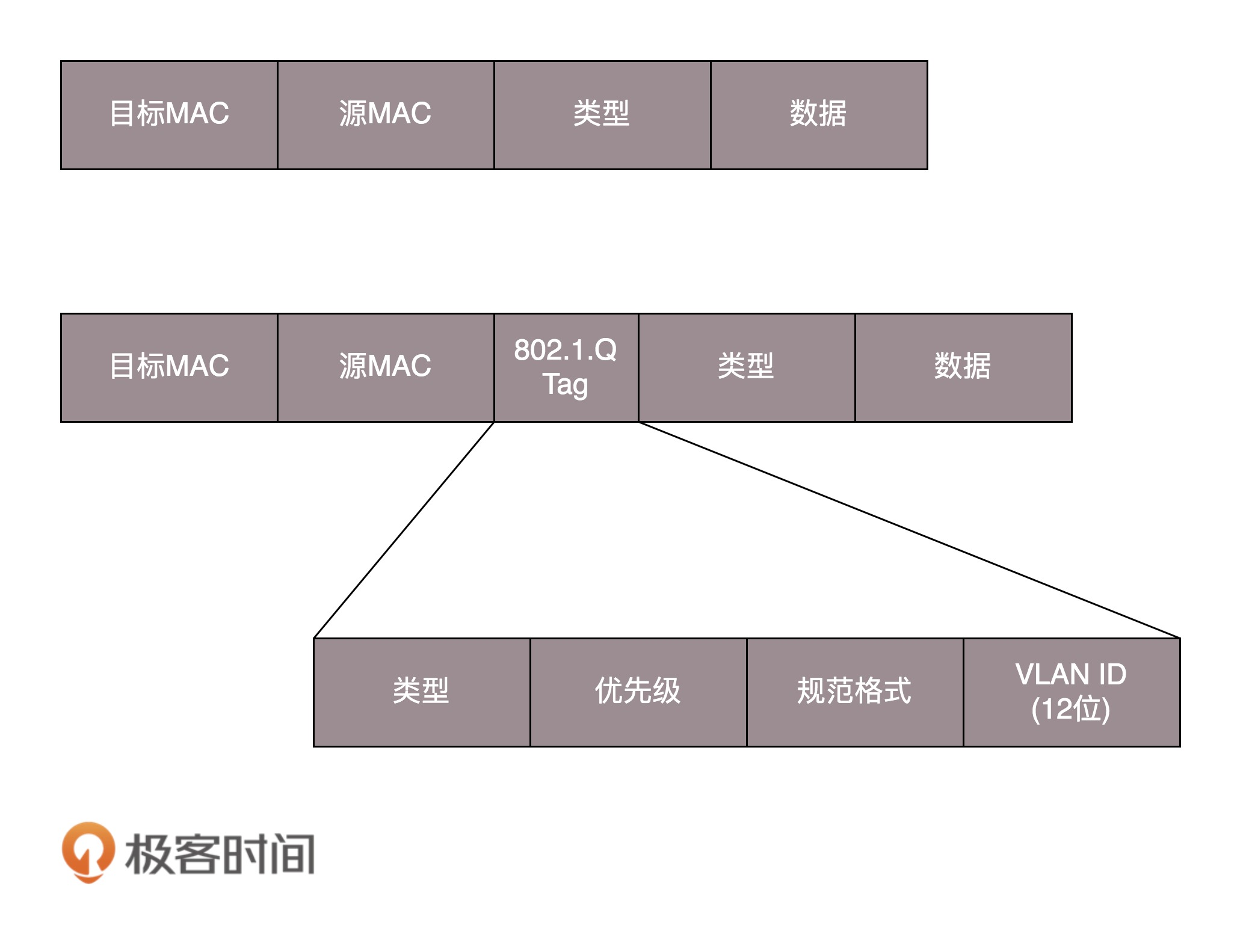

我們只需要在原來的二層的頭上加一個 TAG，里面有一個 VLAN ID，一共 12 位，為什么是 12 位呢？因為 12 位可以劃分 4096 個 VLAN，這樣是不是還不夠啊，現在的情況證明，目前云計算廠商里面絕對不止 4096 個用戶，當然每個用戶需要一個 VLAN 了啊，怎么辦呢，這個我們在后面的章節再說，
如果我們買的交換機是支持 VLAN 的，當這個交換機把二層的頭取下來的時候，就能夠識別這個 VLAN ID，這樣只有相同 VLAN 的包，才會互相轉發，不同 VLAN 的包，是看不到的，這樣廣播問題和安全問題就都能夠解決了，
我們可以設定交換機每個口所屬的 VLAN，如果某個口坐的是程式員，他們屬于 VLAN 10；如果某個口坐的是人事，他們屬于 VLAN 20；如果某個口坐的是財務，他們屬于 VLAN 30，這樣，財務發的包，交換機只會轉發到 VLAN 30 的口上，程式員啊，你就監聽 VLAN 10 吧，里面除了代碼，啥都沒有，
而且對于交換機來講，每個 VLAN 的口都是可以重新設定的，一個財務走了，把他所在座位的口從 VLAN 30 移除掉，來了一個程式員，坐在財務的位置上，就把這個口設定為 VLAN 10，十分靈活，

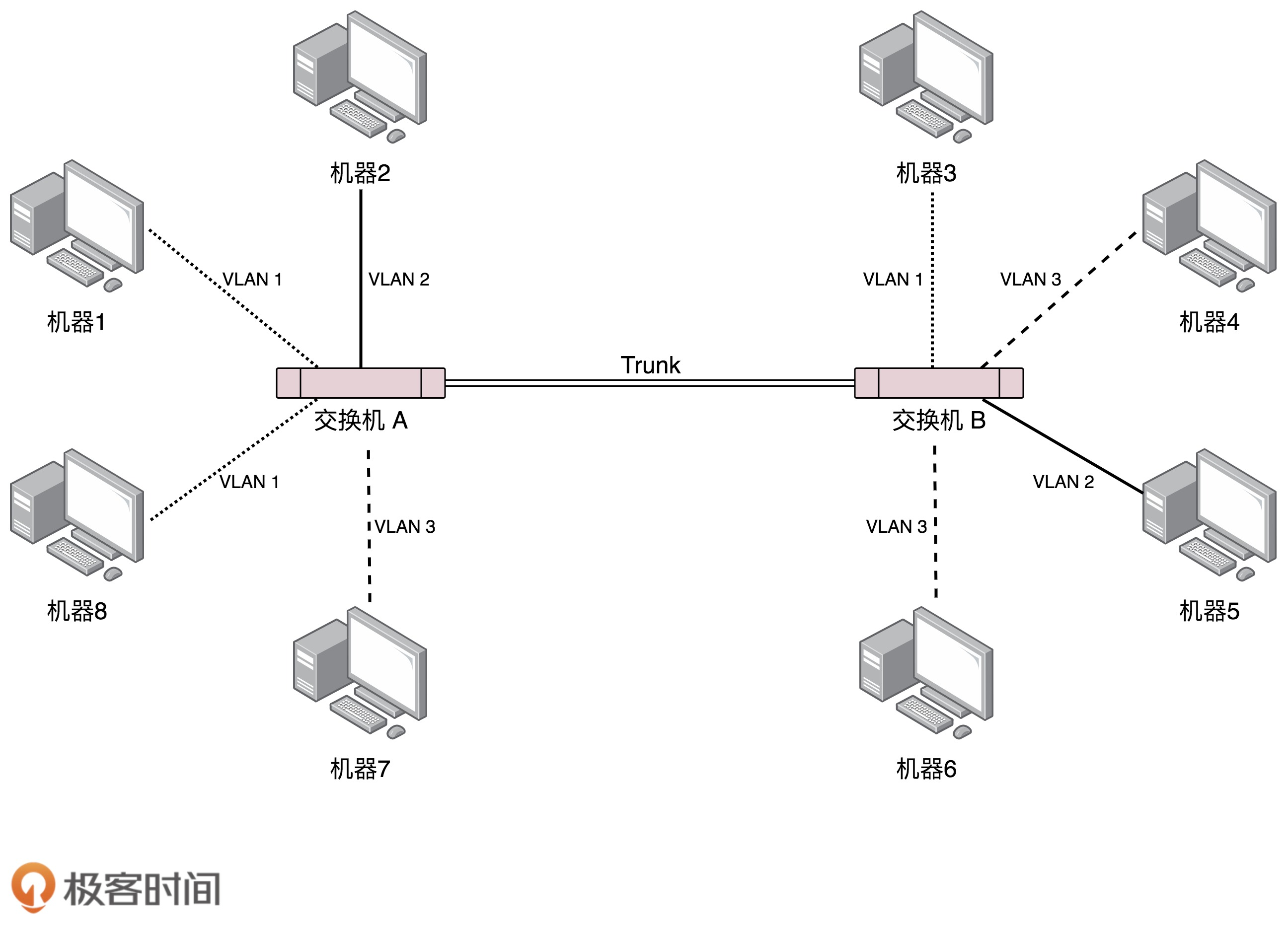

有人會問交換機之間怎么連接呢？將兩個交換機連接起來的口應該設定成什么 VLAN 呢？對于支持 VLAN 的交換機，有一種口叫作 Trunk 口，它可以轉發屬于任何 VLAN 的口，交換機之間可以通過這種口相互連接，
好了，解決這么多交換機連接在一起的問題，辦公室的問題似乎搞定了，然而這只是一般復雜的場景，因為你能接觸到的網路，到目前為止，不管是你的臺式機，還是筆記本所連接的網路，對于帶寬、高可用等都要求不高，就算出了問題，一會兒上不了網，也不會有什么大事，
我們在宿舍、學校或者辦公室，經常會訪問一些網站，這些網站似乎永遠不會“掛掉”，那是因為這些網站都生活在一個叫做資料中心的地方，那里的網路世界更加復雜，在后面的章節，我會為你詳細講解，
