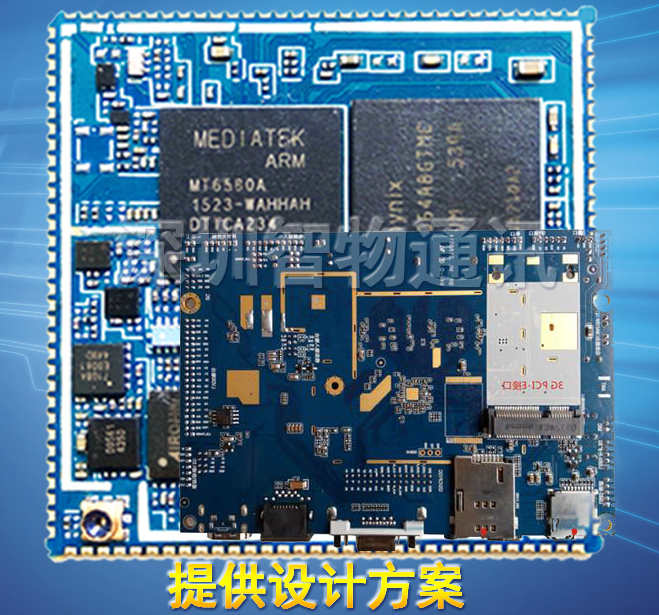

聯發科MTK6580安卓通訊智能模塊核心板整合資料詳情
MTK6580安卓核心板是一款全球最小的3G安卓智能模塊，此模塊采用單面郵票孔封裝，具有豐富的介面，超高集成度，穩定性好，性價比高等特點，支持GMS四頻(850/900/1800/1900MHz)WCMDA (850/900/1700/1900/2100MHz)高低兩頻，支持GSM/EDGE/UMTS/HSDPA/HSUPA(WCDMA)高速資料接入服務，
平 臺：MTK6580 四核A7 1.3G
作業系統：Android 5.1/6.0
Memory: 512m+4G(Option 1G+8G/2G+16G/3G+32G)
網路制式：2GGSM：850/900/1800/1900MHz四頻段
3GWCDMA：850/900/1700/1900/2100MHz高低兩頻段
封裝特性：132pin
外形尺寸：34*34*2.5mm
解析度：HD:1280X720
攝像頭：前置5MP，后置8MP
視頻：Decode:1080p 30fps Encode:1080p 30fps
藍牙：BT4.0
WiFi: 802.11b/g/n
FM：FM radio
定位導航：A-GPS/GPS
電源管理：包含ChargerIC，4.2VLi-ion/Li-Poly,morethan1.2A
資料介面：包含LCM，Camera，USB，UART，I2C，SPI，I2S，ADC，Keypad，GPIOS等，
擴展模塊：包括NFC，一維二維掃描，RFID，指紋、刷卡，ZigBee，安全模塊，身份識別，高頻超高頻模塊，紅外，以太網，車載雷達，OBD等等，
MTK6580安卓核心板模塊內置高性能的四核處理器， 8Gb+8GB記憶體，包含GPU，電源管理，音視頻編解碼等，采用安卓5.1/6.0作業系統，提供2G/3G電話與資料接入，支持WiFi/BT/GPS/FM，提供豐富資料介面，包含LCM，Camera，USB，UART，I2C，SPI，I2S，ADC，Keypad，GPIOs等，可外接多種模塊，包括NFC，一維二維掃描，RFID，指紋、刷卡，ZigBee，安全模塊，身份識別，高頻超高頻模塊，紅外，以太網，車載雷達，OBD等等，
芯片平臺：MTK6580四核Cortex-A71.3GHZ
CPU：ARM Mali-400 MP
記憶體：512M LPDDR3(Optional 1G/2G/3G)
4GB eMMC(Optional 8/16G/32G)
網路頻段：2G GSM : 850/900/1800/1900MHz 四頻段
3G WCDMA : 850/900/1700/1900/2100MHz 高低兩頻段
無線連接：WIFI : 802.11 b/g/n
BT: Bluetooth BLE4.0
A-GPS/GPS
FM Radio
傳感器介面：lnterface : Sensors IC Interface
Support G-sensor,Proximity/Light Sensor,Mag-Sensor
Gyroscope Sensor,Barometer ...
充放電：包含Charger IC，4.2V Li-ion/Li-Poly, more than 1.2A
顯示屏：lnterface: MIPI CSI 3 lane x1 LCM/Touch
解析度:Support up to HD(1280* 720)
LCM尺寸:不受限制
攝像頭：lnterface:Camera MIPI CSI 4 lane(for main) 2 lane(for sub)
像素大小:5MP 前置/8MP 后置
視頻：編碼格式:H264/H263/MPEG-4 1080p/30fps
解碼格式:H264/H263/MPEG-4/VP8/HEVC 1080p/3ofps
音頻： 揚聲器
麥克風*2
聽簡
耳機
IO介面： USB(OTG)*1
UART*2
SDIO*1(TF Card，最高支持128G)
I2C*3
SPI*1
I2S*1
EINT*10
PWM*5
GPIOs(其他IO皆可復用成GPIO)
輸入設備：按鍵(用戶可定義)
觸屏
其他介面：VRTC/Reset/Vibrator
Dual SIM
3G RF/Wifi/GPS/BT/FM天線
物理介面：IPEx*2座子
MTK6580安卓核心板模塊擁有業界最小規格的超高集成度，尺寸僅為34mm*34mm*2.5mm，適合各類對結構尺寸要求更高的產品，可廣泛應用于智能手持終端，智能硬體與穿戴，智能車載設備，安防監控，POS機，行業平板，醫療與工業設備以及其他行業應用設計等多種領域，
更多關于聯發科MTK6580的方案與資料，請聯系智物通訊
