寫這篇博客時，我對這部分知識并不是理解，我真的不太喜歡硬體，寫這篇博客的目的是重新復習一下這里的知識（說成是預習其實也可以），方便以后期末考試或在學這部分知識時有可視化的東西可回憶，就這樣吧╮(╯▽╰)╭
層次結構
基本存盤體系
主存的特點：容量不夠大，不夠便宜，速度比輔存較快
主存速度慢和容量不足

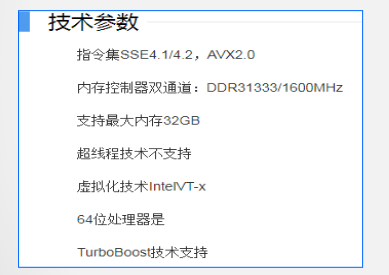

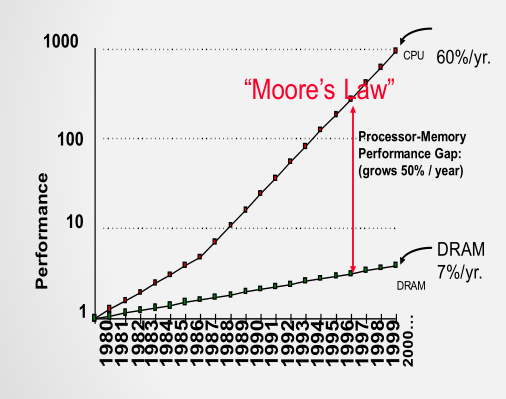

主存增速與CPU增速不同步；指令執行期間多次訪問存盤器；存在制約主存容量的技術因素由CPU、主板等相關技術指標確定，應用對主存的需求不斷擴大

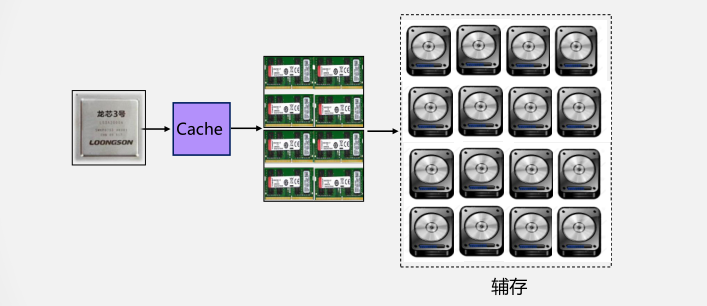

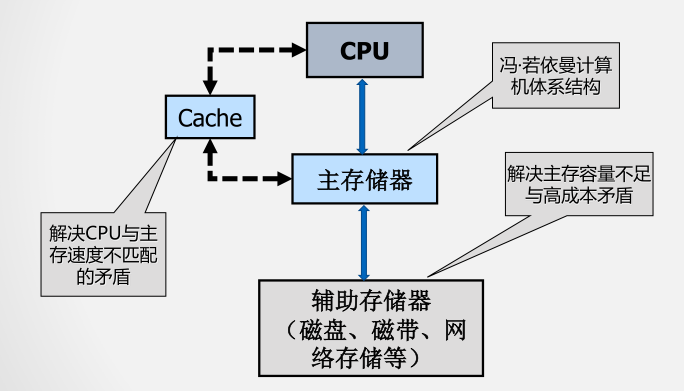

存盤系統的層次話結構
CPU訪問到的存盤系統具有Cache的速度，輔存的容量和價格
L1 Cache集成在CPU中，分資料Cache(D-Cache)和指令Cache(I-Cache）
早期L2 Cache在主板上或與CPU集成在同一電路板上，隨著工藝的提高L2Cache被集成在CPU內核中，不分D-Cache和I-Cache
哈佛結構是一種將指令儲存和資料儲存分開的存盤器結構，可支持：資料和指令并行儲存、指令預取，提高處理器的執行效率；另外，指令和資料可有不同的資料寬度，如Microchip公司的PIC16芯片的程式指令是14位寬度，而資料是8位寬度
目前使用哈佛結構的：PIC系列、摩托羅拉公司的MC68系列、Zilog公司的Z8系列、ATMEL公司的AVR系列和ARM公司的ARM9、ARM10和ARM11，
層次化的理論基礎
- 區域性原理
- 時間區域性:
- 現在被訪問的資訊2在不久的將來還將再次被訪問;
- 時間區域性的程式結構體現： 回圈結構
- 空間區域性 ：
- 現訪問資訊2 ，下一次訪問2附近的資訊，
- 空間區域性的程式結構體現：順序結構
資料組織
存盤字長
主存的一個存盤單元所包含的二進制位數
目前大多數計算機的主存按位元組編址，存盤字長也不斷加大,如16位字長、32位字長和64位字長
ISA設計時要考慮的兩個問題：：
a)如何根據位元組地址讀取一個32位的字？- 字的存放問題
b)一個字能否存放在主存的任何位元組邊界？- 字的邊界對齊問題

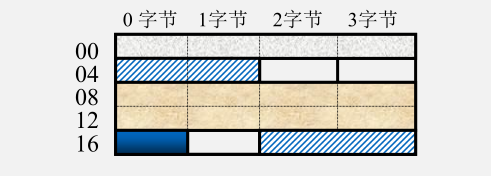

資料存盤與邊界的關系

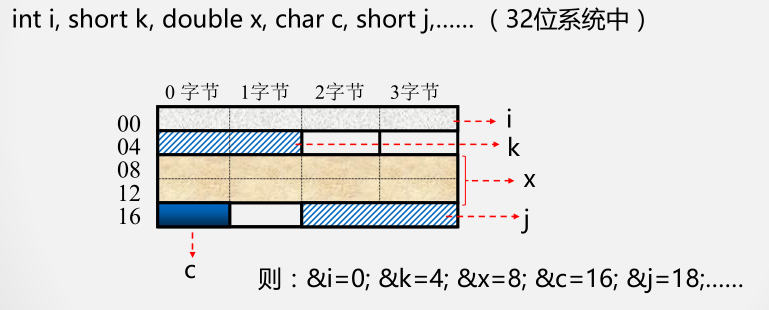

1)按邊界對齊的資料存盤

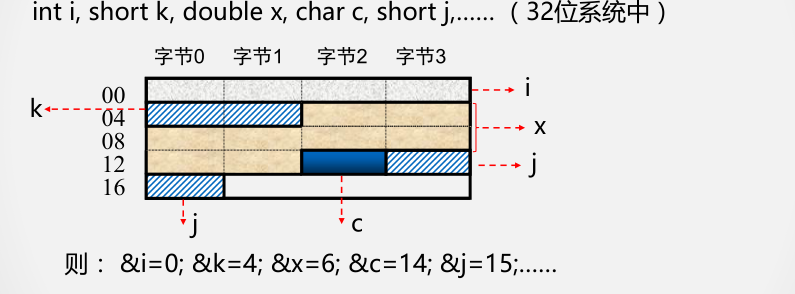

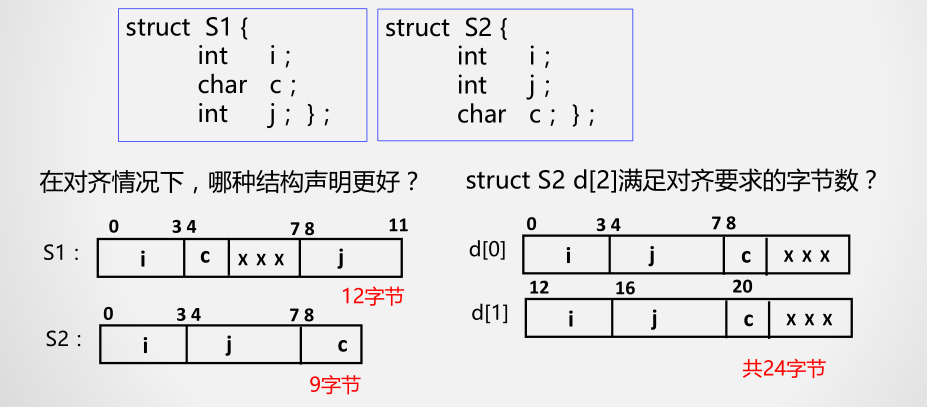

2)未按邊界對齊的資料存盤
雖節省了空間，但增加了訪存次數！需要在性能與容量間權衡！
3)邊界對齊與存盤地址的關系（以32位為例）
?雙字長資料邊界對齊的起始地址的最末三位為000(8位元組整數倍；
?單字長邊界對齊的起始地址的末二位為00(4位元組整數倍)；
?半字長邊界對齊的起始地址的最末一位為0(２位元組整數倍)，

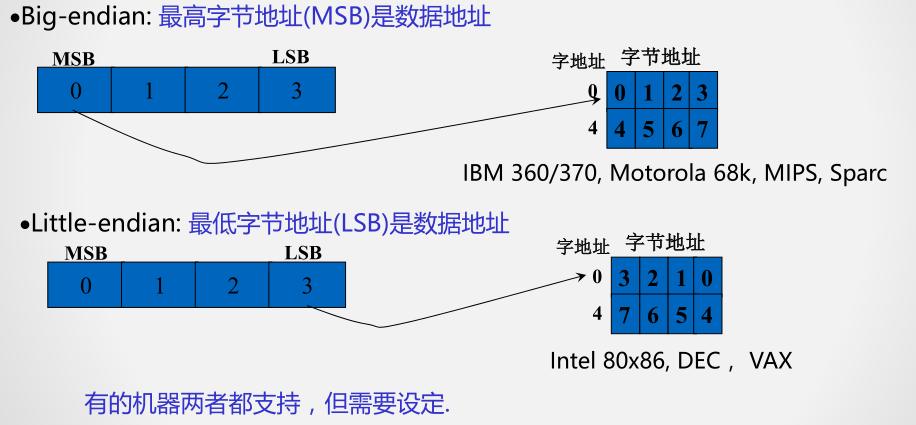

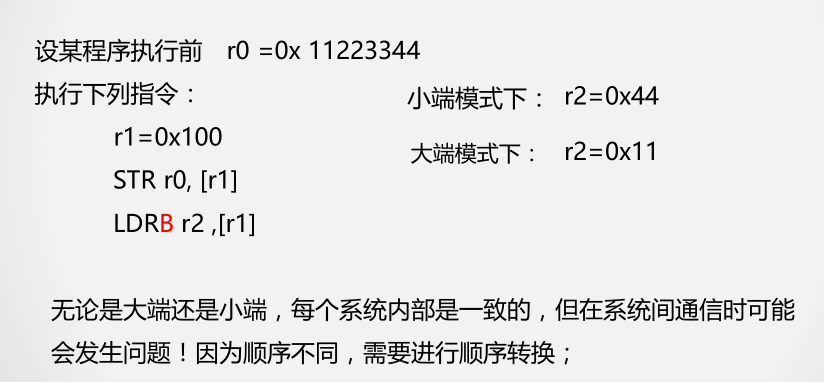

大端與小端存盤方式
靜態存盤器作業原理

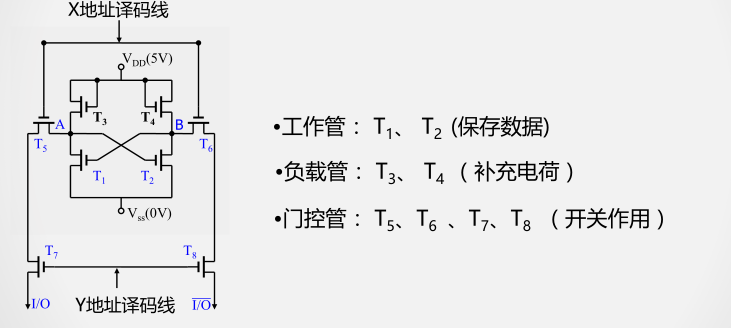

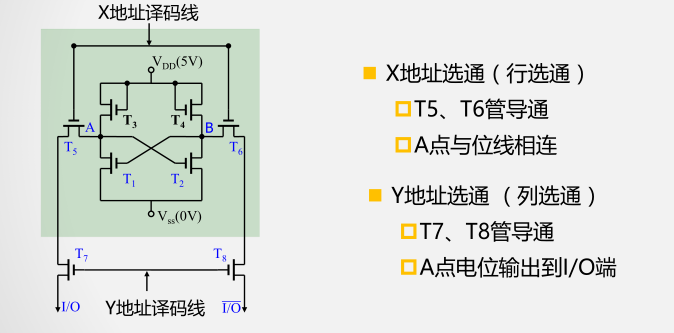

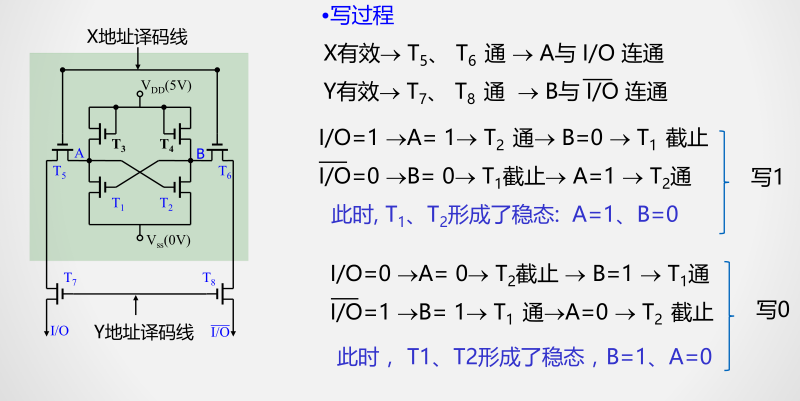

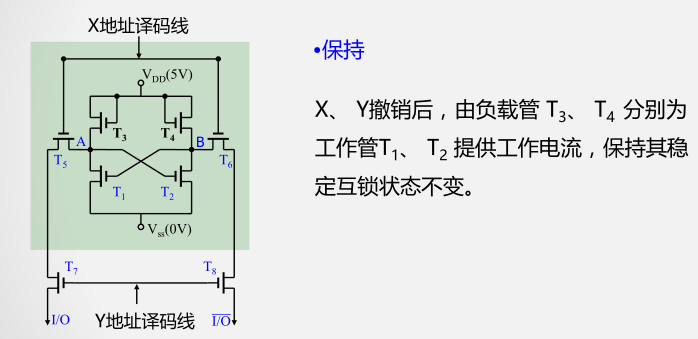

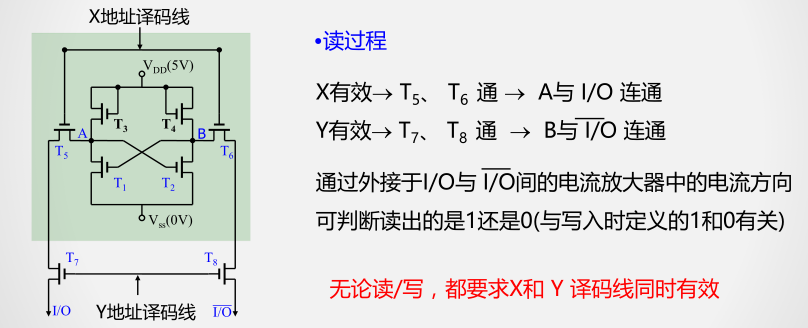

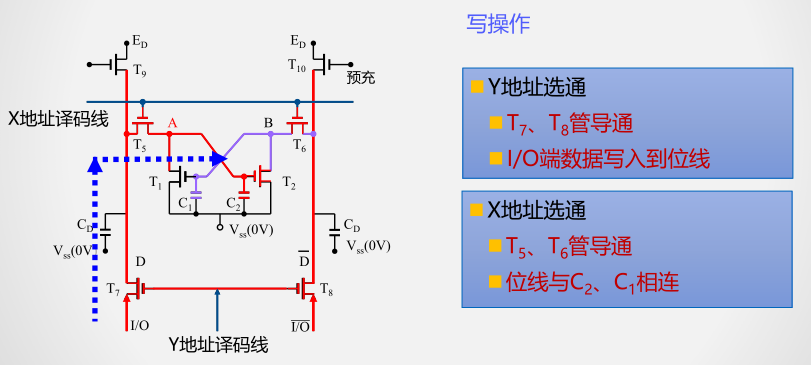

SRAM存盤單元結構和作業原理

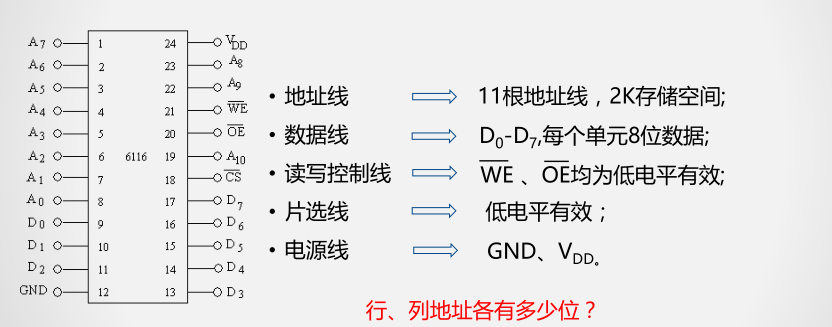

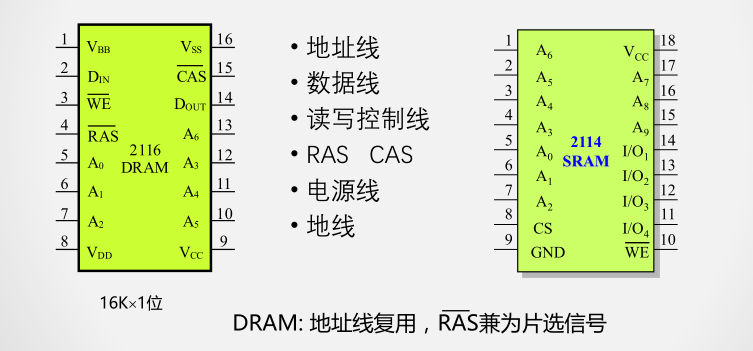

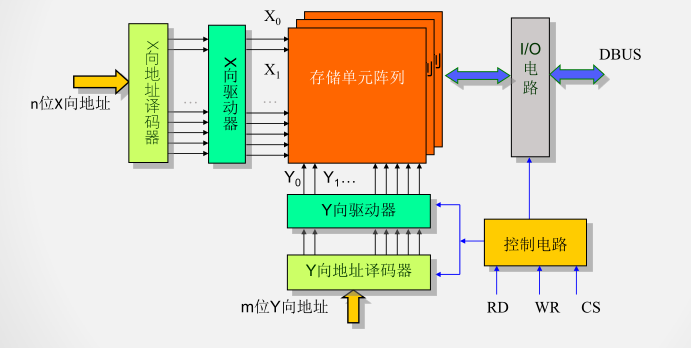

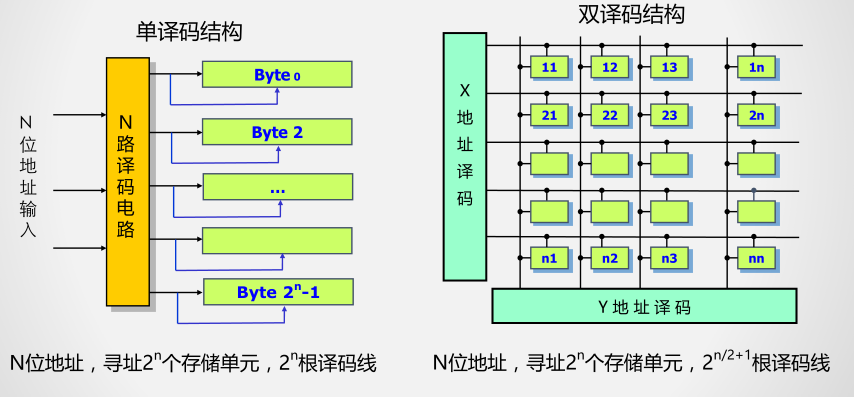

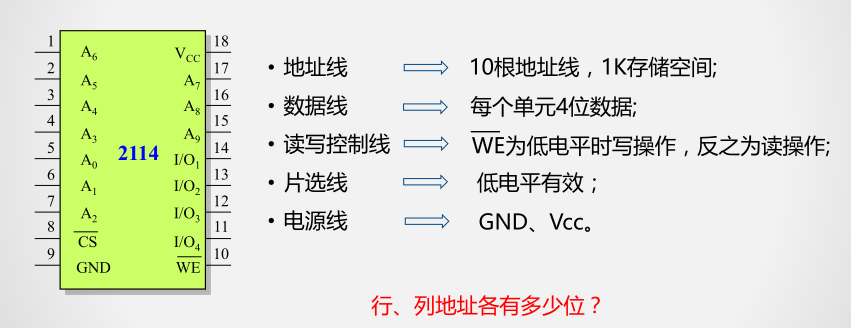

靜態存盤器的結構
動態存盤器作業原理

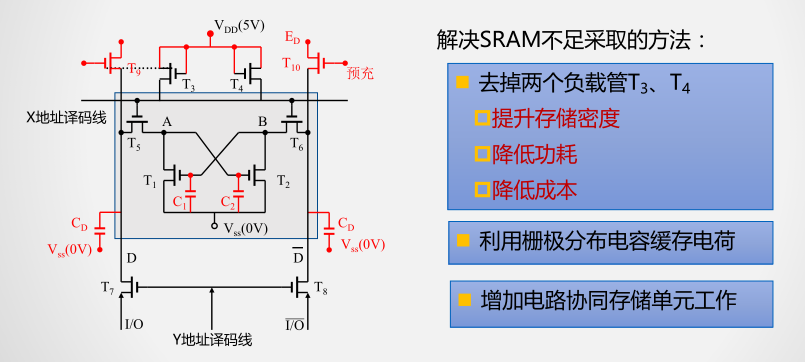

SRAM存盤單元的不足：晶體管過多，存盤密度低，功耗大

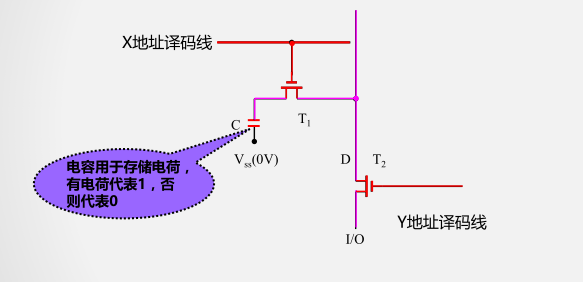

DRAM存盤單元的基本結構

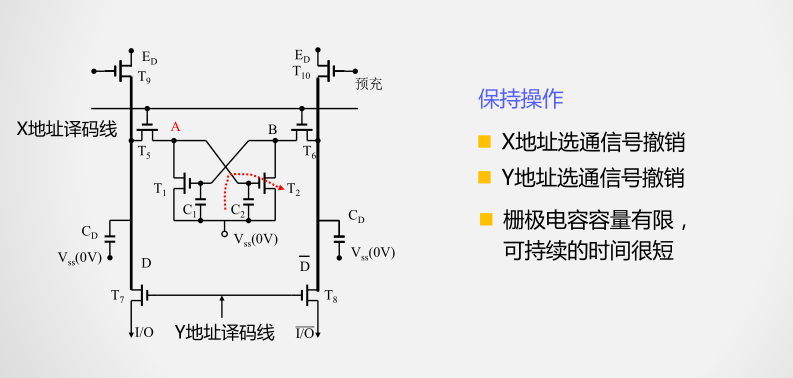

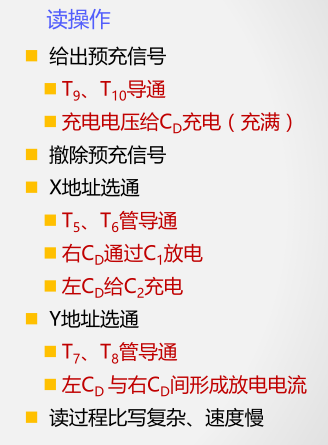

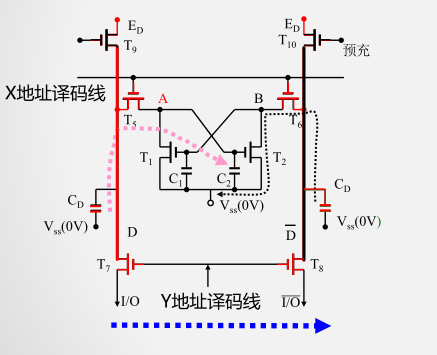

DRAM存盤單元的作業原理

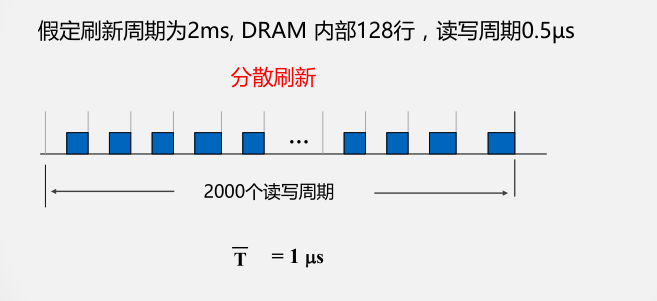

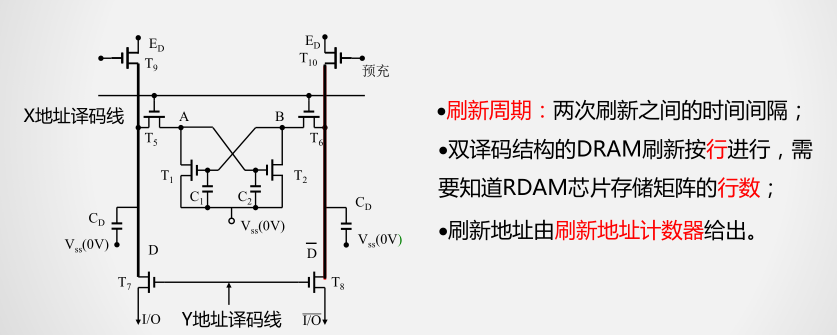

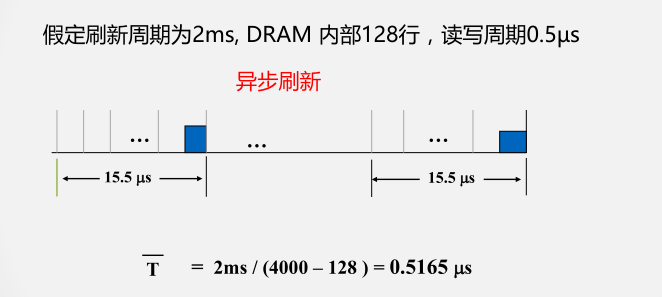

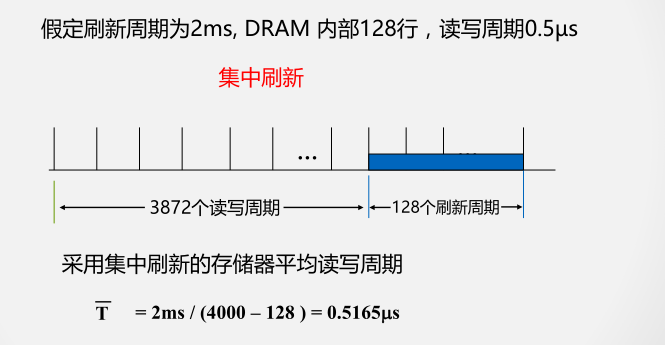

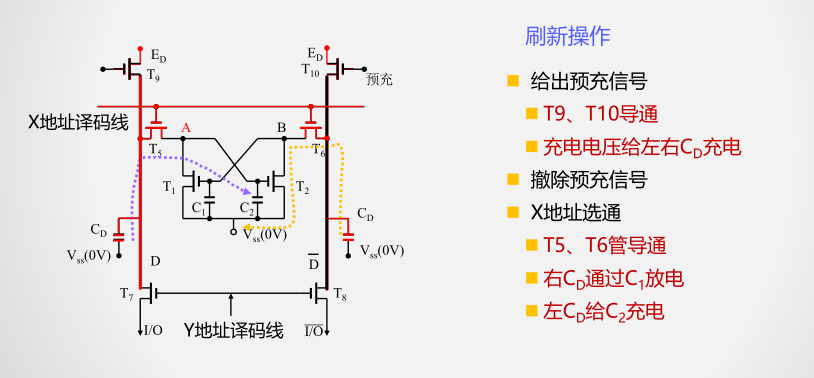

DRAM存盤單元的重繪
DRAM與SRAM的對比

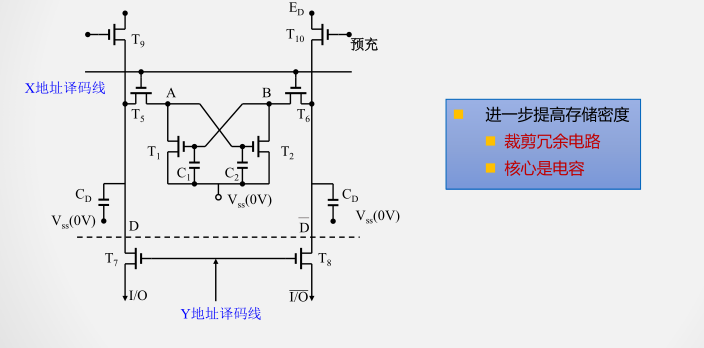

其它結構的DRAM存盤單元
存盤拓展

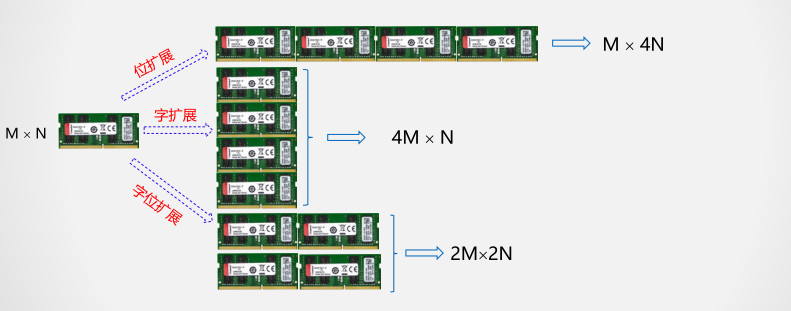

存盤擴展的基本概念及型別
無論哪種型別的存盤擴展都要完成CPU與主存間地址線、資料線、控制線的連接

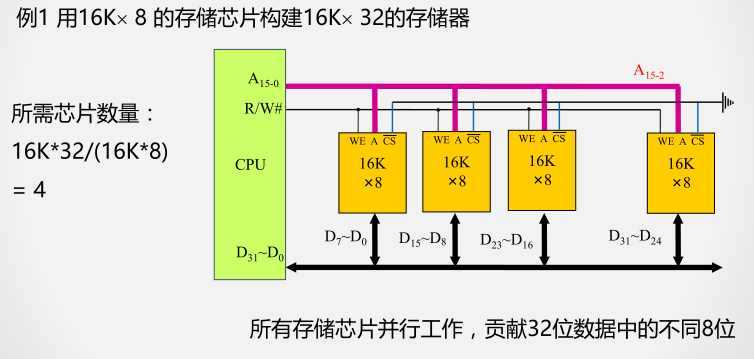

位擴展舉例

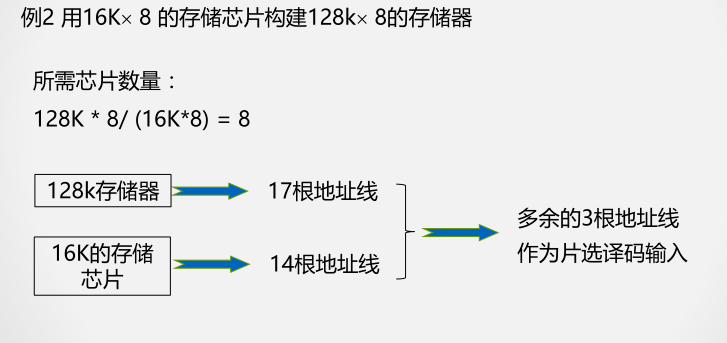

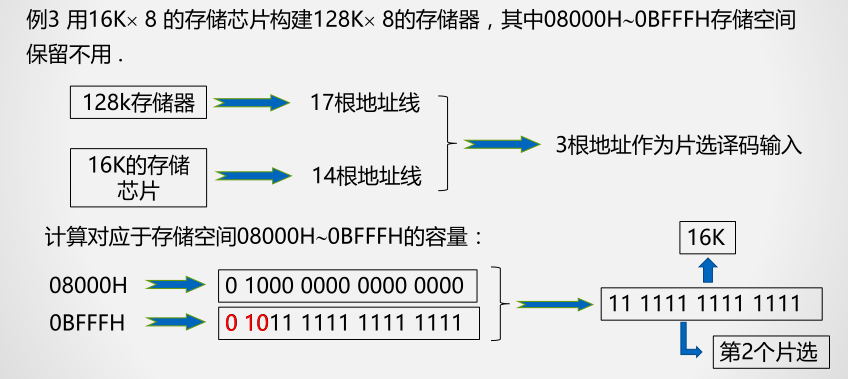

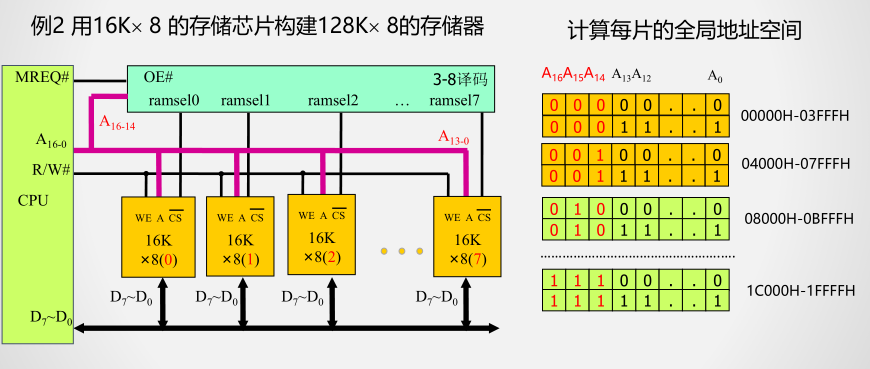

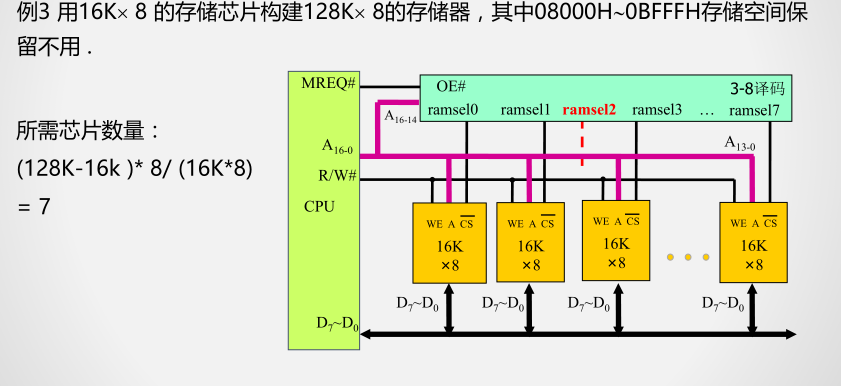

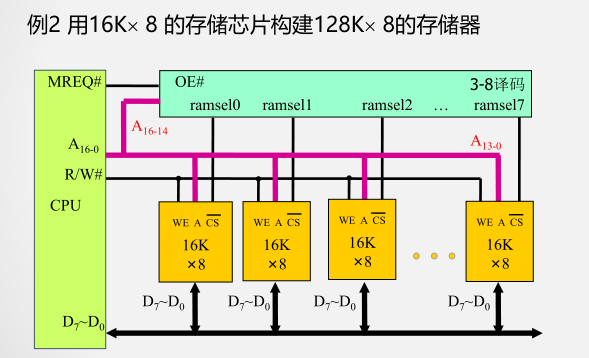

字擴展舉例

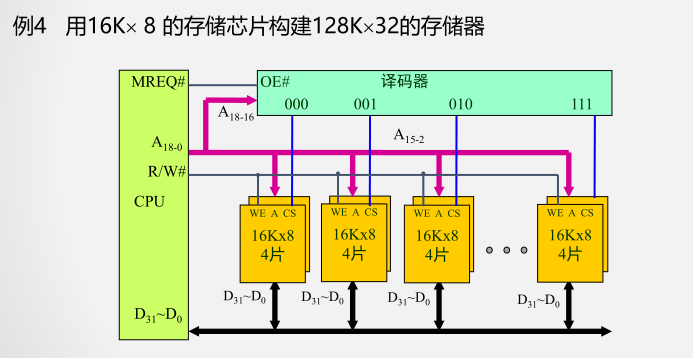

字位同時擴展舉例
