Simulink潮流仿真時遇到的問題分享
參考資料
1、CSDN大佬經驗分享
2、MATLAB電力系統仿真教材《MATLAB/Simulink電力系統建模與仿真》于群、曹娜
背景
1、課程要求做兩機五節點的MATPOWER仿真、Simulink仿真,并對比兩種仿真結果
2、教材缺乏非常多步驟,有很多坑,不適合新手使用
3、大佬的分享解決了很多問題,但他的Simulink檔案仿真還是有錯誤,結果跟MATPOWER仿真、教材是對不上的,需要修改
4、恰好我的版本跟大佬一樣是2016b,就直接運行他的simulink檔案開始找不同解決自己的問題,結果確實學到很多東西也發現并解決了他的問題,在此分享出來,供眾多被教材折磨的電氣同學參考
操作細節
發電機部分
- 拉入constant模塊,不用修改引數

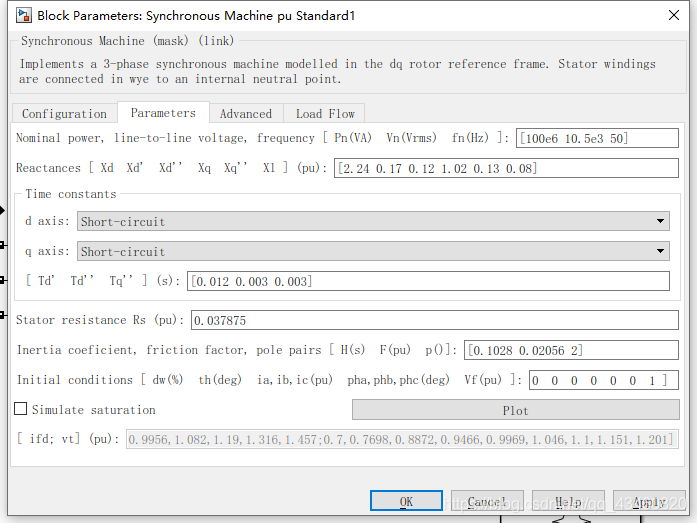

- 拉入Synchronous Machine模塊,按書上說的只修改額定功率、額定電壓和頻率,這三個引數在parameters的第一行,其它不修改(包括initial conditions)

- 復制粘貼一個,修改命名分別為G1、G2
- tips:crtl+r可以旋轉模塊,但記得選中目標并放開滑鼠左鍵(跟ad不一樣啦)
變壓器部分

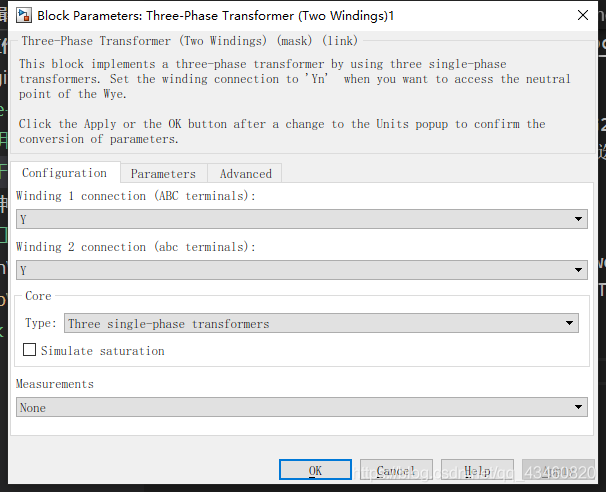

- 拉入Three-Phase Transformer (Two Windings) ,但注意書上的印刷為Three- Phase,實際應搜索Three-Phase
- 修改連接方式為Y-Y

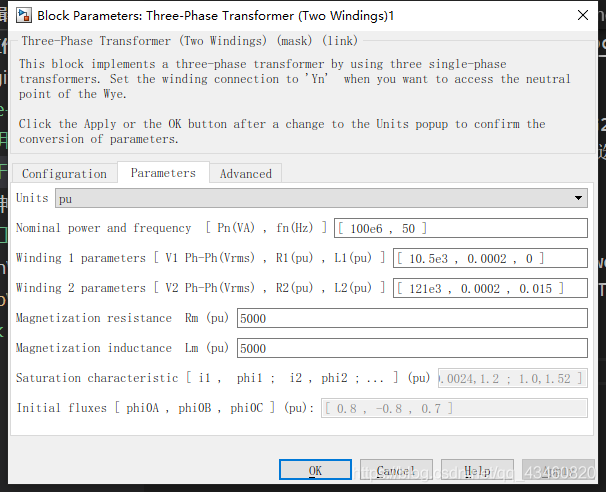

- 對著書上的資料修改引數

- 復制粘貼并分別重命名為T1、T2
- T2注意要左右翻轉一下,改變一二次側
母線部分

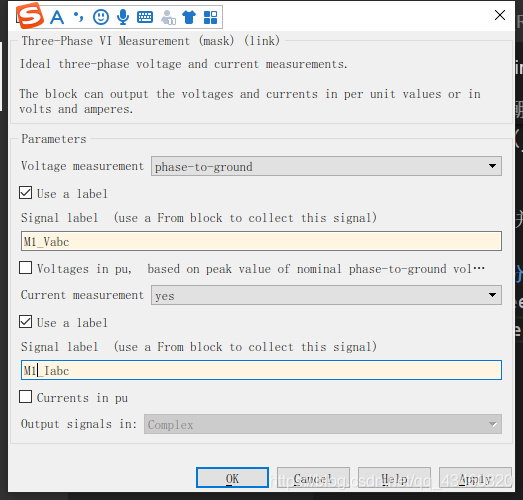

- 拉入Three-Phase VI Measurement模塊,重命名為M1,勾選use a label,更改默認sign label(不改之后會報錯)

- 這樣原模型的Vabc埠和Iabc埠就消失了,想要模擬書上的黑色的母線可以右鍵選擇format再選擇background再選擇black再拖動邊框更改下大小就能跟書上的一樣了,但我不喜歡所以這里就不改了
- 復制粘貼重命名(記得重命名sign label)
線路部分
L1

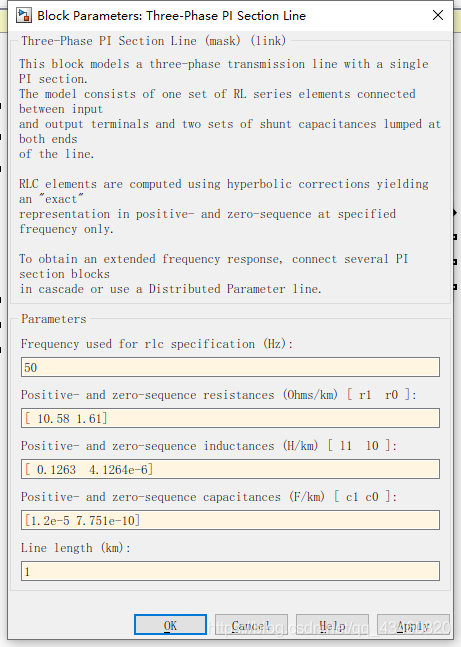

- 按照實驗要求,L1是π型等效電路,使用Three-Phase
PI Section Line,并根據書上的公式修改引數

- 重命名復制粘貼為L2
L2

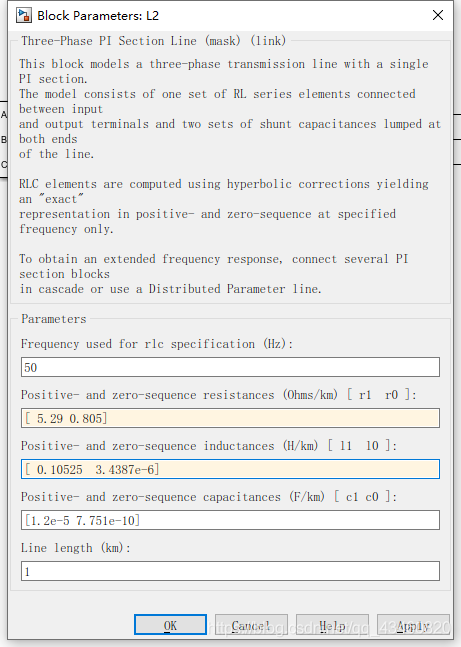

- 按照實驗要求修改L2的引數,注意線路阻抗跟L1是不同的

- 這里正序/零序阻抗的值我是直接從L1比例計算過來的,我忘記該怎么正兒八經地算了(問題不大嘿嘿嘿)
L3

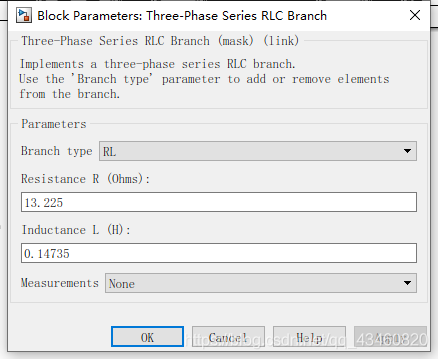

- 按實驗要求,此線路沒有對地電容,使用RL等值電Three-Phase
Series RLC Branch,修改引數

- 同理此圖中的引數也是比例計算過來的
- 重命名L3
負載

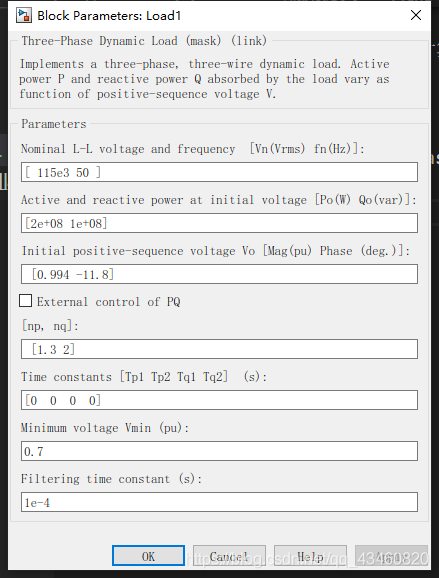

- 按照書上寫的使用Three-Phase Dynamic Load模塊,重命名為Load1
- 更改資料:第一行為額定電壓、額定頻率,三個負載都一樣;第二行為功率,記得按書上的更改

- 復制粘貼,記得更改功率
teminator
- 修改名字、無引數

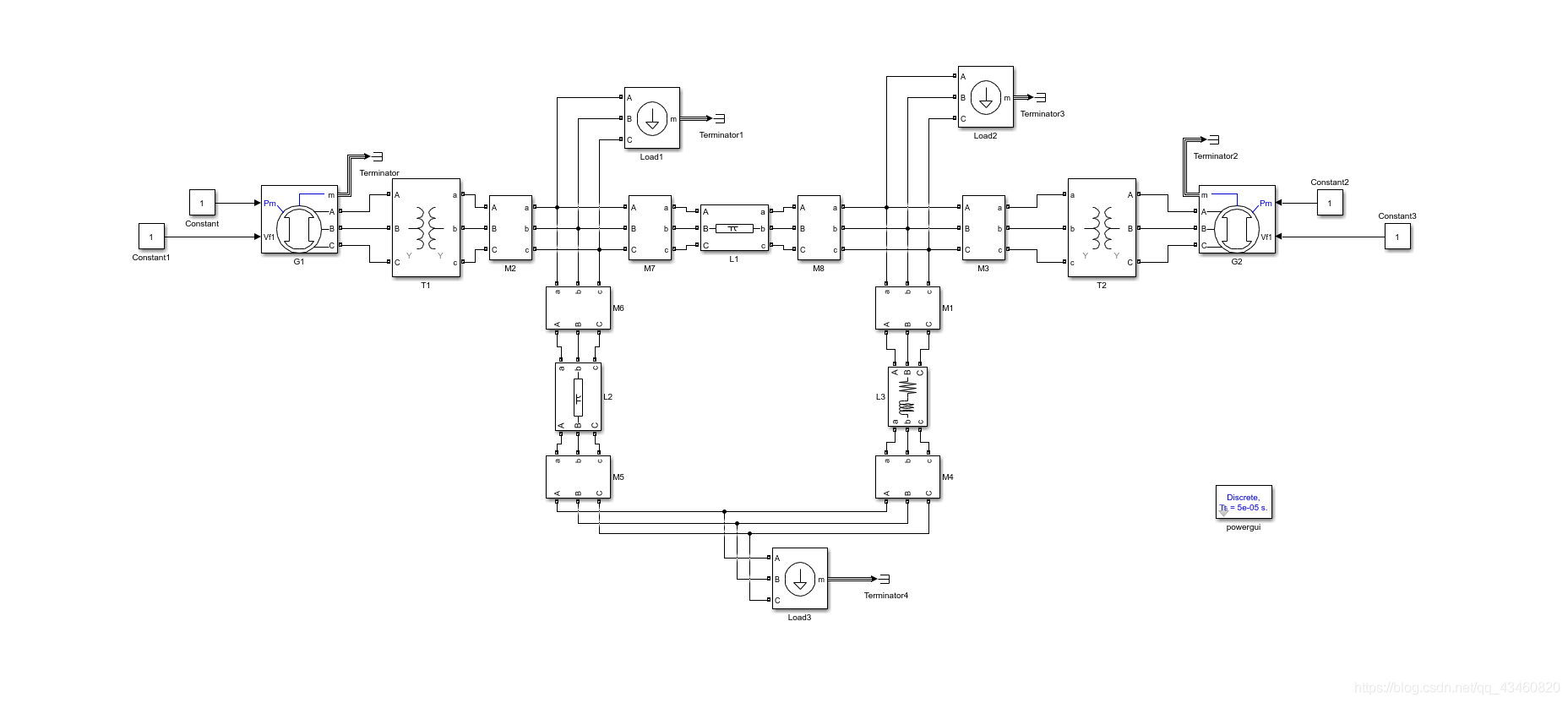

用優雅的線條把模塊連接起來

powergui
- 搜索powergui并加入

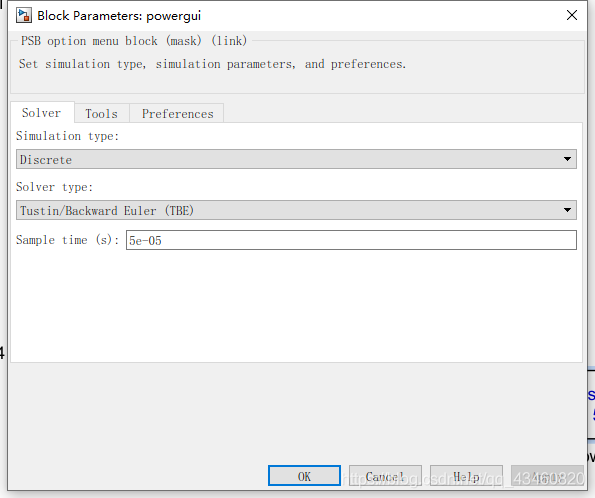

- 修改gui為離散、并修改采樣時間

Machine Initialization
- 點powergui中的tools,點Machine Initialization
- 修改5個節點的引數
G1
PV節點、額定相電壓11025、有功輸出500e6、頻率50hz
G2
swing節點(平衡節點)、額定相電壓11025、有功輸出0、a相相角0、頻率50hz
Load1
有功200e6、無功100e6、頻率50hz
Load2
有功370e6、無功130e6、頻率50hz
Load3
有功160e6、無功80e6、頻率50hz
筆者踩過的一個坑
第一次做的時候我按照書上的做法和CSDN大佬的做法,發現點擊update后左邊的資料不變,然后點compute會報錯Unable to find machine initil conditions for the parameters you specified
解決辦法是先點擊simulink的開始仿真,等運行完了再進powergui然后update和compute就行了

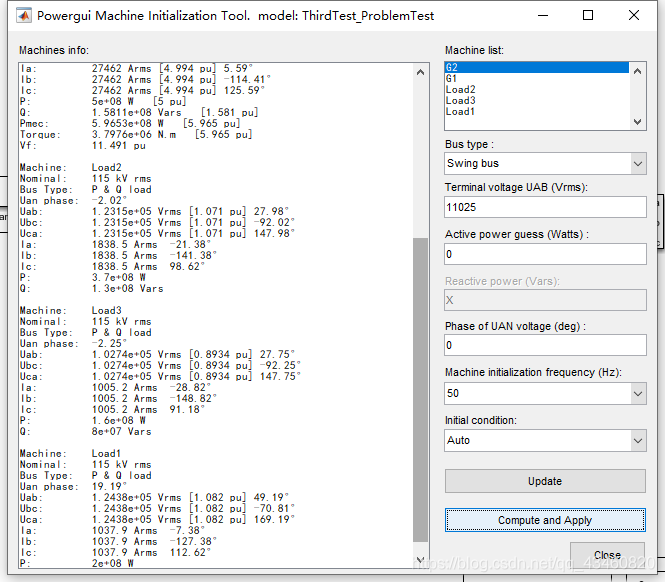

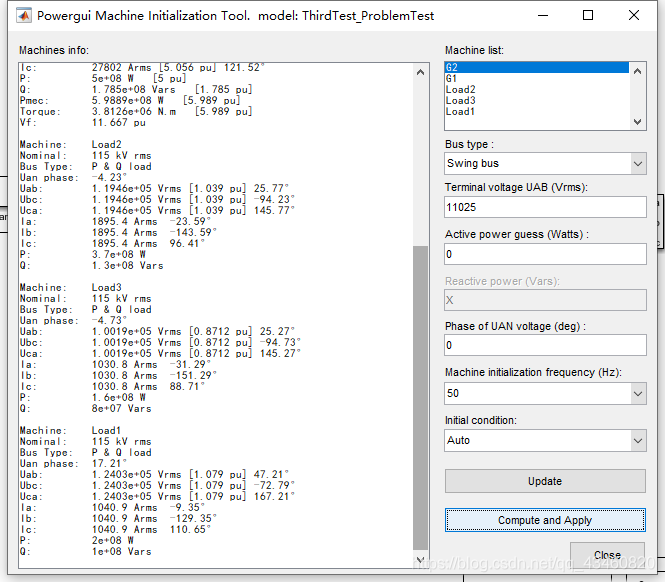

compute結果

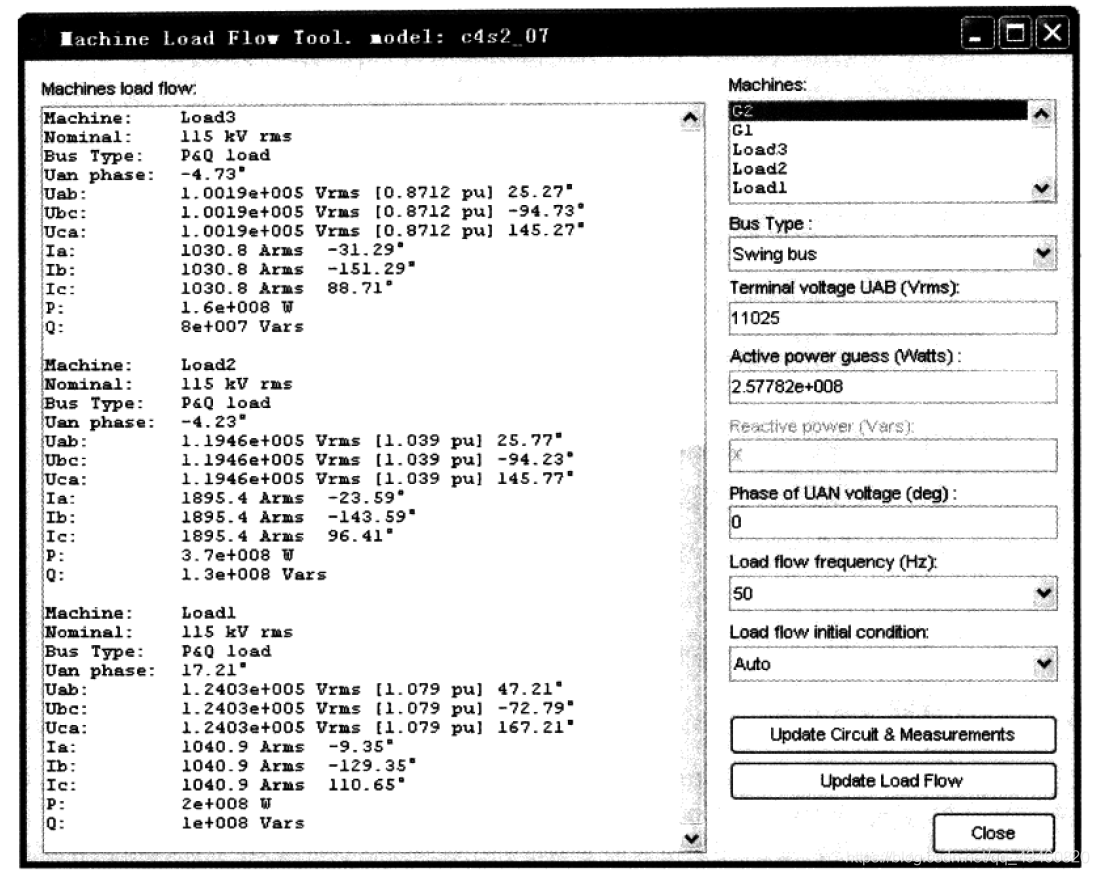

對比書上的結果和matpower計算結果,發現很明顯的Load2的相角和Load3的相角是不對的,大佬之前分享的simulink結果也是不對的,(他的一部分原因是因為線路阻值不對)

這時候切出去,也可以看到之前的constant已經自動更改,電機引數中的兩個initial值也已經自動修改,負載initial值也自動修改了
debug
前置實驗中使用matpower仿真的結果是能跟書上的matpower仿真及simulink仿真對上的,于是切回去看看引數

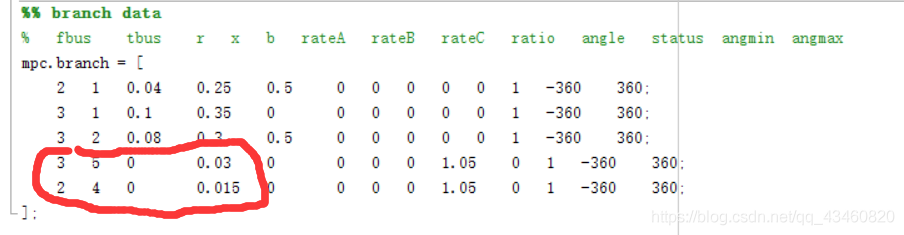

發現matpower中branch表格有兩個引數上述仿真沒有涉及到

對著兩機五節點圖看,這兩個引數是負載到最近發電機的支路電抗,也就是變壓器電抗,再回過去看書,發現是變壓器T2的支路電抗沒有修改造成的

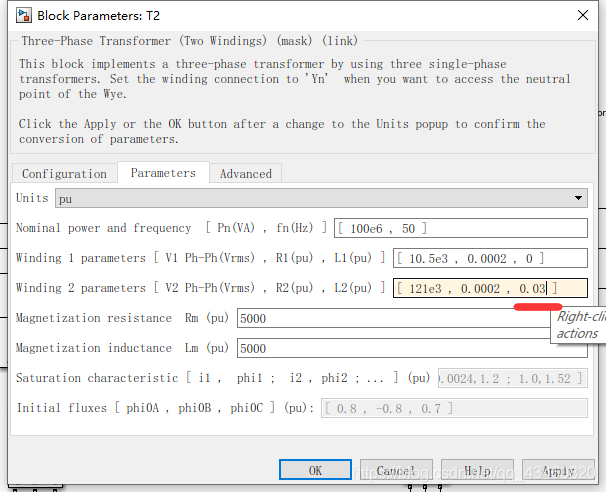

修改T2電抗

然后重新update、compute

!!!
nice!!!
可以看到基本和書上的對起來了,剩下的與教材、matpower相差的部分可以歸結于仿真誤差了
寫在最后
2020/10/18 3:43
今天從下午2點就開始整這個,邊看比賽邊仿真
教材真的惡心人,很多細節都沒有,我以前用過Simulink做過pid仿真和三相橋整流的仿真,不是新手也被惡心壞了,到現在終于搞定并且寫完分享了,也很開心自己能解決這個問題,
第一次寫CSDN,做的不好的地方大家可以提一下
Tes可以的,這都能贏我是沒想到的
