神經網路

1.全連接層

輸出向量為𝒐 = [𝑜1, 𝑜2]，整個網路層可以通過一次矩陣運算完成：

1.1 張量方式實作

在 TensorFlow 中，要實作全連接層，只需要定義好權值張量 W 和偏置張量 b，并利用TensorFlow 提供的批量矩陣相乘函式 tf.matmul()即可完成網路層的計算，如下代碼創建輸入 X 矩陣為𝑏 = 2個樣本，每個樣本的輸入特征長度為𝑑𝑖𝑛 = 784，輸出節點數為𝑑𝑜𝑢𝑡 =256，故定義權值矩陣 W 的 shape 為[784,256]，并采用正態分布初始化 W；偏置向量 b 的 shape 定義為[256]，在計算完X@W后相加即可，最終全連接層的輸出 O 的 shape 為 [2,256]，即 2個樣本的特征，每個特征長度為 256，

import tensorflow as tf
from matplotlib import pyplot as plt
plt.rcParams['font.size'] = 16
plt.rcParams['font.family'] = ['STKaiti']
plt.rcParams['axes.unicode_minus'] = False

# 創建 W,b 張量
x = tf.random.normal([2,784])
w1 = tf.Variable(tf.random.truncated_normal([784, 256], stddev=0.1))
b1 = tf.Variable(tf.zeros([256]))
# 線性變換
o1 = tf.matmul(x,w1) + b1
# 激活函式
o1 = tf.nn.relu(o1)

1.2 層方式實作

TensorFlow 中有更加高層、使用更方便的層實作方式：layers.Dense(units, activation)，只需要指定輸出節點數 Units 和激活函式型別即可，輸入節點數將根據第一次運算時的輸入 shape 確定，同時根據輸入、輸出節點數自動創建并初始化權值矩陣 W 和偏置向量 b，使用非常方便，其中 activation 引數指定當前層的激活函式，可以為常見的激活函式或自定義激活函式，也可以指定為 None 無激活函式，

x = tf.random.normal([4,28*28])
# 匯入層模塊
from tensorflow.keras import layers
# 創建全連接層，指定輸出節點數和激活函式
fc = layers.Dense(512, activation=tf.nn.relu)
# 通過 fc 類實體完成一次全連接層的計算，回傳輸出張量
h1 = fc(x)

上述通過一行代碼即可以創建一層全連接層 fc， 并指定輸出節點數為 512， 輸入的節點數在fc(x)計算時自動獲取， 并創建內部權值張量 W W W和偏置張量 b \mathbf{b} b， 我們可以通過類內部的成員名 kernel 和 bias 來獲取權值張量 W W W和偏置張量 b \mathbf{b} b物件

# 獲取 Dense 類的權值矩陣
fc.kernel

<tf.Variable 'dense_1/kernel:0' shape=(784, 512) dtype=float32, numpy=
array([[-0.06443337, -0.0205344 ,  0.0111495 , ...,  0.03467645,
         0.05734177, -0.04738677],
       [-0.0453011 , -0.0600119 , -0.01896609, ...,  0.00871194,
        -0.04120795, -0.05477473],
       [-0.00870857,  0.03563788, -0.06142728, ...,  0.0419993 ,
        -0.00972366, -0.00750636],
       ...,
       [-0.02801137, -0.0115794 ,  0.06600933, ..., -0.03404392,
        -0.03490314,  0.01931299],
       [-0.01084805,  0.05528106, -0.0051664 , ..., -0.0058347 ,
         0.02473629, -0.04545905],
       [ 0.04825485,  0.01886629,  0.00533567, ...,  0.02645993,
        -0.04923414, -0.05979132]], dtype=float32)>

# 獲取 Dense 類的偏置向量
fc.bias

# 待優化引數串列
fc.trainable_variables

實際上，網路層除了保存了待優化張量 trainable_variables，還有部分層包含了不參與梯度
優化的張量,如果希望獲得所有引數串列，可以通過類的 variables 回傳所有內部張量串列：

# 回傳所有引數串列
fc.variables

對于全連接層，內部張量都參與梯度優化，故 variables 回傳串列與 trainable_variables 一樣，

利用網路層類物件進行前向計算時，只需要呼叫類的__call__方法即可，即寫成 fc(x)方式，它會自動呼叫類的__call__方法，在__call__方法中自動呼叫 call 方法，全連接層類 在 call 方法中實作了𝜎(𝑋@𝑊 + 𝒃)的運算邏輯，最后回傳全連接層的輸出張量，

2.神經網路

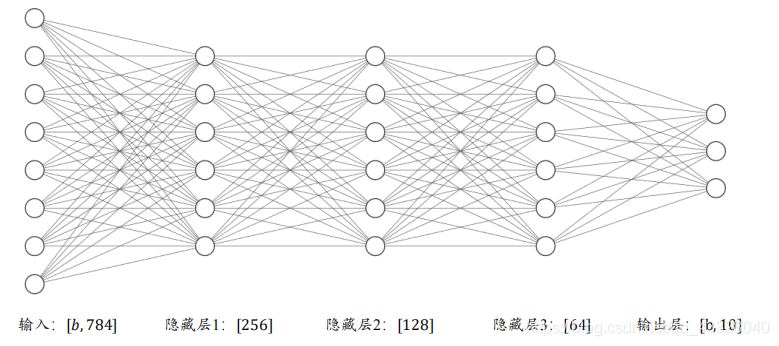

如下圖所示，通過堆疊 4 個全連接層，可以獲得層數為 4 的神經網路，由于每層均為全連接層，稱為全連接網路，其中第 1~3 個全連接層在網路中間，稱之為隱藏層 1,2,3，最后一個全連接層的輸出作為網路的輸出，稱為輸出層，隱藏層 1,2,3 的輸出節點數分別為[256,128,64]，輸出層的輸出節點數為 10

2.1 張量方式實作

# 隱藏層 1 張量
w1 = tf.Variable(tf.random.truncated_normal([784, 256], stddev=0.1))
b1 = tf.Variable(tf.zeros([256]))
# 隱藏層 2 張量
w2 = tf.Variable(tf.random.truncated_normal([256, 128], stddev=0.1))
b2 = tf.Variable(tf.zeros([128]))
# 隱藏層 3 張量
w3 = tf.Variable(tf.random.truncated_normal([128, 64], stddev=0.1))
b3 = tf.Variable(tf.zeros([64]))
# 輸出層張量
w4 = tf.Variable(tf.random.truncated_normal([64, 10], stddev=0.1))
b4 = tf.Variable(tf.zeros([10]))

with tf.GradientTape() as tape: # 梯度記錄器
    # x: [b, 28*28]
    # 隱藏層 1 前向計算， [b, 28*28] => [b, 256]
    h1 = x@w1 + tf.broadcast_to(b1, [x.shape[0], 256])
    h1 = tf.nn.relu(h1)
    # 隱藏層 2 前向計算， [b, 256] => [b, 128]
    h2 = h1@w2 + b2
    h2 = tf.nn.relu(h2)
    # 隱藏層 3 前向計算， [b, 128] => [b, 64]
    h3 = h2@w3 + b3
    h3 = tf.nn.relu(h3)
    # 輸出層前向計算， [b, 64] => [b, 10]
    h4 = h3@w4 + b4

2.2 層方式實作

# 匯入常用網路層 layers
from tensorflow.keras import layers
# 隱藏層 1
fc1 = layers.Dense(256, activation=tf.nn.relu)
# 隱藏層 2
fc2 = layers.Dense(128, activation=tf.nn.relu)
# 隱藏層 3
fc3 = layers.Dense(64, activation=tf.nn.relu)
# 輸出層
fc4 = layers.Dense(10, activation=None)

x = tf.random.normal([4,28*28])
# 通過隱藏層 1 得到輸出
h1 = fc1(x)
# 通過隱藏層 2 得到輸出
h2 = fc2(h1)
# 通過隱藏層 3 得到輸出
h3 = fc3(h2)
# 通過輸出層得到網路輸出
h4 = fc4(h3)

對于這種資料依次向前傳播的網路， 也可以通過 Sequential 容器封裝成一個網路大類物件，呼叫大類的前向計算函式一次即可完成所有層的前向計算，使用起來更加方便，

# 匯入 Sequential 容器
from tensorflow.keras import layers,Sequential
# 通過 Sequential 容器封裝為一個網路類
model = Sequential([
    layers.Dense(256, activation=tf.nn.relu) , # 創建隱藏層 1
    layers.Dense(128, activation=tf.nn.relu) , # 創建隱藏層 2
    layers.Dense(64, activation=tf.nn.relu) , # 創建隱藏層 3
    layers.Dense(10, activation=None) , # 創建輸出層
])

out = model(x) # 前向計算得到輸出

3.激活函式

3.1 Sigmoid

Sigmoid ( x ) ? 1 1 + e ? x \text{Sigmoid}(x) \triangleq \frac{1}{1 + e^{-x}} Sigmoid(x)?1+e?x1?

# 構造-6~6 的輸入向量
x = tf.linspace(-6.,6.,10)
x

<tf.Tensor: shape=(10,), dtype=float32, numpy=
array([-6.       , -4.6666665, -3.3333333, -2.       , -0.6666665,
        0.666667 ,  2.       ,  3.333334 ,  4.666667 ,  6.       ],
      dtype=float32)>

# 通過 Sigmoid 函式
sigmoid_y = tf.nn.sigmoid(x)
sigmoid_y

<tf.Tensor: shape=(10,), dtype=float32, numpy=
array([0.00247264, 0.00931591, 0.03444517, 0.11920291, 0.33924365,
       0.6607564 , 0.8807971 , 0.96555483, 0.99068403, 0.99752736],
      dtype=float32)>

def set_plt_ax():
    # get current axis 獲得坐標軸物件
    ax = plt.gca()

    ax.spines['right'].set_color('none')
    # 將右邊 上邊的兩條邊顏色設定為空 其實就相當于抹掉這兩條邊
    ax.spines['top'].set_color('none')

    ax.xaxis.set_ticks_position('bottom')
    # 指定下邊的邊作為 x 軸，指定左邊的邊為 y 軸
    ax.yaxis.set_ticks_position('left')

    # 指定 data  設定的bottom(也就是指定的x軸)系結到y軸的0這個點上
    ax.spines['bottom'].set_position(('data', 0))
    ax.spines['left'].set_position(('data', 0))

set_plt_ax()
plt.plot(x, sigmoid_y, color='C4', label='Sigmoid')
plt.xlim(-6, 6)
plt.ylim(0, 1)
plt.legend(loc=2)
plt.show()

findfont: Font family ['STKaiti'] not found. Falling back to DejaVu Sans.

3.2 ReLU

ReLU ( x ) ? max ? ( 0 , x ) \text{ReLU}(x) \triangleq \max(0, x) ReLU(x)?max(0,x)

# 通過 ReLU 激活函式
relu_y = tf.nn.relu(x)
relu_y

<tf.Tensor: shape=(10,), dtype=float32, numpy=
array([0.      , 0.      , 0.      , 0.      , 0.      , 0.666667,
       2.      , 3.333334, 4.666667, 6.      ], dtype=float32)>

set_plt_ax()

plt.plot(x, relu_y, color='C4', label='ReLU')
plt.xlim(-6, 6)
plt.ylim(0, 6)
plt.legend(loc=2)
plt.show()

3.3 LeakyReLU

ReLU 函式在𝑥 < 0時梯度值恒為 0，也可能會造成梯度彌散現象，為了克服這個問題，LeakyReLU函式被提出：

LeakyReLU ( x ) ? { x x ? 0 p x x < 0 \text{LeakyReLU}(x) \triangleq \left\{ \begin{array}{cc} x \quad x \geqslant 0 \\ px \quad x < 0 \end{array} \right. LeakyReLU(x)?{xx?0pxx<0?

其中𝑝為用戶自行設定的某較小數值的超引數，如 0.02 等，當𝑝 = 0時，LeayReLU 函式退化為 ReLU 函式；當𝑝 ≠ 0時，𝑥 < 0能夠獲得較小的梯度值𝑝，從而避免出現梯度彌散現象

# 通過 LeakyReLU 激活函式
leakyrelu_y = tf.nn.leaky_relu(x, alpha=0.1)
leakyrelu_y

<tf.Tensor: shape=(10,), dtype=float32, numpy=
array([-0.6       , -0.46666667, -0.33333334, -0.2       , -0.06666666,
        0.666667  ,  2.        ,  3.333334  ,  4.666667  ,  6.        ],
      dtype=float32)>

set_plt_ax()

plt.plot(x, leakyrelu_y, color='C4', label='LeakyReLU')
plt.xlim(-6, 6)
plt.ylim(-1, 6)
plt.legend(loc=2)
plt.show()

3.4 Tanh

Tanh 函式能夠將𝑥 ∈ 𝑅的輸入“壓縮”到[?1,1]區間，定義為：

tanh ? ( x ) = e x ? e ? x e x + e ? x = 2 ? sigmoid ( 2 x ) ? 1 \tanh(x)=\frac{e^x-e^{-x}}{e^x + e^{-x}}= 2 \cdot \text{sigmoid}(2x) - 1 tanh(x)=ex+e?xex?e?x?=2?sigmoid(2x)?1

# 通過 tanh 激活函式
tanh_y = tf.nn.tanh(x)
tanh_y

<tf.Tensor: shape=(10,), dtype=float32, numpy=
array([-0.99998784, -0.99982315, -0.9974579 , -0.9640276 , -0.58278286,
        0.58278316,  0.9640276 ,  0.99745804,  0.99982315,  0.99998784],
      dtype=float32)>

set_plt_ax()

plt.plot(x, tanh_y, color='C4', label='Tanh')
plt.xlim(-6, 6)
plt.ylim(-1.5, 1.5)
plt.legend(loc=2)
plt.show()

4.輸出層設計

4.1Softmax

S o f t m a x ( z i ) ? e z i ∑ j = 1 d o u t e z j Softmax(z_i) \triangleq \frac{e^{z_i}}{\sum_{j=1}^{d_{out}} e^{z_j}} Softmax(zi?)?∑j=1dout??ezj?ezi??

z = tf.constant([2.,1.,0.1])
# 通過 Softmax 函式
tf.nn.softmax(z)

<tf.Tensor: shape=(3,), dtype=float32, numpy=array([0.6590012 , 0.24243298, 0.09856589], dtype=float32)>

# 構造輸出層的輸出
z = tf.random.normal([2,10])
# 構造真實值
y_onehot = tf.constant([1,3])
# one-hot 編碼
y_onehot = tf.one_hot(y_onehot, depth=10)
# 輸出層未使用 Softmax 函式，故 from_logits 設定為 True
# 這樣 categorical_crossentropy 函式在計算損失函式前，會先內部呼叫 Softmax 函式
loss = tf.keras.losses.categorical_crossentropy(y_onehot,z,from_logits=True)
loss = tf.reduce_mean(loss) # 計算平均交叉熵損失
loss

<tf.Tensor: shape=(), dtype=float32, numpy=3.1776986>

# 創建 Softmax 與交叉熵計算類，輸出層的輸出 z 未使用 softmax
criteon = tf.keras.losses.CategoricalCrossentropy(from_logits=True)
loss = criteon(y_onehot,z) # 計算損失
loss

<tf.Tensor: shape=(), dtype=float32, numpy=3.1776986>

5.誤差計算

常見的誤差計算函式有均方差、交叉熵、KL 散度、Hinge Loss 函式等，其中均方差函式和交叉熵函式在深度學習中比較常見，均方差主要用于回歸問題，交叉熵主要用于分類問題，

5.1 均方差誤差函式

MSE ( y , o ) ? 1 d o u t ∑ i = 1 d o u t ( y i ? o i ) 2 \text{MSE}(y, o) \triangleq \frac{1}{d_{out}} \sum_{i=1}^{d_{out}}(y_i-o_i)^2 MSE(y,o)?dout?1?i=1∑dout??(yi??oi?)2
MSE 誤差函式的值總是大于等于 0，當 MSE 函式達到最小值 0 時， 輸出等于真實標簽，此時神經網路的引數達到最優狀態，

# 構造網路輸出
o = tf.random.normal([2,10])
# 構造真實值
y_onehot = tf.constant([1,3])
y_onehot = tf.one_hot(y_onehot, depth=10)
# 計算均方差
loss = tf.keras.losses.MSE(y_onehot, o)
loss

<tf.Tensor: shape=(2,), dtype=float32, numpy=array([0.87500876, 1.4305398 ], dtype=float32)>

# 計算 batch 均方差
loss = tf.reduce_mean(loss)
loss

<tf.Tensor: shape=(), dtype=float32, numpy=1.1527743>

# 創建 MSE 類
criteon = tf.keras.losses.MeanSquaredError()
# 計算 batch 均方差
loss = criteon(y_onehot,o)
loss

<tf.Tensor: shape=(), dtype=float32, numpy=1.1527743>

5.2 交叉熵誤差函式

H ( p ∥ q ) = D K L ( p ∥ q ) = ∑ j y j log ? ( y j o j ) = 1 ? log ? 1 o i + ∑ j ≠ i 0 ? log ? ( 0 o j ) = ? log ? o i \begin{aligned} H(p \| q) &=D_{K L}(p \| q) \\ &=\sum_{j} y_{j} \log \left(\frac{y_j}{o_j}\right) \\ &= 1 \cdot \log \frac{1}{o_i}+ \sum_{j \neq i} 0 \cdot \log \left(\frac{0}{o_j}\right) \\ & =-\log o_{i} \end{aligned} H(p∥q)?=DKL?(p∥q)=j∑?yj?log(oj?yj??)=1?logoi?1?+j?=i∑?0?log(oj?0?)=?logoi??

6.汽車油耗預測實戰

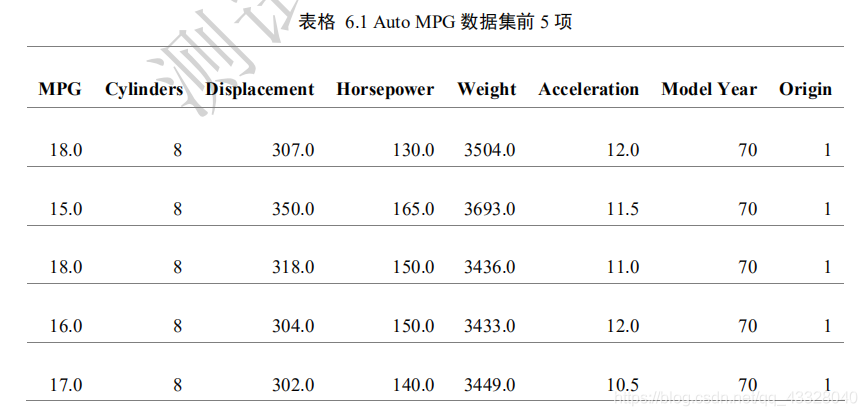

我們采用 Auto MPG 資料集，它記錄了各種汽車效能指標與氣缸數、重量、馬力等其
他因子的真實資料，查看資料集的前5項：

匯入我們要使用的庫

import matplotlib.pyplot as plt
import pandas as pd
import seaborn as sns
import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers, losses

我們來下載資料集

def load_dataset():
    # 在線下載汽車效能資料集
    dataset_path = keras.utils.get_file("auto-mpg.data",
                                        "http://archive.ics.uci.edu/ml/machine-learning-databases/auto-mpg/auto-mpg.data")

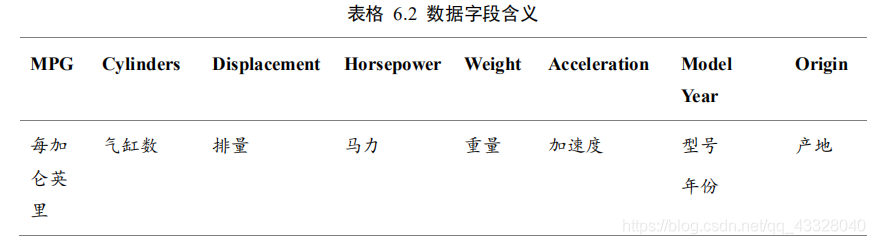

    # 效能（公里數每加侖），氣缸數，排量，馬力，重量
    # 加速度，型號年份，產地
    column_names = ['MPG', 'Cylinders', 'Displacement', 'Horsepower', 'Weight',
                    'Acceleration', 'Model Year', 'Origin']
    raw_dataset = pd.read_csv(dataset_path, names=column_names,
                              na_values="?", comment='\t',
                              sep=" ", skipinitialspace=True)

    dataset = raw_dataset.copy()
    return dataset

dataset = load_dataset()
# 查看部分資料
dataset.head()

原始資料中的資料可能含有空欄位(缺失值)的資料項，需要清除這些記錄項：

def preprocess_dataset(dataset):
    dataset = dataset.copy()
    # 統計空白資料,并清除
    dataset = dataset.dropna()

    # 處理類別型資料，其中origin列代表了類別1,2,3,分布代表產地：美國、歐洲、日本
    # 其彈出這一列
    origin = dataset.pop('Origin')
    # 根據origin列來寫入新列
    dataset['USA'] = (origin == 1) * 1.0
    dataset['Europe'] = (origin == 2) * 1.0
    dataset['Japan'] = (origin == 3) * 1.0

    # 切分為訓練集和測驗集
    train_dataset = dataset.sample(frac=0.8, random_state=0)
    test_dataset = dataset.drop(train_dataset.index)
    return train_dataset, test_dataset

train_dataset, test_dataset = preprocess_dataset(dataset)

# 統計資料
sns_plot = sns.pairplot(train_dataset[["Cylinders", "Displacement", "Weight", "MPG"]], diag_kind="kde")
plt.figure()
plt.show()

將 MPG 欄位移出為標簽資料：

# 查看訓練集的輸入X的統計資料
train_stats = train_dataset.describe()
train_stats.pop("MPG")
train_stats = train_stats.transpose()
train_stats

資料標準化

def norm(x, train_stats):
    """
    標準化資料
    :param x:
    :param train_stats: get_train_stats(train_dataset)
    :return:
    """
    return (x - train_stats['mean']) / train_stats['std']

# 移動MPG油耗效能這一列為真實標簽Y
train_labels = train_dataset.pop('MPG')
test_labels = test_dataset.pop('MPG')
# 進行標準化
normed_train_data = norm(train_dataset, train_stats)
normed_test_data = norm(test_dataset, train_stats)

print(normed_train_data.shape,train_labels.shape)
print(normed_test_data.shape, test_labels.shape)

(314, 9) (314,)
(78, 9) (78,)

class Network(keras.Model):
    # 回歸網路
    def __init__(self):
        super(Network, self).__init__()
        # 創建3個全連接層
        self.fc1 = layers.Dense(64, activation='relu')
        self.fc2 = layers.Dense(64, activation='relu')
        self.fc3 = layers.Dense(1)

    def call(self, inputs):
        # 依次通過3個全連接層
        x1 = self.fc1(inputs)
        x2 = self.fc2(x1)
        out = self.fc3(x2)

        return out

def build_model():
    # 創建網路
    model = Network()
    # 通過 build 函式完成內部張量的創建，其中 4 為任意的 batch 數量，9 為輸入特征長度
    model.build(input_shape=(4, 9))
    model.summary() # 列印網路資訊
    return model

model = build_model()
optimizer = tf.keras.optimizers.RMSprop(0.001) # 創建優化器，指定學習率
train_db = tf.data.Dataset.from_tensor_slices((normed_train_data.values, train_labels.values))
train_db = train_db.shuffle(100).batch(32)

Model: "network_1"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
dense_3 (Dense)              multiple                  640
_________________________________________________________________
dense_4 (Dense)              multiple                  4160
_________________________________________________________________
dense_5 (Dense)              multiple                  65
=================================================================
Total params: 4,865
Trainable params: 4,865
Non-trainable params: 0
_________________________________________________________________

接下來實作網路訓練部分，通過 Epoch 和 Step 的雙層回圈訓練網路，共訓練 200 個 epoch:

def train(model, train_db, optimizer, normed_test_data, test_labels):
    train_mae_losses = []
    test_mae_losses = []
    for epoch in range(200):
        for step, (x, y) in enumerate(train_db):

            with tf.GradientTape() as tape:
                out = model(x)
                # 均方誤差
                loss = tf.reduce_mean(losses.MSE(y, out))
                #平均絕對值誤差
                mae_loss = tf.reduce_mean(losses.MAE(y, out))

            if step % 10 == 0:
                print(epoch, step, float(loss))

            grads = tape.gradient(loss, model.trainable_variables)
            optimizer.apply_gradients(zip(grads, model.trainable_variables))

        train_mae_losses.append(float(mae_loss))
        out = model(tf.constant(normed_test_data.values))
        test_mae_losses.append(tf.reduce_mean(losses.MAE(test_labels, out)))

    return train_mae_losses, test_mae_losses

def plot(train_mae_losses, test_mae_losses):
    plt.figure()
    plt.xlabel('Epoch')
    plt.ylabel('MAE')
    plt.plot(train_mae_losses, label='Train')
    plt.plot(test_mae_losses, label='Test')
    plt.legend()
    # plt.ylim([0,10])
    plt.legend()
    plt.show()

train_mae_losses, test_mae_losses = train(model, train_db, optimizer, normed_test_data, test_labels)

plot(train_mae_losses, test_mae_losses)
