備注：RT_Thread 版本為V4.0.2, 使用芯片型號為STM32F407VGT6,基于官方例程中stm32f407_st_discovery例程實作，
目錄
- 第一部分（片內FLASH）
- 一、Kconfig配置
- 二、menuconfig配置
- 三、CubMX引腳配置
- 四、工程內部配置
- 第二部分（片外FLASH W2Q128）
- 一、menuconfig配置
- 二、CubeMx配置
- 三、工程內部配置
第一部分（片內FLASH）
一、Kconfig配置

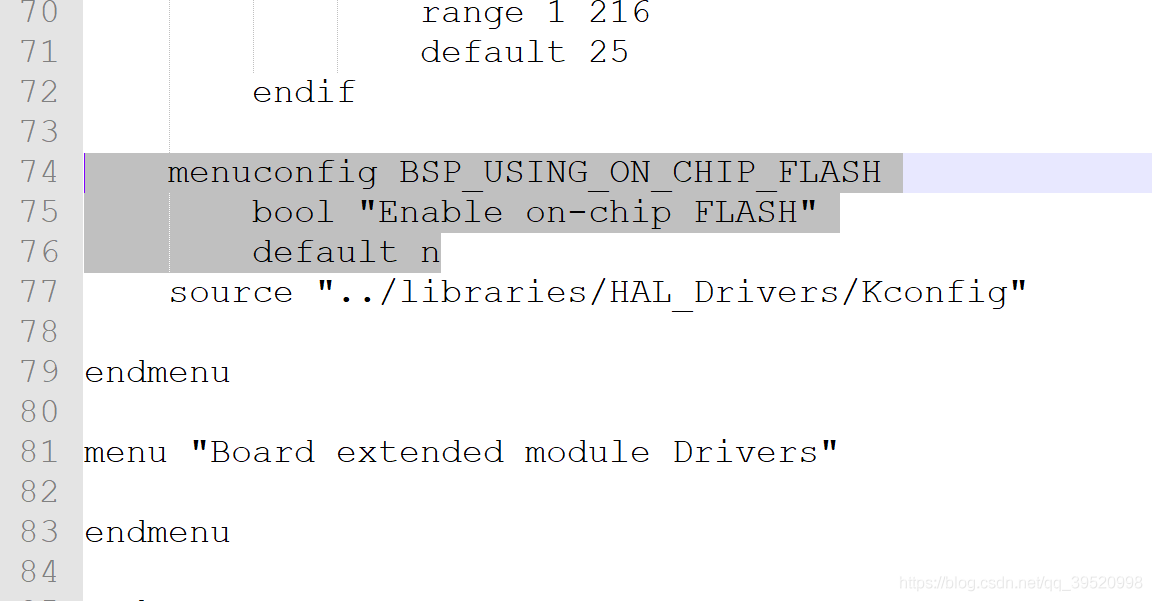

因為FAL需要Flash支持，所以要添加如下代碼,到board下的kconfig中
menuconfig BSP_USING_ON_CHIP_FLASH
bool "Enable on-chip FLASH"
default n
二、menuconfig配置

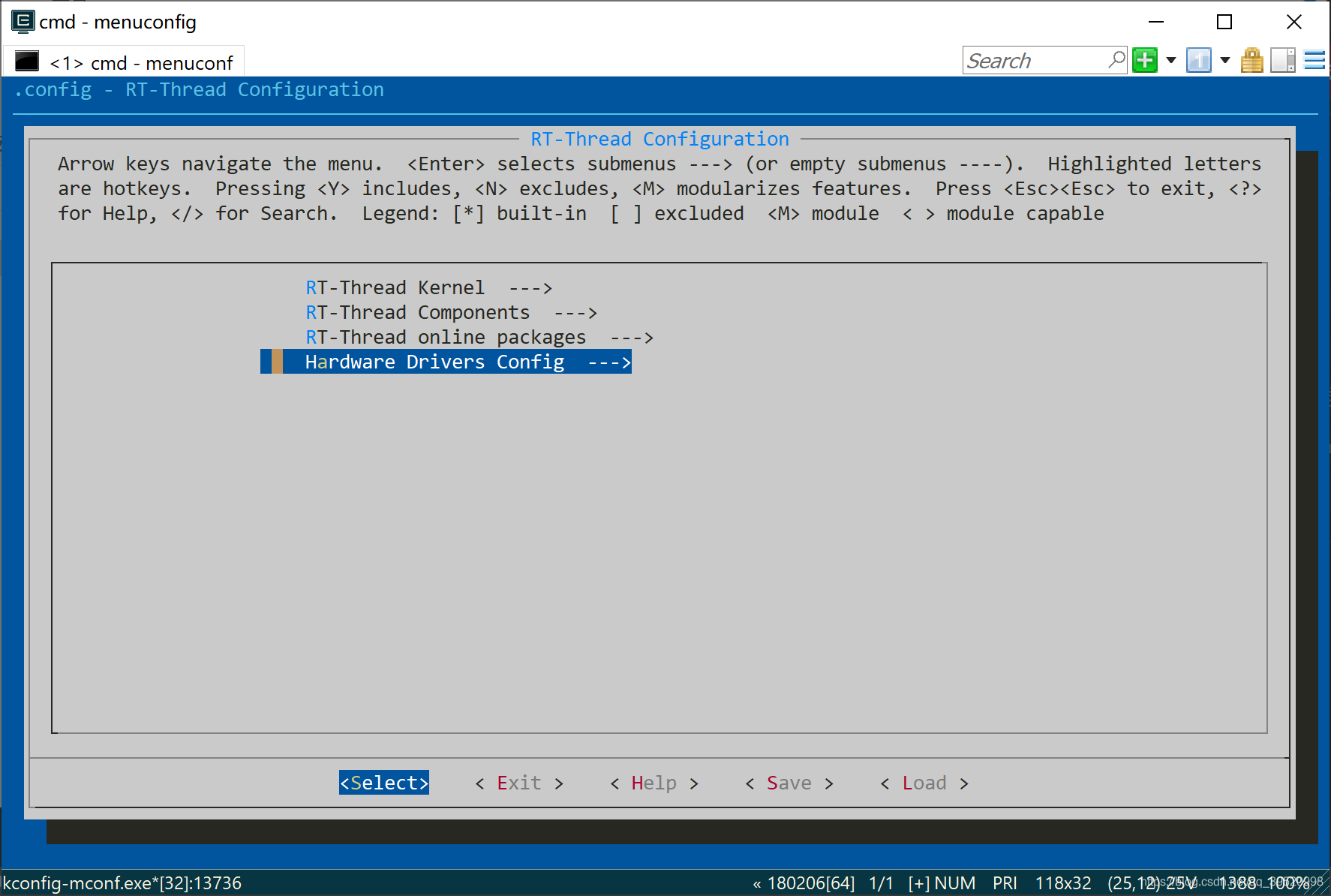

在ENV中進入menuconfig配置界面

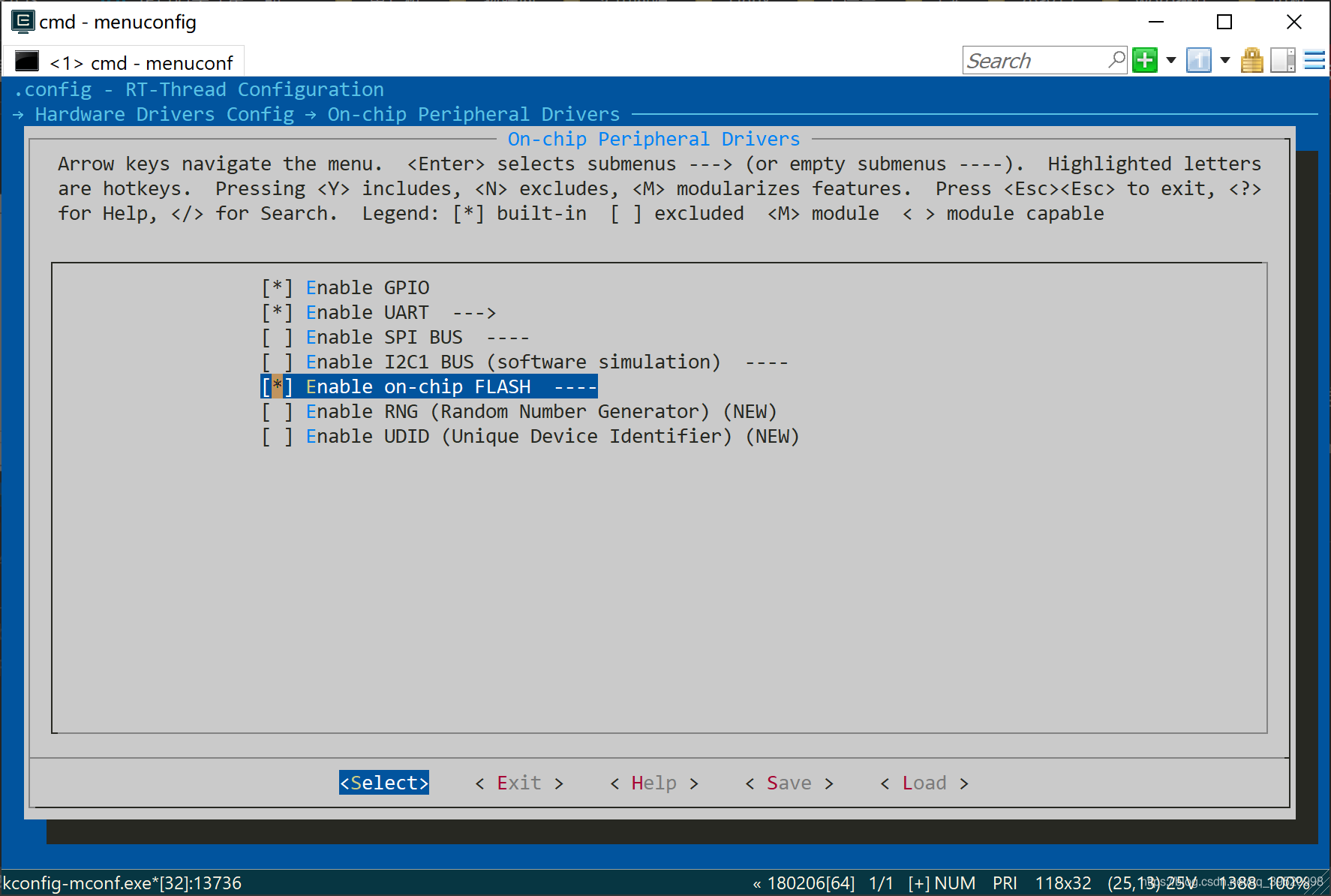

1、進入 → Hardware Drivers Config → On-chip Peripheral Drivers選中Enable on-chip FLASH

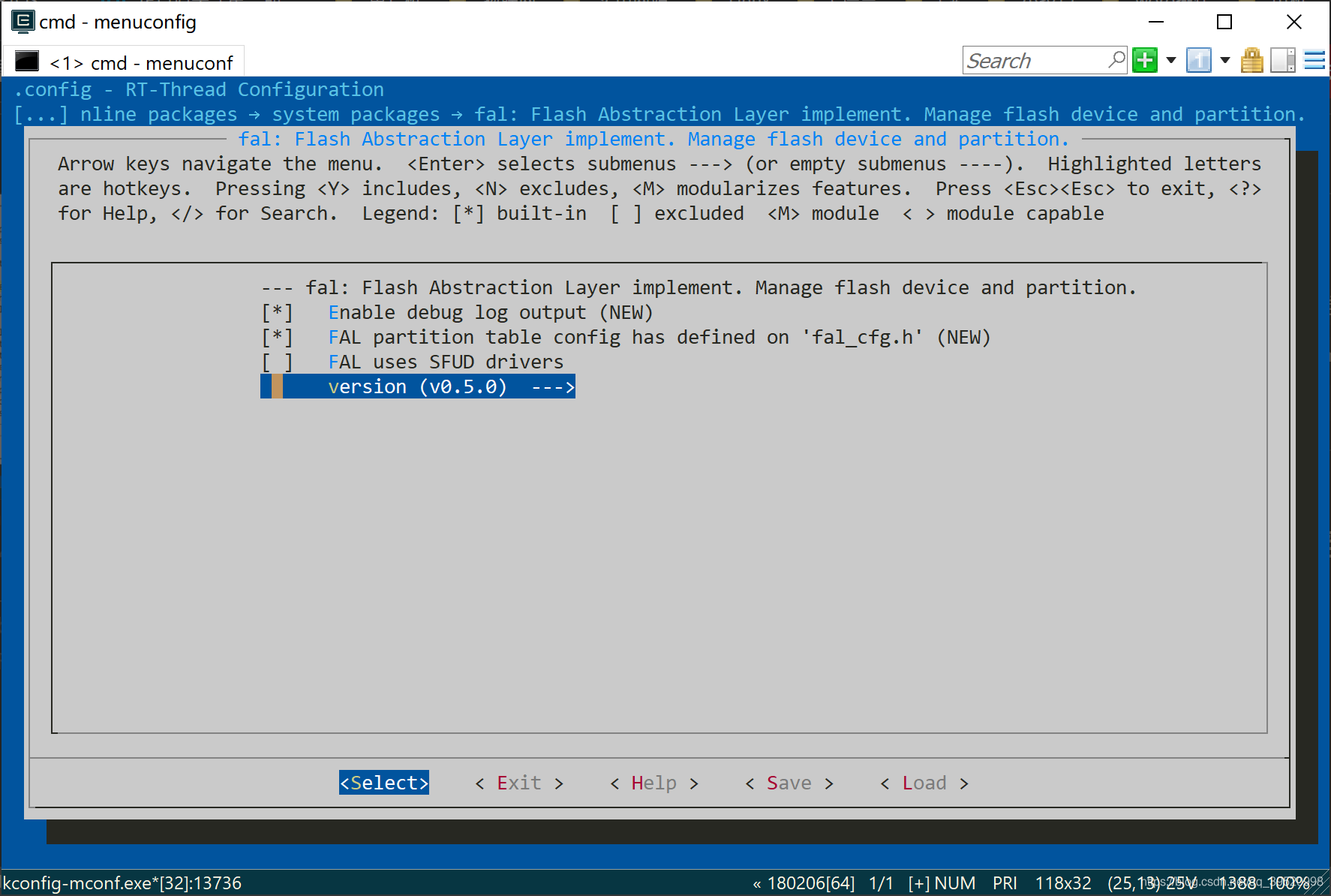

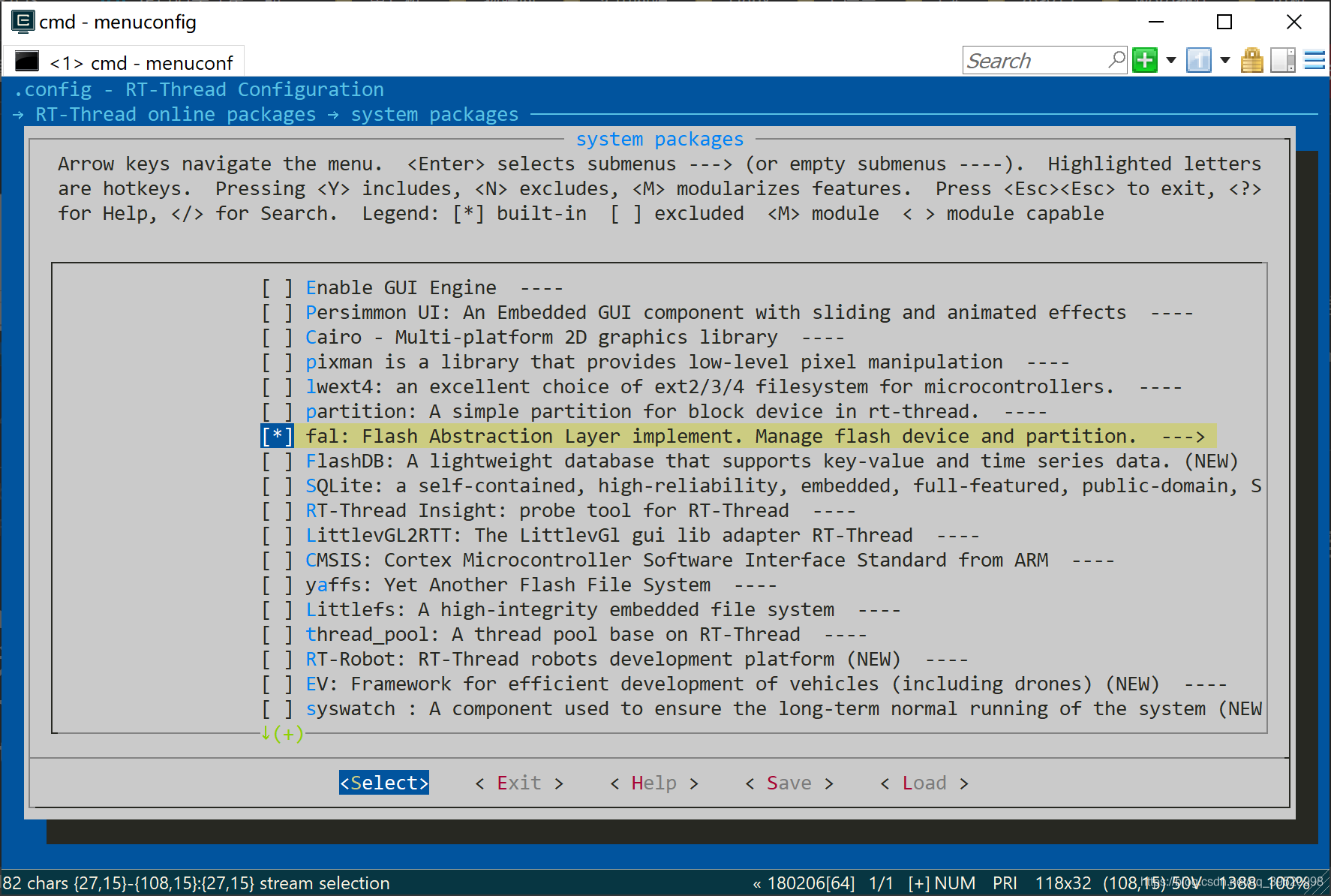

2、進入RT-Thread online packages → system packages選中 fal: Flash Abstraction Layer implement. Manage flash device and partition. —>
3、進入 fal: Flash Abstraction Layer implement. Manage flash device and partition.中配置版本為最新版本

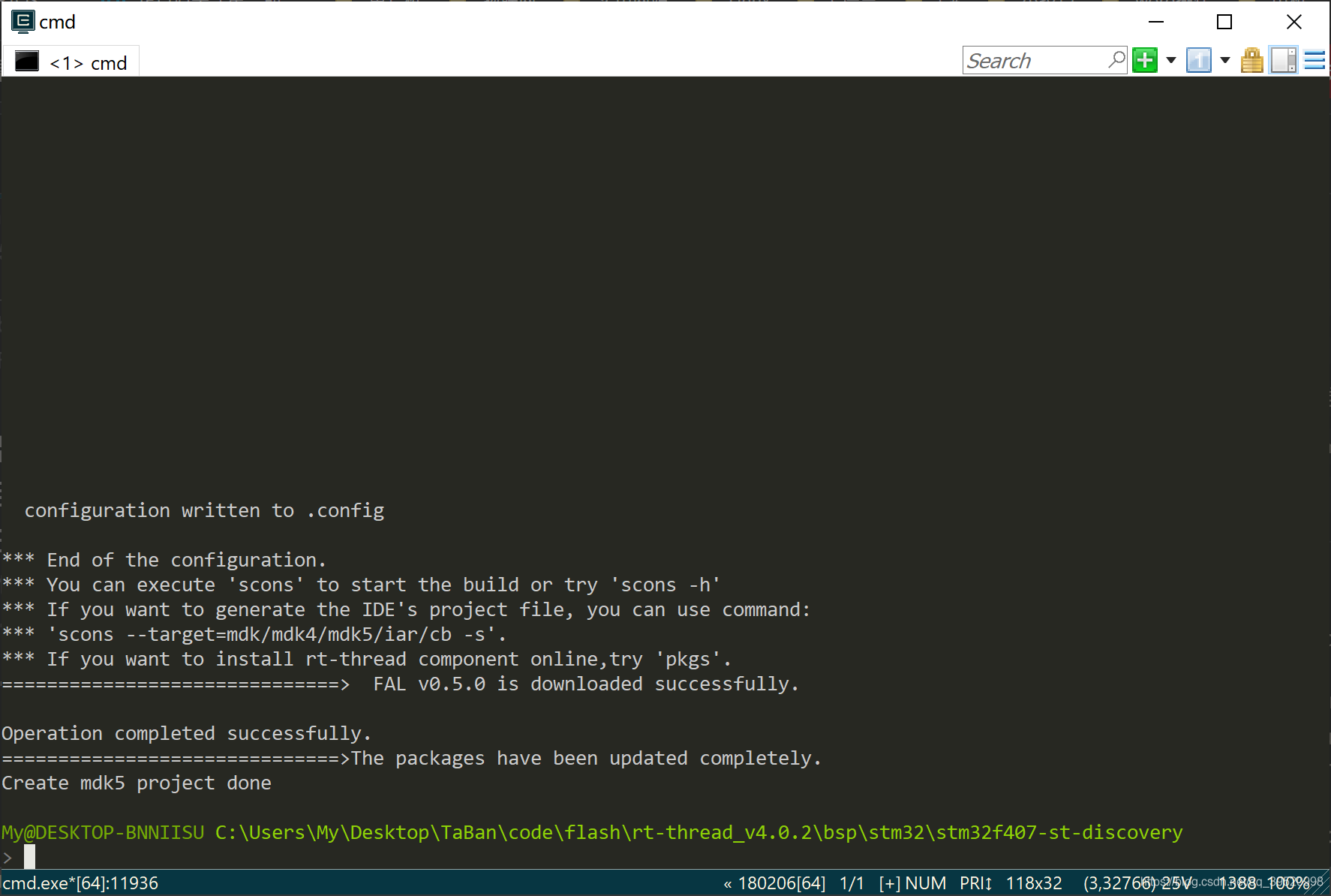

4、保存配置后退出并生成新工程（我設定ENV工具退出后自動生成模式，如未設定ENV工具則手動生成工程即可，ENV工具使用配置鏈接.）
三、CubMX引腳配置

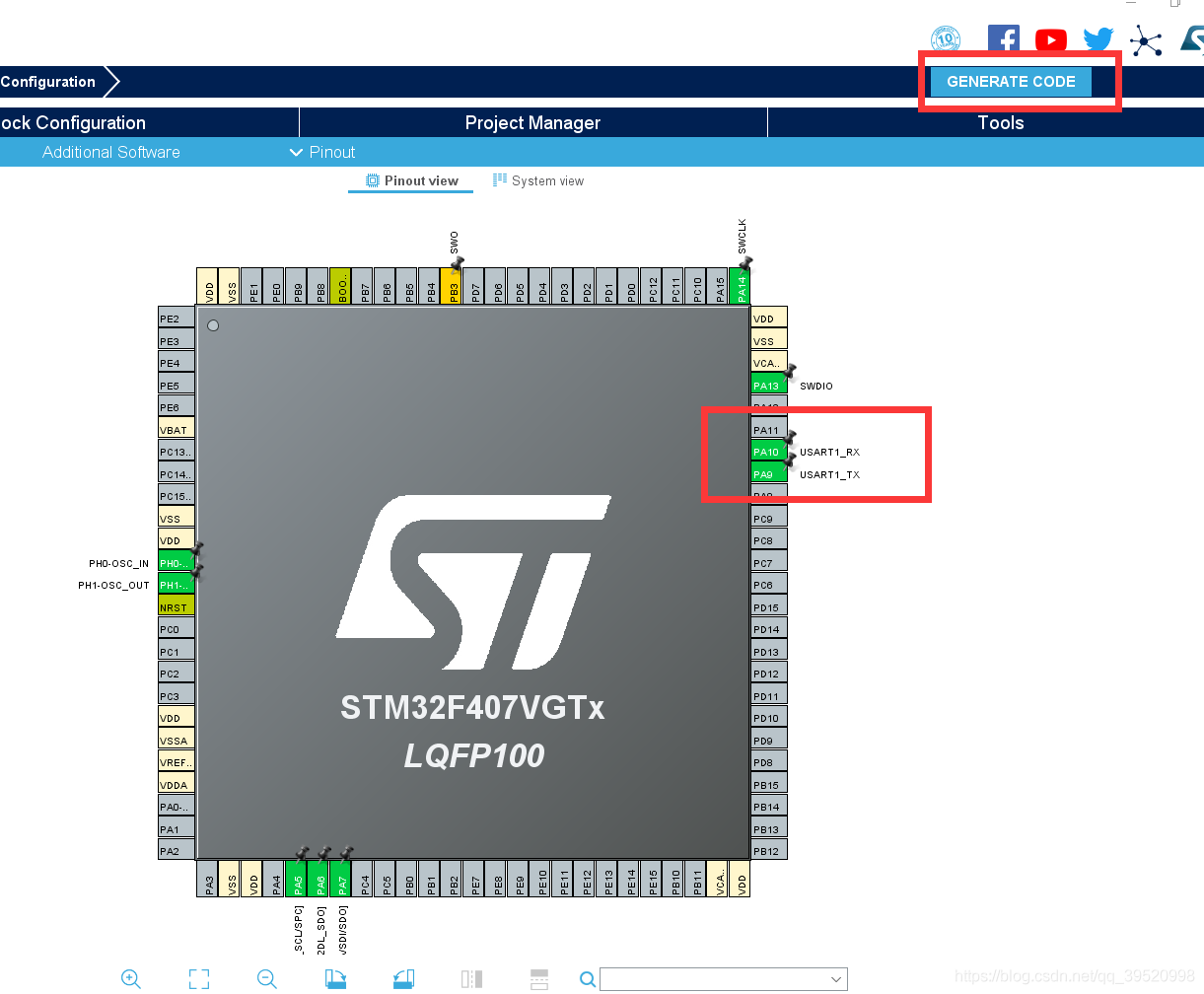

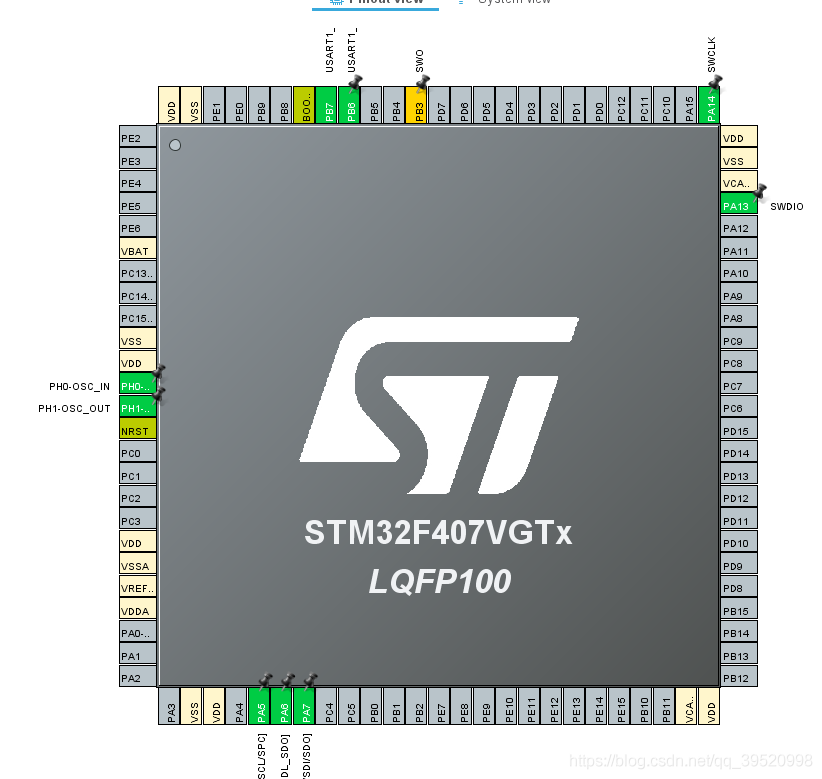

在打開工程之前還有一步需要配置，即配置相關引腳，官方工程默認的串口USART1使用的是PB6,PB7根據自己電路板更改為適合自己使用的引腳，更改方法為進入stm32f407-st-discovery\board\CubeMX_Config，打開CubeMX配置，更改PA9,PA10（我的板子）為串口引腳，然后點擊GENERATE CODE等待完成即可，注意：Cube生成的工程并不是我們要用的工程，我們只呼叫其生成的底層庫，
官方默認配置：
更改后：
四、工程內部配置

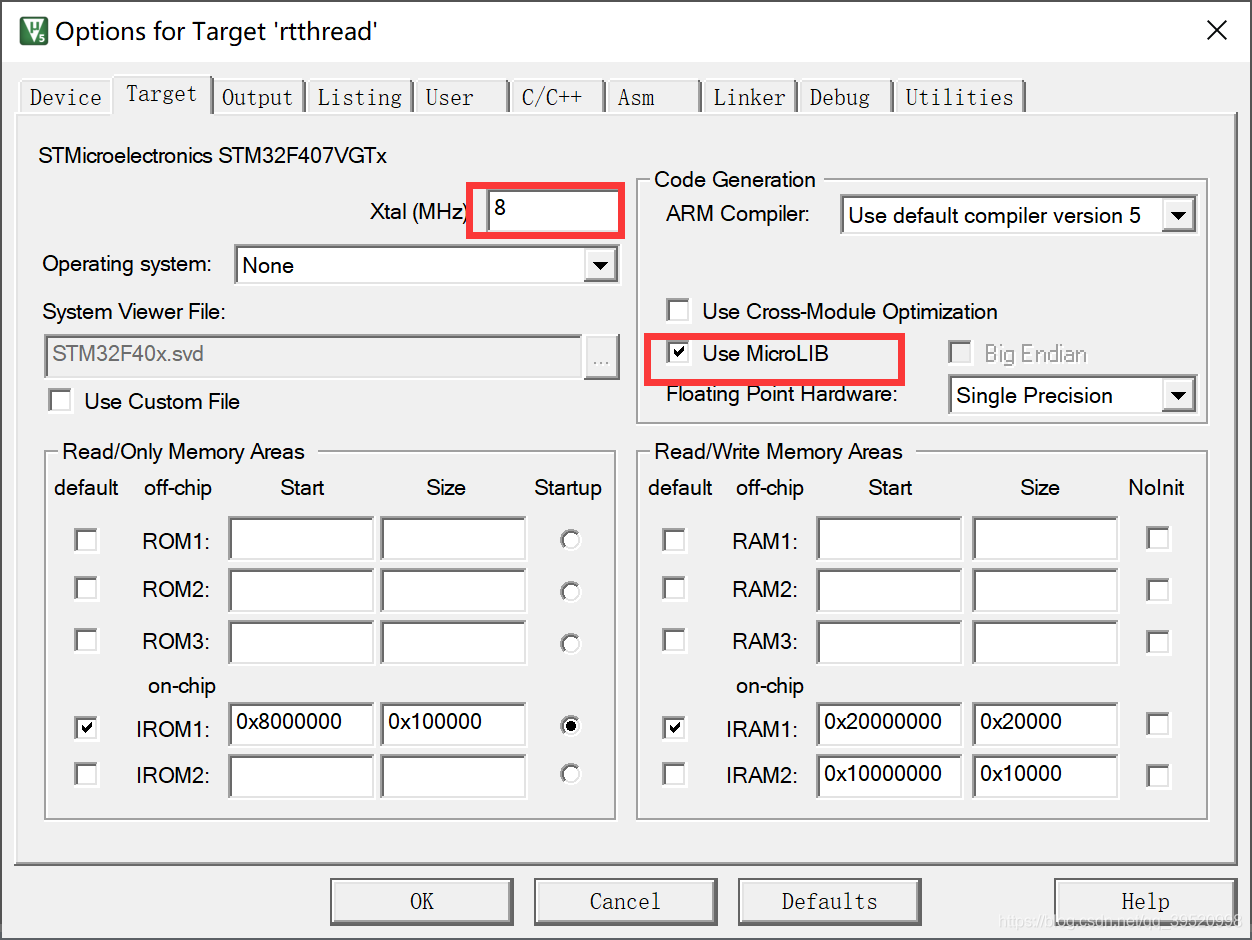

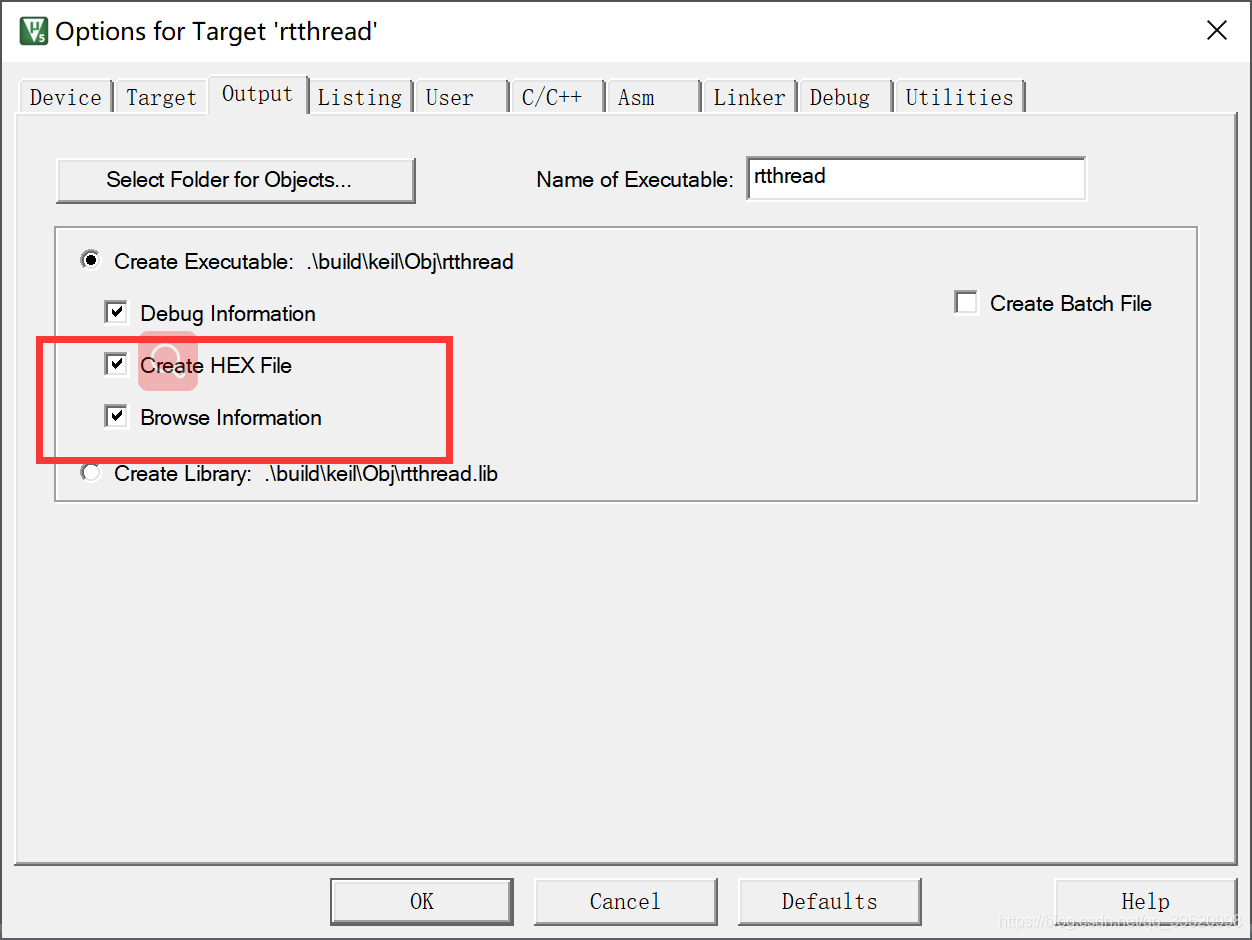

1、打開project工程，并對target進行配置根據自己所用晶振進行修改：
選中圖中選項可以F12跳到定義：

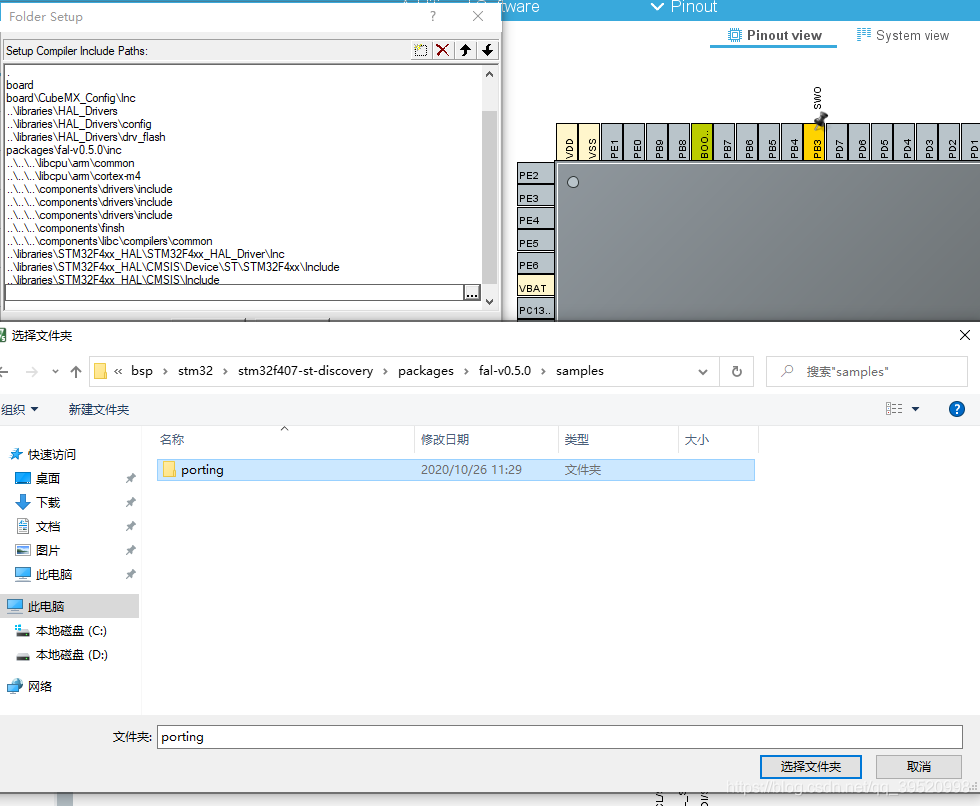

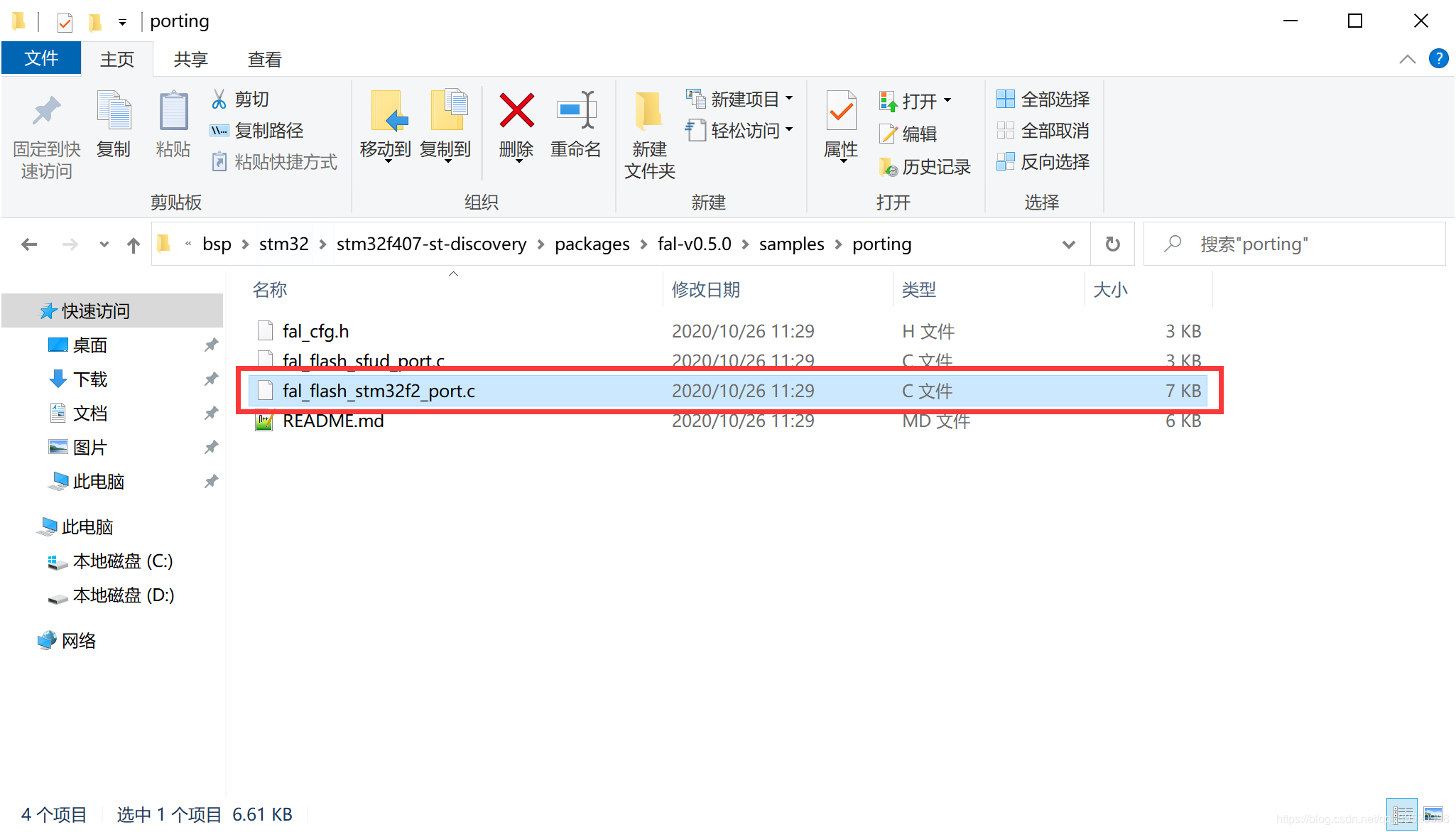

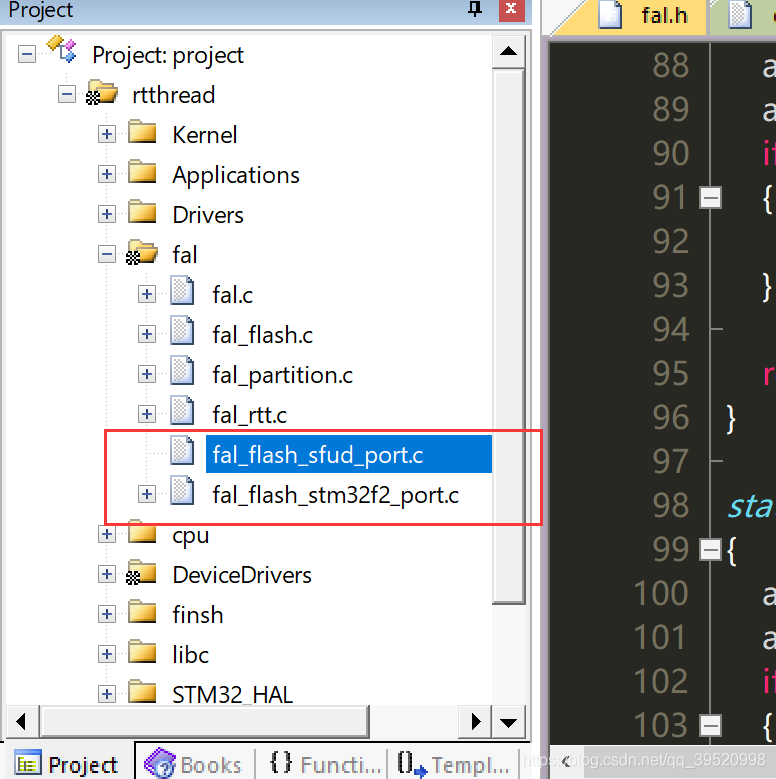

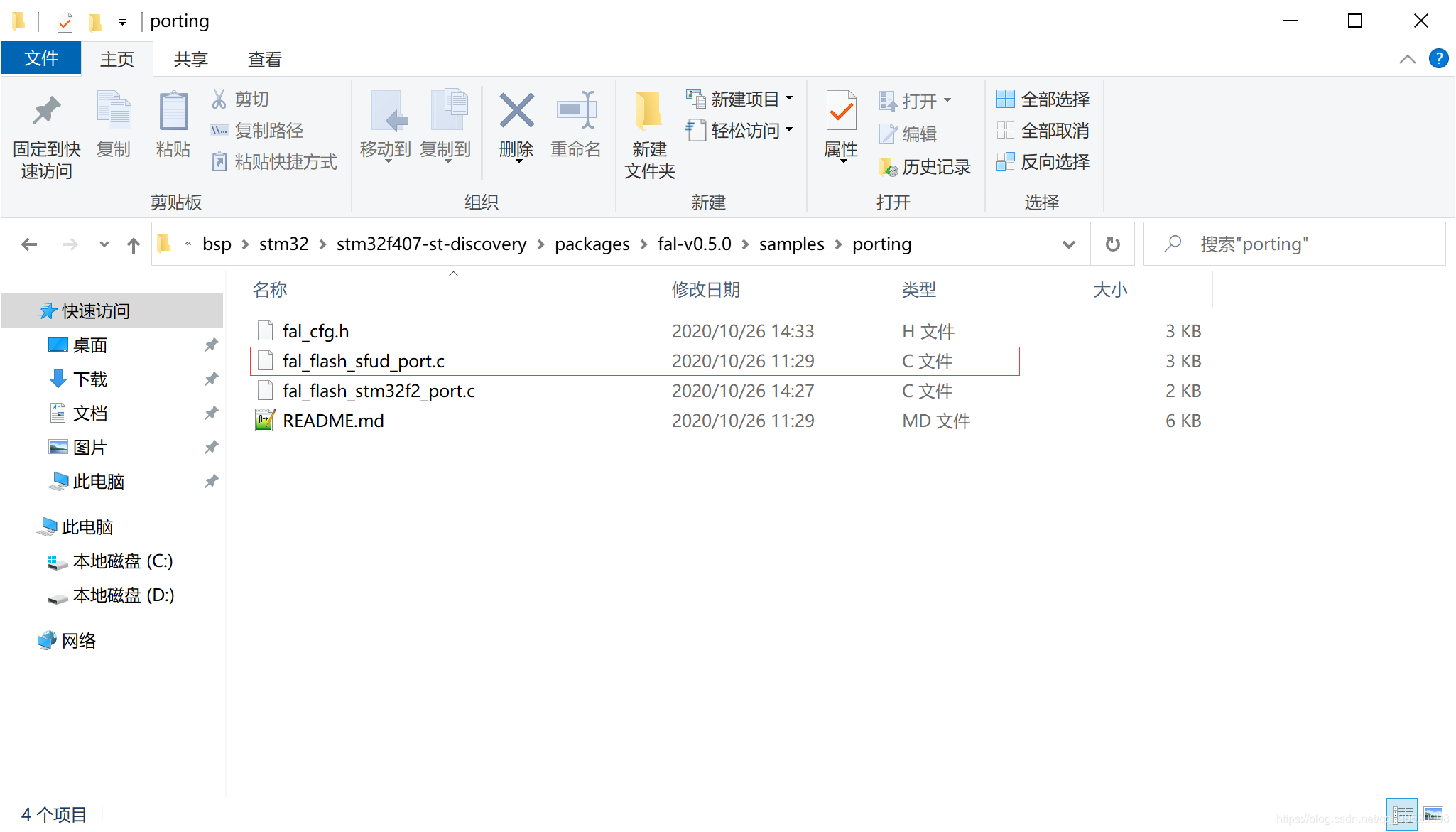

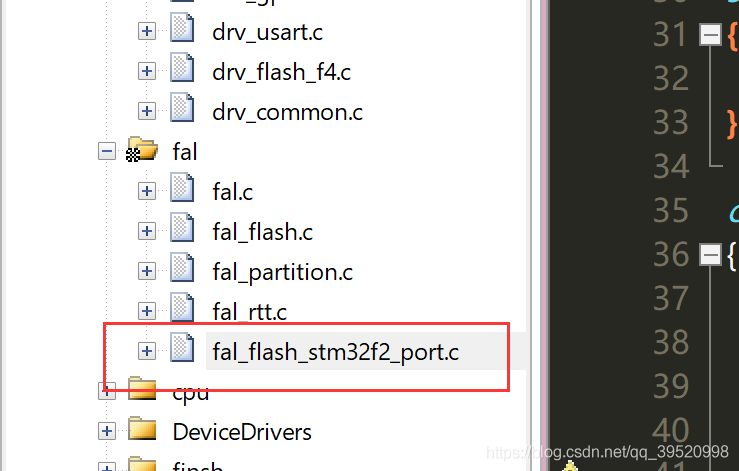

添加porting檔案夾到工程，其包含fal_cfg.h，為fal組態檔其在stm32f407-st-discovery\packages\fal-v0.5.0\samples檔案夾下：
2、對fal_cfg.h檔案進行適配修改
在fal_cfg.h中定義內部FLASH結束地址：

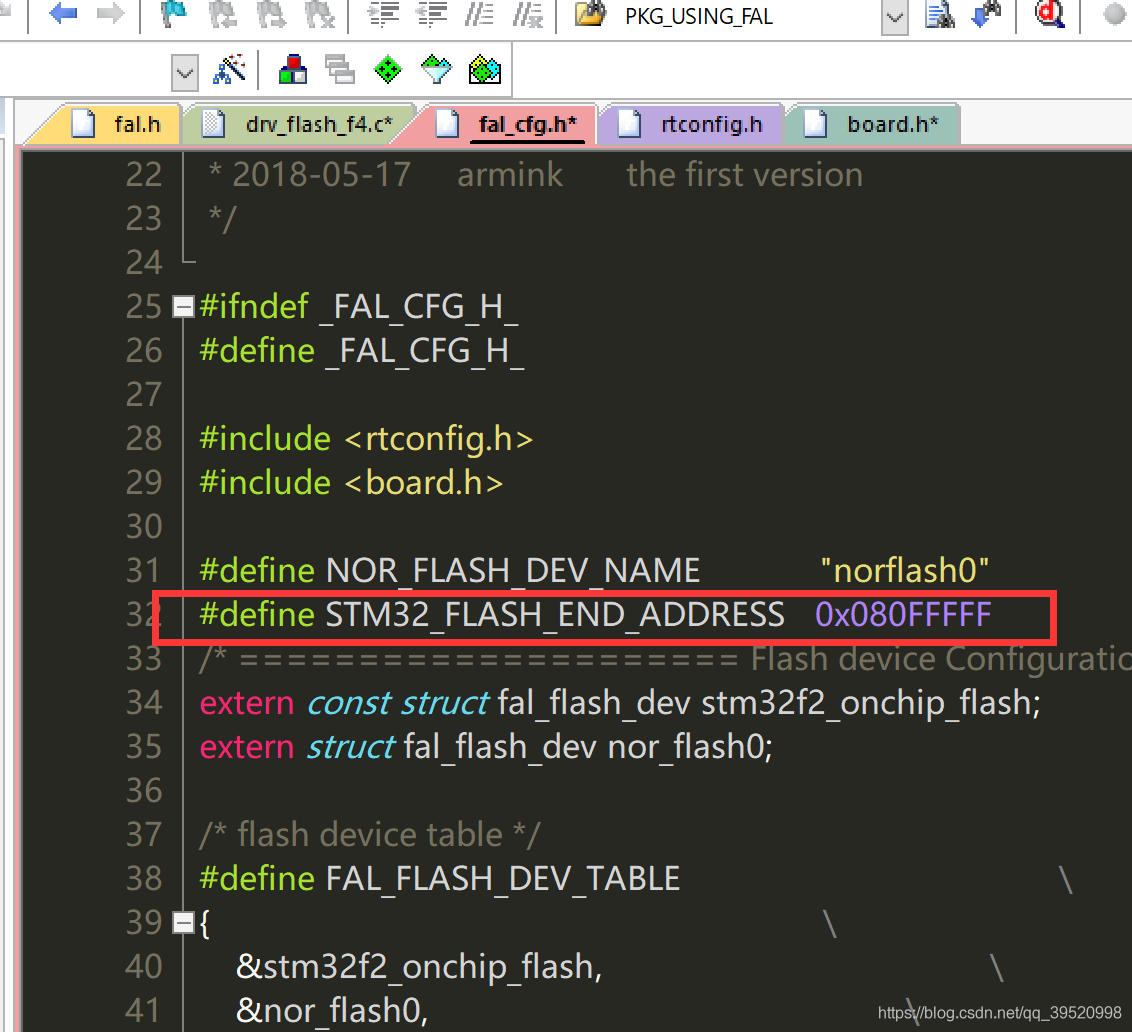

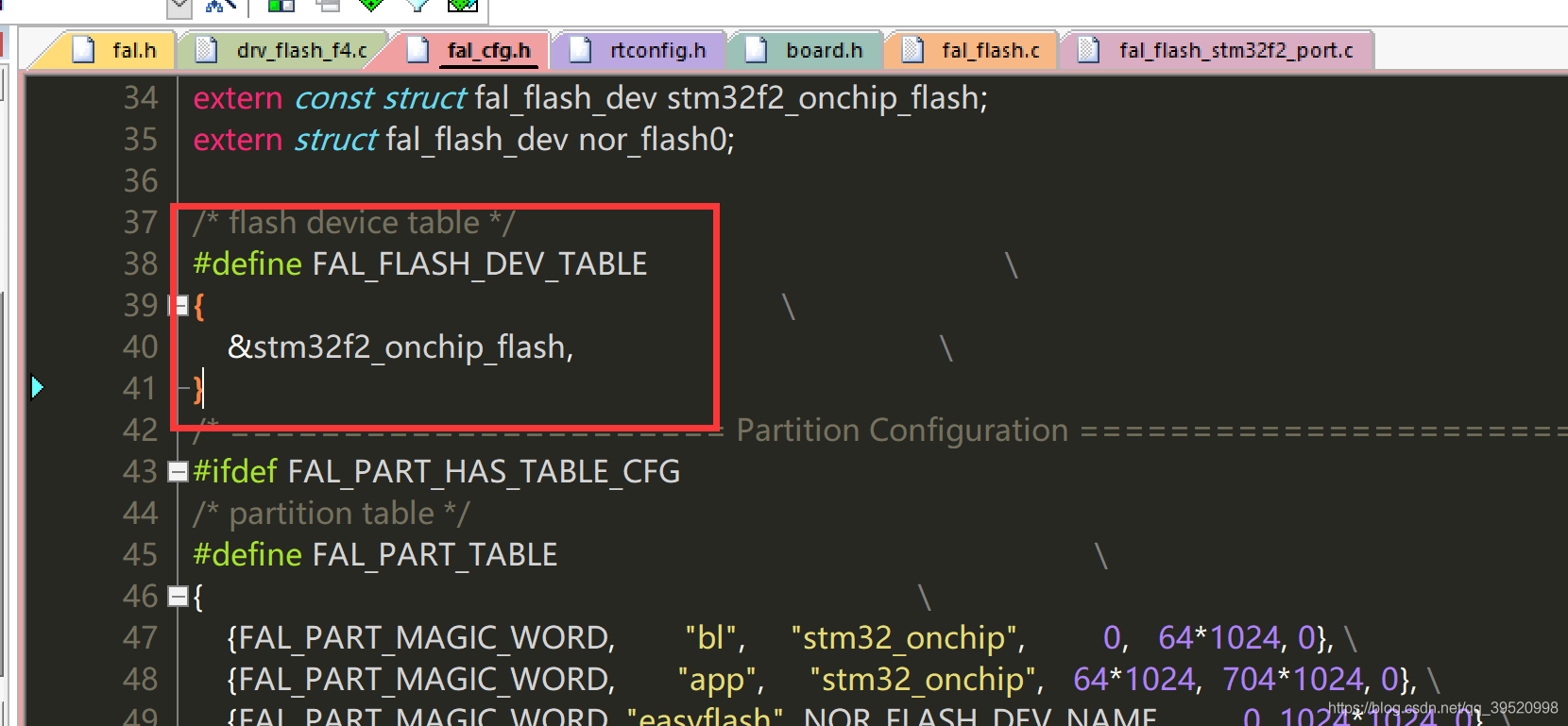

修改 FAL_FLASH_DEV_TABLE 只保留片內flash引數：
3、對drv_flash_f4.c進行適配修改

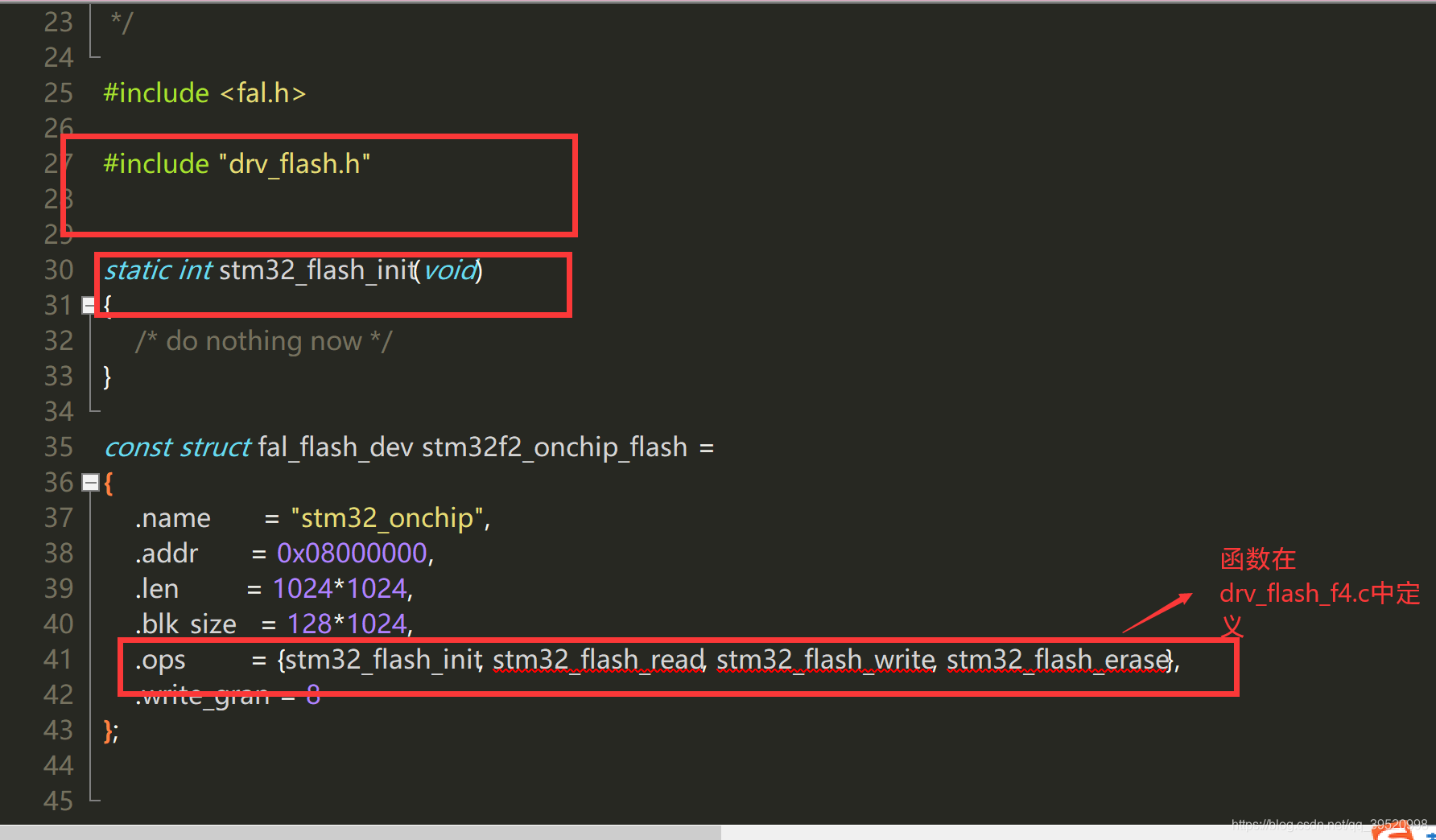

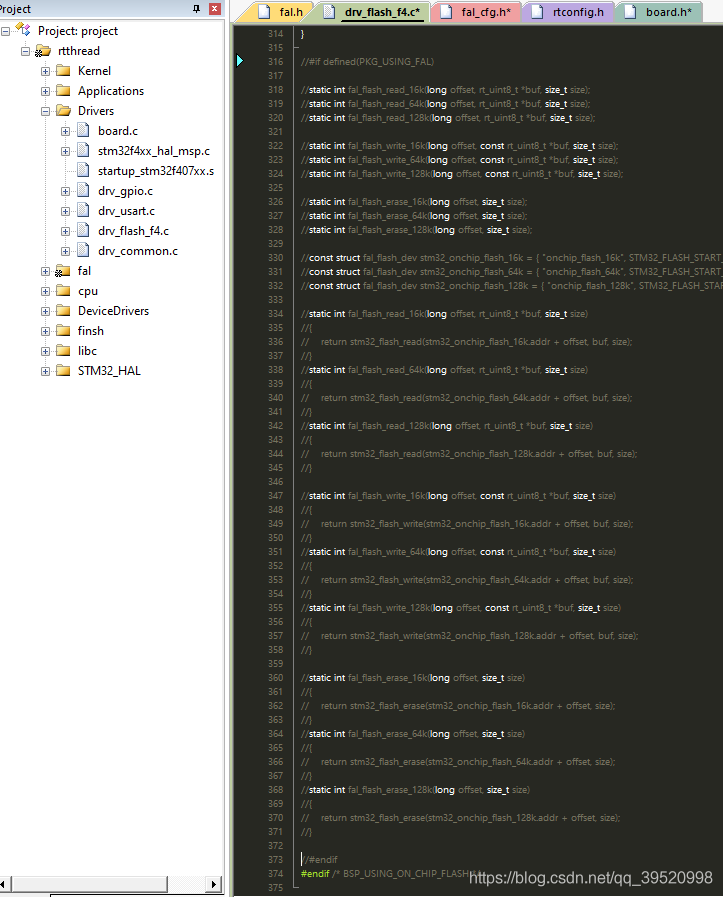

注釋掉drv_flash_f4.c中關于具體頁讀寫相關函式（若想要細分之后根據自己FLASH具體情況進行添加）：
4、添加官方例程，并進行適配性修改
官方例程所在位置：
添加例程到程式中：
洗掉多于程式（只保留圖中程式），對其進行修改：
5、最后添加fal_init()進行初始化，并編譯工程，下載到芯片

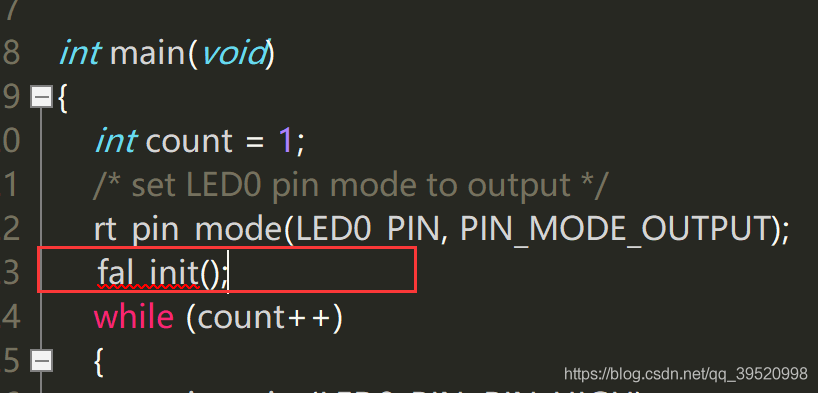

初始化fal_init():

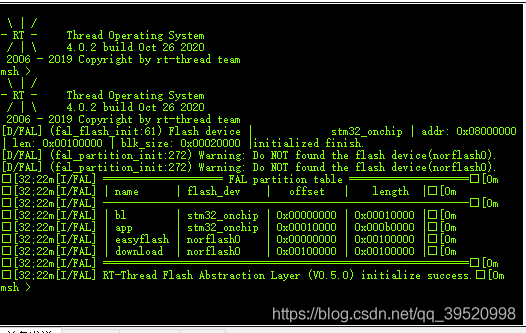

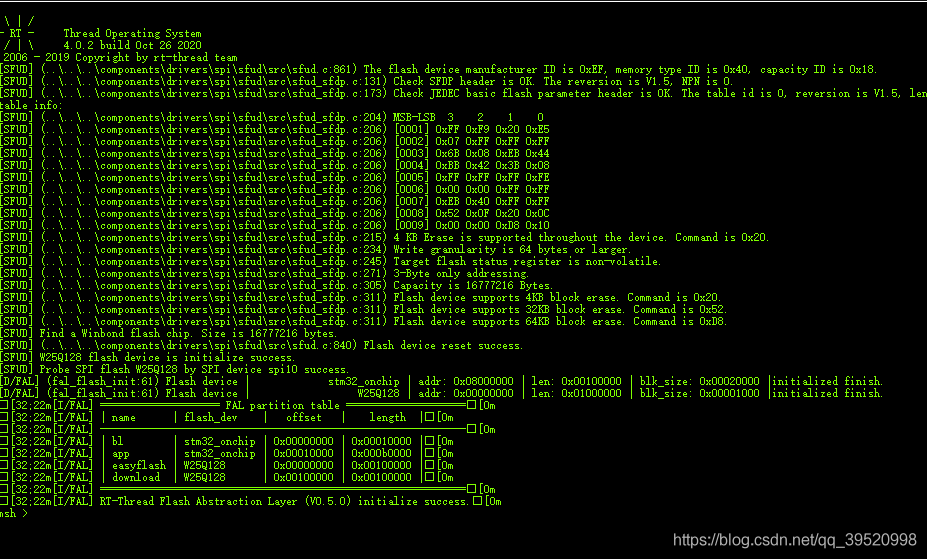

下載后提示磁區資訊：
第二部分（片外FLASH W2Q128）
在上面基礎上進行的增加修改，
一、menuconfig配置

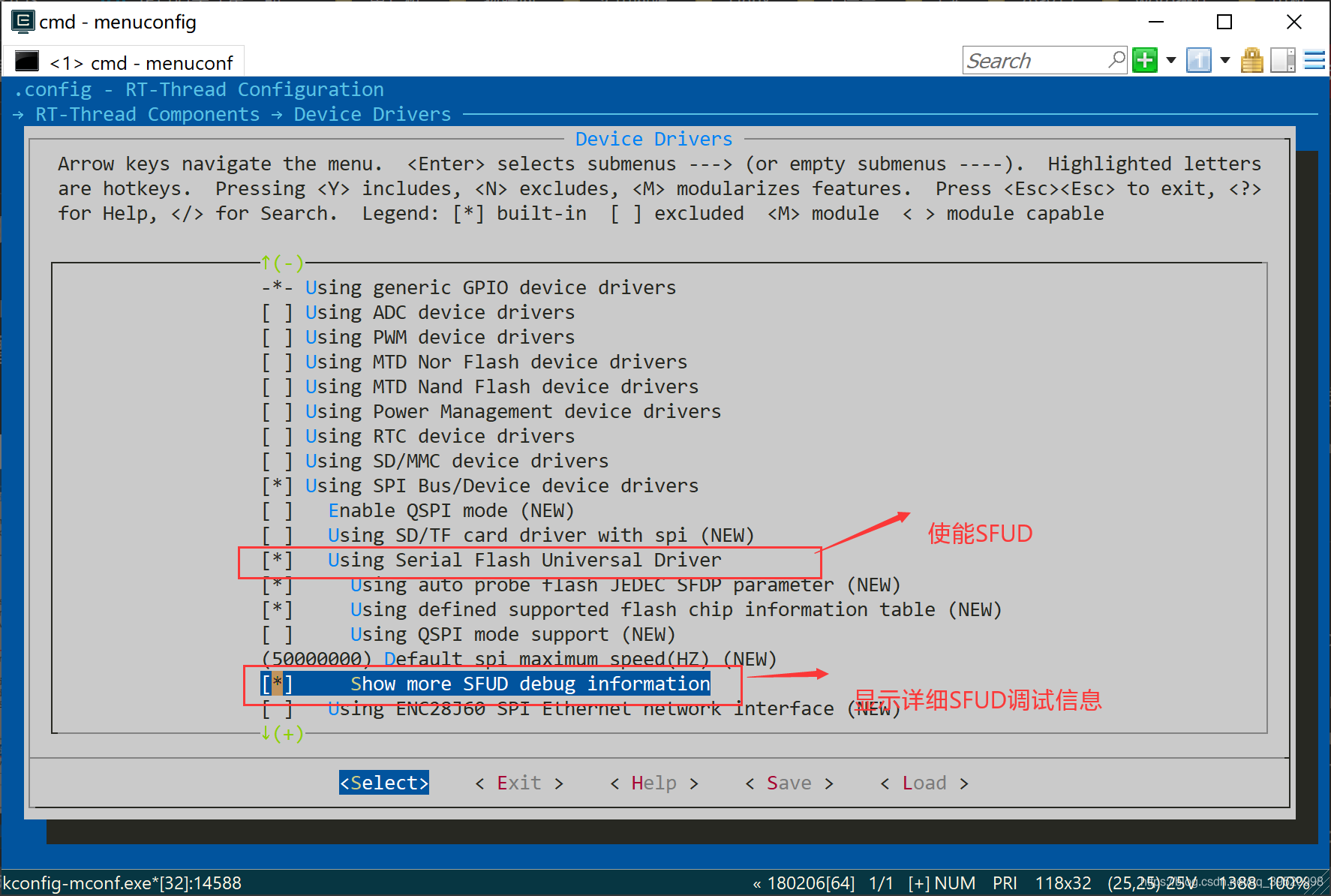

1、進入→ RT-Thread Components → Device Drivers配置SPI總線使能

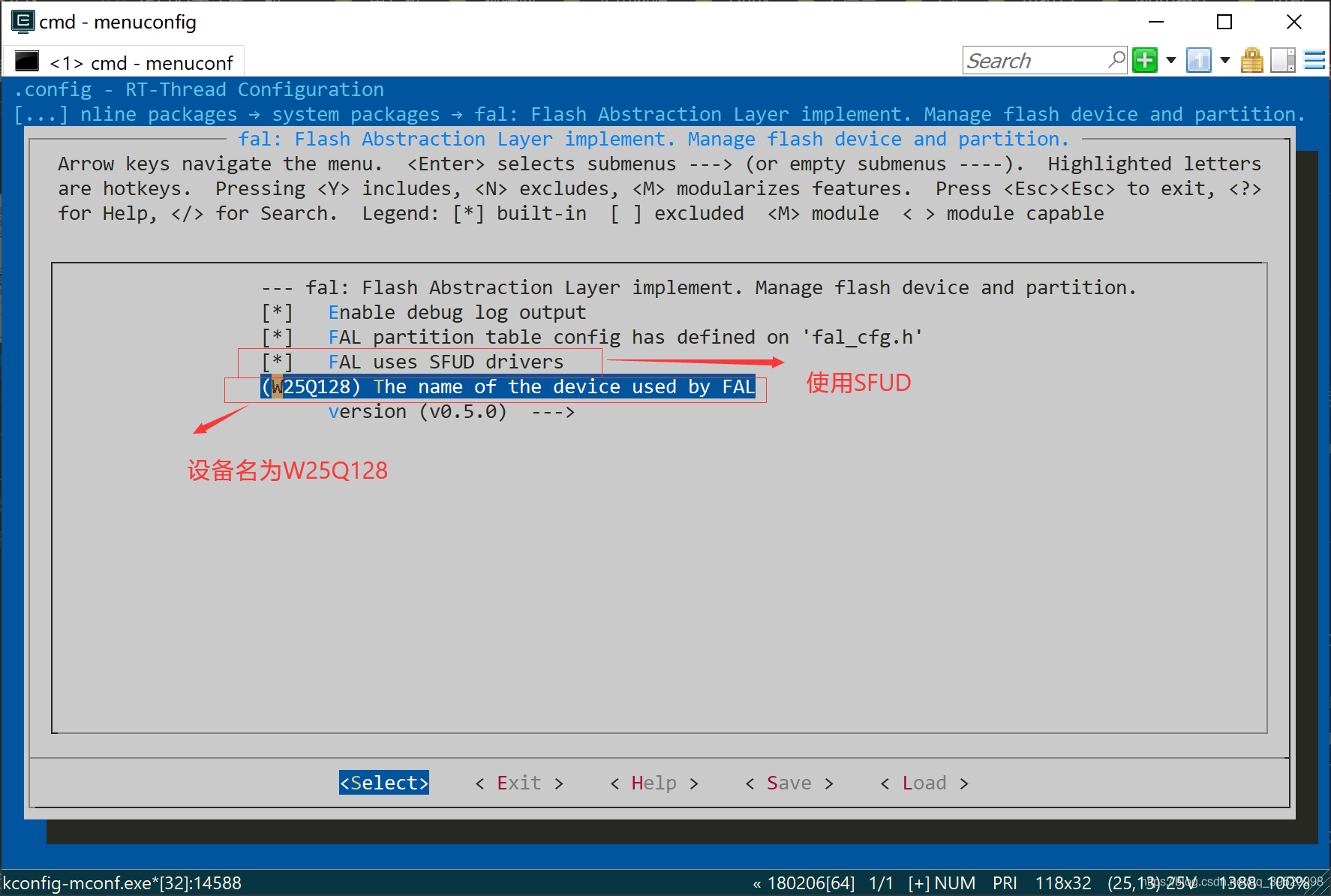

2、進入 online packages → system packages → fal: Flash Abstraction Layer implement. Manage flash device and partition.使能SFUD設備并更改設備名

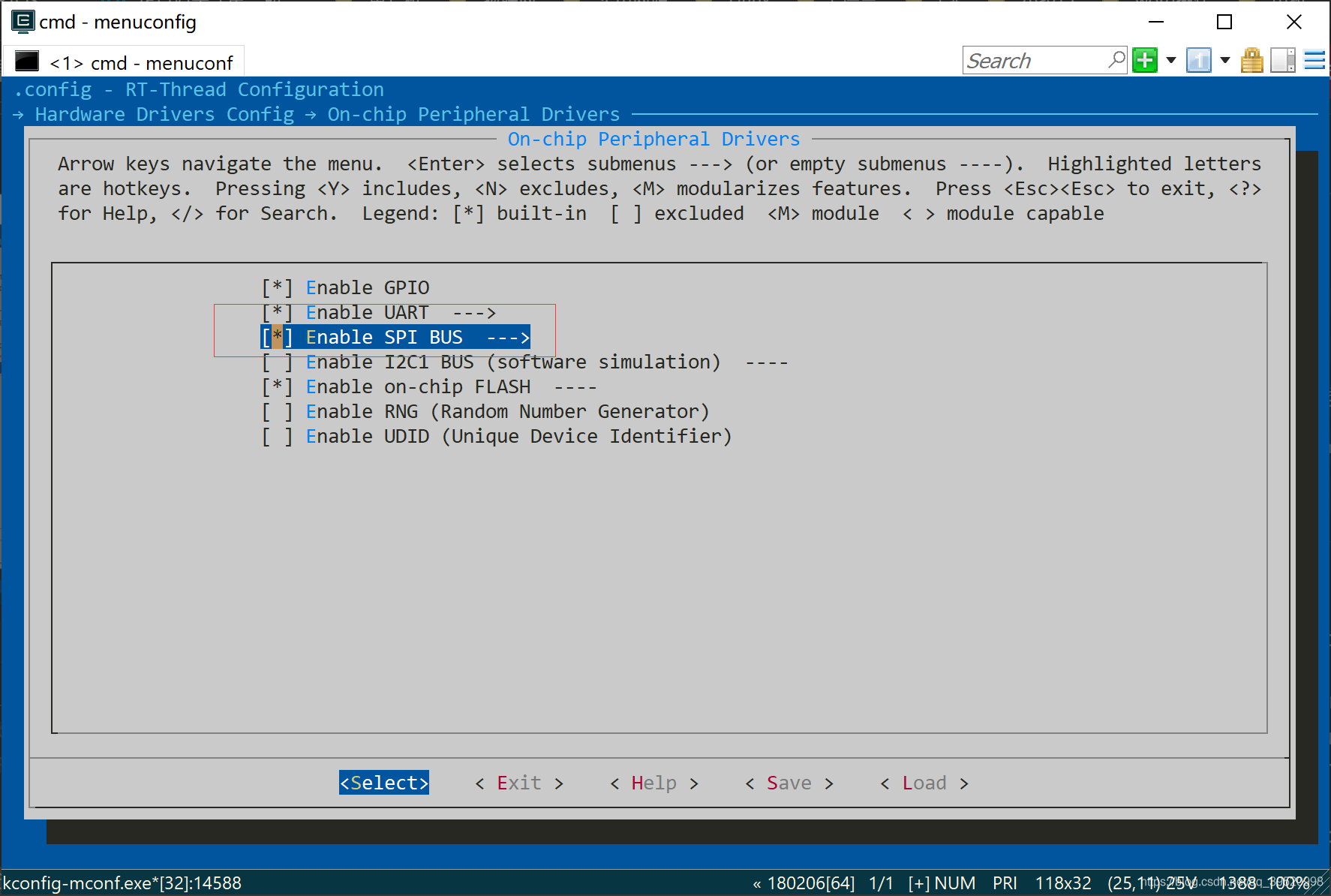

3、進入→ Hardware Drivers Config → On-chip Peripheral Drivers使能SPI總線

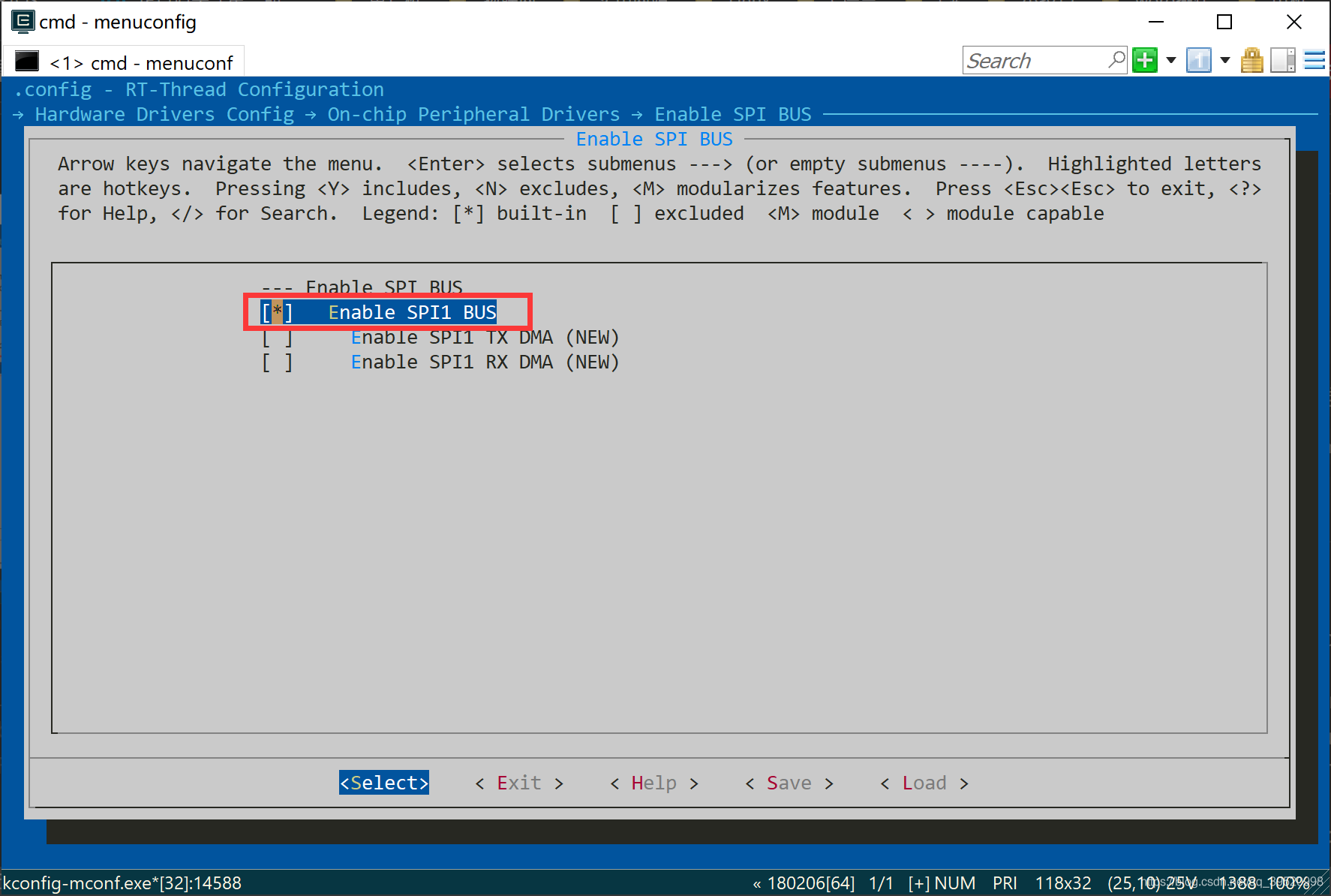

4、進入Hardware Drivers Config → On-chip Peripheral Drivers → Enable SPI BUS使能SPI1總線
5、保存配置后退出并生成新工程
二、CubeMx配置

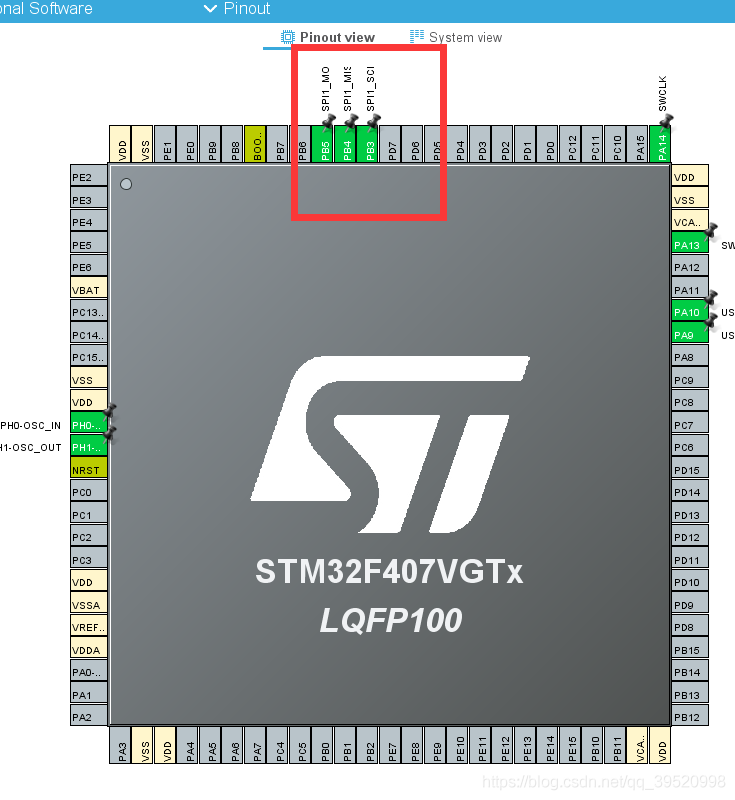

1、更改PB3/PB4/PB5為SPI1的SCK/MISO/MOSI引腳（根據自己板子更改合適引腳）

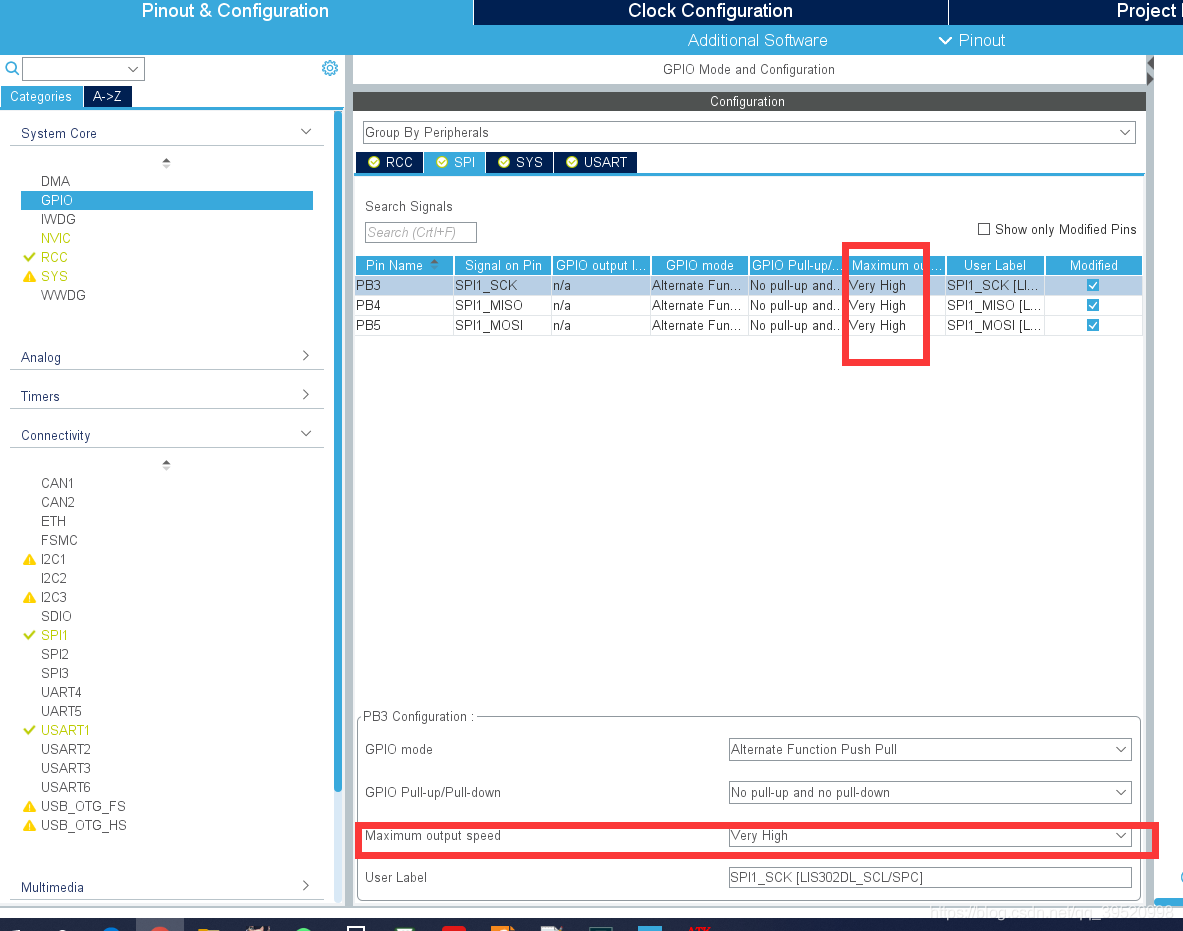

2、設定PB3/PB4/PB5引腳輸出速度為非常高（這是一個坑，官方默認是低則會導致初始化外部flash失敗）并重新生成工程
三、工程內部配置
1、按第一部分四中第1步對工程target進行初步配置

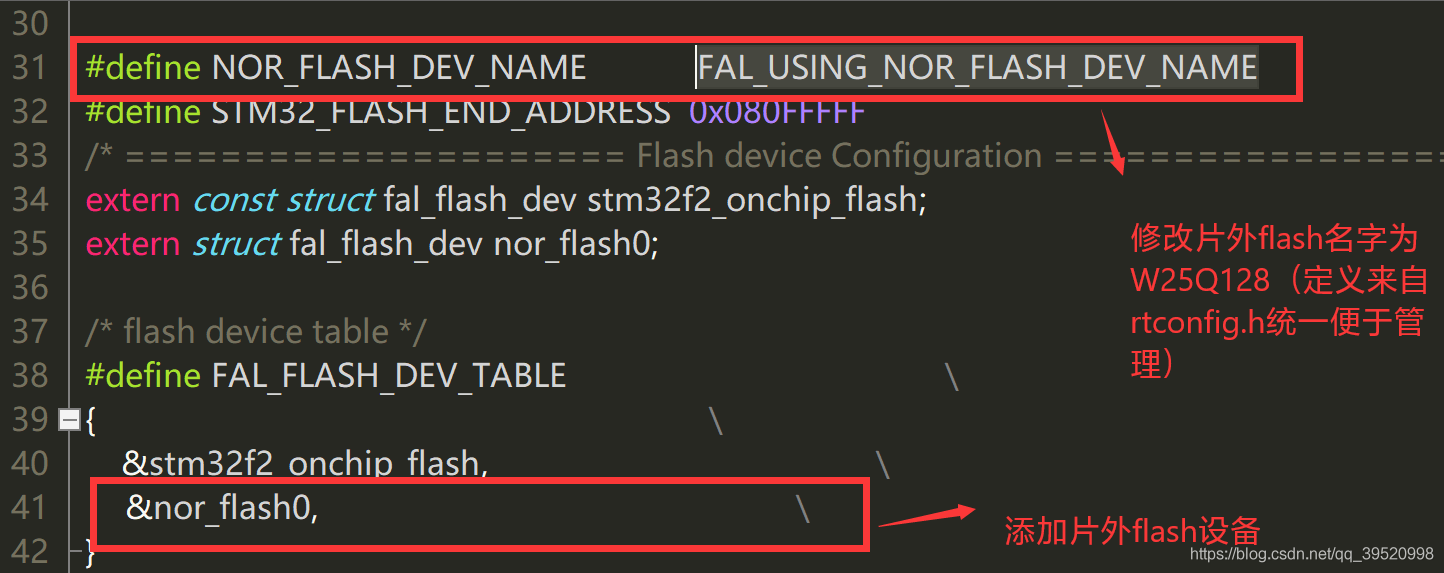

2、修改fal_cfg.h（在第一部分基礎上進行的修改）
3、添加官方例程并進行適配性修改
官方例程所在位置：
添加到工程中：
添加程式將設備掛載到SPI總線上，并將其添加到自動初始化串列：

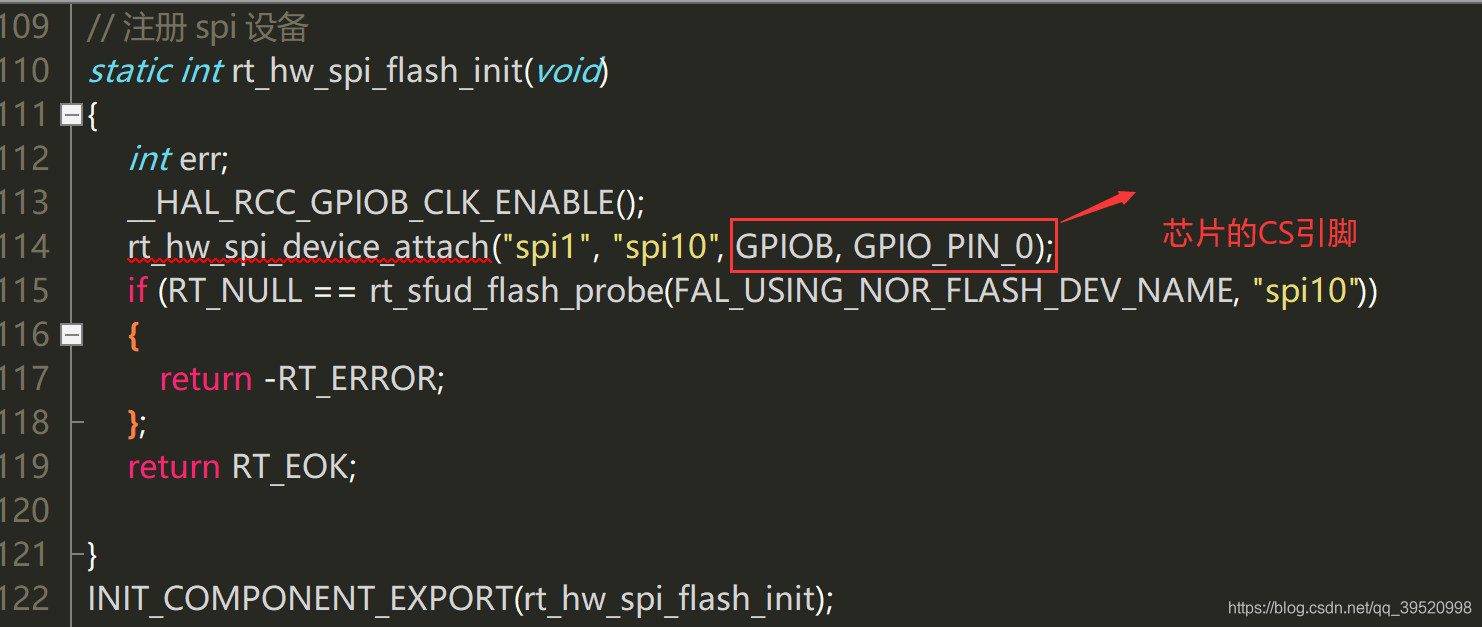

// 注冊 spi 設備
static int rt_hw_spi_flash_init(void)
{
int err;
__HAL_RCC_GPIOB_CLK_ENABLE();
rt_hw_spi_device_attach("spi1", "spi10", GPIOB, GPIO_PIN_0);
if (RT_NULL == rt_sfud_flash_probe(FAL_USING_NOR_FLASH_DEV_NAME, "spi10"))
{
return -RT_ERROR;
};
return RT_EOK;
}
INIT_COMPONENT_EXPORT(rt_hw_spi_flash_init);
上述函式中rt_hw_spi_device_attach實作了spi10設備的注冊，即將spi10掛載到spi1總線上，同時我們可以通過對spi10這個名字訪問W25Q16設備，
rt_sfud_flash_probe是必須的，通過讀取sfud資訊，知道了它是一個spi flash設備，它的容量，擦寫大小等，并將W25Q16設備的決議為塊設備（Block Device），
4、最后編譯工程并下載到芯片
