一、實驗目的
了解思科網路設備的配置基本特點及 IOS 命令基本操作方法
了解DHCP的作業原理及基本配置
二、實驗內容

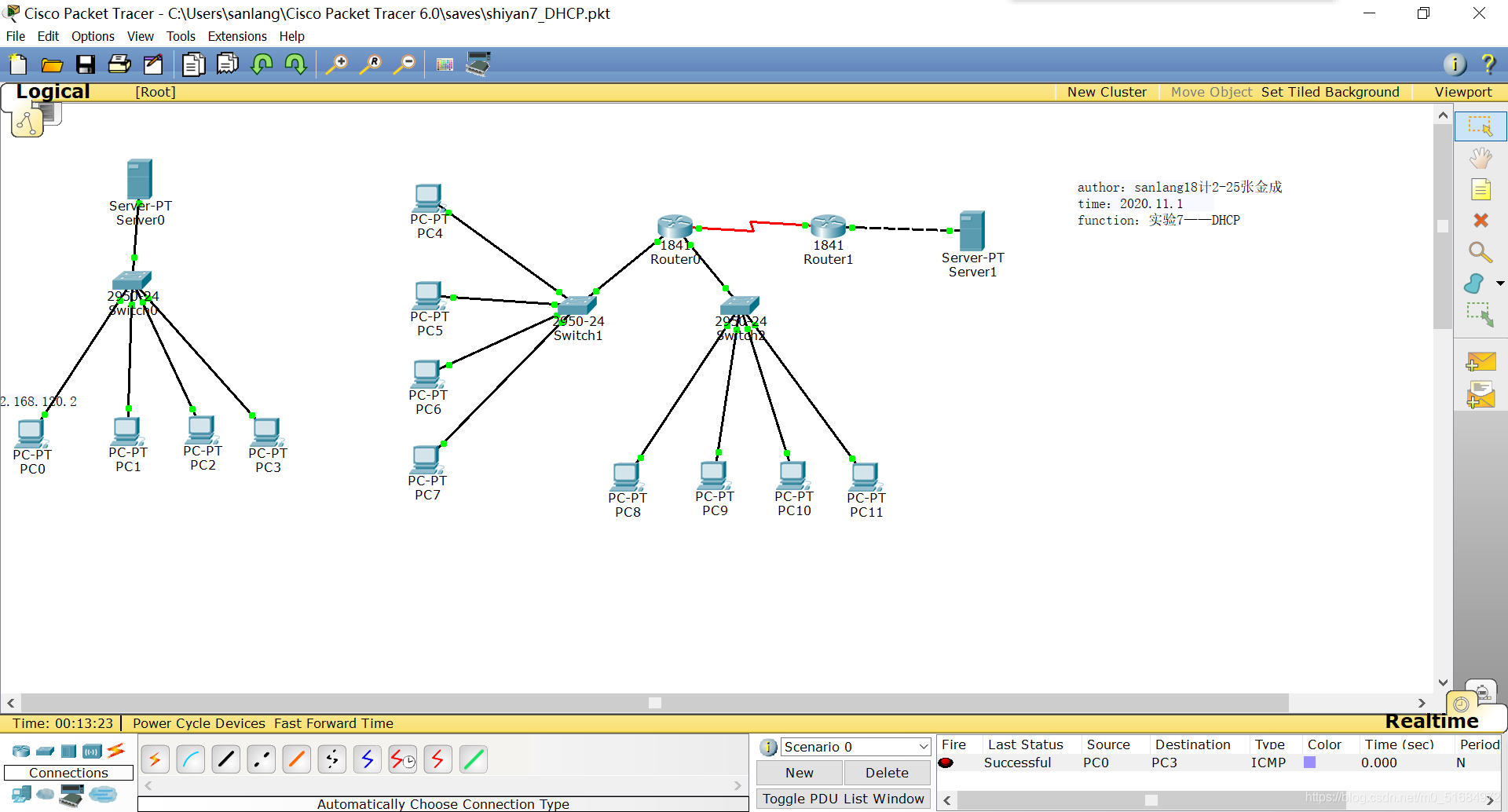

創建拓撲
左邊的一個比較簡單不在多寫，我們看右邊的稍微復雜一點的
兩個路由器要開啟新的埠才能連線，如何添加開啟自行百度
b)實驗步驟
i.搭建實驗拓撲：
添加設備并用適當的連線連接設備

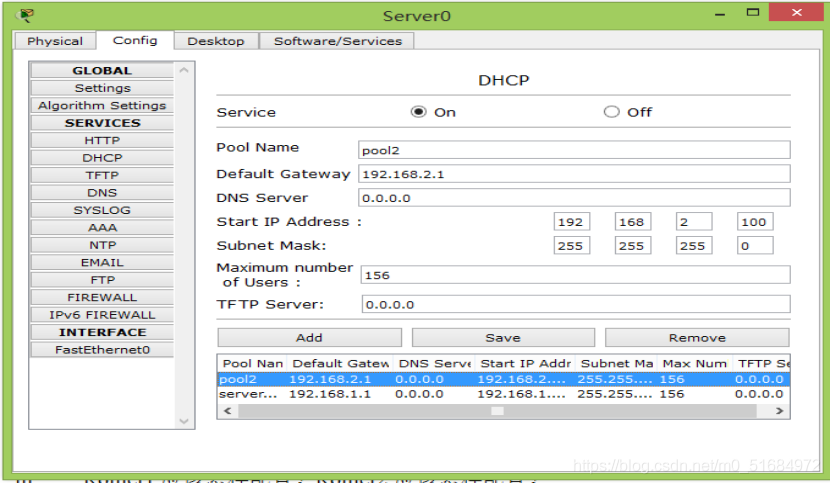

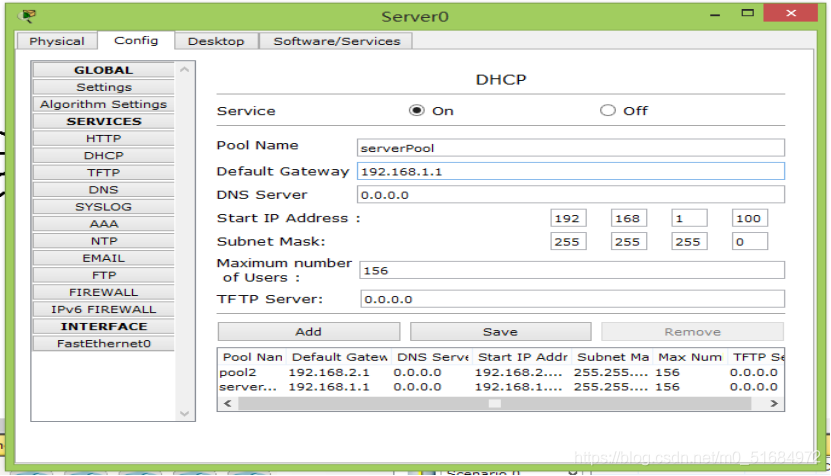

ii.在Server上啟動并配置DHCP服務，
相關配置如下圖
iii.配置各PC的IP地址為自動獲取（DHCP），
配置server的IP地址為192.168.3.2
iv.配置各路由器的埠的IP地址
Router0：
Fa0/0 192.168.1.1 255.255.255.0
Fa0/1 192.168.2.1 255.255.255.0
S0/0/0 10.0.0.1 255.0.0.0

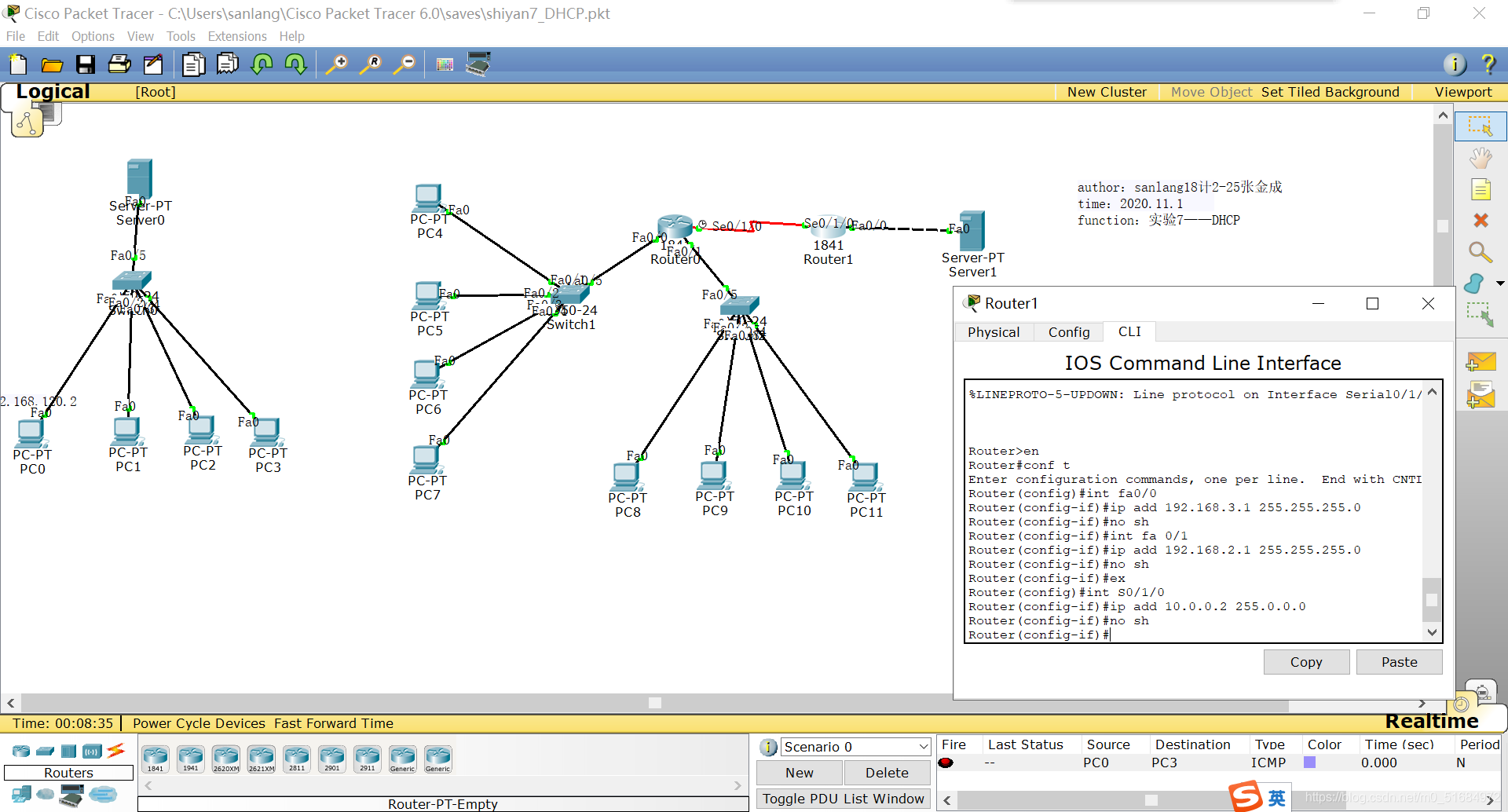

（添加的都是網關號，注意埠，根據自己連線正確添加，如下）
Router1:
Fa0/0 192.168.3.1 255.255.255.0
S0/0/0 10.0.0.2 255.0.0.0
同router0
i.在路由器上添加如下靜態路由：
路由器 網路地址 掩碼 下一跳
Router0 192.168.3.0 255.255.255.0 10.0.0.2
Router1 192.168.1.0 255.255.255.0 10.0.0.1
Router1 192.168.2.0 255.255.255.0 10.0.0.1

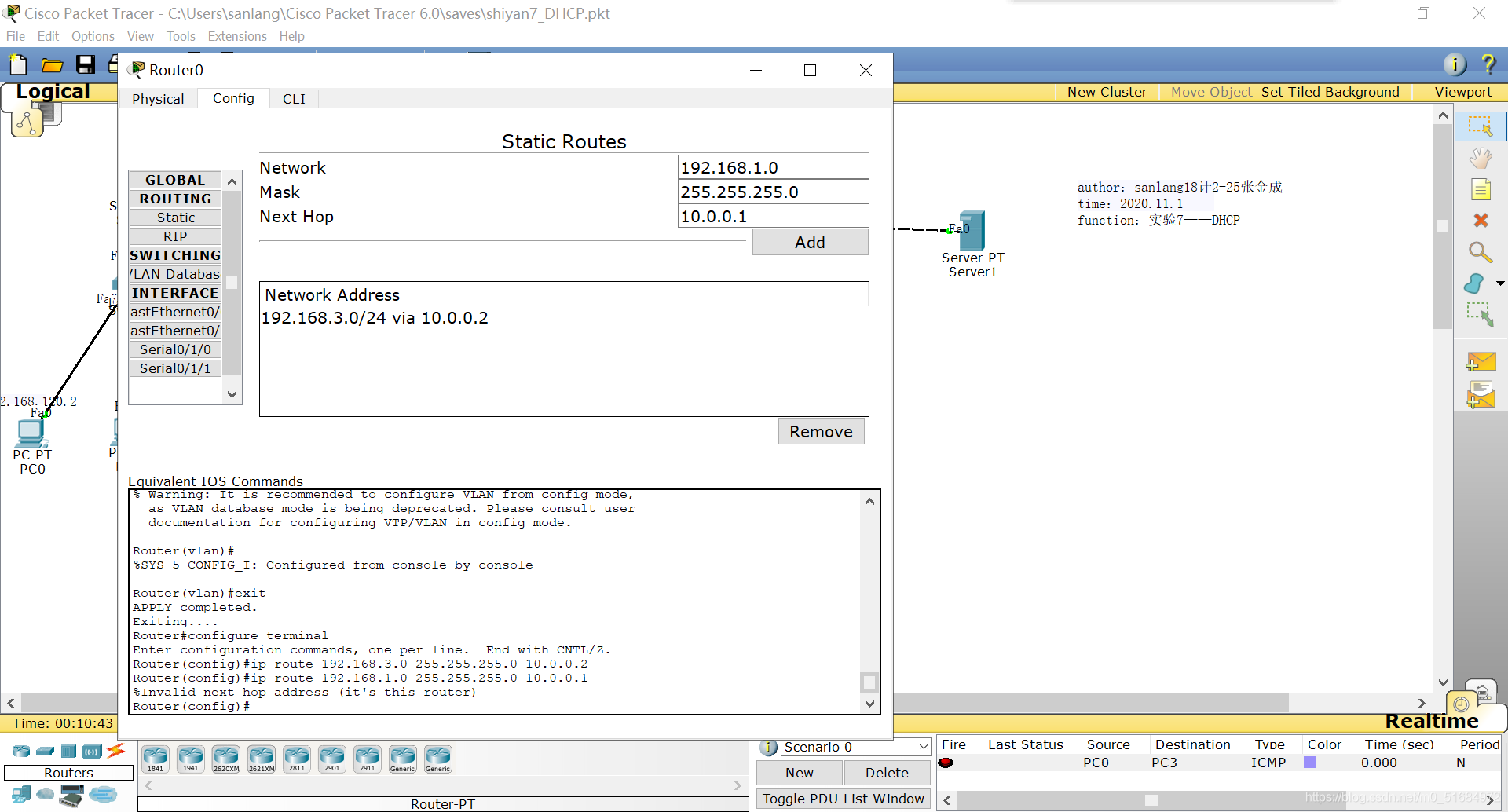

舉一個例子如下圖

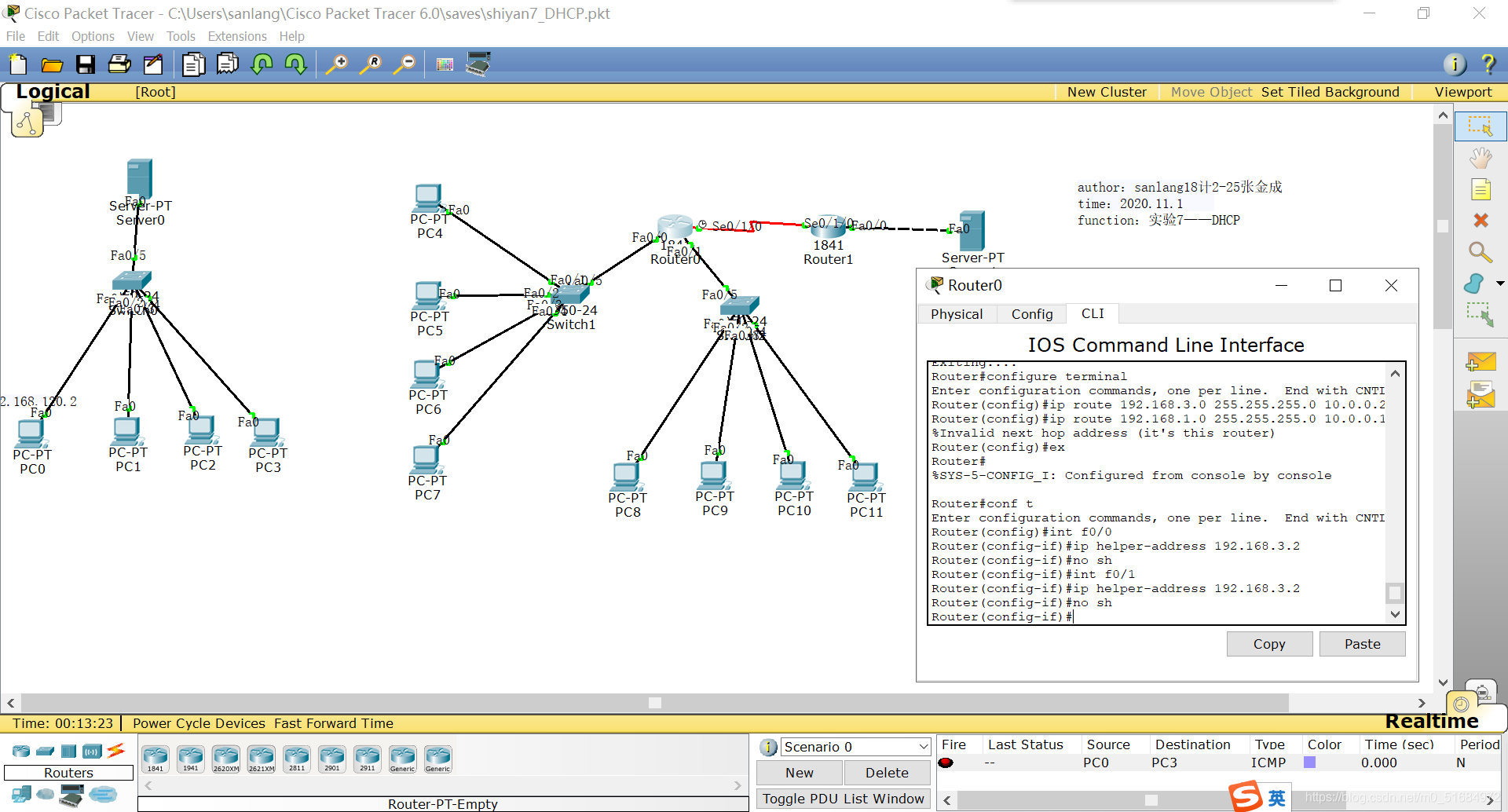

ii.在Router0的Fa0/0和 Fa0/1介面上分別配置如下命令：
ip helper-address 192.168.3.2
ip helper-address 192.168.3.2

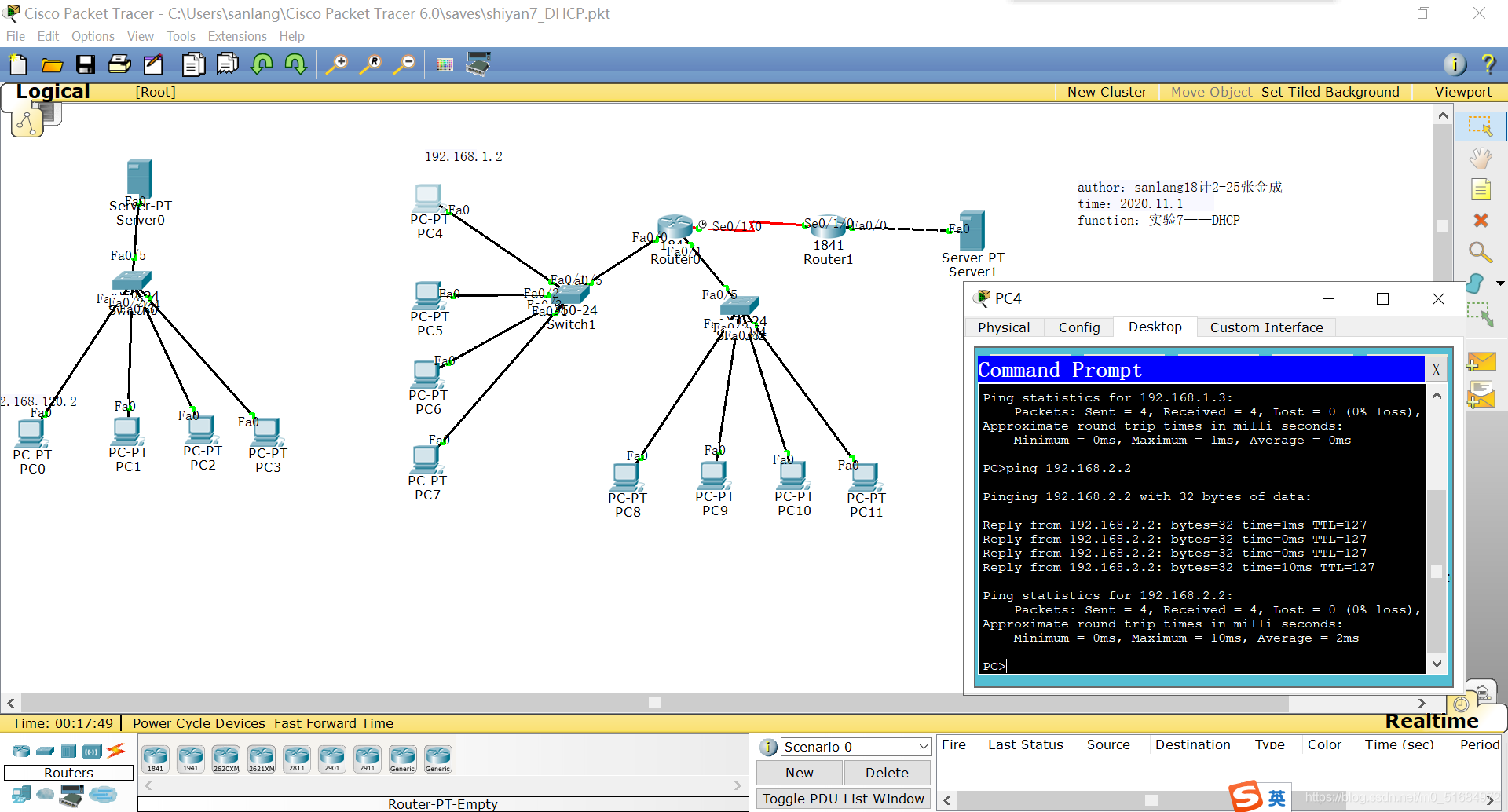

實驗成功結果：
不同網段可以連接到
不同網段發送報文成功

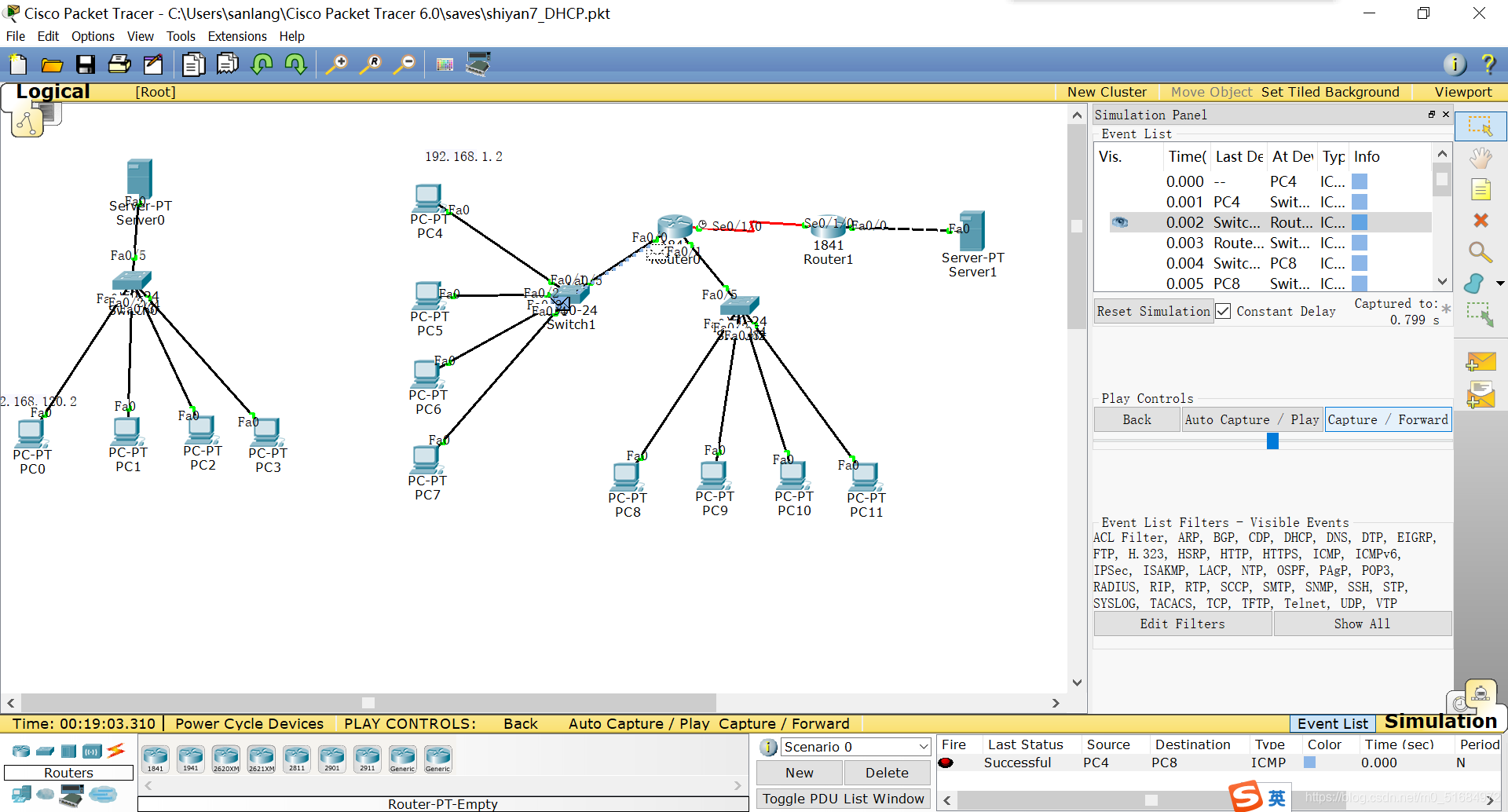

觀察DHCP報文的互動程序，聯系DHCP作業原理進行解釋，
DHCP（動態主機配置協議）是一個局域網的網路協議，
指的是由服務器控制一段IP地址范圍，
客戶機登錄服務器時就可以自動獲得服務器分配的IP地址和子網掩碼，
