我的工程實踐的題目是基于OpenGL ES 2.0的車載虛擬表盤軟體的開發，是一個純開發的專案，這個軟體主要是面向房車的用戶，因為這款軟體的功能包括控制車載系統的燈光，有睡眠，夜晚，日常等模式，還有顯示電壓和水壓，包括車內外溫度等資訊最后在界面上面顯示出來，對于此次工程實踐我選擇用例建模：
用例建模的定義：用例方法完全是站在用戶的角度上（從系統的外部）來描述系統的功能的，在用例方法中，我們把被定義系統看作是一個黑箱，我們并不關心系統內部是如何完成它所提供的功能的，用例方法首先描述了被定義系統有哪些外部使用者（抽象成為Actor），這些使用者與被定義系統發生互動；針對每一參與者，用例方法又描述了系統為這些參與者提供了什么樣的服務（抽象成為Use Case），或者說系統是如何被這些參與者使用的，所以從用例圖中，我們可以得到對于被定義系統的一個總體印象，
用例建模的主要步驟：
- 確定業務參與者——可以是與系統有互動的外部硬體、軟體、組織、人等，
- 確定業務需求用例——參與者需要系統提供的完整功能，
- 創建用例圖——標識參與者與用例之間、用例與用例之間的關系
1.抽取Abstract use case
此次工程實踐的專案通過用例建模得到的Abstract use case為 主題選擇、語音控制、燈光控制、車內資訊管理、例外報警，

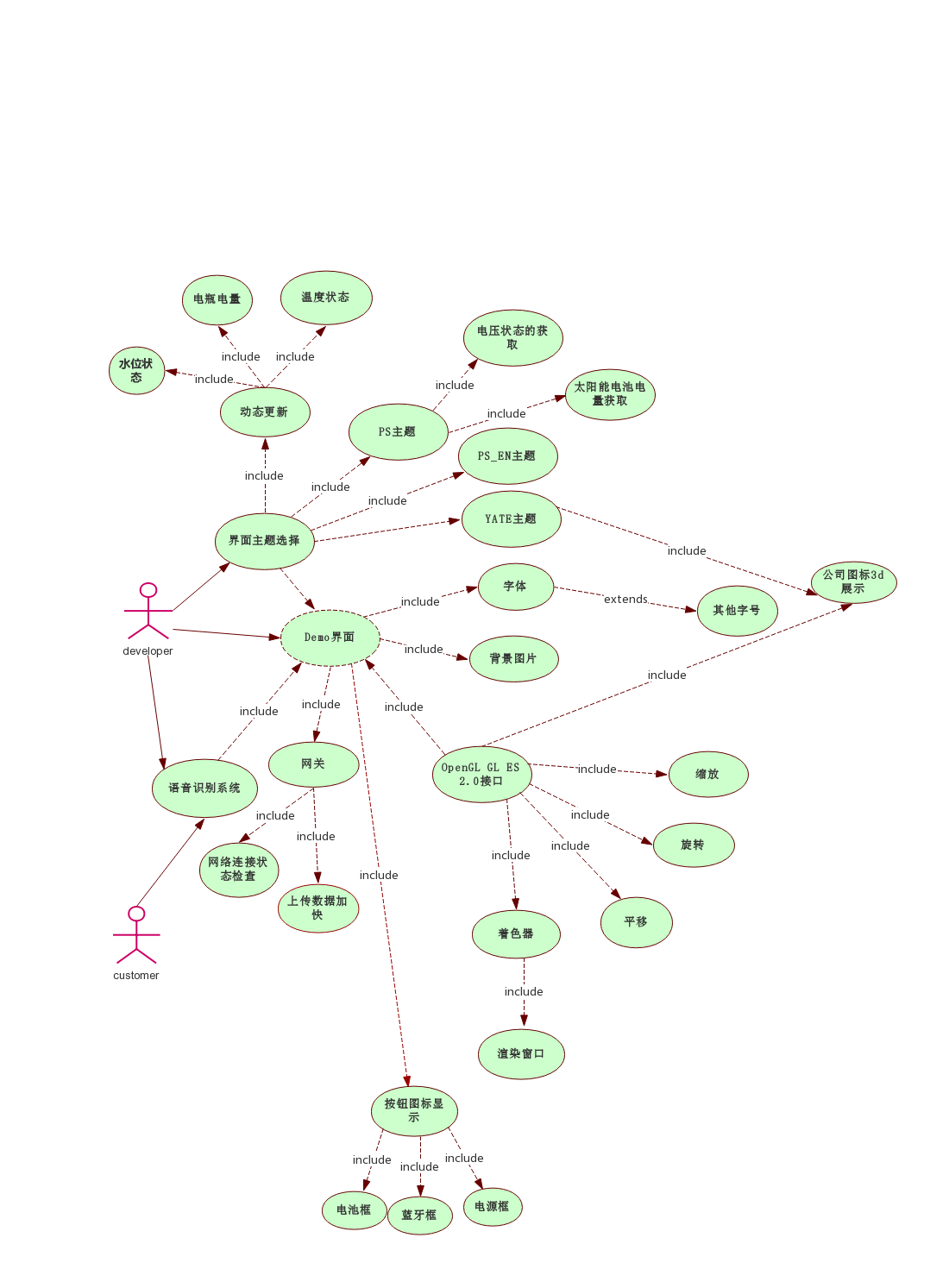

2.用例圖
3.High level use case
主要為界面主題的切換和選擇，主要用到了多執行緒的技術，在預設的每一個demo模型中添加到執行緒中去，這樣可以根據不同的房車的廠商進行有選擇的更換；
OpenGL ES 2.0的API的呼叫，對于基本界面的按鈕的方法的定義和電池，水位等圖示的變換，用到了OpenGL中的著色器和圖形變換的原理
語音識別功能，主要做到了將輸入的語音資訊轉換成而二進制的編碼，再通過函式的呼叫將結果輸出在顯示屏上
4.電壓，水位、溫度等資訊資訊的獲取
主要是通過將硬體的傳感器得到的電信號傳遞到開發板中，開發板使用了單片機和一個封裝過的linux作業系統，可以通過與pc之間的串口通信來實作對系統中檔案的管理，每次通過使用SecureCRT將在電腦中編譯出來的可執行檔案上傳到機子中，機子的界面就會展示出效果
這次的工程實踐主要在于對于各種風格的界面的 使用OpenGL ES 2.0的API的呼叫，來對這個界面進行自己的設計，使用c語言撰寫多個customer的形式來切換用戶的使用模式，基于OPENGL的成套GUI庫 代碼清晰易懂使用超級方便 支持控制元件序列化和反序列化 支持整體和單個控制元件換膚，使用OpenGL繪制用戶界面時，基本繪圖程序分為：清楚緩沖區，設定當前顏色、繪制幾何單元(繪制模型)、輸出圖形，OpenGL的變換實際上是通過矩陣乘法來實作，無論是移動、旋轉還是縮放大小，都是通過在當前矩陣的基礎上乘以一個新的矩陣來達到目的，繪制模型時，需要首先確定繪畫元素相對于坐標原點的坐標，再通過矩陣變換計算出每個繪畫元素相對于坐標原點的位移、旋轉角度、裁剪、視窗變換等位置資訊，而上述位置資訊需要通過矩陣運算的方式進行確定，變換矩陣型別多樣，上述的界面還在處于發展的階段，還有待改進，比如人臉識別，微信二維碼等還未啟用，之后還需要加入進去，使界面更加豐富，
