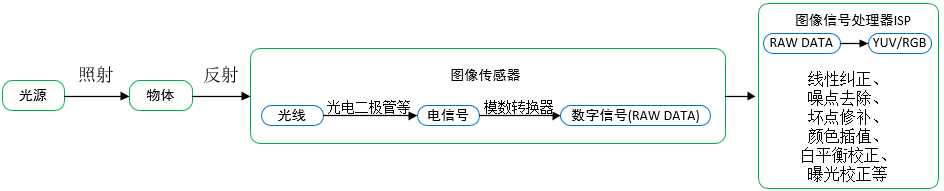

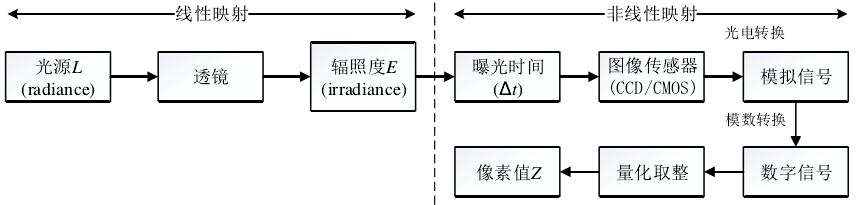

相機拍攝物體的大致程序為：物體反射（或照射）的光線經過鏡頭，到達影像傳感器，影像傳感器把光信號轉換為電信號，然后模數轉換器件把電荷信號轉換成數字信號，數字信號經過放大電路進入微處理器，數字信號經過ISP運算處理之后傳輸到存盤器中存盤為影像， 示意圖如下：
1. 影像傳感器
影像傳感器是相機的主要組件之一，對成像質量影響很大，

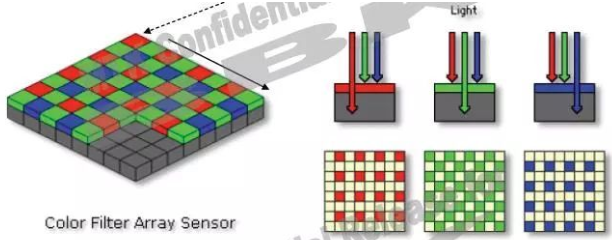

傳感器將從鏡頭上傳導過來的光線轉換為電信號，再通過內部的DA轉換為數字信號，由于傳感器的每個pixel只能感光R光或者B光或者G光，如下圖，因此每個像素此時存貯的是單色的，我們稱之為RAW DATA，要想將每個像素的RAW DATA還原成三基色，就需要信號處理器ISP來處理，
影像傳感器主要分兩種，CCD（charge-coupled device，電荷耦合器件）和CMOS（complementary meta-oxide semiconductor，互補金屬訊訓物半導體），CCD傳感器成像質量好，影像明銳通透，細節豐富，色彩還原度好，但是成本較高，耗電功率高，CMOS傳感器成像質量稍差，但耗電功率較低，成本也比DDC低，當今手機中主要還是采用CMOS傳感器，CMOS傳感器中集成了模數轉換器，CCD傳感器沒有集成了模數轉換器，
2. 影像信號處理器
影像信號處理器（Image Signal Processing，ISP）的作用就是對影像傳感器傳輸過來的信號進行運算處理，最終得出經過線性糾正、噪點去除、壞點修補、顏色插值、白平衡校正、曝光校正等處理后的結果，ISP能夠在很大程度上決定相機最終的成像質量，
ISP 的主要功能特性包括[3]：
-
DEMOSAIC
DEMOSAIC 是 ISP 的主要功能之一，SENSOR 的像素點上覆寫著 CFA，光線通過 CFA 后照射到像素上，CFA 由 R、G、B 三種顏色的遮光罩組成，每種遮光罩只允許一種顏色通過，因此每個像素輸出的信號只包含 R、G、B 三者中的一種顏色資訊，SENSOR 輸出的這種資料就是 BAYER 資料，即通常所說的 RAW 資料，顯而易見，RAW 資料所反映的顏色資訊不是真實的顏色資訊，DEMOSAIC 就是通過插值演算法將將每個像素所代表的真實顏色計算出來，
-
FOCUS
根據光學知識，景物在傳感器上成像最清晰時處于合焦平面上，通過更改 LENS 的位置，使得景物在傳感器上清晰的成像，是 ISP FOCUS 功能所需要完成的任務，FOCUS 分為手動和自動兩種模式，ISP 可以運行 CONTRAST AF、PDAF、LASER AF 等演算法實作自動對焦，
-
EXPOSURE
曝光，EXPOSURE 主要影響影像的明暗程度，ISP 需要實作 AE 功能，通過控制曝光程度，使得影像亮度適宜，
-
WB
白平衡，白平衡與色溫相關，用于衡量影像的色彩真實性和準確性，ISP需要實作 AWB 功能，力求在各種復雜場景下都能精確的還原物體本來的顏色，
-
LSC
用于消除影像周邊和圖片中心的不一致性，包含亮度和色度兩方面，ISP 需要借助 OTP 中的校準資料完成 LSC 功能，
-
GAMMA CORRECTION
伽瑪校正，傳感器對光線的回應和人眼對光線的回應是不同的，伽瑪校正就是使得影像看起來符合人眼的特性，
-
CROP/RESIZE
影像剪裁，即改變影像的尺寸，可用于輸出不同解析度的影像，
-
VRA
視覺識別，用于識別特定的景物，例如人臉識別，車牌識別，ISP 通過各種 VRA 演算法，準確的識別特定的景物，
-
DRC
動態范圍校正，動態范圍即影像的明暗區間，DRC 可以使得暗處的景物不至于欠曝，而亮處的景物不至于過曝，ISP 需要支持 DRC 功能，
-
CSC
顏色空間轉換，例如，ISP 會將 RGB 信號轉化為 YUV 信號輸出，
-
IS
影像穩定，IS 的主要作用是使得影像不要因為手持時輕微的抖動而模糊不清，IS 有很多種，例如 OIS、DIS、EIS，ISP 可以實作 DIS 和 EIS，
除了上面提到的功能外，ISP還需要支持 DENOISE、CONTRAST、SATURATION、SHARPNESS 等功能，
