Unity正交相機智能包圍物體(組)方案

Unity正交相機智能包圍物體(組)方案
一、技術背景
二、相關概念
- 2.1 正交攝像機
- 2.2 正交相機的Size
- 2.3 相機的Aspect
- 2.4 包圍盒
三、解決方案
- 3.1 求物體的包圍盒
- 3.2 正交相機引數設定——位置、Size
  - 3.2.1 正交相機位置計算
  - 3.2.2 正交相機Size計算
四、總結

一、技術背景

今晚是雙十一，祝大家剁手愉快啊_{明天還得做個快樂的打工人，哈哈}_~

進入正題，最近要做個小地圖顯示，網上也有許多相關文章或技術實作，主要是通過一個額外的相機渲染出一張Textrue投送到UI上實作，但是在我這里的需求有點不一樣，需要選擇到地圖上的實際物體，因此，我就想直接使用相機渲染輸出，一般小地圖都是用正交相機，由此引發出如何自動改變改變正交相機的引數，從而使得想要被渲染的物體剛好在相機中的問題，

本篇文章主要就是解決上述問題，如何將Unity中正交相機的視野自動包裹住想要看到的物體，下面我們先對相關概念進行介紹，

二、相關概念

2.1 正交攝像機

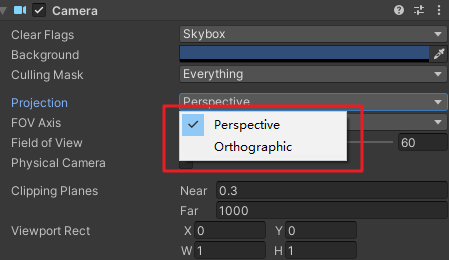

Unity中的相機大家肯定都十分熟悉了，主要有兩種攝像機，即透視攝像機（Perspective）和正交攝像機（Orthographic），

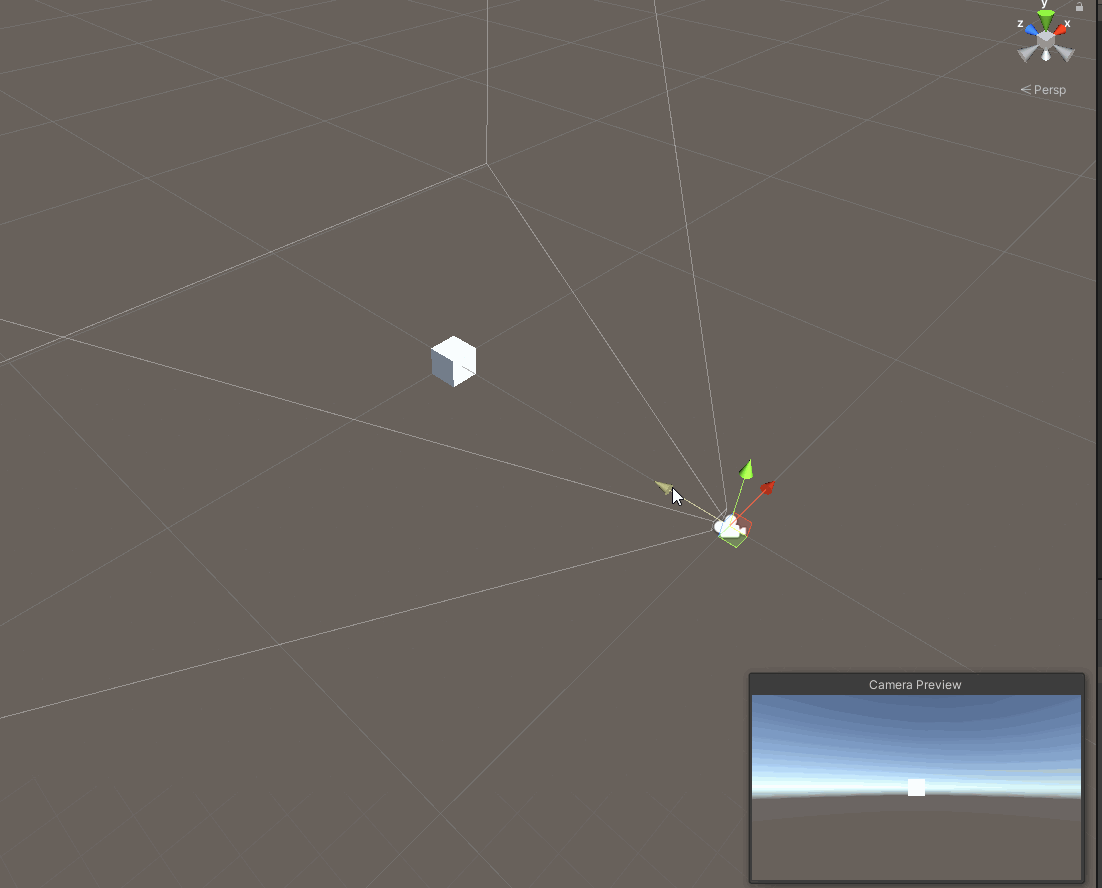

透視攝像機是我們一般默認的相機型別，它的視野視窗是一個四錐體，相機會根據離物體的遠近而改變物體大小，就如同我們的眼睛一樣，如下圖：

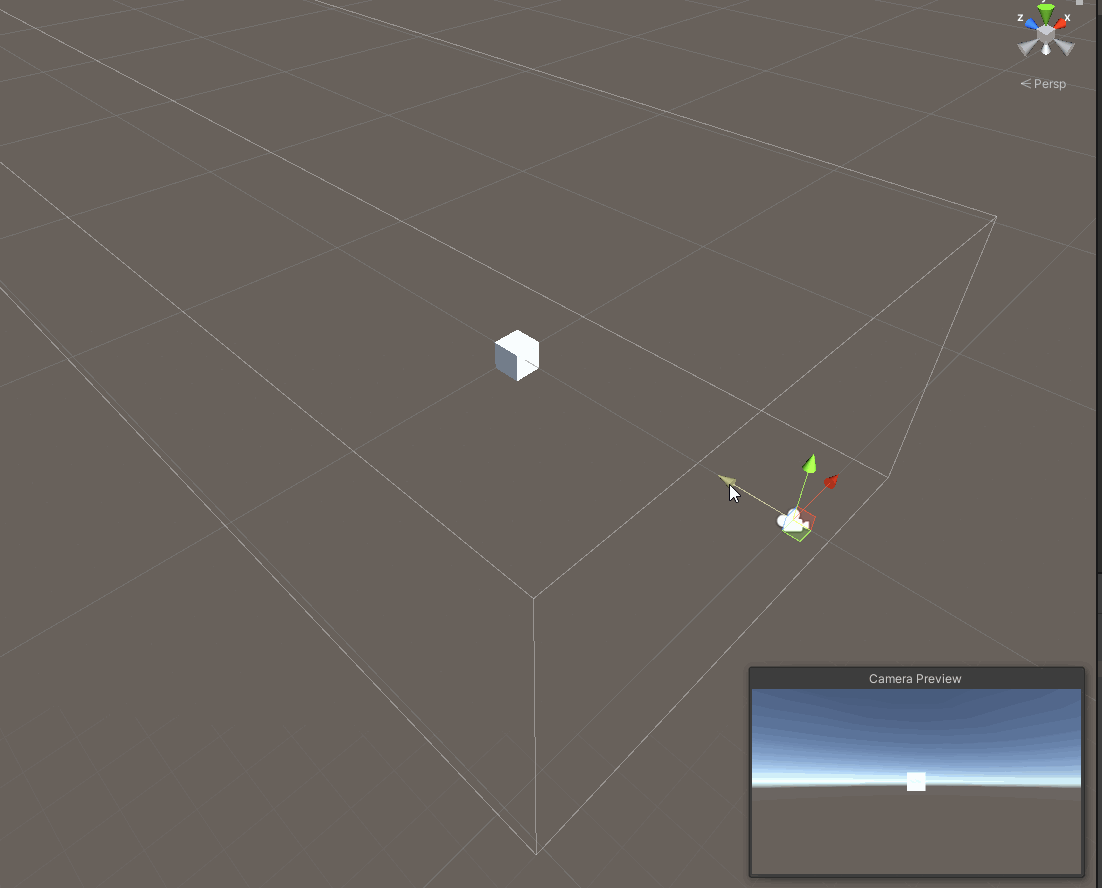

正交攝像機的視野視窗則是一個長方體，它所看到的東西則是物體的投影，不會因為相機距離物體的遠近而改變視野，還需要注意，若相機超過物體，那么相機還是會不渲染物體，后面會講到正交相機的高度設定問題，如下圖：

正交相機由于以上特性，因此也比較適用于做2D游戲、制作小地圖等用途，弄清楚上面簡單的概念，我們下面講一下正交相機比較重要的引數，這些引數都是我們要用到的，

2.2 正交相機的Size

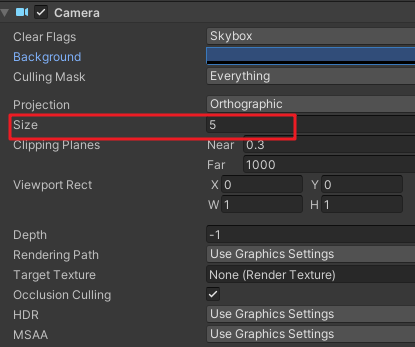

提起正交相機，就不得不講一下它的Size屬性了，這個屬性也是我們要在后面自動修改的值，首先看一下這個值是什么含義，一般默認的正交相機的Size為5，如下圖：

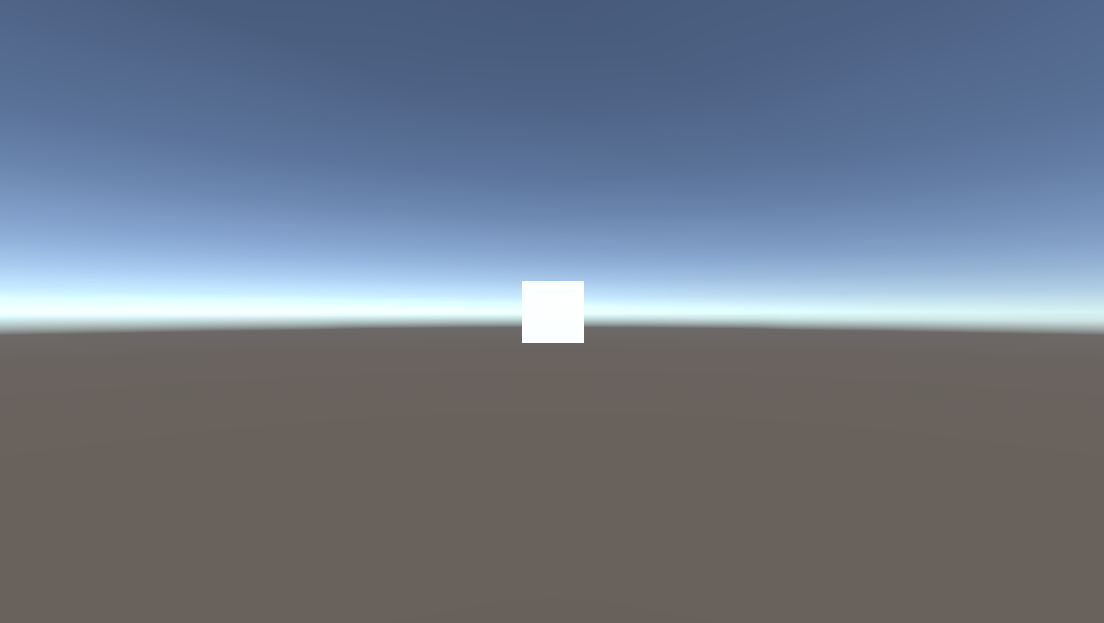

那么這個5代表什么意思呢？我們在場景（0,0,0）點處放一個Cube，然后在（0，0，-10）處放正交相機，我們先來看一下其完整渲染畫面如何：

觀察上述截圖，我們知道Unity中標準的一個Cube長寬高都為1，那么在這個正交相機渲染的畫面中，怎么得出Size為5的呢？下面我們再來看一張圖：

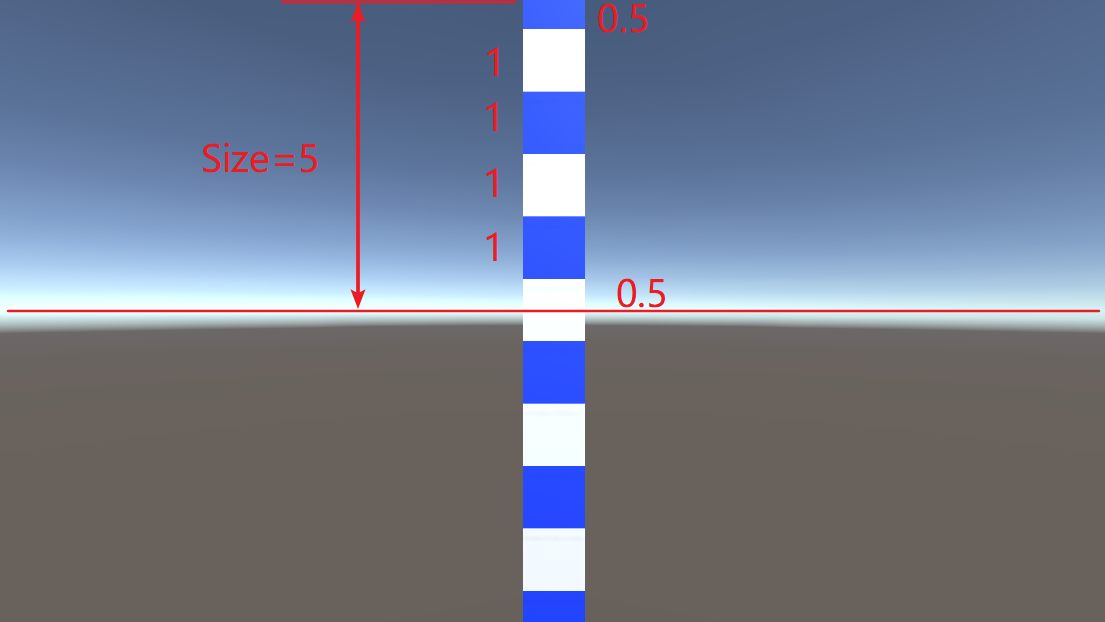

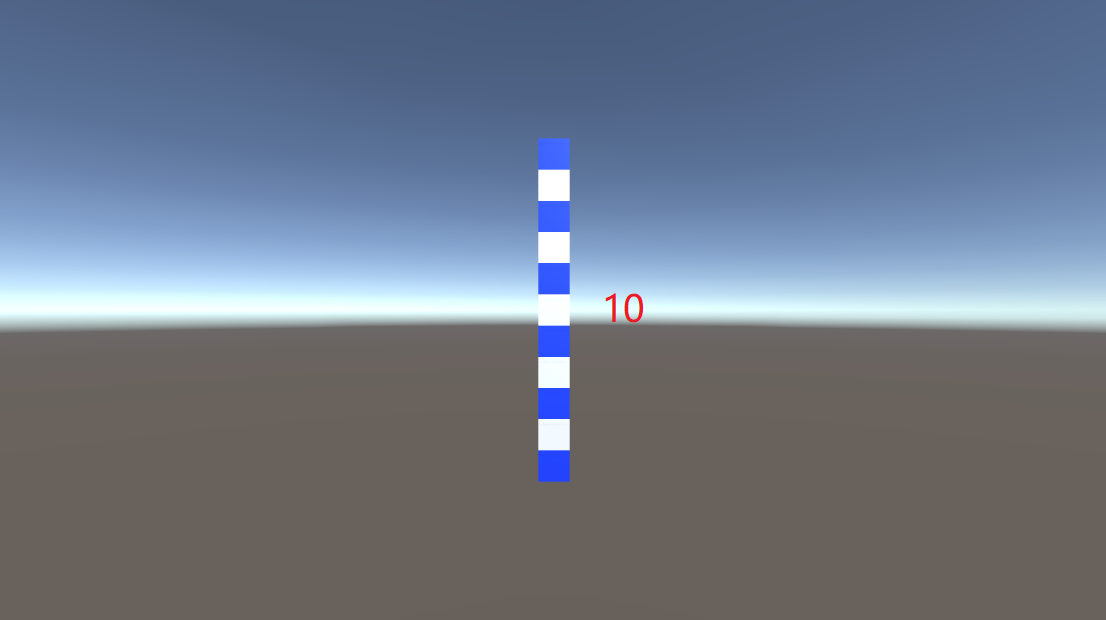

我在場景中又加了10個Cube，這樣我們就可以明顯看出來，原來Size=5的意思是正交攝像機顯示高度的一半尺寸為5，那么將相機的Size改為10看一下效果：

可以看到，現在在視野中，Cube組的上下各空出5個單位的距離，至此，關于正交攝像機的Size屬性相信你已經很了解了，這個屬性如何設定是我們解決開頭問題的一個關鍵，

2.3 相機的Aspect

Unity相機有一個通用屬性aspect，這個屬性攝像機顯示區域的寬、高比，在其初始化的時候會默認設定成當前螢屏的寬高比，也可以通過改變相機的Rect來改變該值，

aspect值再結合2.2中正交相機的size含義，我們就可以推算出正交相機渲染畫面的大小，即畫面高、寬分別為：

camera.height=camera.orthographicSize*2f

camera.width=height*camera.aspect

例如我們剛才的例子，螢屏為1920*1080，相機的Viewport Rect為（0,0,1,1），則：

camera.aspect=(1920*1)/(1080*1)=1.77778

camera.height=5*2=10

camera.width=10*1.77778=17.7778

2.4 包圍盒

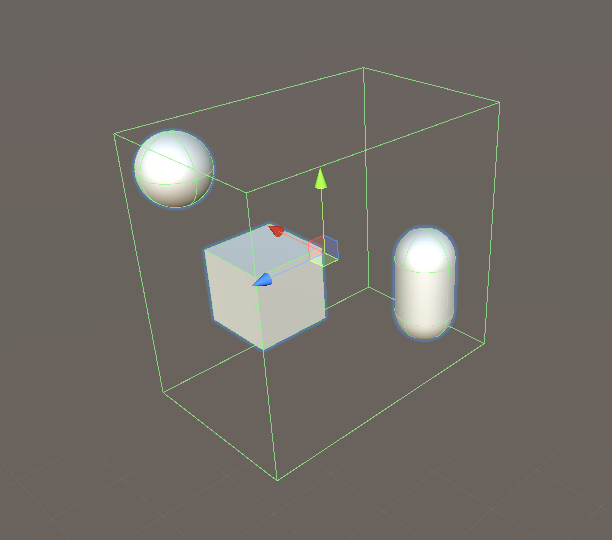

關于包圍盒演算法，網上有許多介紹，例如包圍盒演算法是一種求離散點集最優包圍空間的方法，基本思想就是用體積稍大且特性簡單的幾何體（包圍盒）來近似地代替復雜的集合物件，如下圖，給三個物體生成了一個AABB包圍盒的碰撞體（AABB包圍盒定義為包含該物件，且邊平行于坐標軸的最小六面體，還有其他幾種包圍盒的形式，我們這里主要使用AABB包圍盒），

在這里，我們只需要了解包圍盒的概念就好，因為需要用包圍盒來計算需要包圍物體的范圍是多少，從而計算正交相機的Size，Unity中的包圍盒用結構體——Bounds來表示，再者注意上圖為了示意包圍盒，我將其做成了碰撞體顯示出來，

三、解決方案

解決我們開頭的問題，首先要分析一下需要解決什么問題：

求得物體（組）的正交投影范圍；
移動正交相機到物體組上方的中心位置，并自動調整Size，

針對第一個問題，問題的本質其實是求物體（組）的包圍盒，進而算得物體的正交投影大小，

3.1 求物體的包圍盒

求包圍盒的演算法我們可以利用Unity中的API快速算出，思路就是利用物體（組）的Render組件來求出包圍盒的中心點及邊界資訊，具體做法如下：

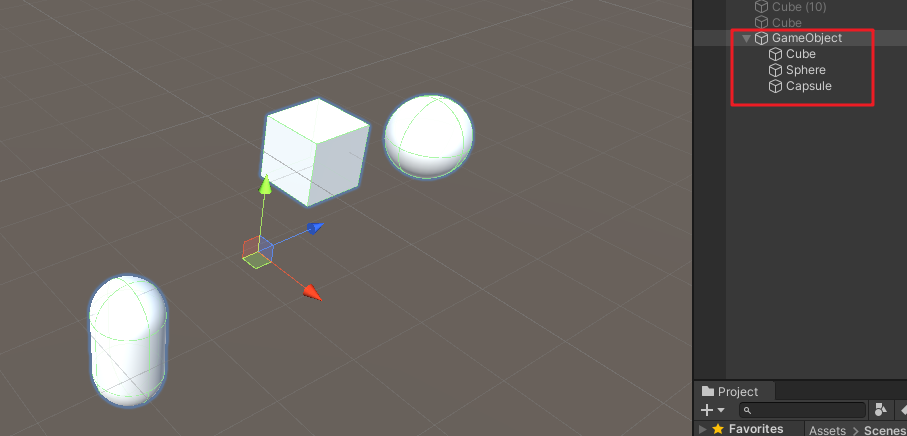

先將要計算包圍盒的物體（組）放到統一個父物體下，例如上面的例子，包括Sphere、Cube和Capsule，如下圖：

然后利用一下代碼進行計算：

/// <summary>
/// 獲取物體包圍盒
/// </summary>
/// <param name="obj">父物體</param>
/// <returns>回傳該物體（組）的包圍盒</returns>
private Bounds GetBoundPointsByObj(GameObject obj)
{
    var bounds = new Bounds();
    if (obj != null)
    {//獲得所有子物體的Render
        var renders = obj.GetComponentsInChildren<Renderer>();
        if (renders != null)
        {
            //計算包圍盒的中心點
            var boundscenter = Vector3.zero;
            foreach (var item in renders)
            {
                boundscenter += item.bounds.center;
            }
            if (obj.transform.childCount > 0)
                boundscenter /= obj.transform.childCount;
            //新建一個包圍盒
            bounds = new Bounds(boundscenter, Vector3.zero);
            foreach (var item in renders)
            {//構建包圍盒
                bounds.Encapsulate(item.bounds);
            }
        }
    }
    return bounds;
}

以上代碼不難理解，就是先求最終包圍盒的中心點，然后再從中心點開始逐步向外計算包圍盒，bounds.Encapsulate(Bounds bounds)即為擴大包圍盒函式，

根據以上方法，我們就可以得到一個包圍著Sphere、Cube和Capsule的包圍盒，這個立方體包圍盒肯定是可以將這個物體組以最小六面體包圍的，

3.2 正交相機引數設定——位置、Size

3.2.1 正交相機位置計算

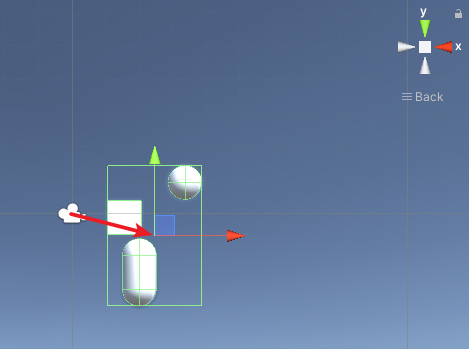

由上一節中，我們計算出來了物體組的包圍盒，如果想使得正交相機的視野都包含該物體組，那么正交相機的位置肯定為包圍盒的中心點，或者說將該物體組放到正交相機的視野中心，如下圖：

注意，由上圖，我們的這里的正交相機是對準x-y平面的，相機的深度方向在z軸上，因此在x-y平面上，相機若要在該物體組的中心點處，則：

camera.position.x = new Vector3(bound.center.x, bound.center.y, bound.center.z+k);

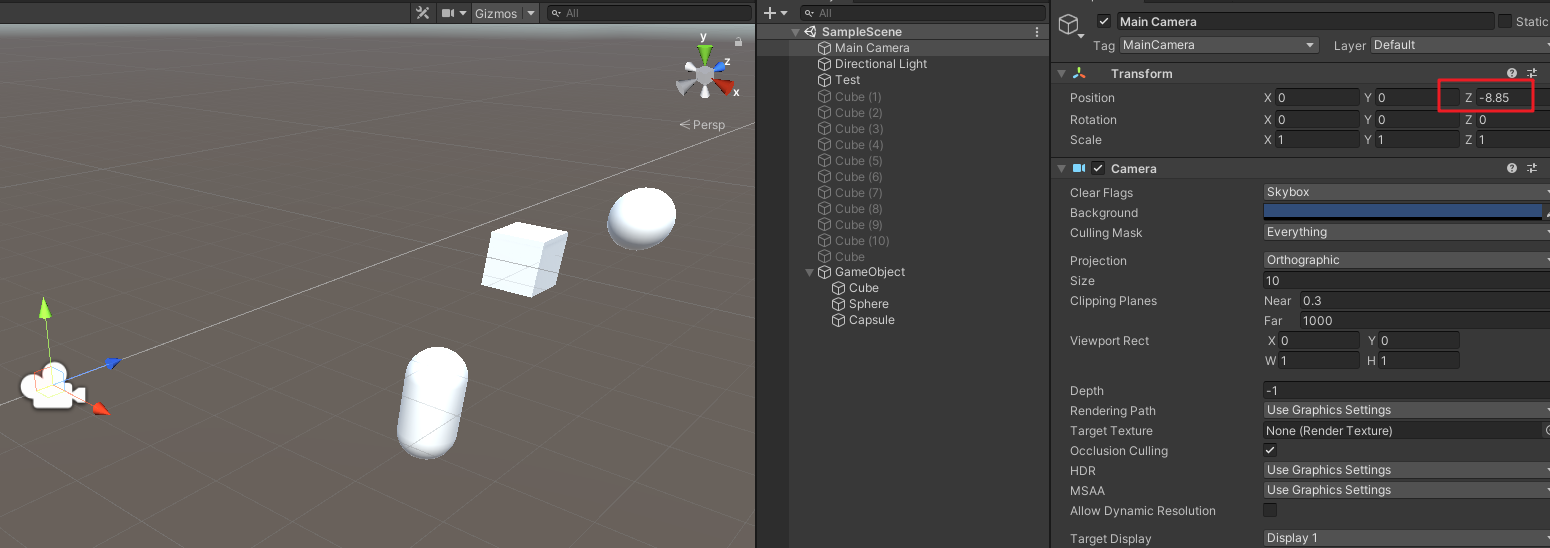

還觀察到相機的z坐標加了一個數k，這個k是需要根據自己的情況來給定的，例如我這個例子中，相機在物體組的后面，因此k需要給定一個足夠小的負值，否則相機跑到物體組的前面或里面的話，就不能完全包圍物體組了：

3.2.2 正交相機Size計算

OK，我們來看一下這個方案中關鍵的一點，如何設定正交相機的Size，先直接上代碼來看一下：

public float ScreenScaleFactor;//占屏比例系數
/// <summary>
/// 設定正交相機的Size
/// </summary>
/// <param name="xmin">包圍盒x方向最小值</param>
/// <param name="xmax">包圍盒x方向最大值</param>
/// <param name="ymin">包圍盒y方向最小值</param>
/// <param name="ymax">包圍盒y方向最大值</param>
private void SetOrthCameraSize(float xmin, float xmax, float ymin, float ymax)
{
    float xDis = xmax - xmin;//x方向包圍盒尺寸
    float yDis = ymax - ymin;//y方向包圍盒尺寸
    float sizeX = xDis / ScreenScaleFactor / 2 / SetCamera.aspect;
    float sizeY = yDis / ScreenScaleFactor / 2;
    if (sizeX >= sizeY)//從X或Y方向選擇一個合適的相機Size
        SetCamera.orthographicSize = sizeX;
    else
        SetCamera.orthographicSize = sizeY;
}

這段代碼量較少，但是要搞透還是需要一些理解，簡單來講，就是通過包圍盒的平面尺寸來反推相機的Size是多少，

我們先將上述式子中的ScreenScaleFactor=1，首先我們回憶一下正交相機的Size是什么意思：Size為視野高度的一半，則如果想把物體組的Y方向尺寸全部包含到視野中，那么就有：

sizeY=yDis/2

那么為什么又要算一個sizeX呢？因為sizeY實際上只適用于要包含物體組的高寬比大于1的情況（即高大于寬），而當物體組寬大于高的話，再利用sizeY來當做正交相機的Size就有可能顯示不全，這也很好理解，要讓相機包圍物體組，那肯定是選一個較大的邊來處理，這樣，由camera.aspect，sizeX就為：

sizeX=xDis/2/camera.aspect

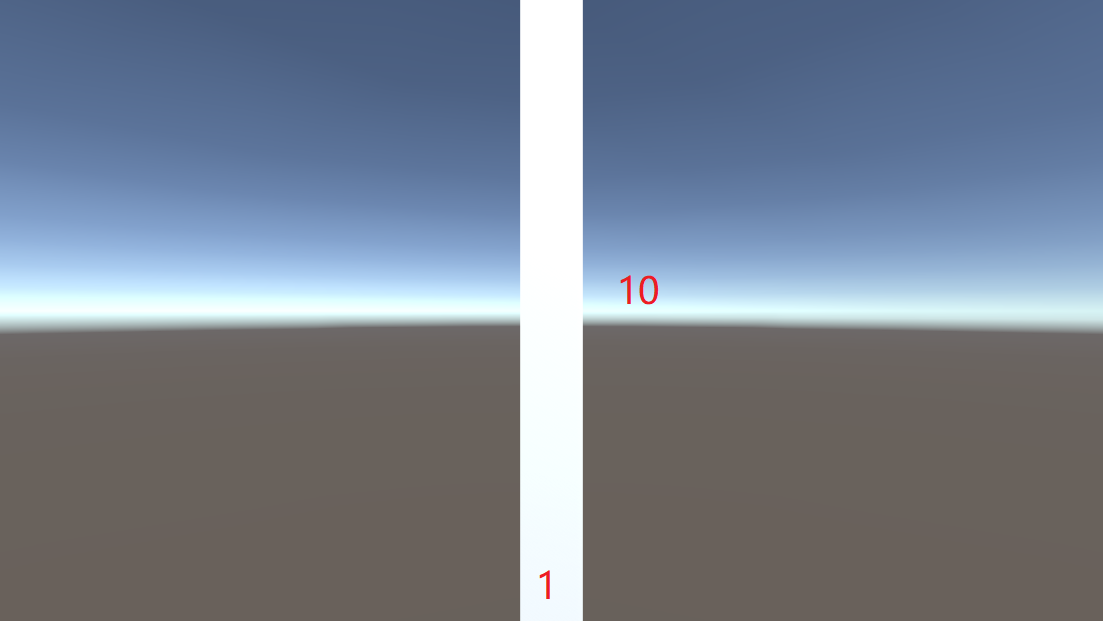

我們來做一個實驗，新建一個Cube，當Cube的高為10，寬為1時，此時使用的是sizeY，顯示如下：

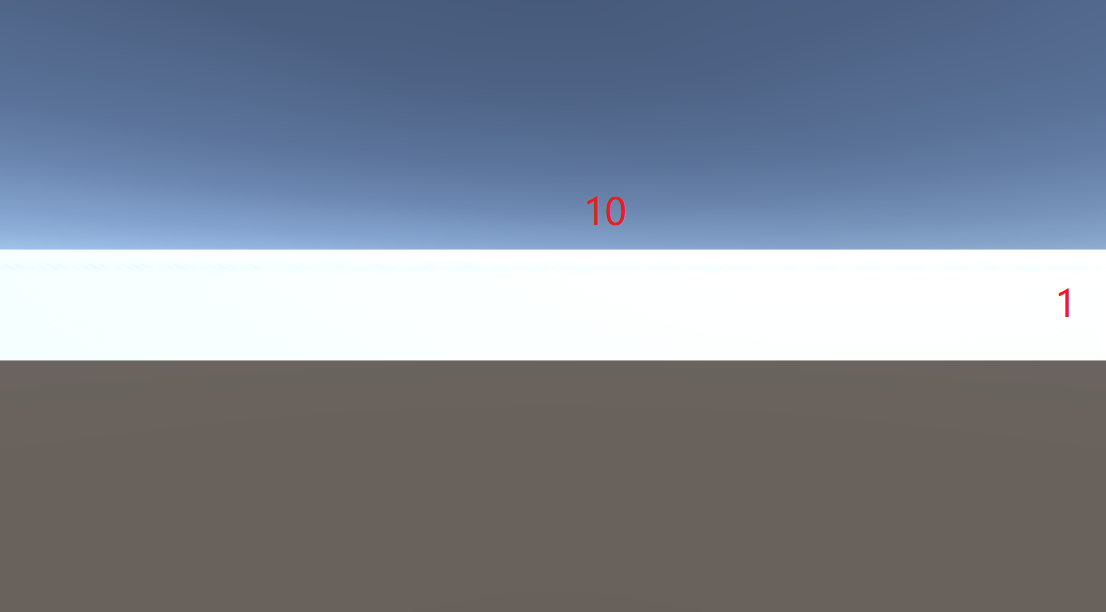

當Cube的高為1，寬為10時，此時使用的是sizeX，顯示如下：

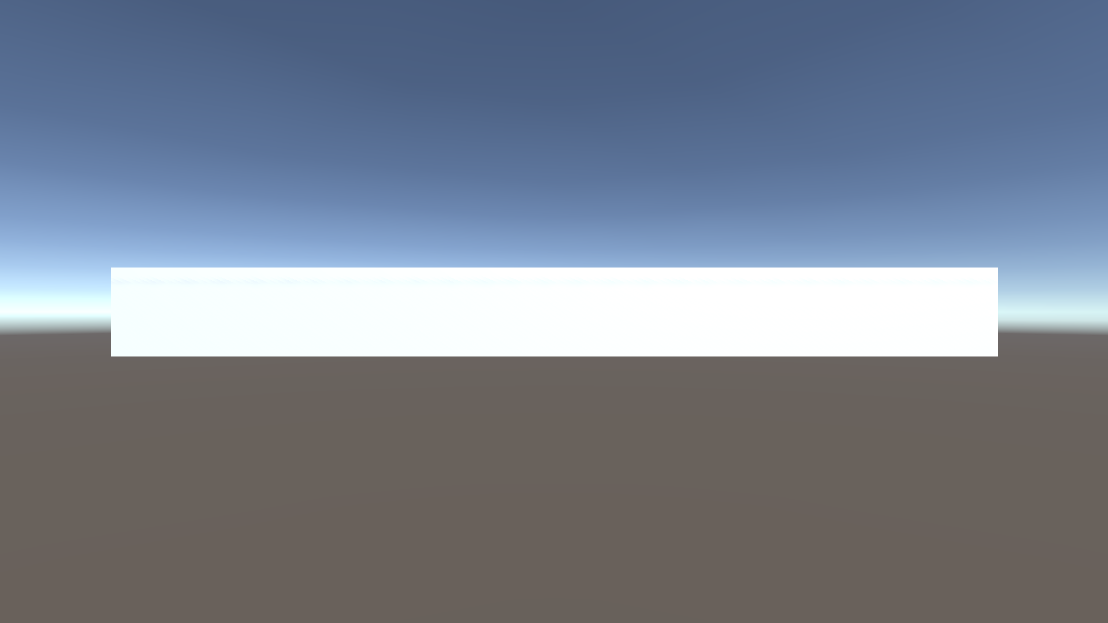

OK，上面的內容理解的話，我們再來看一下ScreenScaleFactor引數，這個引數現在應該就很好理解了，其實它就是屏占比的意思，例如我們在后一個例子上，將ScreenScaleFactor=0.8f，則有：

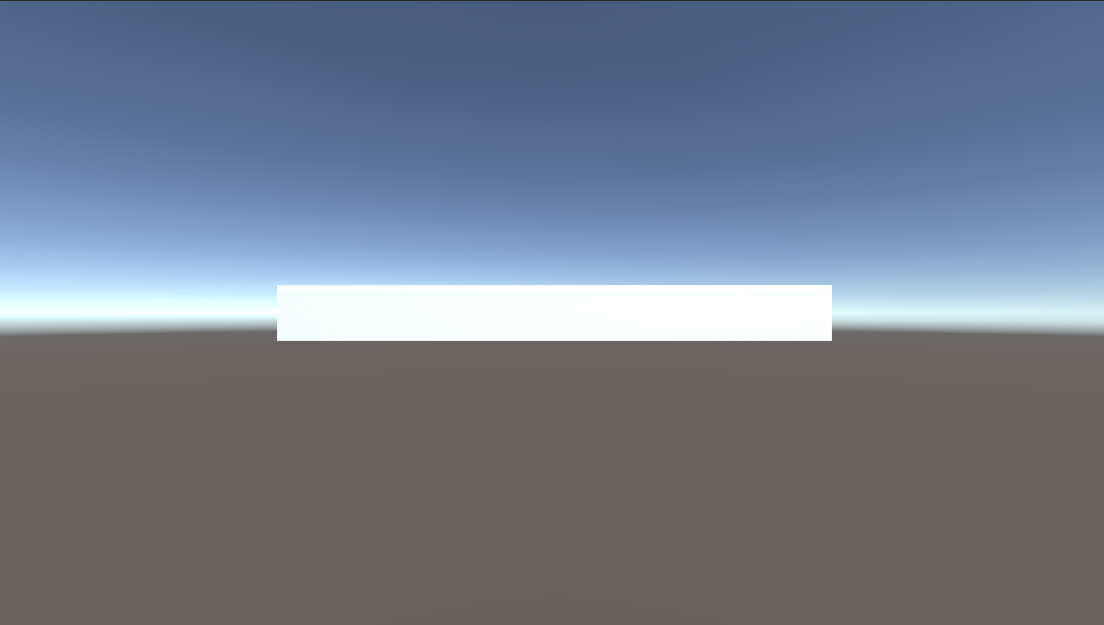

或者令ScreenScaleFactor=0.5f，則有：

根據上述例子，相信大家對ScreenScaleFactor這個比例系數的含義也明白了，

四、總結

以上就是我對于正交相機只能包圍物體（組）的解決方案，主要還是理解其中的原理，下面附上完整原始碼：

public class Test : MonoBehaviour
{
    public GameObject Obj;//要包圍的物體
    public Camera SetCamera;//正交相機
    public float ScreenScaleFactor;//占屏比例系數

    private void Start()
    {
        var bound = GetBoundPointsByObj(Obj);
        var center = bound.center;
        var extents = bound.extents;
        SetCamera.transform.position = new Vector3(center.x, center.y, center.z - 10);
        SetOrthCameraSize(center.x - extents.x, center.x + extents.x, center.y - extents.y, center.y + extents.y);
    }
    /// <summary>
    /// 獲取物體包圍盒
    /// </summary>
    /// <param name="obj">父物體</param>
    /// <returns>物體包圍盒</returns>
    private Bounds GetBoundPointsByObj(GameObject obj)
    {
        var bounds = new Bounds();
        if (obj != null)
        {
            var renders = obj.GetComponentsInChildren<Renderer>();
            if (renders != null)
            {
                var boundscenter = Vector3.zero;
                foreach (var item in renders)
                {
                    boundscenter += item.bounds.center;
                }
                if (obj.transform.childCount > 0)
                    boundscenter /= obj.transform.childCount;
                bounds = new Bounds(boundscenter, Vector3.zero);
                foreach (var item in renders)
                {
                    bounds.Encapsulate(item.bounds);
                }
            }
        }
        return bounds;
    }
    /// <summary>
    /// 設定正交相機的Size
    /// </summary>
    /// <param name="xmin">包圍盒x方向最小值</param>
    /// <param name="xmax">包圍盒x方向最大值</param>
    /// <param name="ymin">包圍盒y方向最小值</param>
    /// <param name="ymax">包圍盒y方向最大值</param>
    private void SetOrthCameraSize(float xmin, float xmax, float ymin, float ymax)
    {
        float xDis = xmax - xmin;
        float yDis = ymax - ymin;
        float sizeX = xDis / ScreenScaleFactor / 2 / SetCamera.aspect;
        float sizeY = yDis / ScreenScaleFactor / 2;
        if (sizeX >= sizeY)
            SetCamera.orthographicSize = sizeX;
        else
            SetCamera.orthographicSize = sizeY;
    }
}
