文章目錄
- 1. TabBar的工具列/目錄
- 1.1 演示
- 1.2 關鍵控制元件
- 1.3 原始碼
- 2 MenuBar 選單
- 2.1 演示
- 2.2 關鍵控制元件
- 2.3 原始碼
- 3 ToolBar 工具列/目錄
- 3.1 演示
- 3.2 關鍵控制元件
- 3.3 原始碼
- 4. 基于Button定制的工具列/目錄
- 4.1 演示
- 4.2 關鍵控制元件
- 4.3 原始碼
- 5. 基于Listview的側邊目錄/工具列
- 5.1 演示
- 5.2 控制元件
- 5.3 核心原始碼
- 5.4 原始碼
- 6. 基于Repeater的目錄/工具列

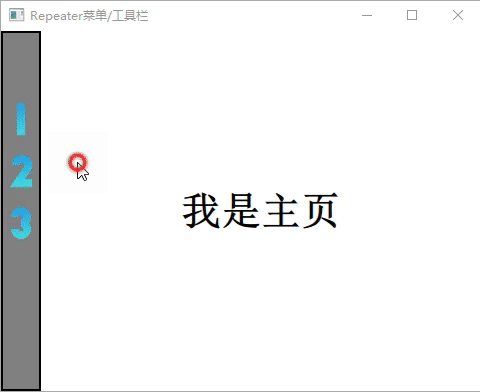

- 6.1 演示
- 6.2 關鍵控制元件
- 6.3 關鍵原始碼
- 6.4 原始碼
- 7. 總結
1. TabBar的工具列/目錄

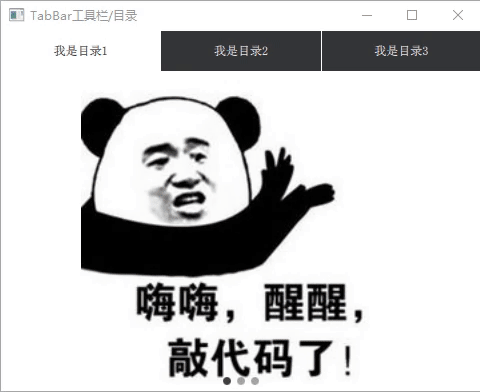

1.1 演示
1.2 關鍵控制元件
TabBar 提供了一個tab-based的導航模型，由TabButton來填充內容，
TabButton 與Button相似，都是從AbstractButton繼承它的API，一般用在TabBar中，
SwipeView ：使用一組頁面填充，一次只能看到一個頁面，用戶可以通過橫向滑動在頁面之間導航，
PageIndicator ：SwipeView本身完全是非可視的，與PageIndicator結合使用后，給用戶一個有多個頁面的視覺提示，
1.3 原始碼
如下為TabBar、TabButton放入header中的實體：
import QtQuick 2.12
import QtQuick.Window 2.12
import QtQuick.Controls 2.5
import QtQuick.Layouts 1.12
ApplicationWindow {
visible: true
width: 480
height: 360
title: qsTr("TabBar工具列")
///--1. ApplicationWindow 中才有 header
///--2. QtQuick.Controls 2.0 版本后才有header
///--3. TabBar不一定要用在header中
header: TabBar {
id: tabBar
TabButton { text: qsTr("我是目錄1") }
TabButton { text: qsTr("我是目錄2") }
TabButton { text: qsTr("我是目錄3") }
}
SwipeView {
id: view
currentIndex: tabBar.currentIndex
anchors.fill: parent
onCurrentIndexChanged: {
tabBar.currentIndex = currentIndex
indicator.currentIndex = currentIndex
}
//第一頁
Image {
id: firstPage
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/code"
}
//第二頁
Image {
id: secondPage
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/working"
}
//第三頁
Image {
id: thirdPage
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/focus"
}
}
PageIndicator {
id: indicator
count: view.count
anchors.bottom: view.bottom
anchors.horizontalCenter: parent.horizontalCenter
}
}
2 MenuBar 選單

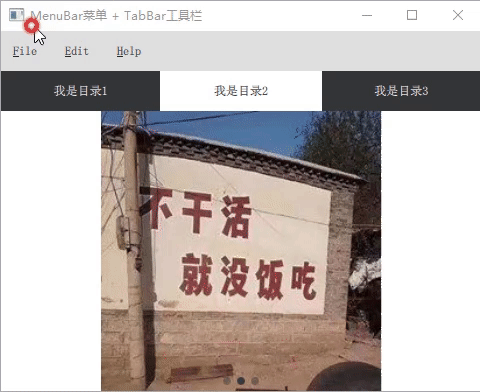

2.1 演示
在上述中增加一個MenuBar選單條：
2.2 關鍵控制元件
MenuBar 選單欄由下拉選單組成，通常位于視窗的頂部邊緣，
Menu 選單有兩個主要用例，其一為文本選單; 桌面右鍵單擊后顯示的選單，推薦的打開選單的方法是呼叫popup()；其二為彈出選單，例如，在頂部選單欄中，單擊按鈕后顯示的選單，
Action 表示一個抽象的用戶界面操作，該操作可以具有快捷鍵，也可以分配給選單項和工具列按鈕，
MenuItem 與Button相似，都是從AbstractButton繼承它的API，一般用在Menu選單中，
MenuSeparator 是通過用一行線來分隔選單中的不同項
2.3 原始碼
在TabBar的導航模型中加入以下代碼即可，以下都未系結觸發事件
//不用 "menuBar:" 就不會固定在header的上方
menuBar: MenuBar {
Menu {
title: qsTr("&File")
Action { text: qsTr("&New...") }
Action { text: qsTr("&Open...") }
Action { text: qsTr("&Save") }
Action { text: qsTr("Save &As...") }
MenuSeparator { }
Action { text: qsTr("&Quit") }
}
Menu {
title: qsTr("&Edit")
MenuItem {
text: "Cut"
//快捷鍵，QtQuick.Controls 2.0后沒有了，當然可以用其他方式實作
// shortcut: "Ctrl+X"
onTriggered: {}
}
MenuItem { text: "Copy" }
MenuItem { text: "Paste" }
}
Menu {
title: qsTr("&Help")
Action { text: qsTr("&About") }
}
}
3 ToolBar 工具列/目錄

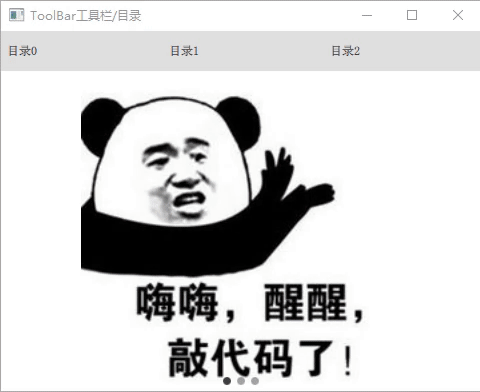

3.1 演示
與TabBar 相似：
3.2 關鍵控制元件
ToolBar ：常用在頁眉或頁腳作導航按鈕和搜索欄位，它通常要與布局，一起使用，如通過創建RowLayout，
ToolButton ：繼承于Button按鈕，但是提供了更適合在工具列中使用的外觀，
RowLayout ：能自動調整的橫向排列，
3.3 原始碼
ToolBar 與 TabBar相似，ToolBar 主要沒有tabBar.currentIndex屬性，需要自定義，在上述代碼中作如下修改，其一替換了"header" ，其二為修改控制元件之間的觸發邏輯，（可搜索 “[ToolBar修改]” ）
import QtQuick 2.12
import QtQuick.Window 2.12
import QtQuick.Controls 2.5
import QtQuick.Layouts 1.12
ApplicationWindow {
visible: true
width: 480
height: 360
title: qsTr("3.ToolBar工具列")
//[ToolBar修改]1: 替換header
/* ///--1 TabBar工具列
header: TabBar {
id: tabBar
TabButton { text: qsTr("我是目錄1") }
TabButton { text: qsTr("我是目錄2") }
TabButton { text: qsTr("我是目錄3") }
}
*/
///--2.ToolBar
header: ToolBar {
id: toolBar
RowLayout {
id: rowLayout
anchors.fill: parent
ToolButton {
text: qsTr("目錄0")
onClicked: view.currentIndex = 0
}
ToolButton {
text: qsTr("目錄1")
onClicked: view.currentIndex = 1
}
ToolButton {
text: qsTr("目錄2")
onClicked: view.currentIndex = 2
}
}
}
SwipeView {
id: view
anchors.fill: parent
//[ToolBar修改]2: 修改控制元件之間的觸發邏輯
//currentIndex: tabBar.currentIndex
onCurrentIndexChanged: {
//tabBar.currentIndex = currentIndex
for (var i=0; i<rowLayout.children.length; i++) {
rowLayout.children[i].checked = false
}
rowLayout.children[currentIndex].checked = true
indicator.currentIndex = currentIndex
}
//第一頁
Image {
id: firstPage
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/code"
}
//第二頁
Image {
id: secondPage
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/working"
}
//第三頁
Image {
id: thirdPage
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/focus"
}
}
PageIndicator {
id: indicator
count: view.count
anchors.bottom: view.bottom
anchors.horizontalCenter: parent.horizontalCenter
}
}
4. 基于Button定制的工具列/目錄

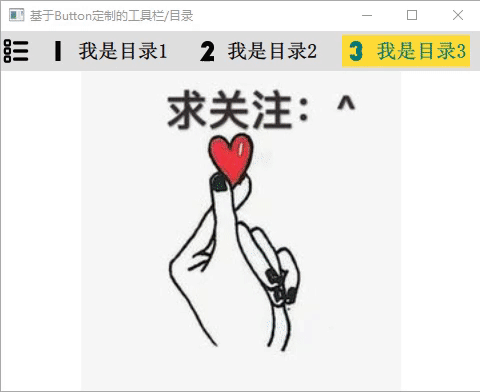

4.1 演示
4.2 關鍵控制元件
MyButton ：在 “Button” 上的定制，包括背景、內部的文字，圖片等，
ColoredImage ：彩色圖片，之前的文章已經講過，對普通的 “image” 加一層 “ColorOverlay” 顏色覆寫即可，后續不再講述， QML 影像顏色漸變和顏色覆寫
Loader ：加載器，動態的加載QML檔案，也可以根據需要創建QML，此處為最簡單的Loader的加載，
4.3 原始碼
main.qml：
import QtQuick 2.12
import QtQuick.Window 2.3
import QtQuick.Controls 2.5
import QtQuick.Layouts 1.12
ApplicationWindow {
visible: true
width: 480
height: 360
title: qsTr("4. 定制Button")
minimumWidth: 450
minimumHeight: 240
property int index: 1
header: ToolBar {
id: tabBar
RowLayout {
id: rowLayout
anchors.fill: parent
spacing: 10
//head
ColoredImage {
id: innerImage
width: 30
height: width
source: "/images/menu"
color: "black"
}
//first Button
MyButton {
id: firstButton
text: qsTr("我是目錄1")
icon.source: "/images/1"
onClicked: {
clearAllChecks()
checked = true
index = 1
}
}
//second Button
MyButton {
text: qsTr("我是目錄2")
icon.source: "/images/2"
onClicked: {
clearAllChecks()
checked = true
index = 2
}
}
//third Button
MyButton {
text: qsTr("我是目錄3")
icon.source: "/images/3"
onClicked: {
clearAllChecks()
checked = true
index = 3
}
}
}
}
Component.onCompleted: {
firstButton.checked = true
}
function clearAllChecks() {
for (var i=0; i<rowLayout.children.length; i++) {
if (rowLayout.children[i].toString().startsWith("MyButton"))
rowLayout.children[i].checked = false
}
}
//界面的顯示的形式有多種多樣的，這里不做多說明，如前三個用的SwipeView，
Loader {
id: firstPage
anchors.fill: parent
visible: index==1
source: "TestPage1.qml"
}
Loader {
id: secondPage
anchors.fill: parent
visible: index==2
source: "TestPage2.qml"
}
TestPage3 {
id: thirdPage
anchors.fill: parent
visible: index==3
}
}
MyButton.qml：
import QtQuick 2.9
import QtQuick.Controls 2.5
Button {
id: button
height: 20
leftPadding: 4
rightPadding: 4
checkable: false
property alias labelColor: _label.color
onCheckedChanged: checkable = false
background: Rectangle {
anchors.fill: parent
color: button.checked ? "#FFDC35" : Qt.rgba(0,0,0,0)
}
contentItem: Row { //可修改為Column
spacing: 10
anchors.verticalCenter: button.verticalCenter
ColoredImage {
id: innerImage
width: 20
height: width
source: button.icon.source
color: button.checked ? "#007979" : "black"
}
Text {
id: _label
visible: text !== ""
text: button.text
anchors.verticalCenter: parent.verticalCenter
color: button.checked ? "#007979" : "black"
font.bold: true
font.pointSize: 15
}
}
}
ColoredImage.qml 就不貼出了，具體見原始碼，
5. 基于Listview的側邊目錄/工具列

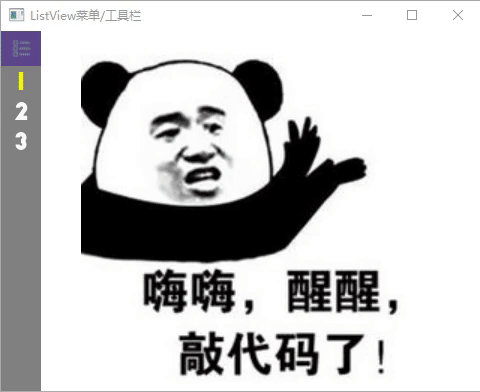

5.1 演示
5.2 控制元件
ListView ：ListView有一個模型（model）和一個委托（delegate），前者定義要顯示的資料，后者定義資料應該如何顯示，串列視圖中的專案可以水平放置，也可以垂直放置，此處ListView放與左側且垂直排列，
MouseArea 滑鼠區域是一個不可見的項，通常與可見項一起使用，以便為該項提供滑鼠處理，
Connections ：信號連接器，其它文章也已講過，此處為連接根目錄的listIndex信號，
5.3 核心原始碼
整體結構是通過ListView來確定的，通過點擊事件，觸發每一個modelData的listIndex信號，來改變checked的值，來確認是否點擊，還可以確保其它model的互斥，主要邏輯如下：
property alias listModel: leftListView.model
signal listIndex(int idx);
ListView{
id: leftListView
...
delegate: listDelegate
}
Component{
id: listDelegate
Rectangle{
property bool checked: false
...
Connections{
target: _leftMenu
onListIndex: listItem.checked = (idx===index);
}
...
MouseArea {
...
onClicked: {
listIndex(index)
}
}
}
}
5.4 原始碼
main.qml: (省去部分非關鍵代碼)
import QtQuick 2.12
import QtQuick.Controls 2.5
import QtQuick.Window 2.12
Window {
id: root
visible: true
width: 480
height: 360
minimumWidth: 450
minimumHeight: 240
title: qsTr("ListView選單/工具列")
property int pageIndex: 0
property bool fullMenuShow: false
property real menuWidthShort: 40
//三個圖片界面：
Item {
id: page
height: parent.height
anchors.left: parent.left
anchors.leftMargin: 40
anchors.right: parent.right
//firstPage
Image {
id: firstPage
anchors.fill: parent
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/code"
visible: pageIndex == 0
}
//secondPage
Image {
id: secondPage
...
source: "/images/working"
visible: pageIndex == 1
}
//thirdPage
Image {
id: thirdPage
...
source: "/images/focus"
visible: pageIndex == 2
}
}
//左側工具列/目錄的外框
Rectangle {
id: rectMenu
width: fullMenuShow ? 40*4 : 40
height: parent.height
anchors.left: parent.left
anchors.top: parent.top
color: "gray"
MouseArea {
anchors.fill: parent
hoverEnabled: true
onEntered: fullMenuShow = true
onExited: fullMenuShow = false
}
// Behavior on width {
// NumberAnimation { duration: 200 }
// }
}
//左側工具列/目錄
ListviewMenu {
id: listViewMenu
width: rectMenu.width
listViewIndex: 0;
color: "gray"
listModel: [
{
name: qsTr("我是目錄1"),
iconSource: "/images/1.png",
},
{
name: qsTr("我是目錄2"),
iconSource: "/images/2.png",
},
{
name: qsTr("我是目錄3"),
iconSource: "/images/3.png",
}
]
onListIndex: { //使用信號連接器都可以
pageIndex = idx;
}
}
}
ListviewMenu.qml: (省去部分非關鍵代碼)
import QtQuick 2.7
import QtQuick.Controls 1.2
import QtGraphicalEffects 1.0
Item {
id: _leftMenu
visible: true
height: leftMunu.height;
property alias color: leftMunu.color
property alias listViewIndex: leftListView.currentIndex;
property alias listModel: leftListView.model
property bool bMenuShown: false
property real listItemHeight: 30
signal listIndex(int idx);
Component.onCompleted: {
listIndex(0)
}
Rectangle {
id: leftMunu
height: rectHeader.height + leftItem.anchors.margins + leftItem.height
width: parent.width
///--header
Rectangle {
id: rectHeader
height: 35
width: parent.width
color: "#5D478B" //紫色
Row {
id: _rowHeader
...
Image {
id: innerImageHeader
source: "/images/menu.png"
...
}
Label {
id: innerTextHeader
...
text: qsTr("目 錄")
visible: root.fullMenuShow ? true : false
}
}
Image {
id: dottedlineHeader
...
source: "/images/line.png"
visible: root.fullMenuShow ? true : false
}
}
///--list view
Item {
id: leftItem
height: listItemHeight * leftListView.count
width: parent.width
anchors.top: rectHeader.bottom
ListView{
id: leftListView
anchors.fill: parent
delegate: listDelegate
}
}
}
Component{
id: listDelegate
Rectangle{
id: listItem
property bool checked: false
color: _leftMenu.color
width: parent.width
height: listItemHeight
Connections{
target: _leftMenu
onListIndex: listItem.checked = (idx===index);
}
Row {
id: _row
anchors.centerIn: parent
height: parent.height * 0.6
width: parent.width
spacing: 6
ColoredImage {
id: innerImage
width: menuWidthShort
height: parent.height
source: modelData.iconSource
color: listItem.checked? "yellow" : "white"
}
Text {
id: innerText
text: modelData.name
color: listItem.checked? "yellow" : "white" //"#5DB6EA"
font.family: "Microsoft Yahei" //友情提醒：商業用途會收費的
font.pointSize: 15
anchors.verticalCenter: parent.verticalCenter
visible: root.fullMenuShow ? true : false
}
}
Image {
id: dottedline
...
fillMode: Image.Stretch
source: "/images/line.png"
visible: root.fullMenuShow ? true : false
}
MouseArea {
anchors.fill: parent
hoverEnabled: true
onEntered: {
root.fullMenuShow = true
color = "green"
}
onExited: {
root.fullMenuShow = false
color = _leftMenu.color
}
onClicked: {
listIndex(index)
}
}
}
}
}
6. 基于Repeater的目錄/工具列
6.1 演示
6.2 關鍵控制元件
Repeater Repeater型別用于創建大量類似的項，與上文中ListView一樣，Repeater有一個模型（model）和一個委托（delegate）:前者定義要顯示的資料，后者定義資料應該如何顯示，
LinearGradient ：彩色漸變圖片，之前的文章已經講過，使用它也是對其它知識點的學習， QML 影像顏色漸變和顏色覆寫
6.3 關鍵原始碼
結構與ListView相似，邏輯上也基本一樣，多了一個當前項自身的互斥(ListView也可以實作的)，配合Column等排列，使用是來更加靈活，其主要結構和邏輯代碼如下：
Column { //改為Row RowLoyout等都行
...
Repeater {
...
delegate: listDelegate
}
}
Component{
id: listDelegate
Rectangle {
property bool checked: false
property bool oldChecked: false
Connections{
target: menu
onGetListIndex: {
//idx: click item ---- index: every item
if(idx === index ) {
//與前一次互斥事件, 大部分目錄都是此邏輯
if(idx!==3) {
if(!listItem.oldChecked) {
listItem.checked = true
pageSig(idx)
}
else {
listItem.checked = false
pageSig(9) //關閉此目錄(回到主頁)/工具
}
}
//可添加：連續點擊事件 (工具列中，需要此邏輯，如放大縮小)
else {
listItem.checked = true
pageSig(idx)
}
}
//所有的子Item互斥
else {
listItem.checked = false
}
listItem.oldChecked = listItem.checked
}
}
...
MouseArea {
...
onClicked: {
getListIndex(index)
}
}
6.4 原始碼
main.qml（洗掉不必要檔案）
import QtQuick 2.12
import QtQuick.Controls 2.5
import QtQuick.Window 2.12
//import "qrc:/qml/slider/SlidierMain.qml"
Window {
visible: true
width: 480
height: 360
title: qsTr("Repeater選單/工具列")
minimumWidth: 450
minimumHeight: 240
property int pageIndex: 3
//三個圖片界面 + 主界面：
Item {
id: page
height: parent.height
anchors.left: parent.left
anchors.leftMargin: 40
anchors.right: parent.right
//miantPage
Text {
id: mainPage
anchors.centerIn: parent
text: "我是主頁"
font.pointSize: 30
font.bold: true
visible: (pageIndex != 0) || (pageIndex != 1) || (pageIndex != 2)
}
//firstPage
Image {
id: firstPage
anchors.fill: parent
smooth: true
mipmap: true
antialiasing: true
fillMode: Image.PreserveAspectFit
sourceSize.height: height
source: "/images/code"
visible: pageIndex == 0
}
//secondPage
Image {
id: secondPage
...
source: "/images/working"
visible: pageIndex == 1
}
//thirdPage
Image {
id: thirdPage
...
source: "/images/focus"
visible: pageIndex == 2
}
}
Rectangle {
id: rectMenu
width: 40
height: parent.height
anchors.left: parent.left
anchors.top: parent.top
color: "gray"
border.color: "black"
border.width: 2
}
RepeaterMenu {
id: repeaterMenu
anchors.fill: rectMenu
maxWidth: rectMenu.width
maxHeight: rectMenu.height
listMode: [
{
name: qsTr("我是目錄1"),
iconSource: "/images/1.png",
},
{
name: qsTr("我是目錄2"),
iconSource: "/images/2.png",
},
{
name: qsTr("我是目錄3"),
iconSource: "/images/3.png",
}
]
///--信號連接器
Connections {
target: repeaterMenu
onPageSig : {
pageIndex = idx //idx為pageSig信號的輸入引數
}
}
}
}
RepeaterMenu.qml（洗掉不重要代碼）
import QtQuick.Layouts 1.2
import QtPositioning 5.2
import QtQuick 2.7
import QtQuick.Controls 2.0
import QtGraphicalEffects 1.2
Item {
id: menu
visible: true
property real maxHeight ///< Maximum height for control, determines whether text is hidden to make control shorter
property real maxWidth
property alias listMode: _repeater.model
signal getListIndex(int idx);
signal pageSig(int idx);
Column { //改為Row RowLoyout等都行
id: rowItem
...
spacing: 20
Repeater {
id: _repeater
anchors.left: parent.left
delegate: listDelegate
}
}
Component{
id: listDelegate
Rectangle {
id: listItem
property bool checked: false
property bool oldChecked: false
property int clickCnt: 0
width: innerImage.width
height: innerImage.height
color: Qt.rgba(0,0,0,0) //無色
opacity: 0.8 //透明度
Connections{
target: menu
onGetListIndex: {
//idx: click item ---- index: every item
if(idx === index ) {
//與前一次互斥事件, 大部分目錄都是此邏輯
if(idx!==3) {
if(!listItem.oldChecked) {
listItem.checked = true
pageSig(idx)
}
else {
listItem.checked = false
pageSig(9) //關閉此目錄(回到主頁)/工具
}
}
//可添加：連續點擊事件 (工具列中，需要此邏輯，如放大縮小)
else {
listItem.checked = true
pageSig(idx)
}
}
//所有的子Item互斥
else {
listItem.checked = false
}
listItem.oldChecked = listItem.checked
}
}
//水平線性漸變
LinearGradient
{
id: innerImage
...
source: Image {
source: modelData.iconSource
}
gradient: Gradient {
...
}
Rectangle {
id: innerRect
...
color: "green"//Qt.rgba(0,0,0,0)
border.color: "black"
Text {
id: _label
...
text: modelData.name
font.family: "Microsoft Yahei" //友情提醒：商業用途會收費的
font.pointSize: 15
color: "blue"
}
}
MouseArea {
anchors.fill: innerImage
hoverEnabled: true
onEntered: {
innerRect.visible = true
}
onExited: {
innerRect.visible = false
}
onClicked: {
getListIndex(index)
}
}
}
}
}
7. 總結
本文一共介紹了六種選單/目錄/工具列，各有優缺點，越是集成高的如TabBar、ToolBar ，就更方便使用，但不靈活，這個時候就可以考慮控制元件的定制呢， 上述對自己所使用過的目錄的總結，也是對使用過的控制元件的一些歸納，顏色配色還不夠舒服，原始碼稍長，還請見諒~
原始碼請點擊這里，如果沒有積分，各位小伙伴們關注后，可以在留個郵箱，看到的話會第一時間發過來哦！！！
轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/211610.html
標籤：其他
上一篇：培訓機構出來，四面阿里淘系后端，最后成功拿到了offer。
下一篇：英文文獻調研方法綜述
