1、步進電機的概念

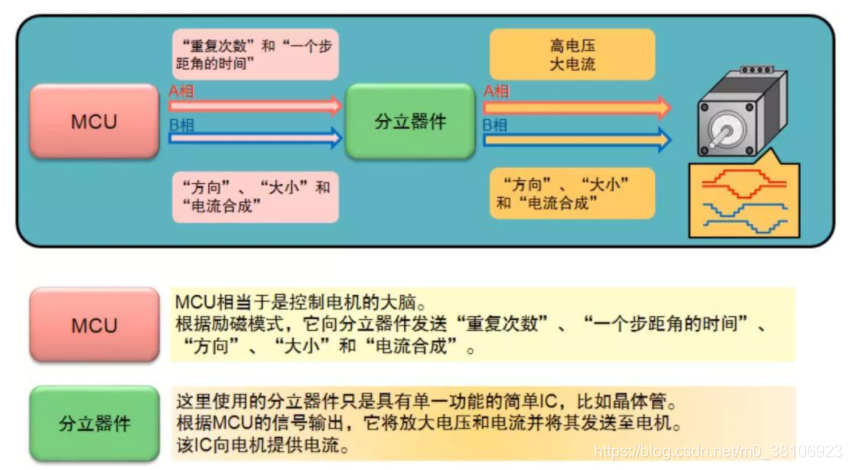

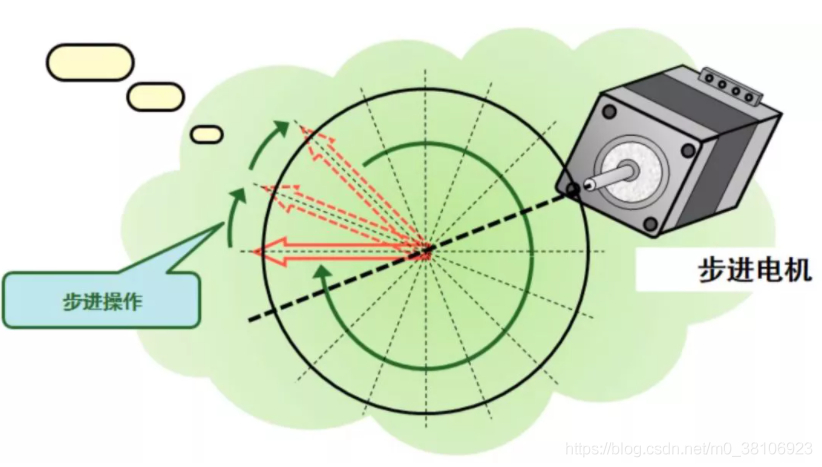

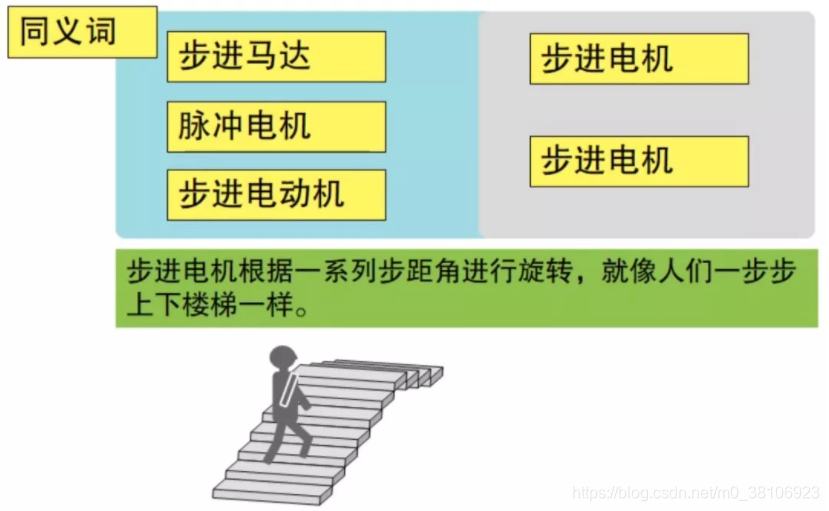

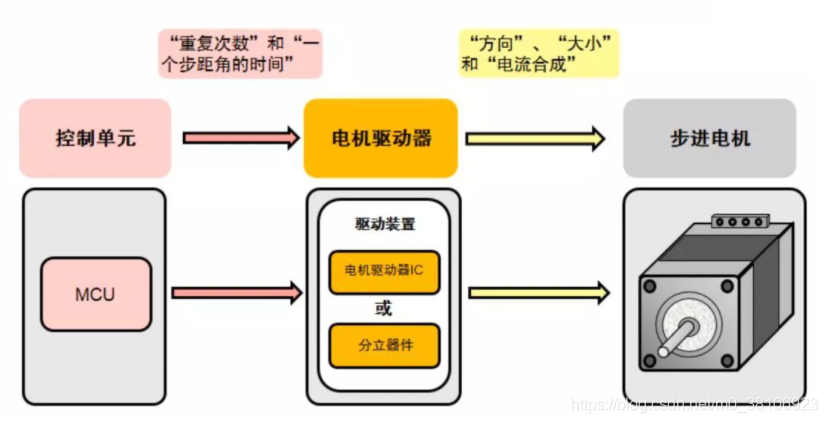

步進電機是將電脈沖信號，轉變為角位移或線位移的開環控制電機，又稱為脈沖電機，在非超載的情況下，電機的轉速、停止的位置只取決于脈沖信號的頻率和脈沖數，而不受負載變化的影響，當步進驅動器接收到一個脈沖信號時，它就可以驅動步進電機按設定的方向轉動一個固定的角度，稱為“步距角”，

步進電機的旋轉是以固定的角度一步一步運行的，可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的，同時可以通過控制脈沖頻率，來控制電機轉動的速度和加速度，從而達到調速的目的，步進電機多用于數字式計算機的外部設備，以及列印機、繪圖機和磁盤等裝置，具體使用可參見以下演示視頻：

2、步進電機的特點

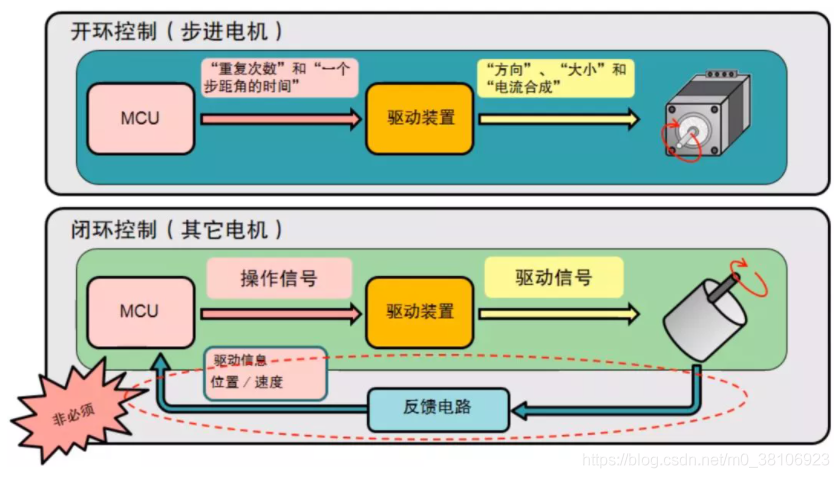

步進電機作業時的位置和速度信號不反饋給控制系統，如果電機作業時的位置和速度信號反饋給控制系統，那么它就屬于伺服電機，相對于伺服電機，步進電機的控制相對簡單，但不適用于精度要求較高的場合，

步進電機的優點和缺點都非常的突出，優點集中于控制簡單、精度高，缺點是噪聲、震動和效率，它沒有累積誤差，結構簡單，使用維修方便，制造成本低，步進電機帶動負載慣量的能力大，適用于中小型機床和速度精度要求不高的地方，缺點是效率較低、發熱大，有時會“失步”，優缺點如下所示，

優點：

1. 電機操作易于通過脈沖信號輸入到電機進行控制；

2. 不需要反饋電路以回傳旋轉軸的位置和速度資訊（開環控制）；

3. 由于沒有接觸電刷而實作了更大的可靠性，

缺點：

1. 需要脈沖信號輸出電路；

2. 當控制不適當的時候，可能會出現同步丟失；

3. 由于在旋轉軸停止后仍然存在電流而產生熱量，

3、步進電機的分類

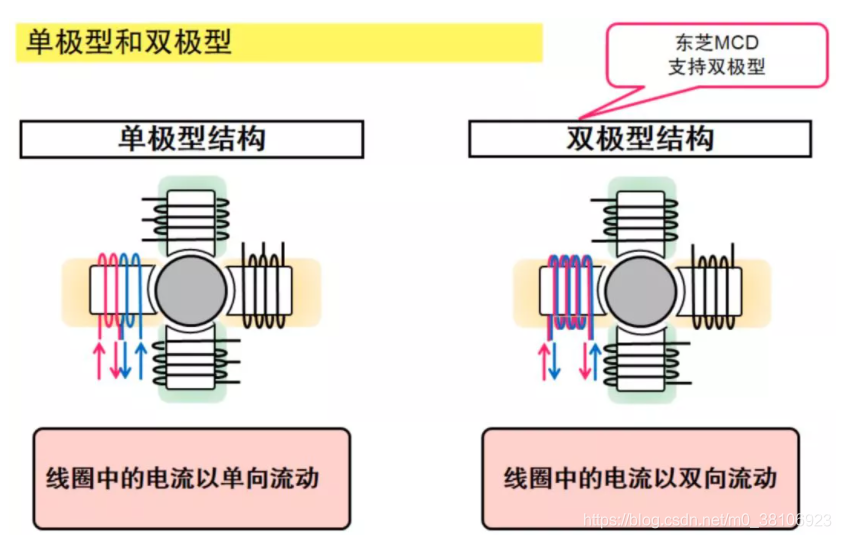

在相同電流且相同轉矩輸出的條件下，單極型步進電機比雙極型步進電機多一倍的線圈，成本更高，控制電路的結構也不一樣，目前市場上流行的大多是雙極型步進電機，

步進電機在構造上通常主要按照轉子特點和定子繞組進行分類，下面將詳細介紹這兩種型別的分類，

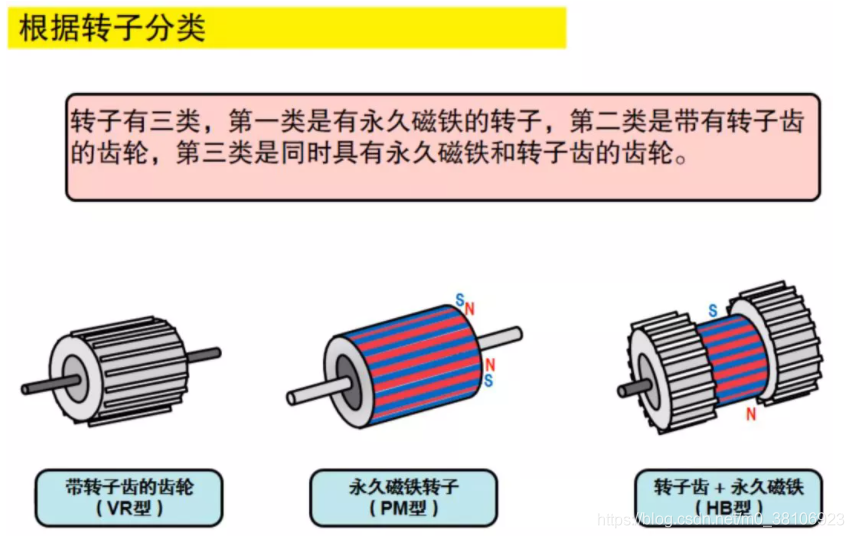

按照轉子分類，有三種主要型別：反應式（VR型）、永磁式（PM型）、混合式（HB型），

反應式

定子上有繞組，繞組由軟磁材料組成，其結構簡單、成本低、步距角小，可達1.2度，但動態性能差，效率低、發熱大，可靠性難以保證，

永磁式

永磁式步進電機的轉子用永磁材料制成，轉子的極數與定子的極數相同，其特點是動態性能好、輸出力矩大，但這種電機度差，步距角大（一般為7.5度或15度），

混合式

混合式步進電機綜合了反應式和永磁式的優點，其定子上有很多相繞組，轉子上采用永磁材料，轉子和定子均有多個小齒以提高步距精度，其特點是輸出力矩大、動態性能好、步距角小，但結構復雜、成本相對較高，

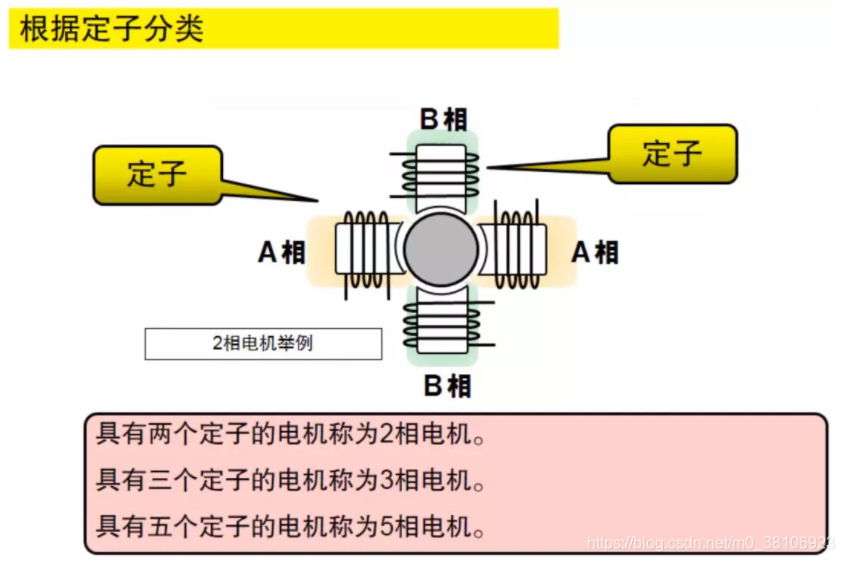

步進電機按照定子上繞組來分類，共有二相、三相和五相等系列，目前最受歡迎的是兩相混合式步進電機，約占97%以上的市場份額，其原因是性價比高，配上細分驅動器后效果良好，

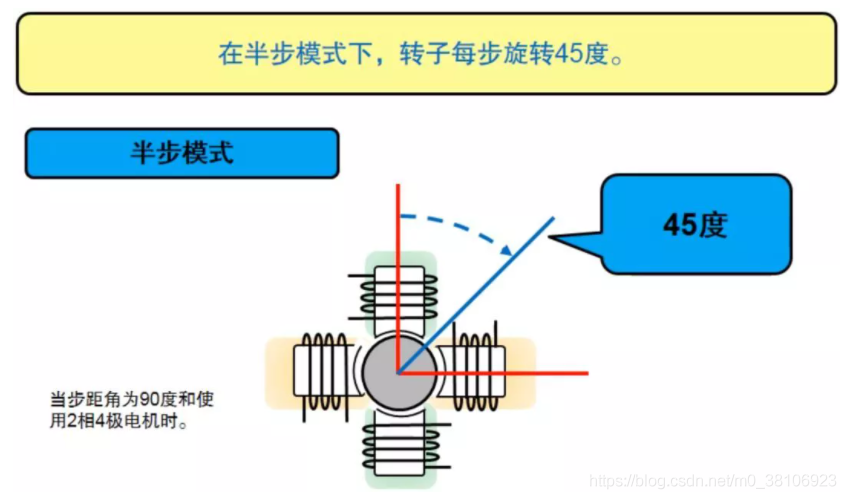

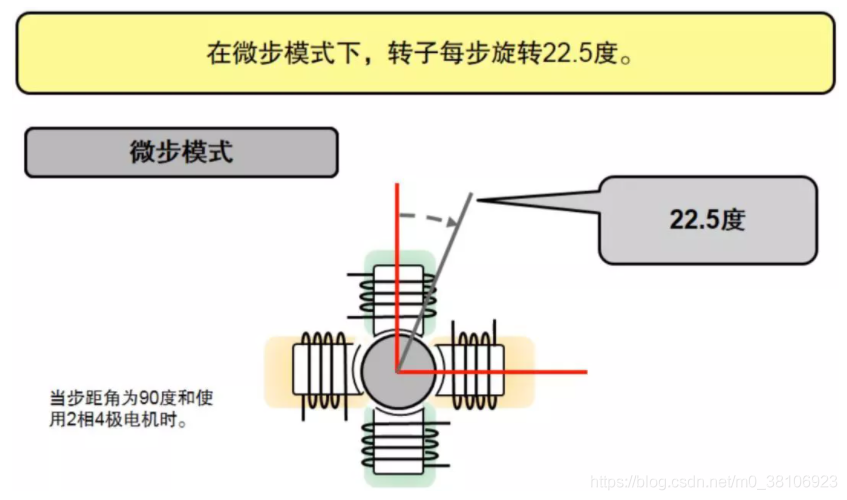

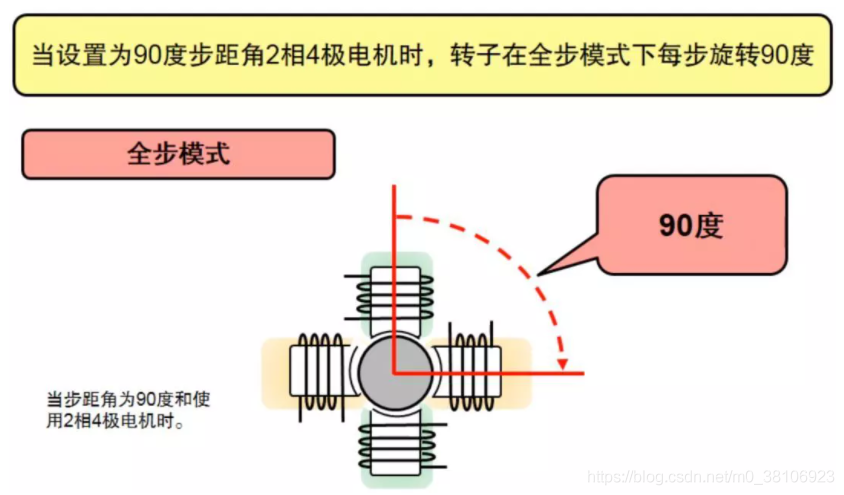

該種電機的基本步距角為1.8度/步，配上半步驅動器后，步距角減少為0.9度，配上細分驅動器后，其步距角可細分達256倍（0.007度/微步），由于摩檫力和制造精度等原因，實際控制精度略低，同一步進電機可配不同細分的驅動器以改變精度的效果，

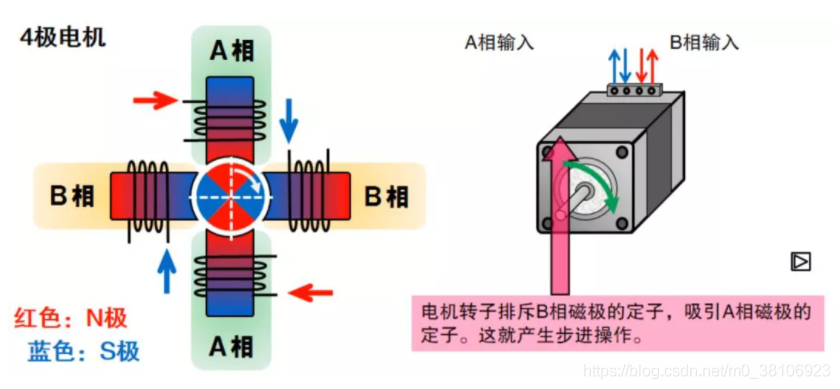

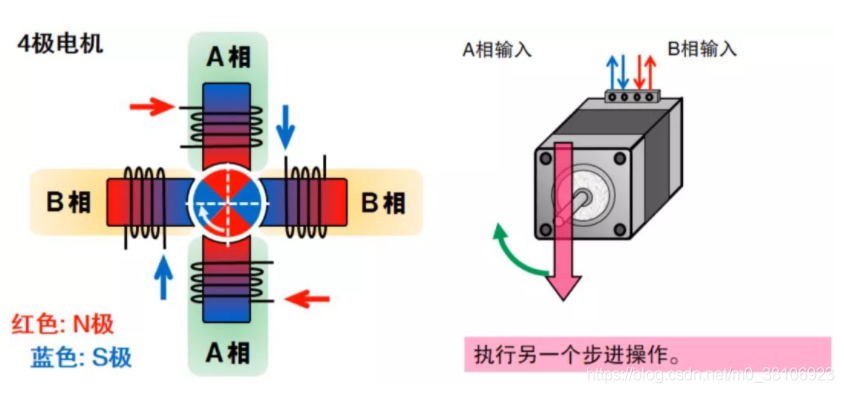

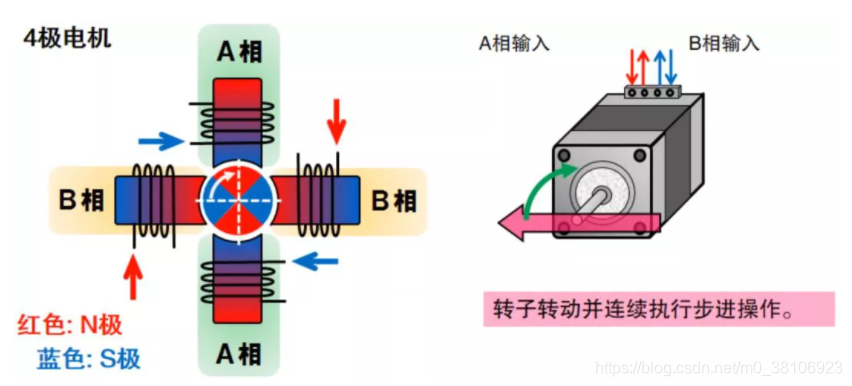

4、步進電機的作業原理

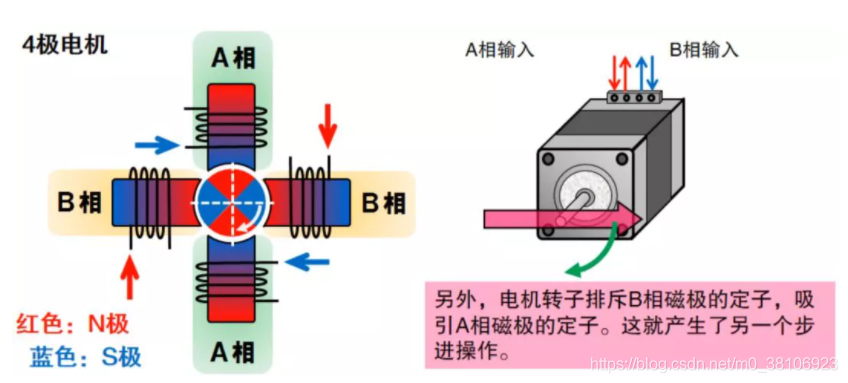

步進電機是通過脈沖信號來進行控制，每輸入一個脈沖信號，步進電機前進一步，步進電機旋轉的步距角，是在電機結構的基礎上等比例控制產生的，如果控制電路的細分控制不變，那么步進旋轉的步距角在理論上是一個固定的角度，在實際作業中，電機旋轉的步距角會有微小的差別，主要是由于電機結構上的固定有誤差產生的，而且這種誤差不會積累，
