多傳感器融合定位（4-基于濾波的融合方法）kitti資料集 IMU頻率改為100HZ

本博文參考GEYAO 大神的github
另外GEYAO大神也給出了100HZ資料集的微云下載鏈接
本人自己根據 GEYAO大神制作的資料集，百度云下載
鏈接：https://pan.baidu.com/s/18XaZfkjf_WbI6rWl807Szg
提取碼：yrzr

到kitti 官網下載 2011_10_03_drive_0027 的extract資料集 （原來的 sync資料集為去除相機畸變的資料集，但是IMU發布頻率只有10HZ 顯然不滿足進行多傳感器融合處理，extract的資料集為raw_data ,IMU頻率為100HZ,但是沒有進行相機去畸變）

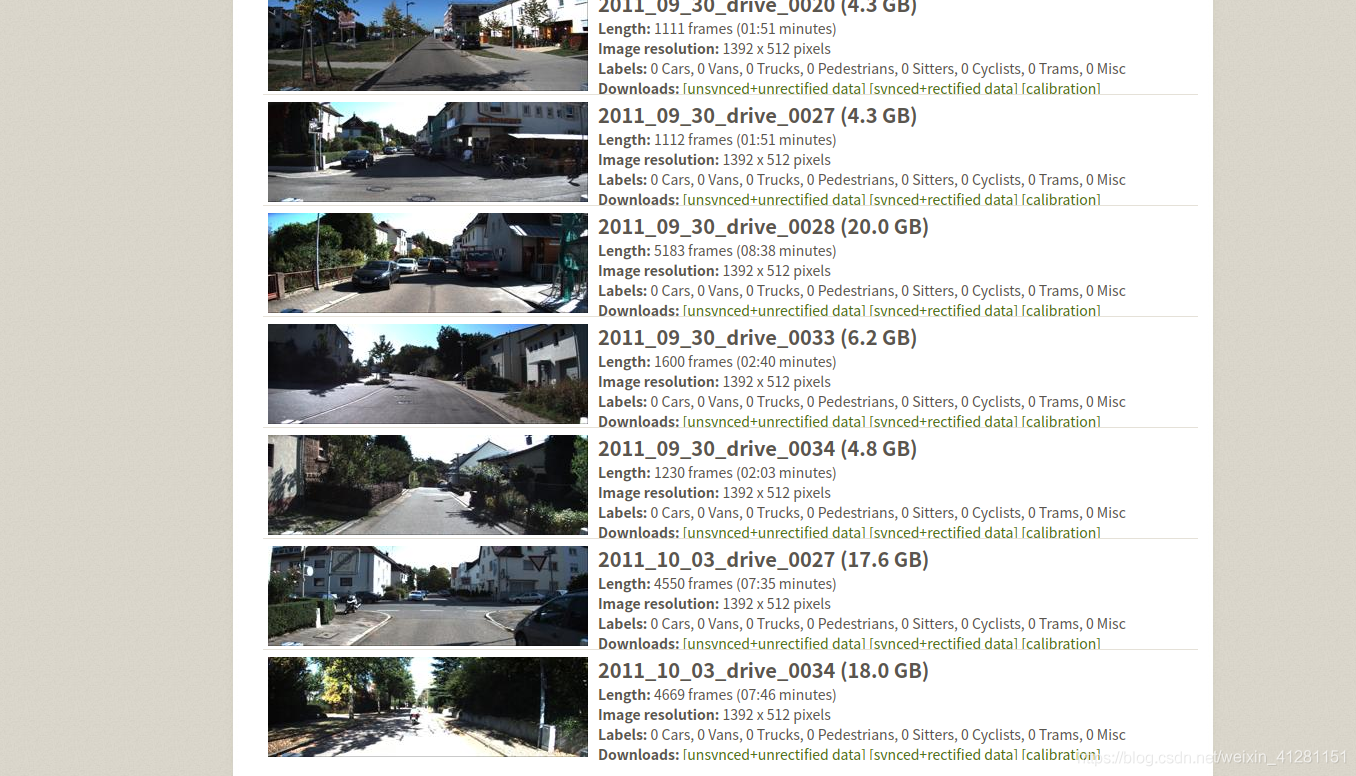

kitti 官網下載 2011_10_03_drive_0027 的extract資料集

網址 ： http://www.cvlibs.net/datasets/kitti/raw_data.php?type=residential
在這里插入圖片描述

解壓后

參考 GEYTAO 的github

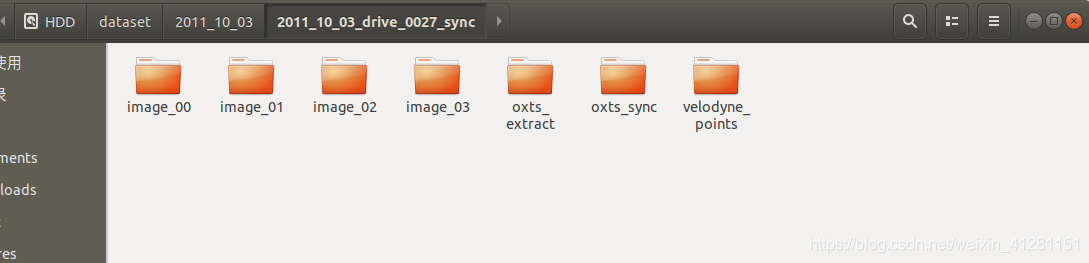

將extract.zip中的oxts重命名為oxts_extract, 拷貝至sync的檔案目錄下
將sync中的oxts重命名為oxts_sync
在這里插入圖片描述

修復時間戳例外

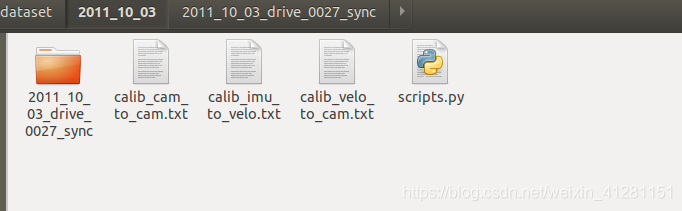

新建 scripts.py 原始碼來自 GEYTAO 的github
放在 /2011_10_03路徑下
在這里插入圖片描述
注意使用python2 運行

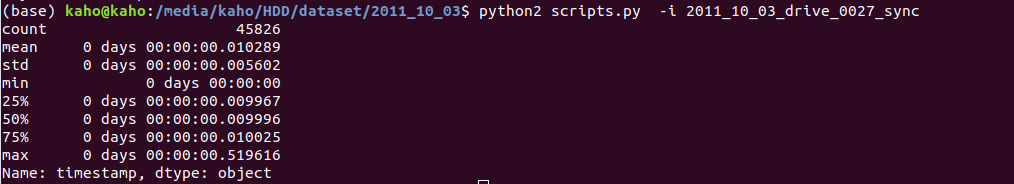

python2 scripts.py  -i 2011_10_03_drive_0027_sync

在這里插入圖片描述

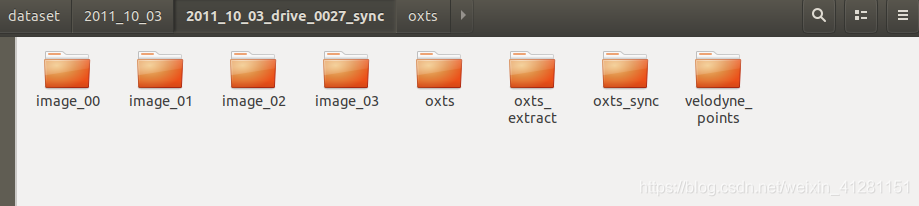

生成了 oxts檔案
在這里插入圖片描述

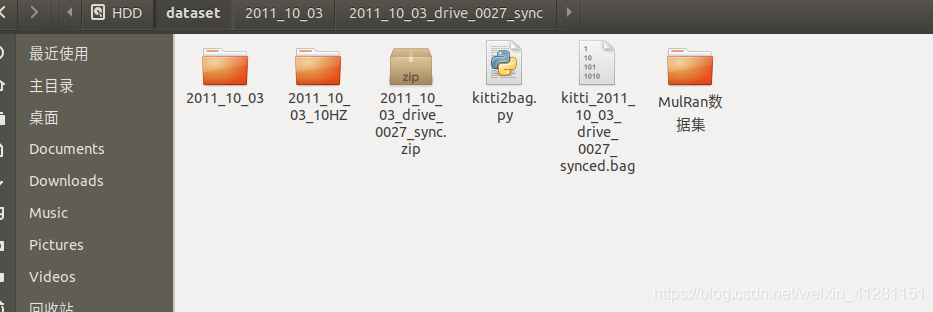

修改kitti2bag原始碼

新建 kitti2bag.py 原始碼來自 GEYTAO 的github
放在 /2011_10_03 同一路徑下
在這里插入圖片描述

注意 要使用 python2 運行

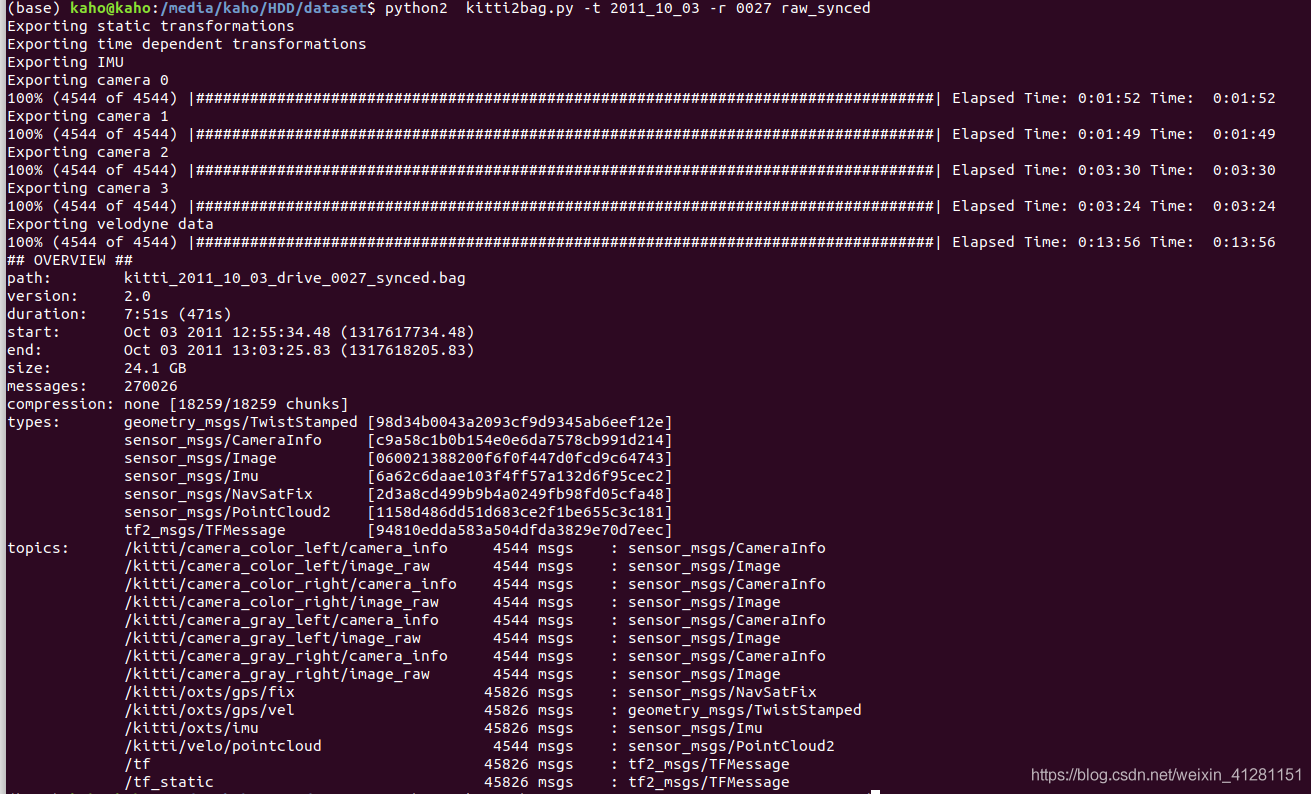

python2  kitti2bag.py -t 2011_10_03 -r 0027 raw_synced

開始生成 bag檔案
在這里插入圖片描述

提高lidar-IMU-GNSS配準的精度, 方便evo的精度評估

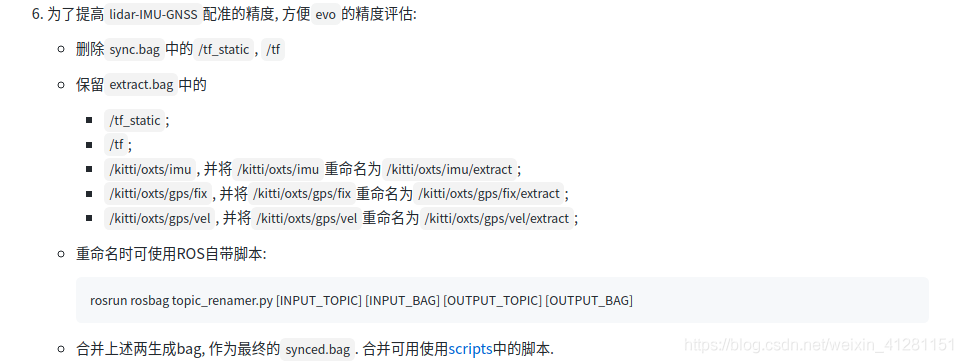

根據GEYAO所說

在這里插入圖片描述

下載 rosbag_filter_gui 工具 方便 洗掉topic

進入到自己的作業空間下,編譯運行

git clone https://github.com/AtsushiSakai/rosbag_filter_gui.git

下載 pyqt4

sudo apt install pyqt4

運行

python2 rosbag_filter_gui.py

刪掉 sync.bag 中的 /tf_static, /tf

選擇 synced.bag
在這里插入圖片描述

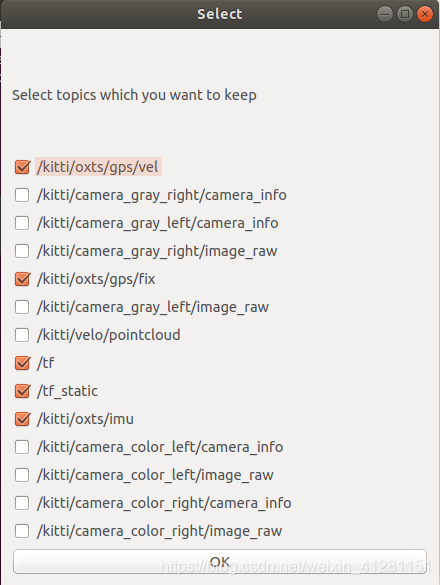

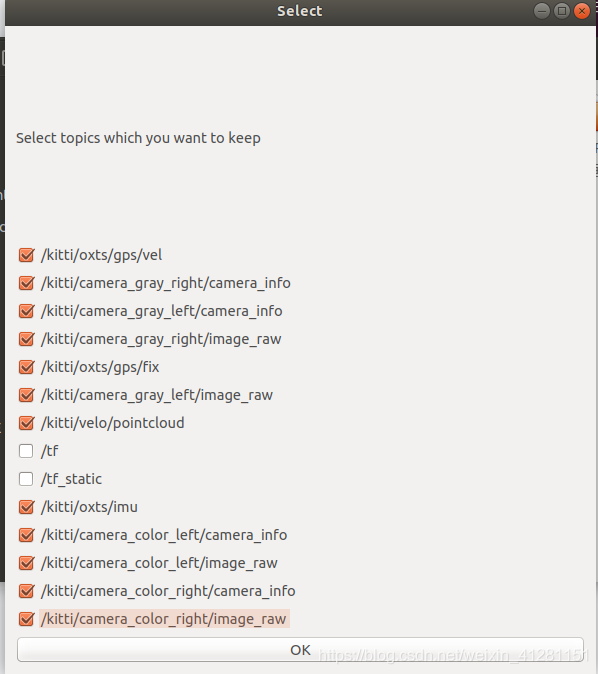

select 需要keep的topic
在這里插入圖片描述
生成 synced_filtered.bag
點擊 ok 后 轉換中
在這里插入圖片描述

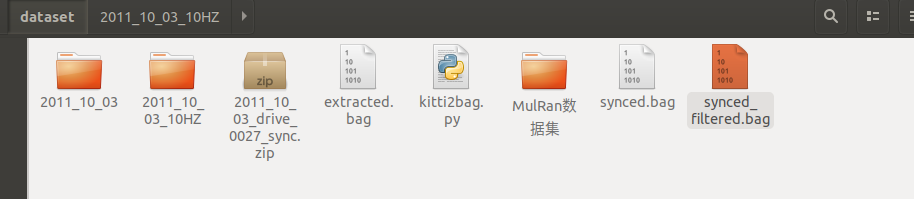

完成后 ！！！
在這里插入圖片描述

在這里插入圖片描述
查看 rosbag filter 處理后的 synced_filter.bag 的 info

rosbag  info  synced_filtered.bag

可看到沒有了 /tf_static, /tf 兩個topic

path:        synced_filtered.bag
version:     2.0
duration:    7:50s (470s)
start:       Oct 03 2011 12:55:34.93 (1317617734.93)
end:         Oct 03 2011 13:03:25.83 (1317618205.83)
size:        24.0 GB
messages:    54528
compression: none [18177/18177 chunks]
types:       geometry_msgs/TwistStamped [98d34b0043a2093cf9d9345ab6eef12e]
             sensor_msgs/CameraInfo     [c9a58c1b0b154e0e6da7578cb991d214]
             sensor_msgs/Image          [060021388200f6f0f447d0fcd9c64743]
             sensor_msgs/Imu            [6a62c6daae103f4ff57a132d6f95cec2]
             sensor_msgs/NavSatFix      [2d3a8cd499b9b4a0249fb98fd05cfa48]
             sensor_msgs/PointCloud2    [1158d486dd51d683ce2f1be655c3c181]
topics:      /kitti/camera_color_left/camera_info    4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_color_left/image_raw      4544 msgs    : sensor_msgs/Image
             /kitti/camera_color_right/camera_info   4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_color_right/image_raw     4544 msgs    : sensor_msgs/Image
             /kitti/camera_gray_left/camera_info     4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_gray_left/image_raw       4544 msgs    : sensor_msgs/Image
             /kitti/camera_gray_right/camera_info    4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_gray_right/image_raw      4544 msgs    : sensor_msgs/Image
             /kitti/oxts/gps/fix                     4544 msgs    : sensor_msgs/NavSatFix
             /kitti/oxts/gps/vel                     4544 msgs    : geometry_msgs/TwistStamped
             /kitti/oxts/imu                         4544 msgs    : sensor_msgs/Imu
             /kitti/velo/pointcloud                  4544 msgs    : sensor_msgs/PointCloud2

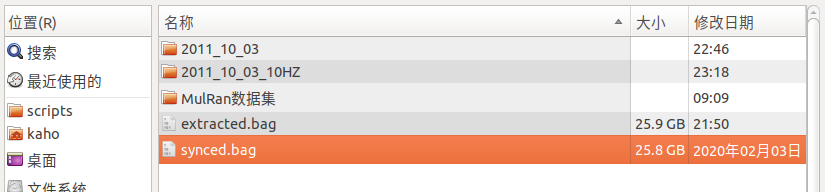

處理 extract.bag

在這里插入圖片描述

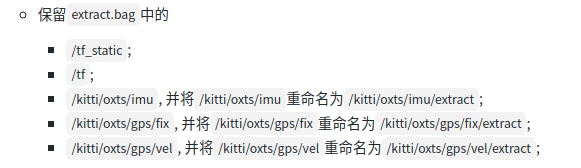

保留 topic
在這里插入圖片描述
查看 rosbag filter 處理后的 extracted_filtered.bag 的 info

rosbag  info  extracted_filtered.bag

extract.bag 只剩下 5個 topic

path:        extracted_filtered.bag
version:     2.0
duration:    7:51s (471s)
start:       Oct 03 2011 12:55:34.48 (1317617734.48)
end:         Oct 03 2011 13:03:26.01 (1317618206.01)
size:        65.4 MB
messages:    229130
compression: none [84/84 chunks]
types:       geometry_msgs/TwistStamped [98d34b0043a2093cf9d9345ab6eef12e]
             sensor_msgs/Imu            [6a62c6daae103f4ff57a132d6f95cec2]
             sensor_msgs/NavSatFix      [2d3a8cd499b9b4a0249fb98fd05cfa48]
             tf2_msgs/TFMessage         [94810edda583a504dfda3829e70d7eec]
topics:      /kitti/oxts/gps/fix   45826 msgs    : sensor_msgs/NavSatFix
             /kitti/oxts/gps/vel   45826 msgs    : geometry_msgs/TwistStamped
             /kitti/oxts/imu       45826 msgs    : sensor_msgs/Imu
             /tf                   45826 msgs    : tf2_msgs/TFMessage
             /tf_static            45826 msgs    : tf2_msgs/TFMessage
重命名topic
rosrun  rosbag topic_renamer.py /kitti/oxts/imu extracted_filtered.bag  /kitti/oxts/imu/extract extracted_filtered2.bag
rosrun  rosbag topic_renamer.py  /kitti/oxts/gps/fix extracted_filtered2.bag  /kitti/oxts/gps/fix/extract  extracted_filtered3.bag
rosrun  rosbag topic_renamer.py  /kitti/oxts/gps/vel extracted_filtered3.bag  /kitti/oxts/gps/vel/extract  extracted_filtered4.bag

rosbag  info  extracted_filtered.bag

path:        extracted_filtered4.bag
version:     2.0
duration:    7:51s (471s)
start:       Oct 03 2011 12:55:34.48 (1317617734.48)
end:         Oct 03 2011 13:03:26.01 (1317618206.01)
size:        65.4 MB
messages:    229130
compression: none [84/84 chunks]
types:       geometry_msgs/TwistStamped [98d34b0043a2093cf9d9345ab6eef12e]
             sensor_msgs/Imu            [6a62c6daae103f4ff57a132d6f95cec2]
             sensor_msgs/NavSatFix      [2d3a8cd499b9b4a0249fb98fd05cfa48]
             tf2_msgs/TFMessage         [94810edda583a504dfda3829e70d7eec]
topics:      /kitti/oxts/gps/fix/extract   45826 msgs    : sensor_msgs/NavSatFix
             /kitti/oxts/gps/vel/extract   45826 msgs    : geometry_msgs/TwistStamped
             /kitti/oxts/imu/extract       45826 msgs    : sensor_msgs/Imu
             /tf                           45826 msgs    : tf2_msgs/TFMessage
             /tf_static                    45826 msgs    : tf2_msgs/TFMessage
使用 merge_bags.py合并 extracted_filtered4.bag 和 sync_filtered.bag

使用 GEYAO 的 scripts/merge_bags.py

合并 兩個 bag

python2 merge_bags.py 2011_10_03_filtered.bag  synced_filtered.bag  extracted_filtered4.bag

大功告成

path:        2011_10_03_filtered.bag
version:     2.0
duration:    7:51s (471s)
start:       Oct 03 2011 12:55:34.93 (1317617734.93)
end:         Oct 03 2011 13:03:26.01 (1317618206.01)
size:        24.1 GB
messages:    283658
compression: none [18260/18260 chunks]
types:       geometry_msgs/TwistStamped [98d34b0043a2093cf9d9345ab6eef12e]
             sensor_msgs/CameraInfo     [c9a58c1b0b154e0e6da7578cb991d214]
             sensor_msgs/Image          [060021388200f6f0f447d0fcd9c64743]
             sensor_msgs/Imu            [6a62c6daae103f4ff57a132d6f95cec2]
             sensor_msgs/NavSatFix      [2d3a8cd499b9b4a0249fb98fd05cfa48]
             sensor_msgs/PointCloud2    [1158d486dd51d683ce2f1be655c3c181]
             tf2_msgs/TFMessage         [94810edda583a504dfda3829e70d7eec]
topics:      /kitti/camera_color_left/camera_info     4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_color_left/image_raw       4544 msgs    : sensor_msgs/Image
             /kitti/camera_color_right/camera_info    4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_color_right/image_raw      4544 msgs    : sensor_msgs/Image
             /kitti/camera_gray_left/camera_info      4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_gray_left/image_raw        4544 msgs    : sensor_msgs/Image
             /kitti/camera_gray_right/camera_info     4544 msgs    : sensor_msgs/CameraInfo
             /kitti/camera_gray_right/image_raw       4544 msgs    : sensor_msgs/Image
             /kitti/oxts/gps/fix                      4544 msgs    : sensor_msgs/NavSatFix
             /kitti/oxts/gps/fix/extract             45826 msgs    : sensor_msgs/NavSatFix
             /kitti/oxts/gps/vel                      4544 msgs    : geometry_msgs/TwistStamped
             /kitti/oxts/gps/vel/extract             45826 msgs    : geometry_msgs/TwistStamped
             /kitti/oxts/imu                          4544 msgs    : sensor_msgs/Imu
             /kitti/oxts/imu/extract                 45826 msgs    : sensor_msgs/Imu
             /kitti/velo/pointcloud                   4544 msgs    : sensor_msgs/PointCloud2
             /tf                                     45826 msgs    : tf2_msgs/TFMessage
             /tf_static                              45826 msgs    : tf2_msgs/TFMessage

查看話題發布頻率

10HZ發布

rostopic  hz /kitti/oxts/imu

subscribed to [/kitti/oxts/imu]
average rate: 17.196
	min: 0.012s max: 0.109s std dev: 0.04000s window: 10
average rate: 12.273
	min: 0.012s max: 0.111s std dev: 0.03687s window: 19
average rate: 11.220
	min: 0.012s max: 0.122s std dev: 0.03196s window: 29
average rate: 10.823
	min: 0.012s max: 0.122s std dev: 0.02874s window: 38
average rate: 10.523
	min: 0.012s max: 0.122s std dev: 0.02669s window: 48
average rate: 10.355
	min: 0.012s max: 0.122s std dev: 0.02485s window: 58
average rate: 10.259
	min: 0.012s max: 0.122s std dev: 0.02354s window: 67
^Caverage rate: 10.252
	min: 0.012s max: 0.122s std dev: 0.02337s window: 68

100HZ發布

rostopic  hz /kitti/oxts/imu/extract

subscribed to [/kitti/oxts/imu/extract]
average rate: 100.007
	min: 0.008s max: 0.012s std dev: 0.00036s window: 95
average rate: 100.011
	min: 0.008s max: 0.012s std dev: 0.00030s window: 195
average rate: 100.015
	min: 0.008s max: 0.012s std dev: 0.00029s window: 295
average rate: 100.013
	min: 0.008s max: 0.012s std dev: 0.00028s window: 396
average rate: 100.010
	min: 0.008s max: 0.012s std dev: 0.00025s window: 496
average rate: 100.011
	min: 0.008s max: 0.012s std dev: 0.00024s window: 596
average rate: 100.009
	min: 0.008s max: 0.012s std dev: 0.00027s window: 696
average rate: 100.013
	min: 0.007s max: 0.013s std dev: 0.00029s window: 796
average rate: 100.011
	min: 0.007s max: 0.013s std dev: 0.00029s window: 896
average rate: 100.006
	min: 0.007s max: 0.013s std dev: 0.00030s window: 996
average rate: 100.011
	min: 0.007s max: 0.013s std dev: 0.00030s window: 1096
^Caverage rate: 100.011
	min: 0.007s max: 0.013s std dev: 0.00030s window: 1111
