練習一：

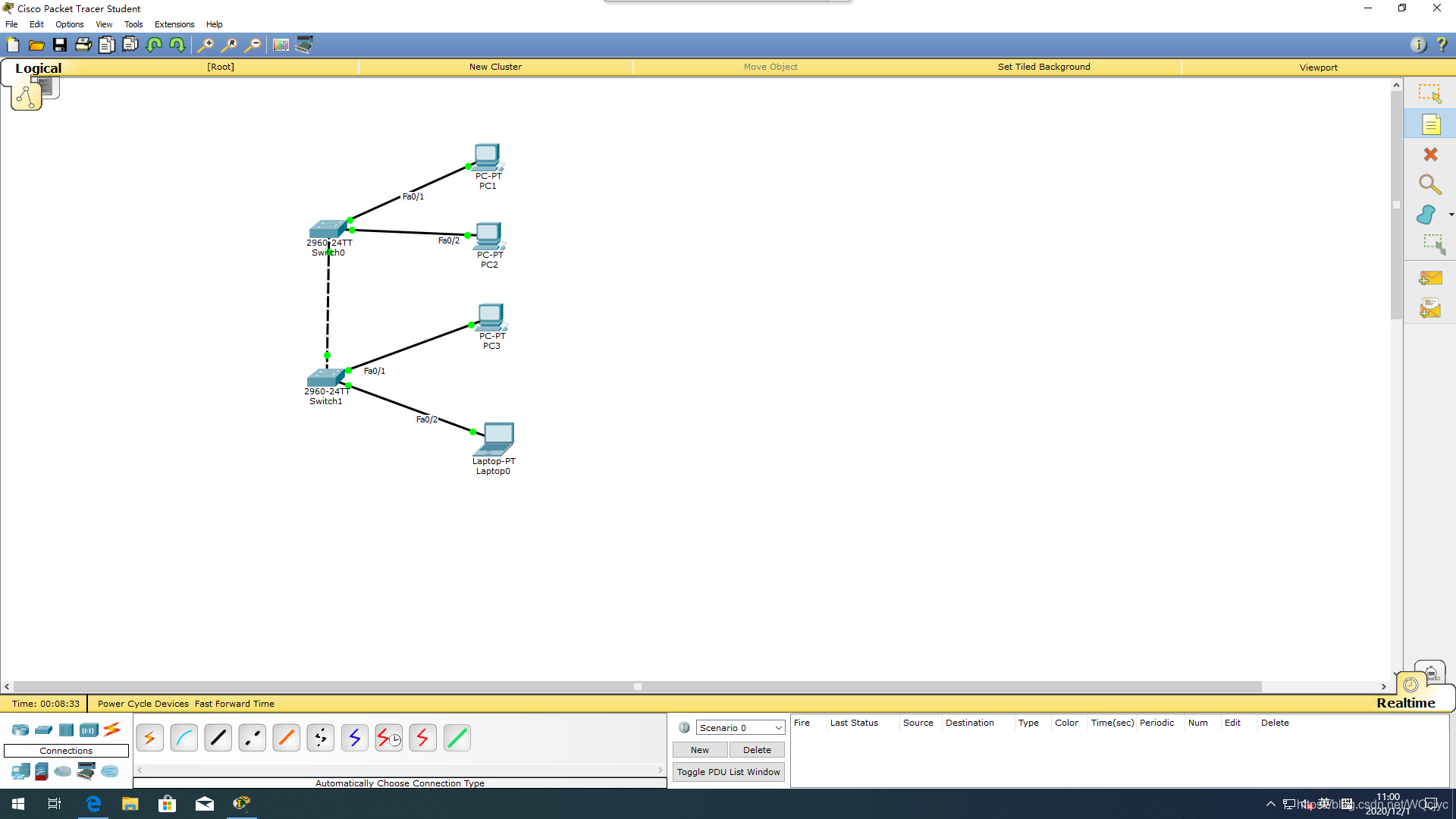

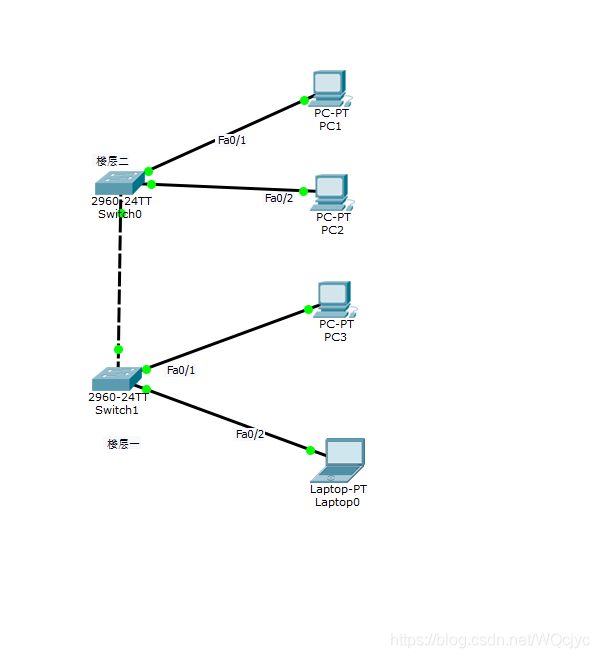

1.對等網路組建拓撲
2.使用右側面板第二項Place Note注釋交換機，注釋完畢后可以選擇第一項Select調整注釋位置，本實驗根據拓撲在Switch0和Switch1的下方分別注釋樓層1和樓層2

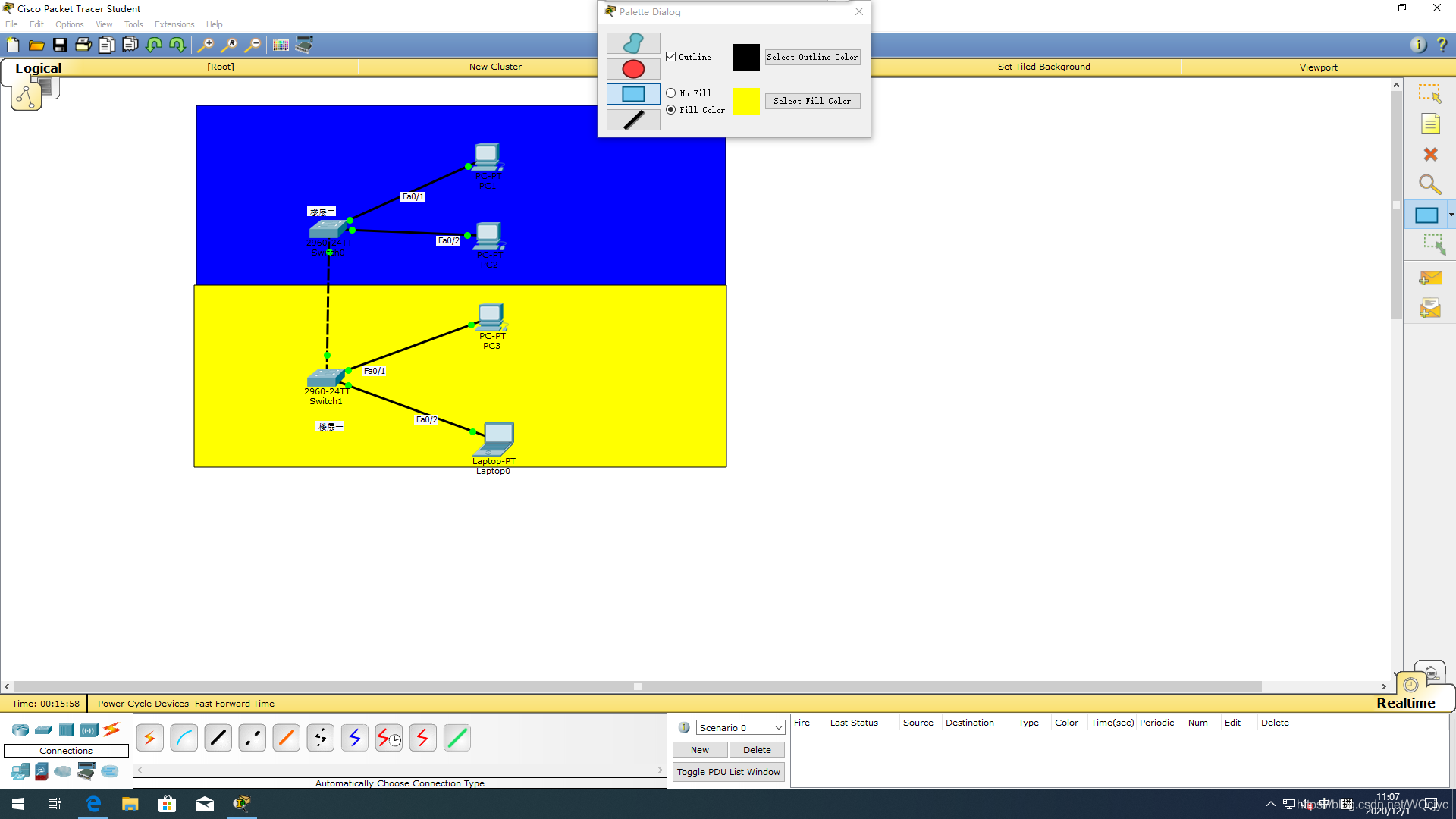

3.使用右側面板第四項調色板對話框填充作業區，區別樓層一和樓層二的以太網路，單擊下拉按鈕，該下拉框包括繪制矩形，原型，線性，和不規則形狀填充色，
本次利用矩形繪制藍色對話框放置在樓層二，黃色填充矩形放置樓層一

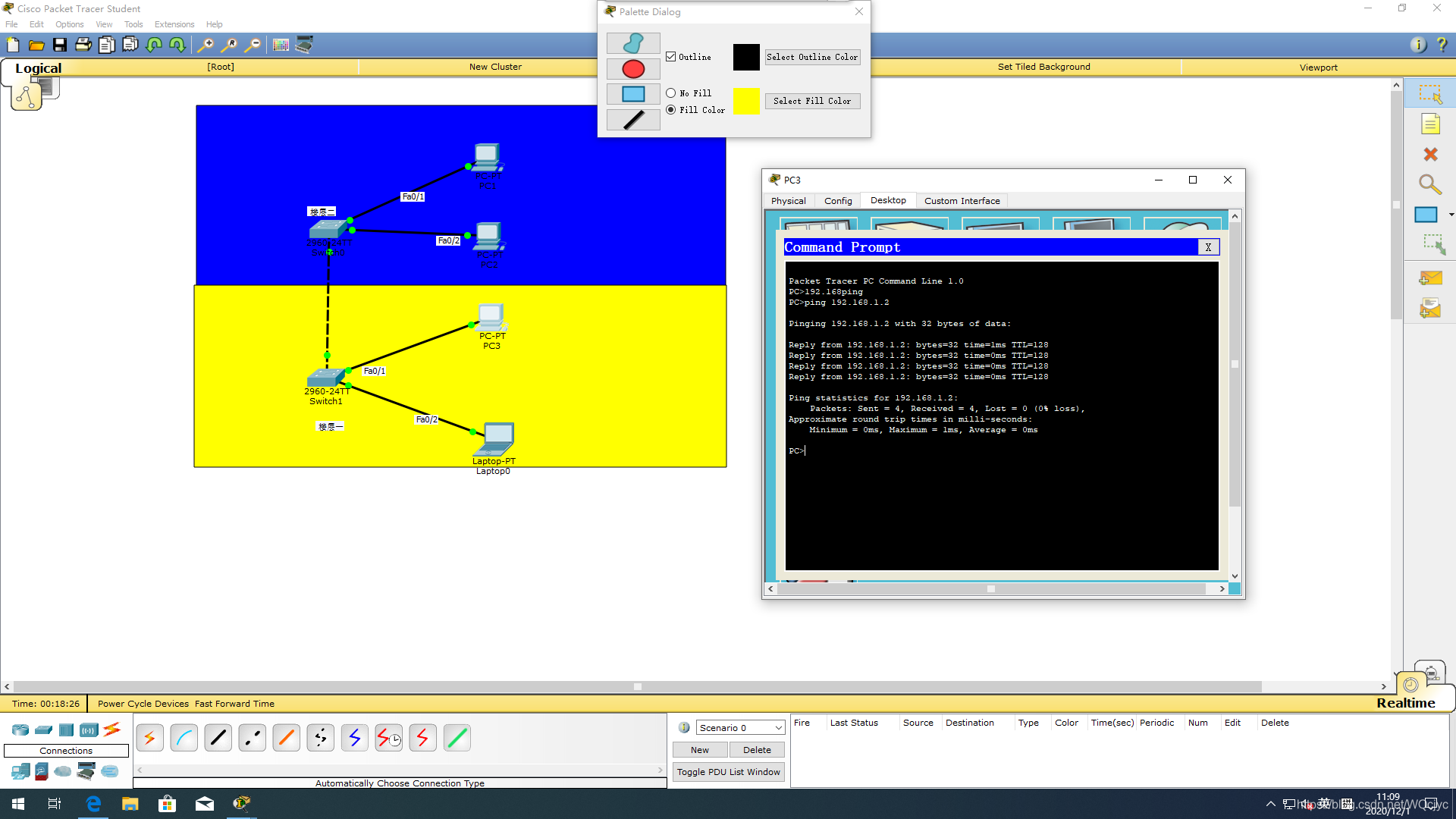

4.配置PC0和Laptop0的IP地址，地址如圖，驗證成功也如圖
練習二：組建局域網
1.配置無線路由器WRT300N
新建空白作業區，首先在網路設備大類選擇無線設備并將其拖拽至空白作業區

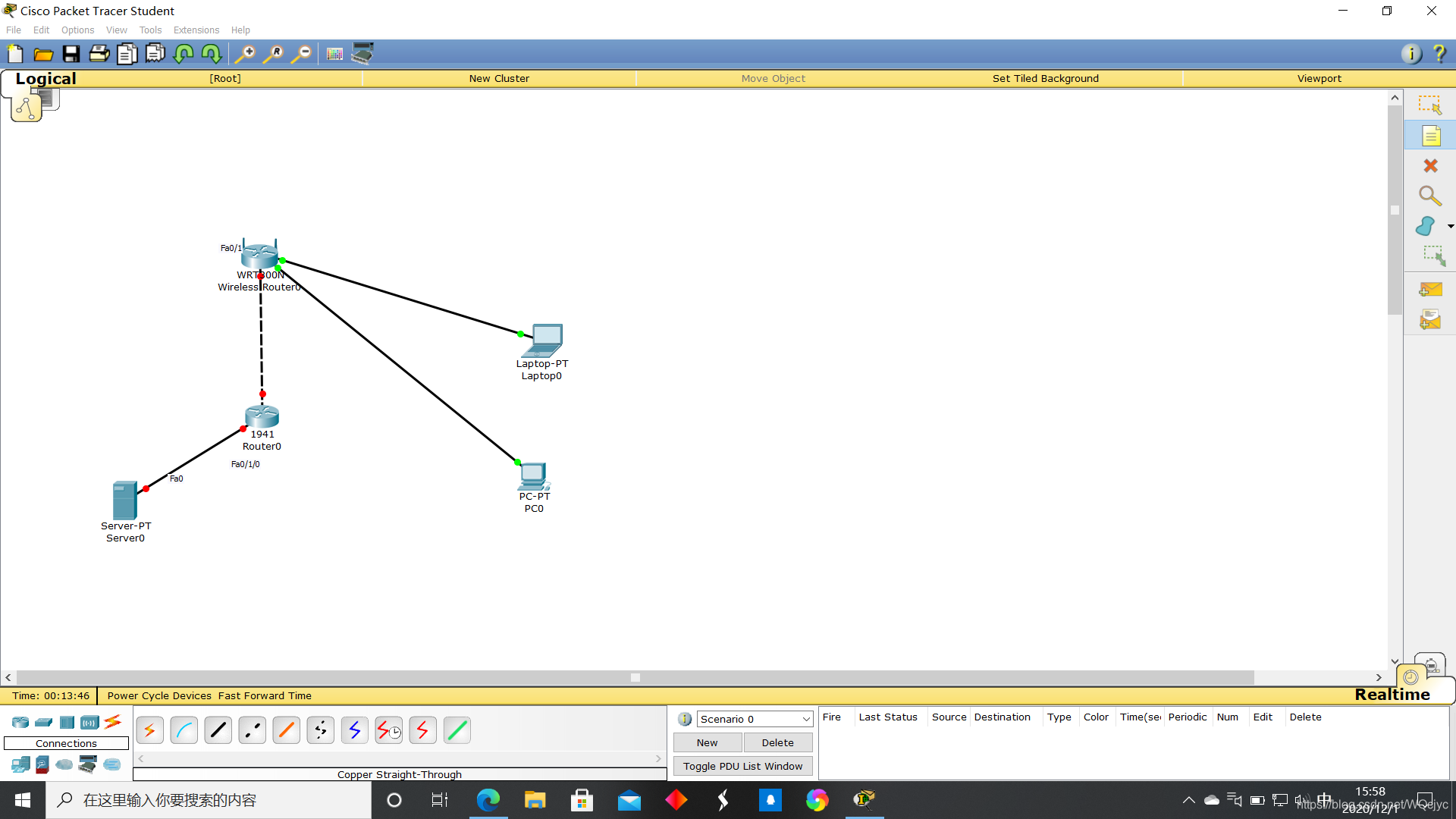

2.建立本實驗拓撲
3.配置網路終端

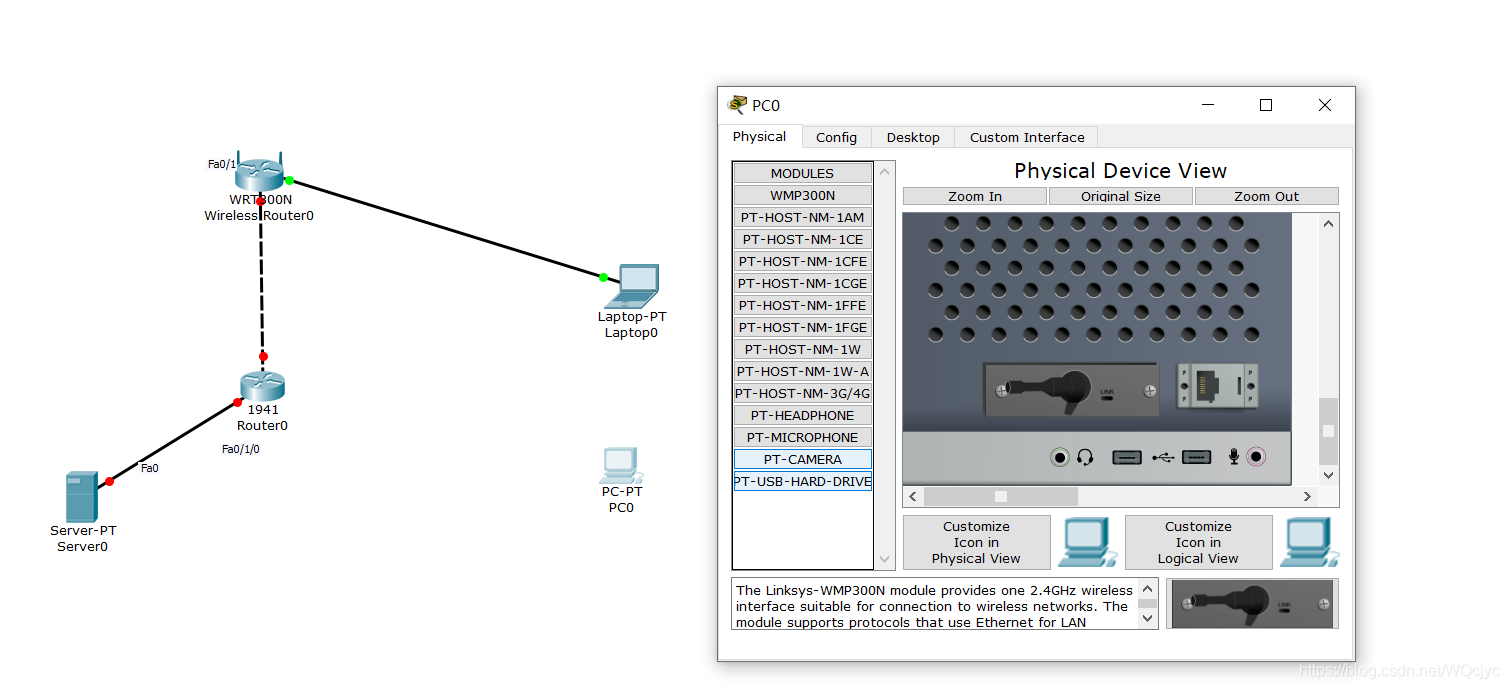

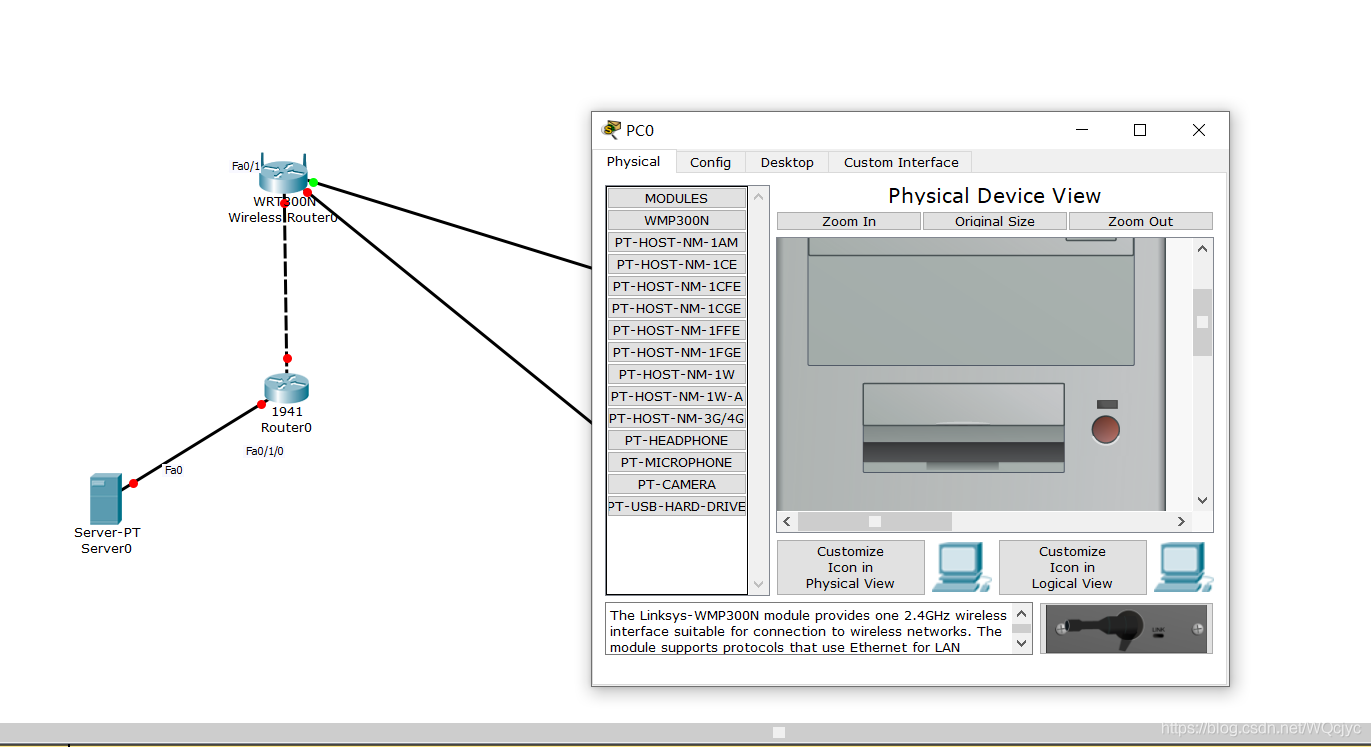

添加無線網卡至計算機，拖拽PC至作業區，單機PC圖示，打開配置頁，選擇“Physical”標簽頁，在右側“Physical Device View”標簽頁，單機Zoom In，下拉滾動條，單擊計算機電源按鈕關閉，注意必須關閉按鈕才能添加無線網卡，
4.通過下拉滾動條找到計算機網卡，向左拖拽計算機網卡到Modules處，找到Modules列第二個WMP300N無線網卡，將其拖動替換有線網卡，最后重新打卡計算機電源，

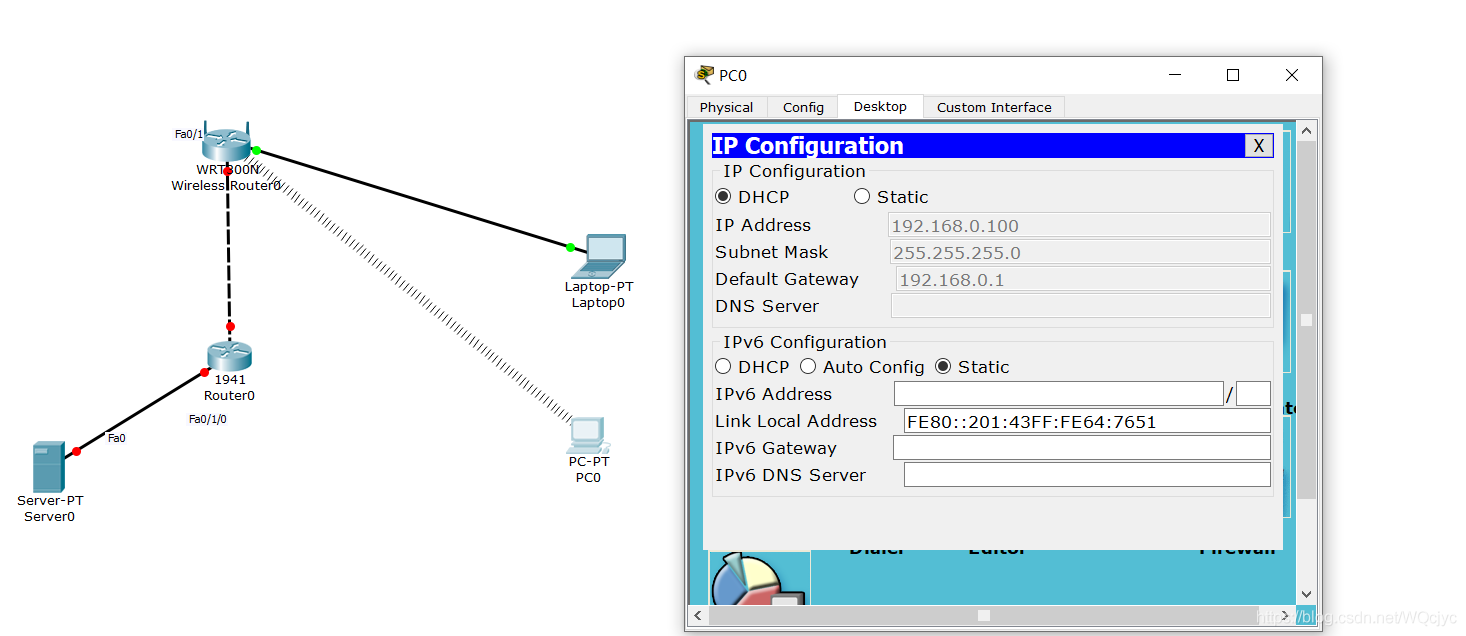

5.切換Physical標簽至Desktop，將IP地址從靜態修改成自動獲取

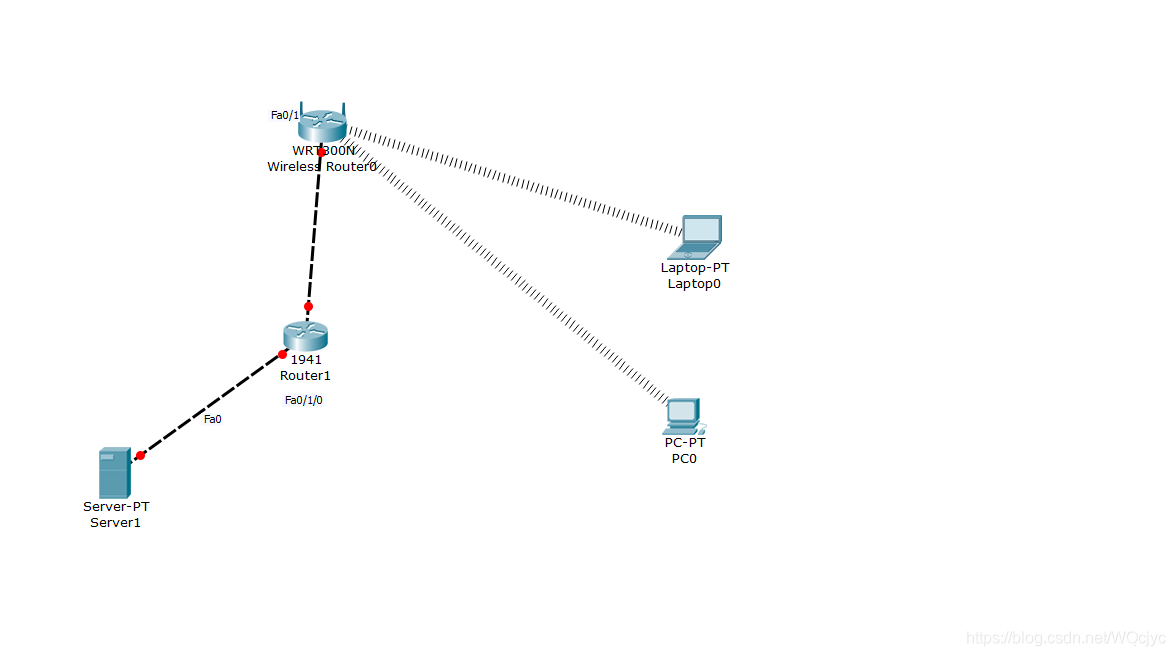

6.根據任務拓撲圖組建完畢局域網，按同樣的方法設定Laptop的無線網卡，依照拓撲圖的埠將無線路由器Fa0/1鏈接另外一臺1941的路由器的埠Fa1/0,將1941路由器按埠所示鏈接服務器Fa0
