福建中煙RFID托盤運輸環節的出入庫管理-有解無憂

1.專案設計

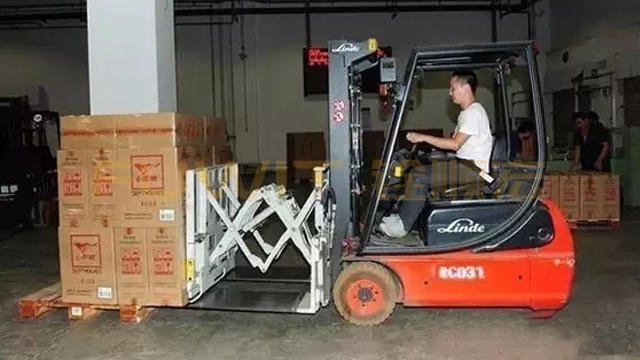

在木托盤上加一張帶有RFID芯片的紙滑托盤，利用專用推拉器RFID智能叉車將紙滑托盤連同放在其上面的整托盤卷煙叉起，經過出庫掃描儀掃描芯片資訊后裝車，便完成了基于RFID托盤運輸環節的出入庫作業，

基于工業的RFID托盤運輸管理系統在送貨車單件滿載卷煙1600件，按紙滑托盤卷煙24件/托盤，上下兩層左右兩垛，一個橫切面四托盤的裝載模式，可裝載卷煙64托盤1536件，裝載率達96%，比傳統托盤聯運960件的裝載率提升了60%，裝車環節用工減少了3人，

工業RFID托盤運輸管理系統送貨車到達商業后，先由專用推拉器RFID智能叉車夾取紙滑托盤，并將24件整托盤卷煙連同紙滑托盤推送到木質托盤上，再利用普通叉車接力進行整托盤掃碼，一系列程式后，卷煙在商業環節的入庫作業也已完成，

目前，基于卷煙的RFID托盤運輸管理系統平均每托的卸貨時間約1分鐘，件煙卸貨效率260件/人/小時，紙滑托盤卸貨效率約為300件/人/小時，卸歡訓節用工減少了2～3人，

RFID托盤運輸管理系統,RFID智能叉車,RFID庫存盤點

2.專案背景

從傳統托盤到紙滑托盤，行業提出了工商卷煙整托盤運輸“三統一”(托盤尺寸統一、碼垛方式統一、電子標簽應用統一技術引數和資料格式)的要求，

基于福建中煙的RFID托盤運輸管理系統來說，龍巖公司的高架庫和傳統托盤規格標準與廈煙公司不同，廈煙公司內部的一區和二區高架庫卷煙堆垛方式和托盤標準也存在差異，

如果按“三統一”要求實作托盤聯運，福建中煙將面臨巨大的改造難題和巨額的資金投入：前期一次性改造費用在億元以上;每年運輸費用與目前相比將翻番，年增加運費在億元以上;改造工期較長，且改造現場對生產經營影響較大，

3、基于超高頻RFID托盤運輸管理系統

在進行了大量調研、分析和試驗的基礎上，福建煙草工商企業決定將卷煙紙滑托盤聯運與行業“三統一”要求結合起來，

他們采用的是銓順宏超高頻RFID托盤運輸管理系統解決方案，是內帶RFID、厚度為1mm左右、重量約1kg的牛皮紙質托盤，具有較高的韌性，并能回收重復使用；裝卸搬運紙滑托盤的RFID智能叉車，是由普通叉車和推拉器屬具組裝而成的推拉器RFID智能叉車；采用24件/托盤組垛模式，

4、技術優勢

基于超高頻RFID托盤運輸管理系統相較于傳統托盤運輸的優勢主要表現在三方面：

1）解決了托盤標準不統一

采用紙滑托盤作為載體，起到了不同標準托盤轉換器的作用，真正實作了托盤標準的無縫對接，RFID托盤運輸管理系統無需更換或采購傳統托盤，也無需改造高架庫，

2）解決了裝載率低下

相較于傳統托盤聯運偏低的裝載率，RFID托盤運輸管理系統聯運可以達到96%的裝載率，大大降低物流運輸成本，

3）便于回收和整理

基于RFID托盤運輸管理系統相較于傳統托盤，其體積小、重量輕，回收、整理和倉儲都相對簡便，相關費用明顯低于傳統托盤，

對于工商企業而言，采用RFID托盤運輸管理系統，除了需增加投入專用推拉器RFId智能叉車、紙滑托盤外，其余硬體需求與傳統托盤運輸一致，無需另外投入；具有傳統托盤運輸流轉高效、保護卷煙質量的優勢;紙滑托盤易于整理、儲存和回收，

5、RFID托盤運輸管理系統專案意義

密切協同確保高效運行，在卷煙RFID托盤運輸管理系統聯運作業開展程序中，福建煙草工商企業密切協同、攻堅克難，及時發現問題，并有效解決問題，

在前期規劃方面，他們重點做好專用推拉器RFID智能叉車、地埋、月臺、場地等設備設施配置和改造，以及推拉器叉車駕駛員培訓等作業;在后期運作方面，則側重于裝卸效率提升、卷煙發貨節奏調整等銜接作業，

他們在具體操作中還攻克了紙滑托盤位移、垛煙不穩定等技術難題，有效提升了卷煙紙滑托盤聯運整體效率，基于卷煙RFID托盤運輸管理系統程序中，紙滑托盤的穩定、不大幅位移對垛煙裝卸和入庫起著重要作用，

為此，福建中煙通過改進紙滑托盤的材質，強化推拉器RFID智能叉車駕駛員操作技能等措施，確保了紙滑托盤在入庫前放置、整托盤裝卸、運輸程序中不變形、不大幅位移，

在垛煙固定方式上，RFID托盤運輸管理系統主要考慮整托盤卷煙在推拉器叉車裝卸操作環節和運輸環節保持穩定，工商雙方共同研究和實踐，通過多種材料的測驗，發現使用塑料薄膜纏繞垛煙確保穩定，在操作效果、便利性和經濟性等綜合表現上均優于其他材料，

一系列技術難題的解決，使福建煙草卷煙托盤聯運的運行效率和質量大大提高，工業單車裝載時間從原來的180分鐘縮短至90分鐘;商業單車卸貨時間從150分鐘縮短至70分鐘左右，卸貨作業效率明顯提高，操作工的勞動強度明顯降低，

RFID托盤運輸管理系統的聯運范圍和聯運量也呈擴大和增長趨勢，截至目前，福建中煙已與全省9家地市級商業公司的8家(南平市煙草公司因技改未開展)實作了卷煙RFID托盤運輸管理系統聯運，

今年1月至7月，福建中煙RFID托盤運輸管理系統發貨突破14萬箱，其中，發往泉州市公司和廈門市公司均超過4萬箱，

每月聯運量均以較大比例持續增長，紙滑托盤卷煙當月發貨量由1月份的1382箱增加到7月份的56917箱，

同時，紙滑托盤卷煙發貨量占省內地產卷煙發貨量的比例持續提升，其中龍巖市公司和廈門市公司7月份占比90%以上，福州市公司和三明市公司7月份占比80%以上，

基于福建煙草RFID托盤運輸管理系統聯運從最初的實踐和探索，到如今成效漸顯、趨勢向好，得益于中煙商務物流公司領導的啟發和鼓勵，得益于福建煙草工商雙方領導的高度重視和物流高效協同，這也為福建煙草持續完善卷煙RFID托盤運輸管理系統聯運作業提供了前提和保障，

6.應用產品

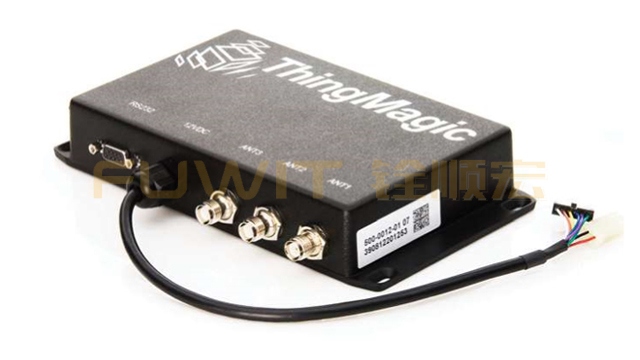

6.1RFID叉車讀寫器

銓順宏 Vega 是一款以ThingMagic優異的M6e-A模組為核心集成的工業級超高頻RFID叉車讀寫器，內嵌高性能M5e UHF RFID模塊，它滿足于惡劣環境作業標準要求用于卡車、叉車和汽車(在車輛讀者模型),非常適合部署在各種各樣的室內和室外應用，一個版本是用于支持應用程式呼叫的最-大容許輸出功率允許歐盟法規，Vega 工業級RFID讀寫器利用當地個人電腦(不包括)通過RS-232串行介面提供命令和控制，滿足IS16949車規的各項嚴苛要求，

廣泛適用于叉車倉儲、物流倉儲、門禁管理卡車、叉車和汽車等細分領域下讀取，

RFID叉車讀寫器，RFID叉車倉儲，RFID智能倉儲

產品優勢

1）支持EPCglobal Gen2（ISO 18000-6C）與抗碰撞，DRM，和先進的抗干擾;

2）三個反向TNC天線埠支持單站50 Ohm天線;

3）9Pin系列連接器,支持RS232與異步資料傳輸速率高達921.6 kbps;

4）2個通用輸入和一個輸出,可以通過Molex連接器;

5）確認滿足車載標準;

6）無誤的Reader性能在車輛與數以百計的標記的資產如工具、電子和IT設備,設備備件，

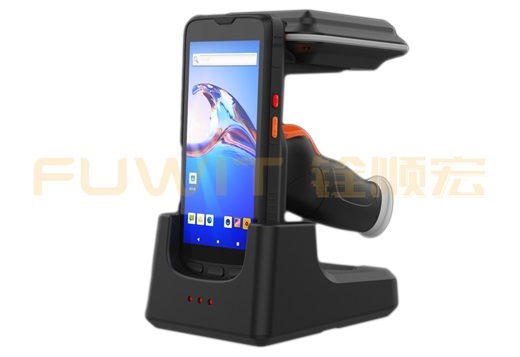

6.2 超高頻RFID手持機

本系統中，手持設備主要用來進行貨物移庫和盤點操作，其涉及到的功能比較多，應用范圍廣，這就對設備中的RFID讀取模塊提出了更高的要求，

銓順宏 W6100 超高頻RFID手持機是一款基于安卓系統開發，集 1D 或 2D 條形碼掃描、4G 全網通、GPRS 、 WIFI、BLUETOOTH 、RFID 功能于一體的便攜式智能資料采集設備；界面友好，操作簡便，集成 ThingMagic 高性能模組，具備高效盤點、遠程掃描、精準讀取等優勢；

適應于倉儲物流、珠寶門店、檔案圖書等多場景應用，

RFID手持機,RFID庫存盤點,超高頻RFID手持機

產品特點

1）簡約機身設計、高清大屏顯示采用簡約機身設計，打在一塊康寧大猩猩 5.5 寸 IPS 高清顯示屏，1440*720 的品目解析度，邊角圓弧設計，兼顧著舒適的握持手感和機器本身的耐摔性，

2）強大快充以及 WiFi 漫游功能配備 9000mAh 聚合物鋰電池可選，續航持久，同時支持快速充電功能，單次充電時長更短，以及強大 WiFi 漫游功能，可實作 Wifi 熱點無縫切換，保持不間斷的網路連接體驗，

3）卓-越的 RFID 讀寫功能、多標簽遠距離讀寫采用全向螺旋天線配合專業掃描手柄以及盾牌，支持超高頻單標簽和多標簽讀取，距離更遠、效率更快、整機性能更加穩定有效識讀距離可高達 20m，

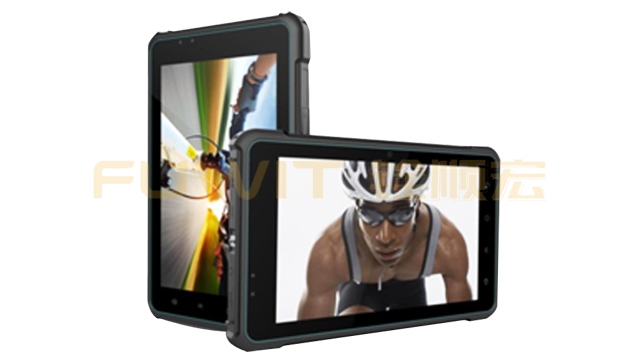

6.3RFID工業平板

銓順宏 W8001 是一款集資料采集、資料處理、無線傳輸等功能為一體的RFID工業平板，采用安卓07.0系統，八核高速處理器，2GB RAM+16GB ROM （可以選配 3GB RAM+32GB ROM ）; 支持 F 128GBTF 卡擴展，存盤容量大，運行速度快，性能穩定，可輕松處理各項任務指令，支持多項任務流暢處理，是移動資訊處理的保障，

W8001 可廣泛應用于制造業管理、政府移動政務、移動警務、資產管理、倉儲物流管理、智能巡檢管理、地理測繪等，

RFID工業平板,超高頻RFUD平板,RFID制造

W8001 采用88寸S IPS高清屏，解析度800*1280, 高清全視角，陽光下可見，并搭配高性能康寧大猩猩三代工業級多點觸控電容屏，用戶可根據實際需求選擇不同功能RFID模塊，可靈活選配 1D/2D 條碼掃描、RFID 、身份證讀取等功能，并通過USB、GPRS、44G、W I I F F I I 、藍牙等多種有線無線通信方式，實作采集資料的快速有效傳輸，W8001 RFID安卓工業平板帶有無線語音和通信模塊，可通過無線網路，登錄互聯網和云端，實作對資料的實時處理、語音通話，

產品性能

1）處理器：八核64位，Coretex-A53，主頻1.3GHz

2）協議：EPCC1GEN2/ISO18000-6C協議

3）作業系統：Android 7.0

4）顯示屏：8寸IPS高清屏，解析度800*1280

5）電池：8000mAh鋰聚合物電池

6）RFID模組：ThingMagic Micro、ThingMagic Nano、國產旗連可選配

7）讀取距離：0-7米距離（與選配RFID模組有關）

8）RF功率：-5dbm~30dbm（與選配RFID模組有關）

9）標簽識讀速率：50tag/s~750tag/s（與選配RFID模組有關）

產品特點

1）全頻段RFID讀寫，功能可選，可選配UHF、HF、LF、NFC、PSAM、CPU卡等功能，不管選擇哪個功能，都能保證讀取迅速；

2）性能穩定，支持RFID雙頻讀寫，各頻段不受干擾，如HF+UHF、雙PSAM+UHF等；

3）人臉識別、身份證讀取功能：前置攝像頭，可以進行人臉面部特征資訊讀取，進行身份識別，同時采用公安部二代證加密模塊，采集和識別二代身份證，進行身份識別，

4）工業級標準、超長續航，達到IP67工業三防等級，抗1.5米自然跌落，8000mAh大容量電池，可連續作業12小時以上，出色適應各種場景及惡劣環境下的移動作業需求，

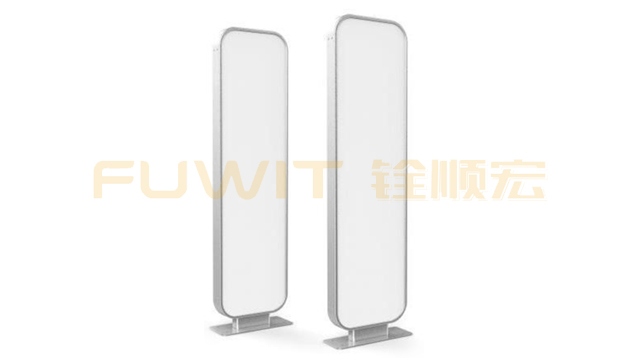

6.4RFID通道門禁

銓順宏超高頻RFID通道門禁系統支持 EPC C1 G2（ISO18000-6C）協議，支持服務器模式實作多通道控制功能，內部集成高增益天線組、基于 ThingMagic 的高速讀寫器及控制模組，擁有高速讀取標簽性能和良好的讀寫區域控制能力，提供標準網路介面，方便連接軟體平臺，產品適用于各類資產安全防盜以及人員考勤管理系統，
