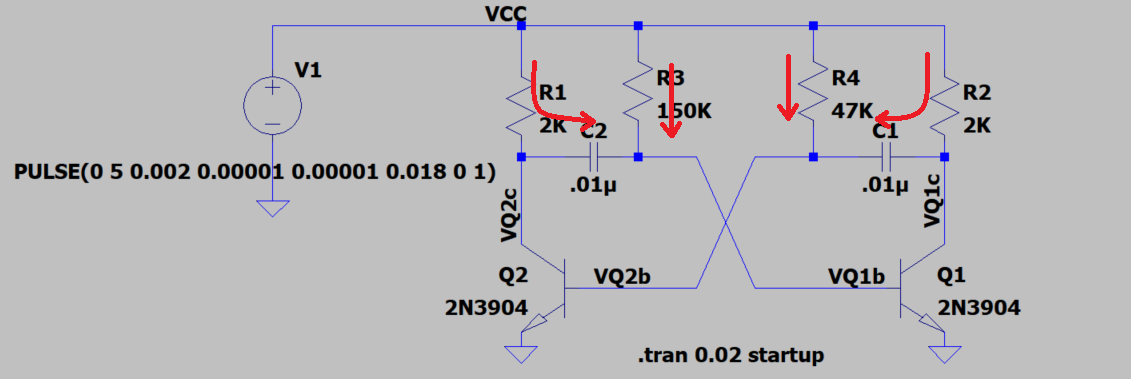

圖1
如上圖1為無穩態多諧振蕩電路（astable.asc）spice仿真電路。

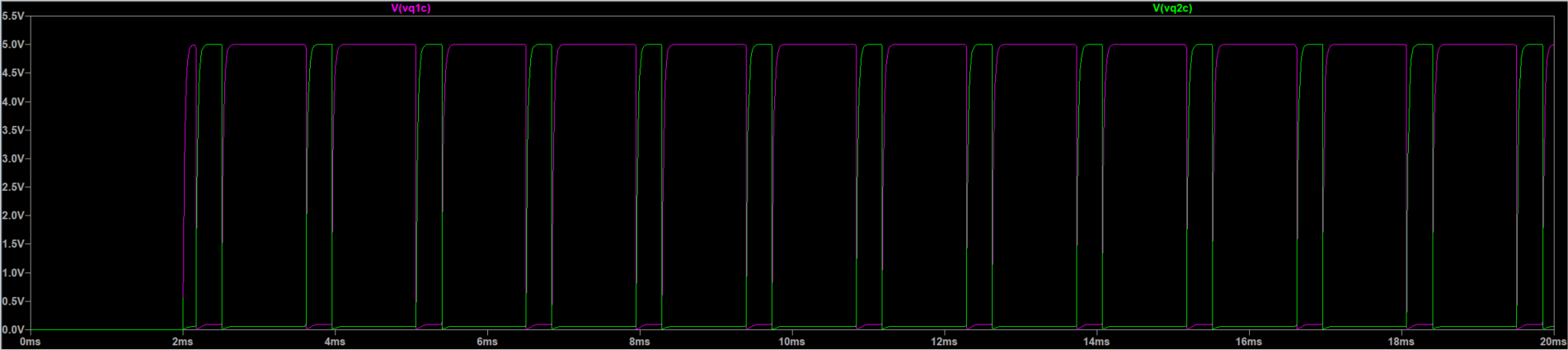

圖2

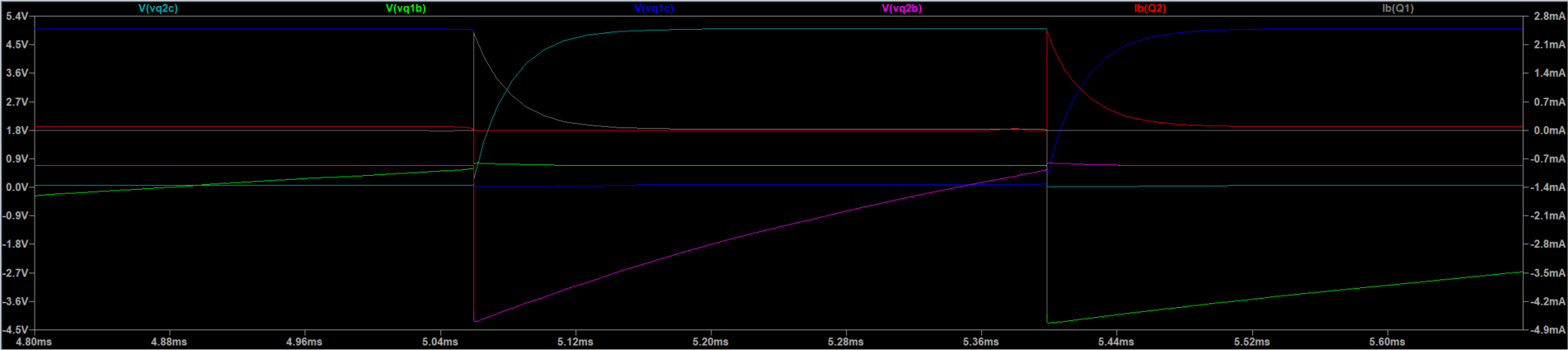

圖3
圖2和圖3是該電路在spice下的仿真結果。
此處不再對多諧振蕩電路作過多介紹，直接進行電路作業程序分析。
上電瞬間，電流流向如圖4。由于R4比R3小，因此Q2的基極電流大于Q1的基極電流，Q2先進入飽和導通狀態。Q2導通后，C2先通過Q2的CE極放電，然后再通過R3對電容C2充電。當Q1的b極電壓充到正偏電壓（約0.7V）時，Q1導通，R4、C1通過Q1的CE放電，Q2截止。當C2放電完成后，又通過R4向C1充電，Q2的b極正偏后，Q2導通，C2放電，Q1截止。電路以此為回圈，輸出方波。

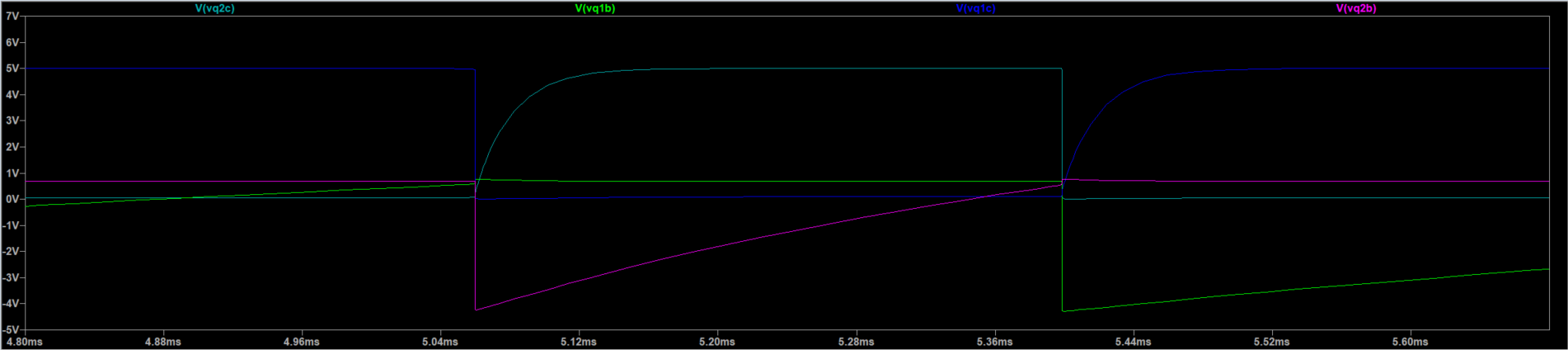

圖4
方波周期的計算：
根據電容的充電特性，其充電時間為t=RC*Ln[(V1-V0)/(V1-Vt)]
如圖5,以C1為例，R4=47K，C1=0.01UF，V0=-4.3V，Vt=0.7V，V1=5V，求得t1=0.77*R4*C1=0.36ms；
同理算得t2=0.77*R3*C2=1.155ms;
因此輸出波形的周期 T=t1+t2 = 1.515ms。

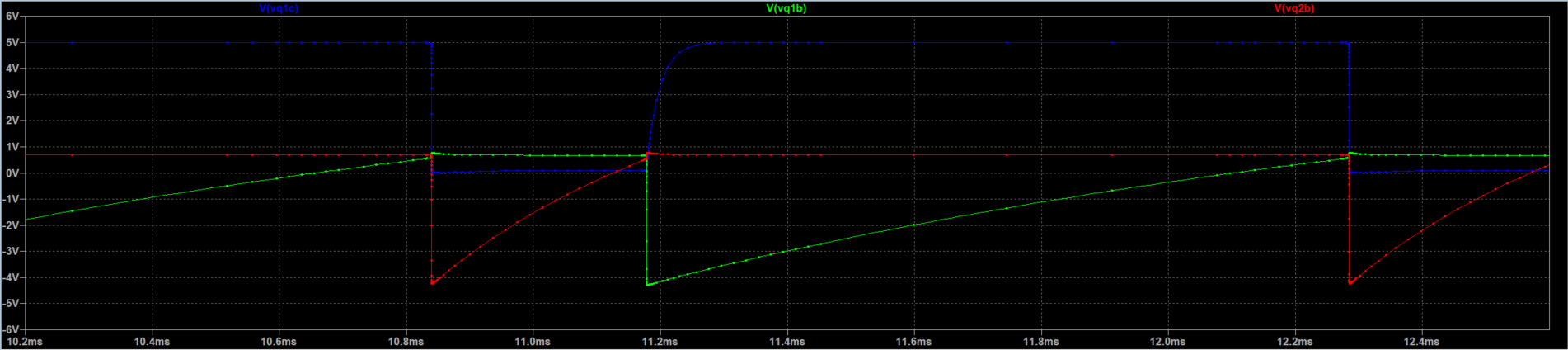

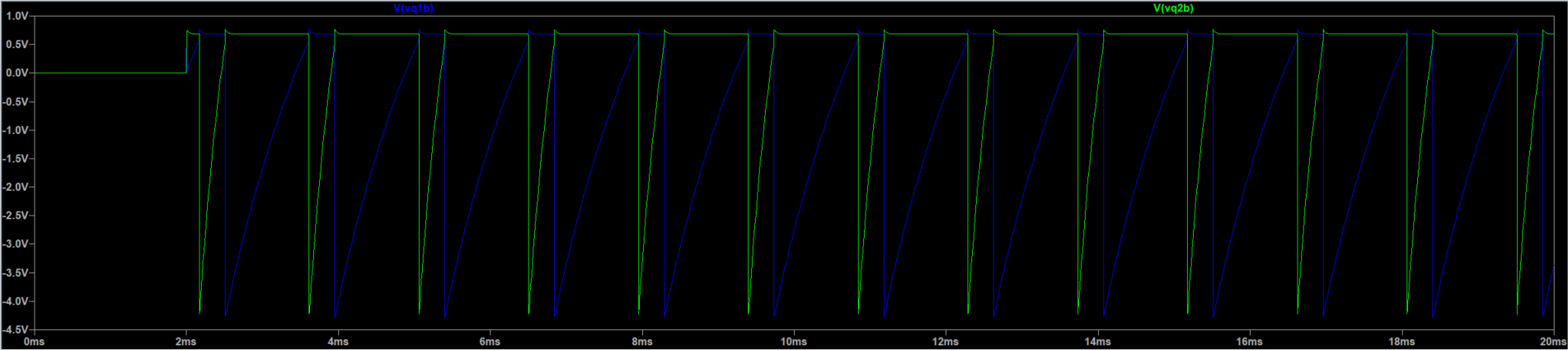

圖5
