本次參考為Zedborad開發板

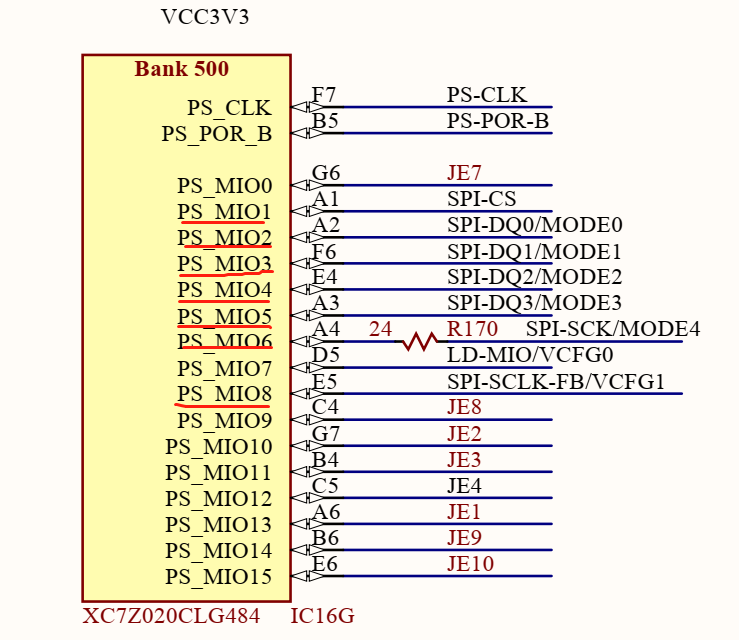

Flash原理圖：
根據Flash原理圖，管腳配置如下：

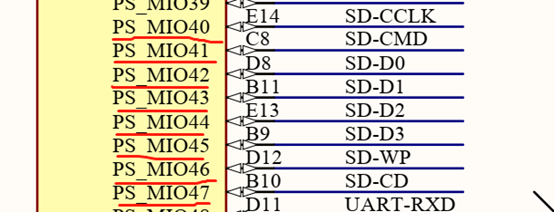

SD卡原理圖：

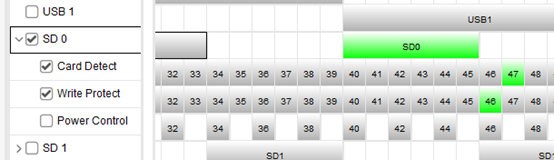

根據SD卡原理圖，管腳配置如下：
本次要固化的程式作用是列印串口和點亮PL端的8個led燈和MIO7腳的led燈，SDK工程目錄如下：
詳細配置流程：
第一步：

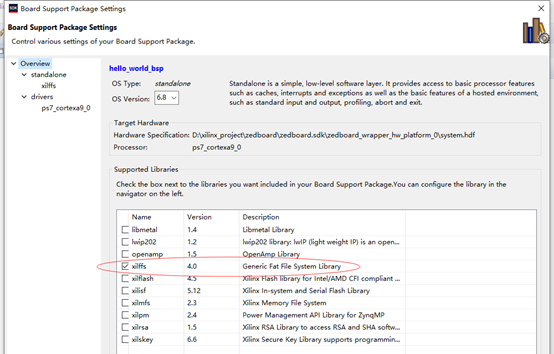

1.Right click on hello_world_bsp and click Board Support Package Settings.
2.Tick to include xilffs click OK (This is required for the next step to create the FSBL).
第二步：Create a first stage bootloader (FSBL).

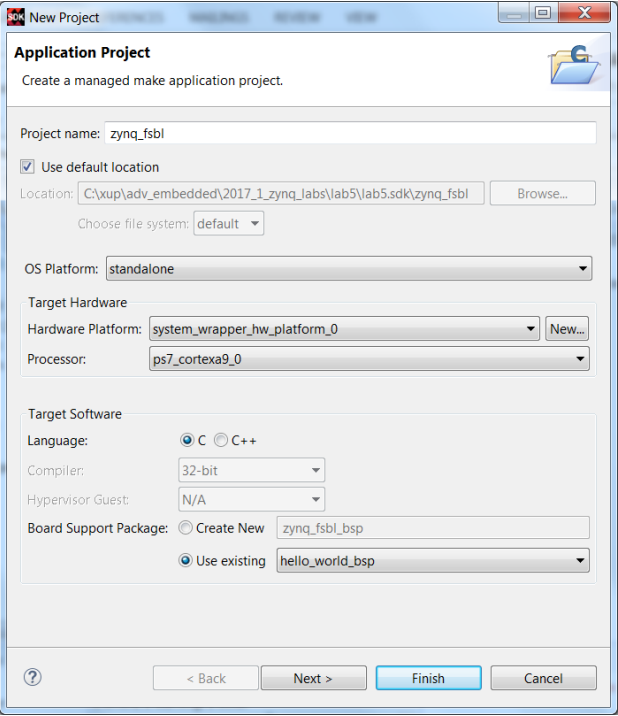

1.Select File > New > Application Project.
2.Enter zynq_fsbl as the project name, select the Use existing standalone Board Support Package option with hello_world_bsp, and click Next.
3.Select Zynq FSBL in the Available Templates pane and click Finish.
(A zynq_fsbl project will be created which will be used in creating the BOOT.bin or MCS file.)
第三步：

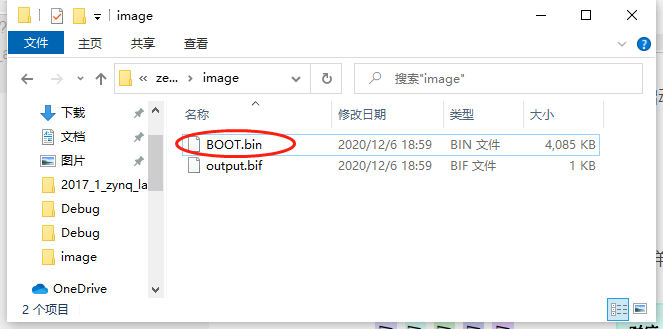

1.可以新建一個檔案夾，比如叫image，用來保存boot檔案，

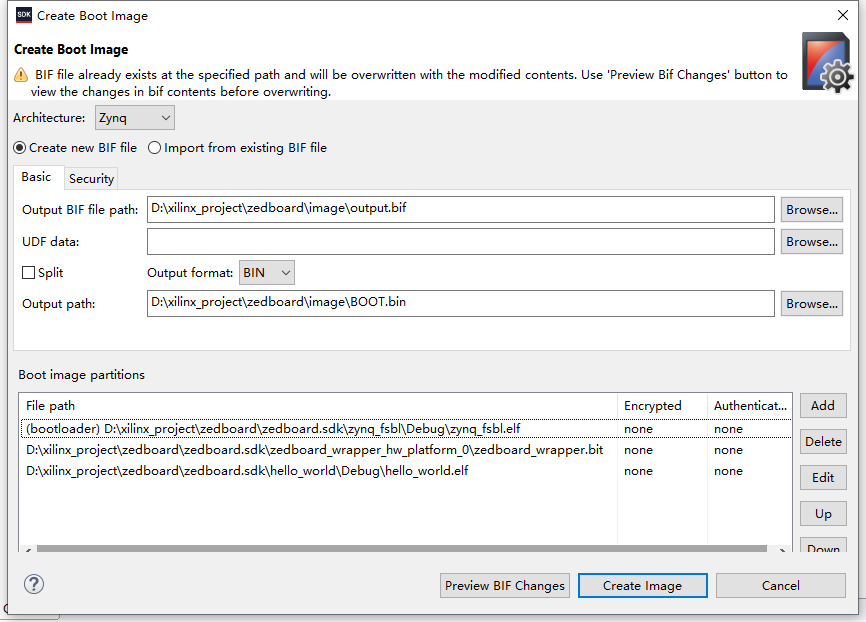

2.In the SDK, select Xilinx > Create Boot Image.
3.選擇輸出bif和bin(MCS)檔案路徑與檔案，

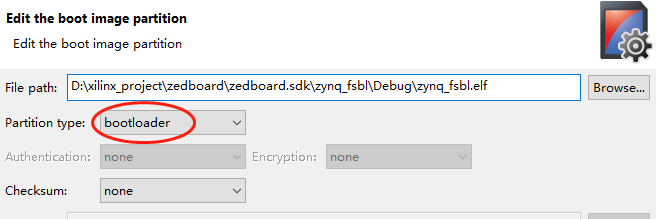

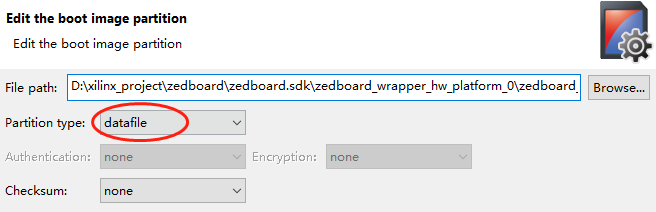

注意：Boot image partitions中的三個檔案的順序和設定要弄好，沒弄好也會有提示，
第四步：（Flash）
1.若是固化到Flash中，先將跳線設定為JTAG模式，

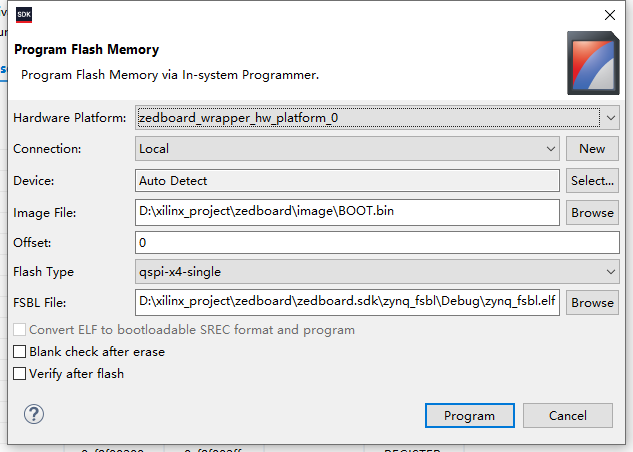

2.Select Xilinx > Program Flash.
3.選擇Image File，offset設為0，Flash Type，FSBL File，點擊Program，
Blank check after erase和Verify after flash可選，弄個寂寞，

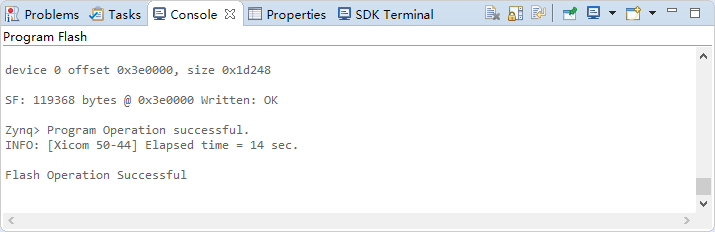

在Console里會顯示很多有用資訊：
4.此時，程式已經固化成功了，將跳線設定到Flash啟動模式，就能行了，
第四步：（SD卡）
SD卡操作只有一步：
1.將產生的bin檔案拷貝到SD卡中，跳線設定為SD卡啟動模式，就行了，
注意：只需要拷貝bin檔案就行，有時候有必要將SD卡格式化(FAT32 formatted)，
附錄：

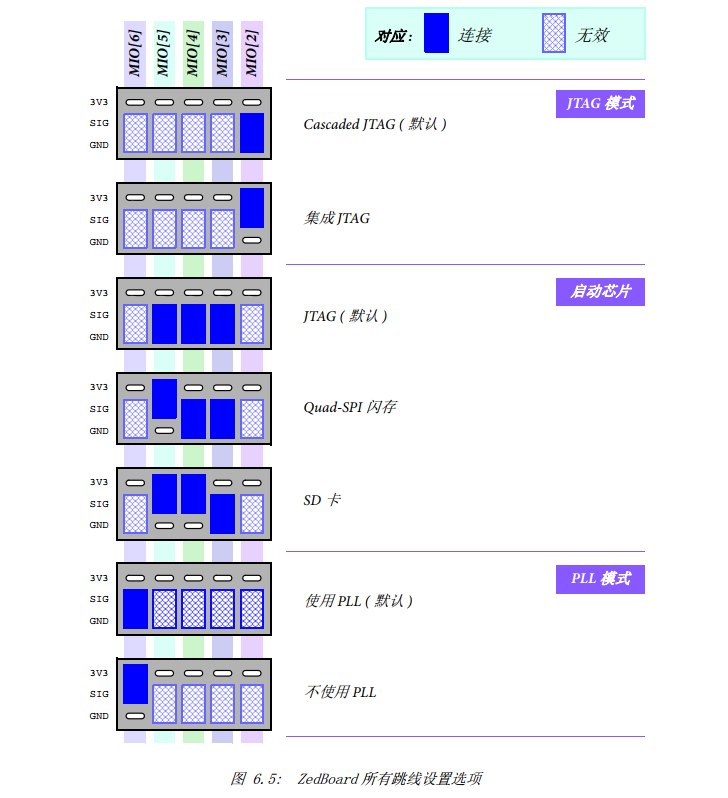

Zedboard跳線設定
下面是zynq白皮書中的介紹，我覺得更方便參考，詳細參考官方檔案，

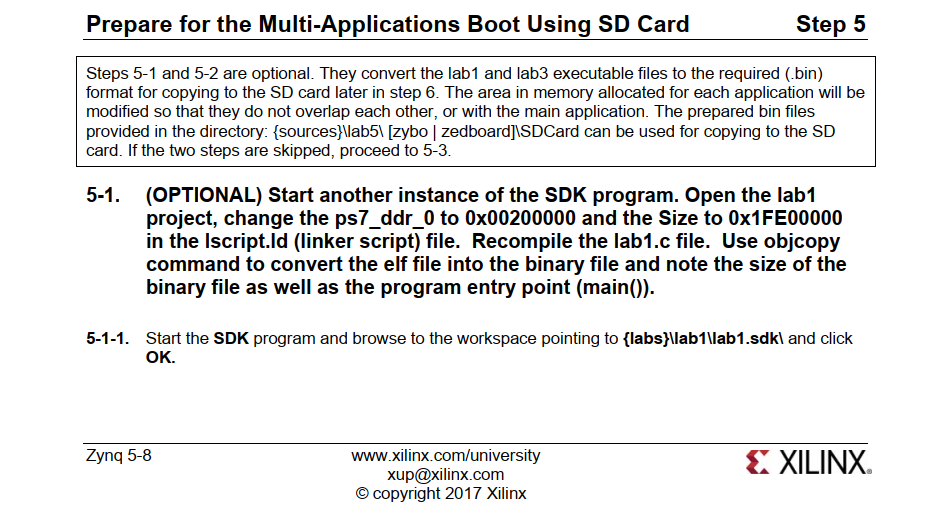

PS：在實驗檔案中，還能用SD卡或Flash引導多應用程式啟動，這部分個人感覺用處不大😀，不寫了，
