TM1640的驅動及代碼

  驅動TM 1640 其實并不困難，我們只需注意1640通訊時的電平變化，及資料傳輸規律首先我們可以看到1640的資料手冊，（完整代碼點擊文章末分享鏈接，自行查找）

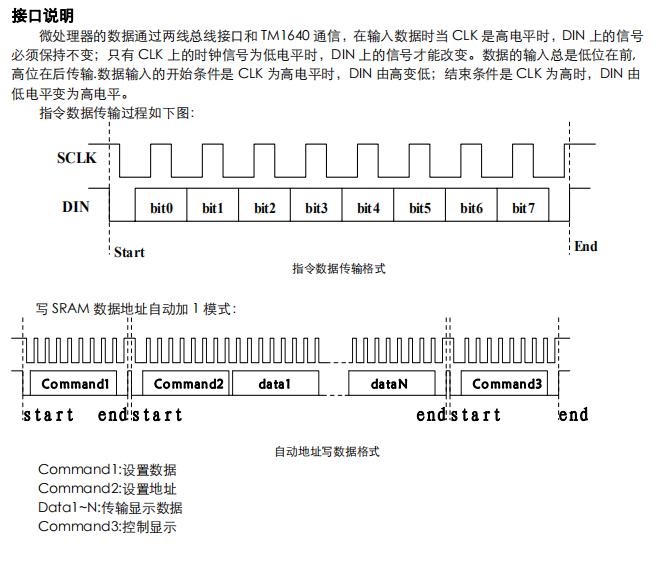

注意資料的輸入條件和結束條件，輸入條件是CLK 為高電平時，DIN由低變高，我們以傳統51單片機為例，寫出TM1640的輸入開始函式；

void TM1640_start ()
{

CLK = 0;			//CLK=0,DIN= 0增加代碼可靠性
DIN = 1;
CLK = 1;
delay_ms(5);       	//5毫秒延時
DIN = 0;
delay_ms (5);
CLK = 0;
delay_ms (5);

}
同樣的結束條件是CLK 為高時DIN電平由低變高，寫出它的結束函式；
void TM1640_stop ()
{

CLK = 0;             //CLK=0,DIN=0防止傳輸的最后以為資料于結束指令沖突
DIN = 0;
CLK = 1;
delay_ms (5);
DIN = 1;
delay_ms (5);

}
我們可以看見TM1640其實并不是真正意義上的總線通訊，它只是通過兩個IO口的電平變化來實作控制；TM1640是將一個八位資料拆分為單個資料進行單個傳輸進行傳輸8次，完成一個資料的傳輸，注意傳輸時的電平變化；寫出其資料傳輸函式；
void send_byte (uint num)
{
uint q;

for (q= 8;q>0;q--)
{
	CLK = 0;
	if (num&0x01)
	{
			DIN = 1;
			delay_ms (5);
	}
	else
	{
			DIN = 0;
			delay_ms(5);
	}
CLK = 1;
num = num>>1;
}
delay_um (5);

}
對于傳輸函式我們還有很多種寫法，就不在這里過多贅述了，
在此以下的代碼都以自動加地址為例，TM1640默認地址自加模式，

因其默認為自加模式，所以可不寫模式選擇函式，但為了大家更好的理解，就寫在下方；
可以從第一張圖中發現，要TM1640正常顯示數碼管，資料傳輸是有順序要求的，

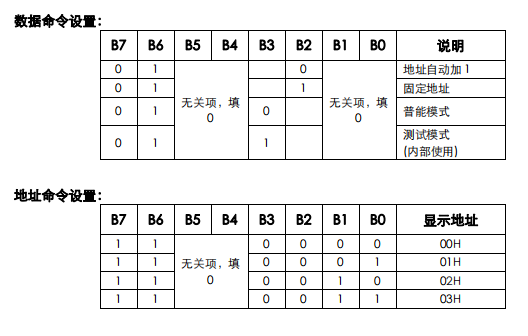

1，設定資料（我們一般只用自加模式0x40，固定地址模式0x44）
其函式為；

void model (uint k)
{

if (k)
{
	TM1640_start ();
	send_byte (0x40);//自動加一
	TM640_stop ();
}
else
{
	TM1640_start ();
	send_byte (0x44);//固定地址
	TM1640_stop ();

}

2,設定地址，地址有16位，分別對應16位數碼管，從上圖可以看見地址位從0xc0~0xcf；地址傳輸并不需要特定函式進行，可用 send_byte ( ) 進行，
例如；

TM1640_start();
send_byte (0xc0);

3,設定傳輸資料，有十六位，每個資料是相互連續的，中間不需要使用 stop（）函式打斷；要知道的是16位數碼管是回圈顯示的，就像單片機資料的左移，右移一樣

void wite_date () //地址自動加一模式
{

TM1640_start ();
send_byte (0xc0);            //輸入首地址
send_byte (num_display[0]);  //輸入個數碼管的顯示資料1~16；
send_byte (num_display[1]);
send_byte (num_display[2]);
send_byte (num_display[3]);
send_byte (num_display[4]);
send_byte (num_display[5]);
send_byte (num_display[6]);
send_byte (num_display[7]);
send_byte (num_display[8]);
send_byte (num_display[9]);
send_byte (num_display[10]);
send_byte (num_display[11]);
send_byte (num_display[12]);
send_byte (num_display[13]);
send_byte (num_display[14]);
send_byte (num_display[15]);
TM1640_stop ();

}
寫這么長是為了后期便以更改每一數碼管的數值，讀者可以進行簡練，

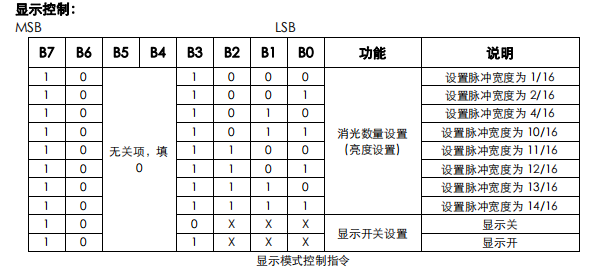

4，顯示控制，其實就是數碼管亮度調節，脈沖寬度越小亮度越高

void led_display (uint f)
{

start ();
send_byte (f);
stop ();

}

對于固定地址模式于地址自動加一模式大致相差不大，但要注意的是固定地址模式同時發生完地址和資料后要用 stop () 函式停止，star ()函式開始后在進行下一位地址和資料的傳輸，

對于TM1640就大致講解到這里，如有疑問可在后方留言，

鏈接：https://pan.baidu.com/s/1ru7SMuWvpc9qvbdrxXw5zg
提取碼：1640
