1、前言

本文主要為了手把手教會大家如何用HaaS100打造一款OLED資訊顯示系統，

眼見為實，眼睛能看見的才是最直觀、最真實、最有體感的，

OLED資訊顯示屏案例可以指引開發者通過OLED顯示展現其智能硬體的資訊，像溫濕度傳感器設備、日歷系統等設備都可以通過OLED顯示，

2、OLED介紹

OLED，即有機發光二極管（Organic Light-Emitting Diode），OLED 由于同時具備自發光，不需背光源、對比度高、厚度薄、視角廣、反應速度快、可用于撓曲性面板、使用溫度范圍廣、構造及制程較簡單等優異之特性，

與LCD相比，LCD需要背光，同樣的顯示，OLED 效果要來得好一些，但是，OLED 的尺寸還難以大型化，不過OLED解析度確可以做到很高，

2.1、OLED模塊引腳

OLED模塊引腳

GND：電源地

VDD：電源正3V3-5V

SCK/D0 ：SPI時鐘線

SDA/D1 ：SPI資料線

RES：OLED在上電的時候需要復位一次

DC：SPI資料/命令選擇腳

CS：SPI片選引腳，低電平有效

2.2、OLED顯存

1.3寸OLED屏驅動IC為SSD1106（與0.96寸OLED稍有不同，SSD1306），SSD1106點陣132*64，SSD1306點陣128*64，都是8頁的顯存，SSD1106每頁132位元組，SSD1306每頁128位元組，

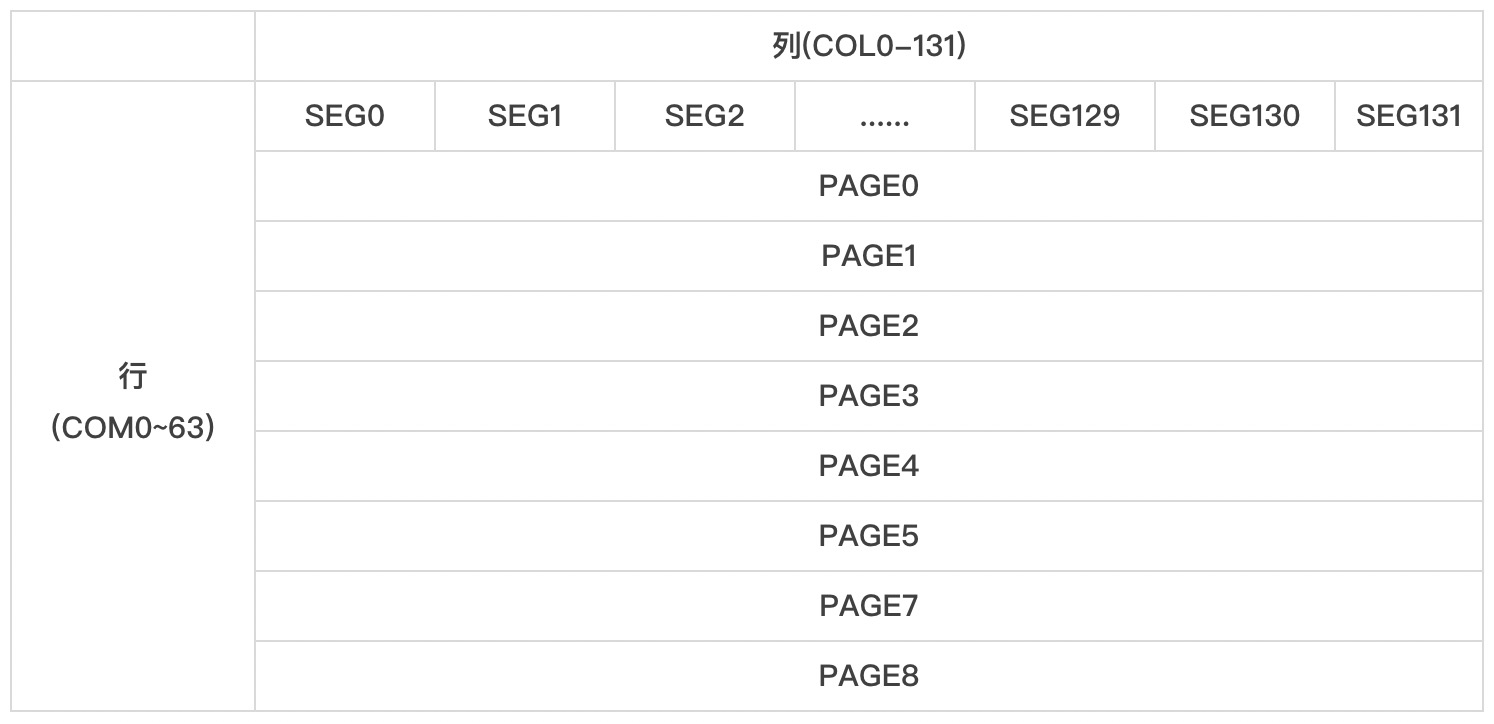

下面看一下其對應關系（SSD1106 1.3寸OLED為例）

3、HaaS OLED資訊屏開發

3.1、HaaS100與OLED模組連接

HaaS100	OLED	說明
GND	GND	電源地
3V3	VDD	接HaaS電源正3V3
GPIO05	SCK/D0	HaaS模擬SPI CLK，上升沿有效
GPIO40	SDA/D1	HaaS模擬SPI SDA
GPIO41	RES	復位引腳，初始化低電平脈沖(1S)
GPIO27	DC	0-命令 1-資料
GND	CS	CS接地

3.2、OLED開發

3.2.1、初始化配置

#define OLED_CLK_PIN	HAL_IOMUX_PIN_P0_5
#define OLED_SDA_PIN	HAL_IOMUX_PIN_P4_0
#define OLED_RES_PIN	HAL_IOMUX_PIN_P4_1
#define OLED_DC_PIN		HAL_IOMUX_PIN_P2_7

static gpio_dev_t oled_gpio;
int oled_gpio_init(void)
{
    //對各個PIN進行初始化
	oled_gpio.port = OLED_CLK_PIN;
    oled_gpio.config = OUTPUT_PUSH_PULL;
    hal_gpio_init(&oled_gpio);
	oled_gpio.port = OLED_SDA_PIN;
    oled_gpio.config = OUTPUT_PUSH_PULL;
    hal_gpio_init(&oled_gpio);
	oled_gpio.port = OLED_RES_PIN;
    oled_gpio.config = OUTPUT_PUSH_PULL;
    hal_gpio_init(&oled_gpio);
	oled_gpio.port = OLED_DC_PIN;
    oled_gpio.config = OUTPUT_PUSH_PULL;
    hal_gpio_init(&oled_gpio);
}

void OLED_Init(void)
{
	//正對OLED驅動IC進行配置
    ...
}

3.2.2、字庫選擇

SSD1106不帶字庫，本示例給出ASCII顯示字符，需要中文顯示，可以進一步探索，原理都是一樣的，

下面是ASCII字符集點陣的陣列庫，一個字符占用12*6點陣，即高度12位*寬度6位，占用12個位元組，

/*
    ASCII字符集-》!"#$%&'()*+,-./0123456789:;<=>?@ABCDEFGHIJ
         KLMNOPQRSTUVWXYZ[\]^_`abcdefghijklmnopqrstuvwxyz{|}~
    */
const unsigned char asc2_1206[95][12]={
    {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
	{0x00,0x00,0x00,0x00,0x3F,0x40,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
	{0x00,0x00,0x30,0x00,0x40,0x00,0x30,0x00,0x40,0x00,0x00,0x00},/*""",2*/
	{0x09,0x00,0x0B,0xC0,0x3D,0x00,0x0B,0xC0,0x3D,0x00,0x09,0x00},/*"#",3*/
    ...
    ...
    ...
};

3.2.3、字串顯示介面

/*
  x->點陣列起點
  y->點陣行起點
  p->顯示字串內容
  size->字庫中每個字符的高度，本例為12
  mode-> 0-反顯 1-正常顯示
*/
void OLED_Show_String( uint8_t x,
                      uint8_t y,
                      const uint8_t *p,
                      uint8_t size,
                      uint8_t mode)
{
	//
    ...
}

3.3、示例效果

后續會有用Javascript 以及小程式開發嵌入式界面開放出來哦，敬請關注

4、開發者技術支持

如需更多技術支持，可加入釘釘開發者群

更多技術與解決方案介紹，請訪問阿里云AIoT首頁https://iot.aliyun.com/
