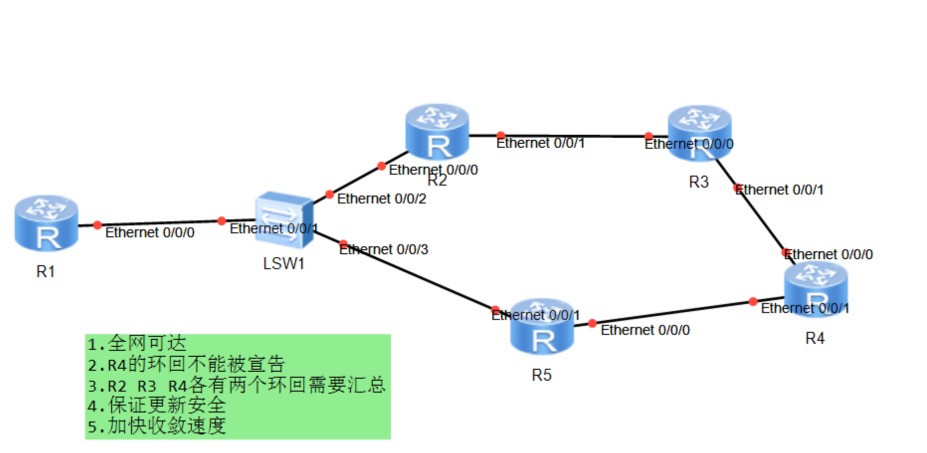

題目
注意：R4環回不能被宣告所以視為邊界路由要撰寫預設指令，因是環回所以是直連，若不為直連則要撰寫靜態預設
環回需要匯總減少路由條目，直連埠均要匯總一遍

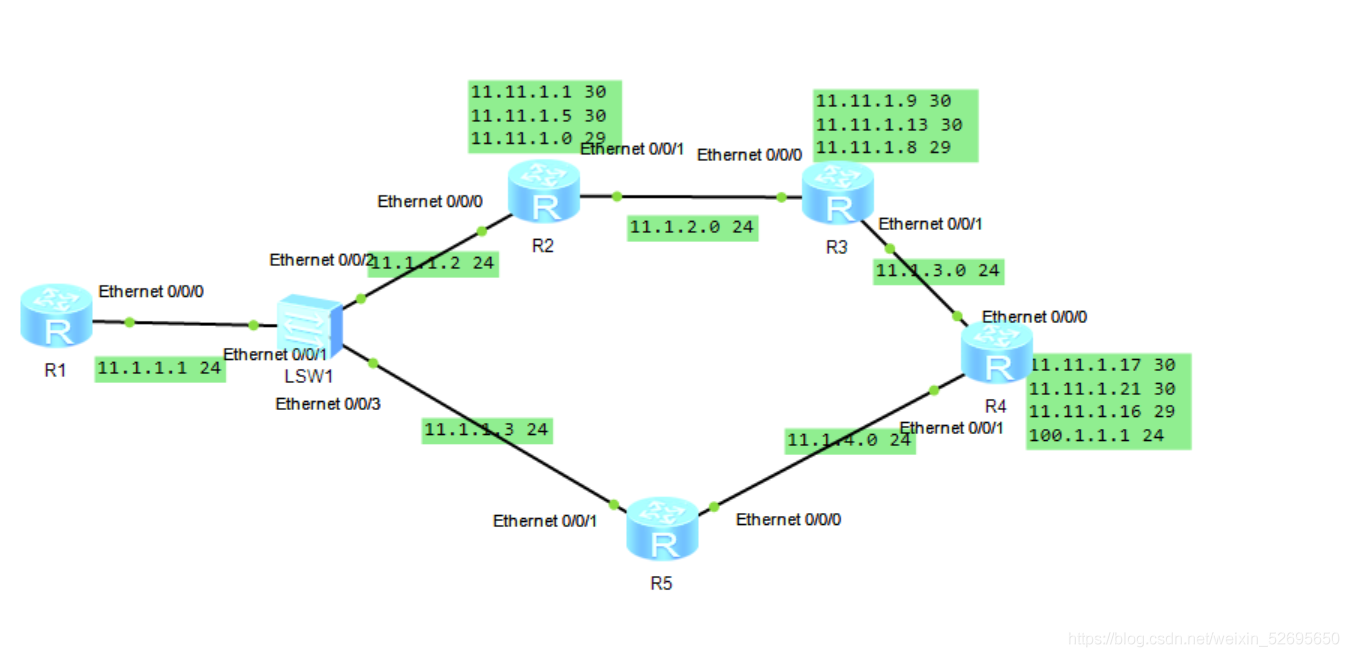

自制圖
配置IP
R1：Ethernet0/0/0 11.1.1.1 24
R2: Ethernet0/0/0 11.1.1.2 24
Ethernet0/0/1 11.1.2.1 24
Look back 11.1.1.1 30
Look back 11.1.1.5 30
R3: Ethernet0/0/0 11.1.2.2 24
Ethernet0/0/111.1.3.1 24
Look back 11.1.1.9 30
Look back 11.1.1.13 30
R4: Ethernet0/0/0 11.1.3.2 24
Ethernet0/0/1 11.1.4.2 24
Look back 11.1.1.17 30
Look back 11.1.1.21 30
Look back 100.1.1.1 24
R5：Ethernet0/0/0 11.1.1.3 24
Ethernet0/0/0 11.1.4.1 24
宣告（我所撰寫的IP均為A類網所以一次性可以被宣告）
R1—R5:
rip 1
version 2
network 11.0.0.0
(均寫一次)
保證安全 所以添加認證
R1:
interface E0/0/0
[1-Ethernet0/0/0]rip authentication-mode md5 usual 8888
R2：
interface E0/0/0
[1-Ethernet0/0/0]rip authentication-mode md5 usual 8888
R5：
interface E0/0/1
[1-Ethernet0/0/1] rip authentication-mode md5 usual 8888
(所有直連埠均要配置，且相同)
匯總
R2
interface g0/0/0
rip summary-address 11.11.1.0 255.255.255.248
interface g0/0/1
rip summary-address 11.11.1.0 255.255.255.248
R3
interface Ethernet0/0/0
ip address 11.1.2.2 255.255.255.0
rip summary-address 11.11.1.8 255.255.255.248
interface Ethernet0/0/1
ip address 11.1.3.1 255.255.255.0
rip summary-address 11.11.1.8 255.255.255.248
R4
interface Ethernet0/0/0
ip address 11.1.3.2 255.255.255.0
rip summary-address 11.11.1.16 255.255.255.248
interface Ethernet0/0/1
ip address 11.1.4.2 255.255.255.0
rip summary-address 11.11.1.16 255.255.255.248
預設路由：
在邊界路由器配置一條預設指令，那么內網的路由器會自動生成一條指向邊界路由器的預設，
R4
rip 1
default-route originate
其余路由均會形成一個指向R4的預設路由
加快收斂速度：
成比例修改計時器時間，切勿修改的過小，所有設備均需修改
[R1]rip 1
[R1-rip-1]version 2
[R1-rip-1]timers rip 15 90 60
