工程簡介

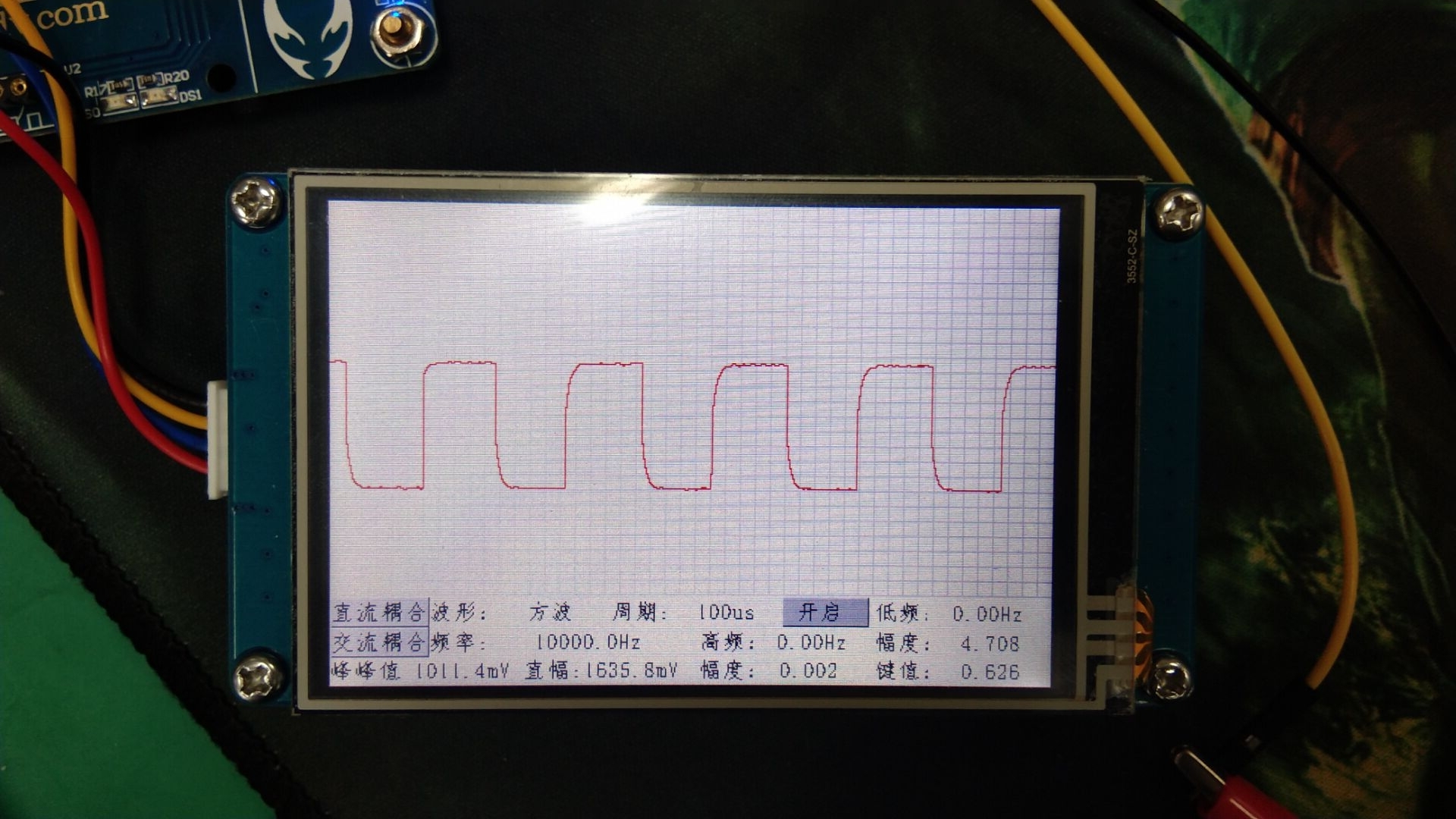

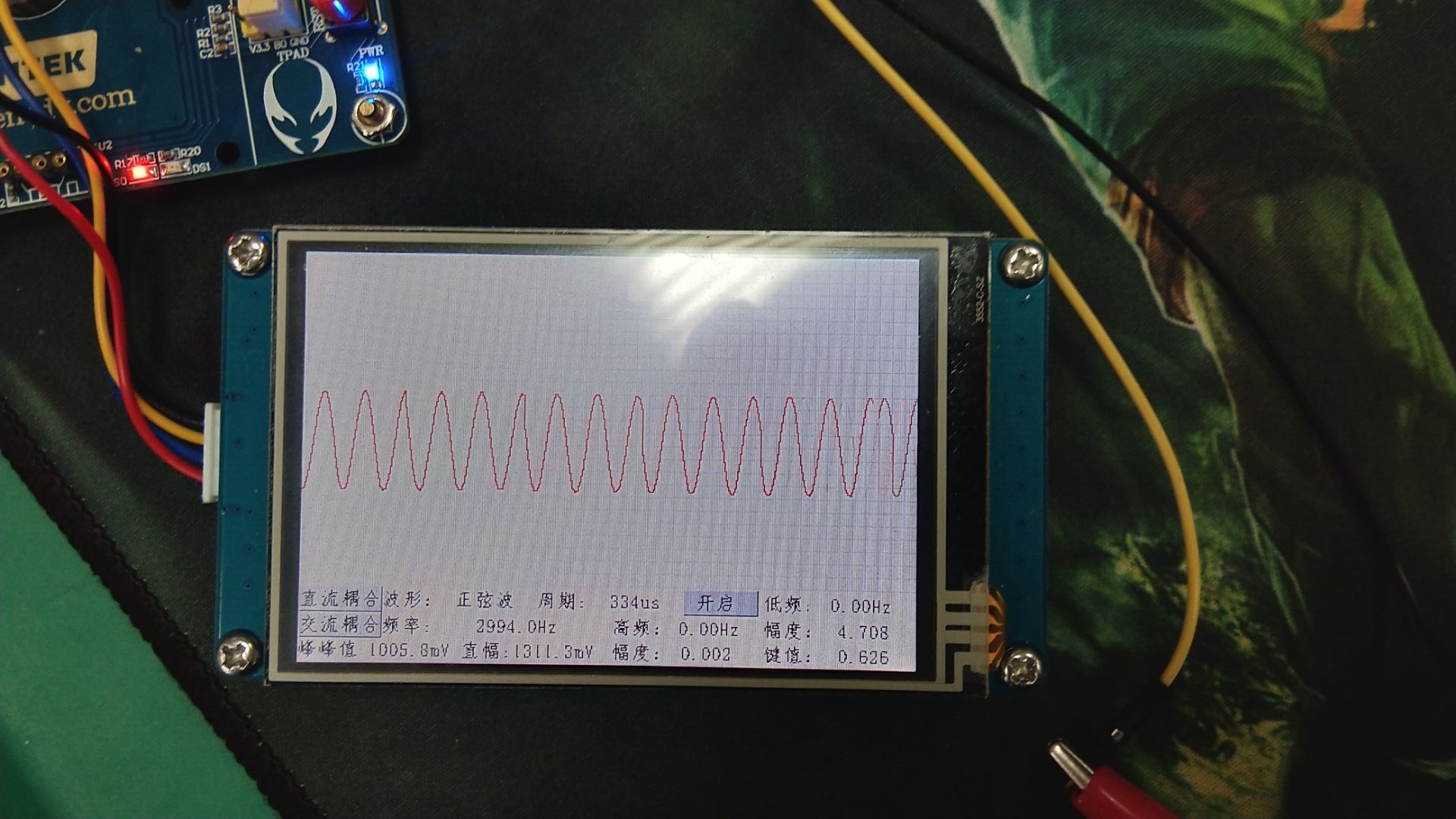

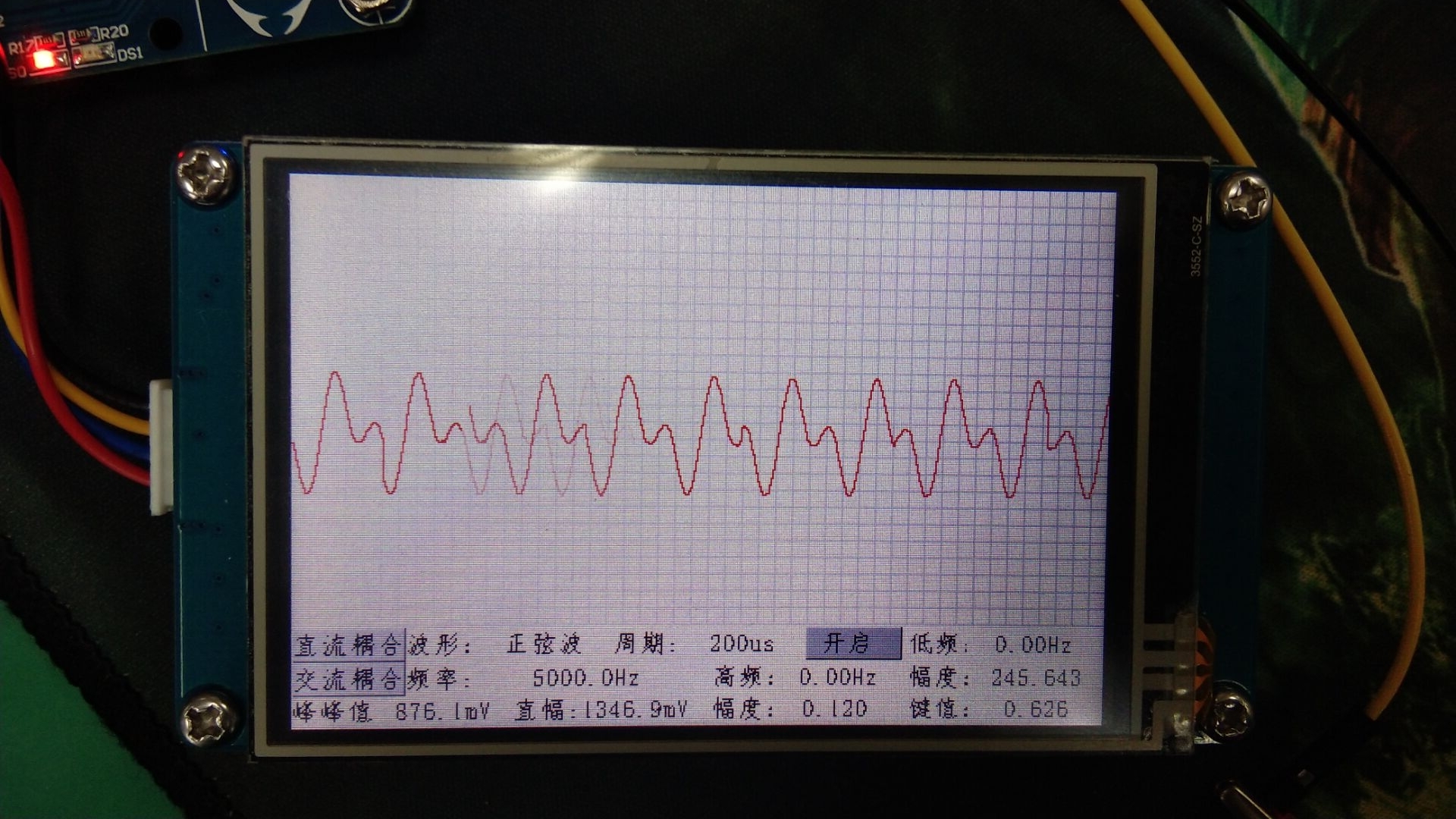

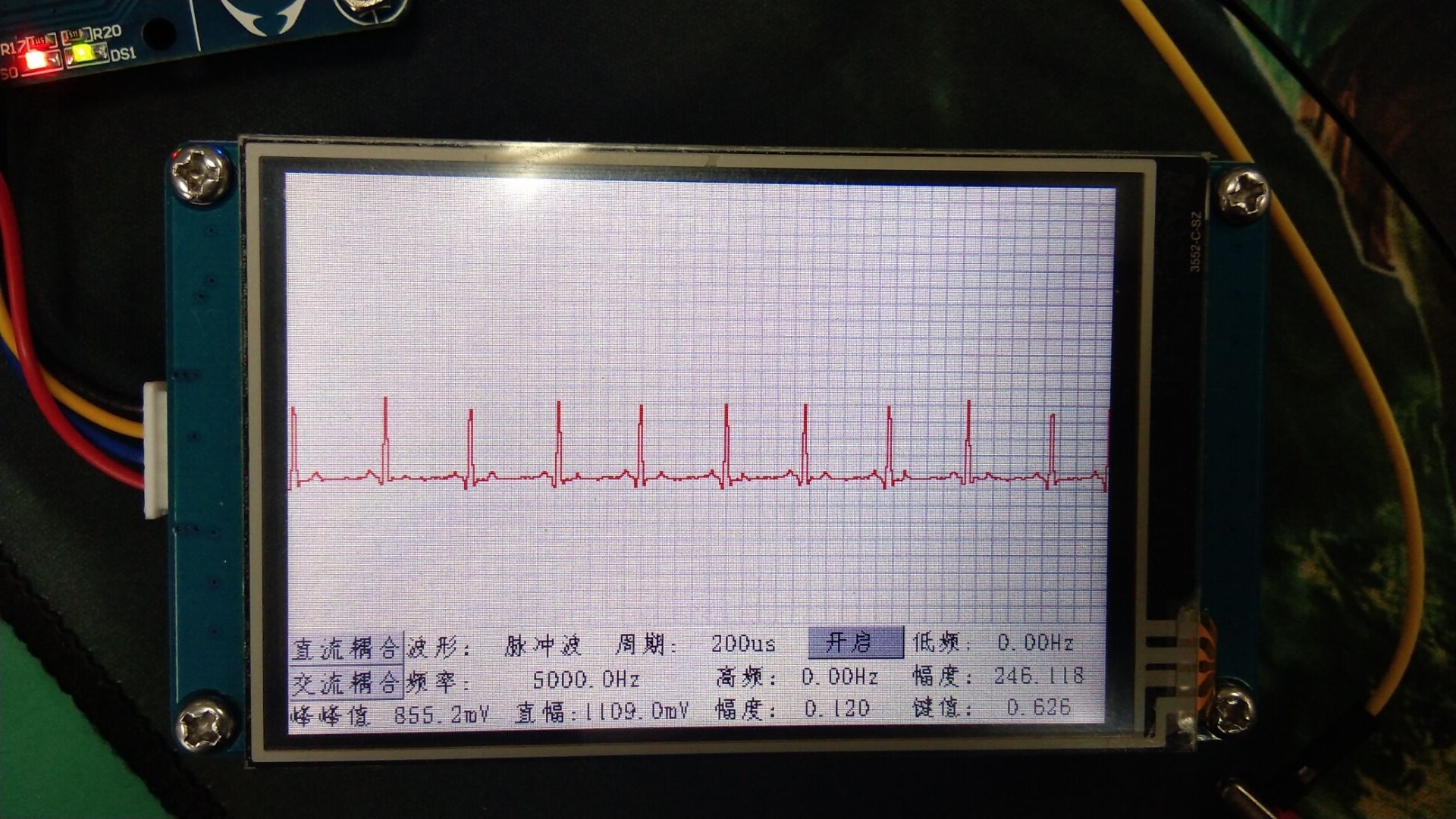

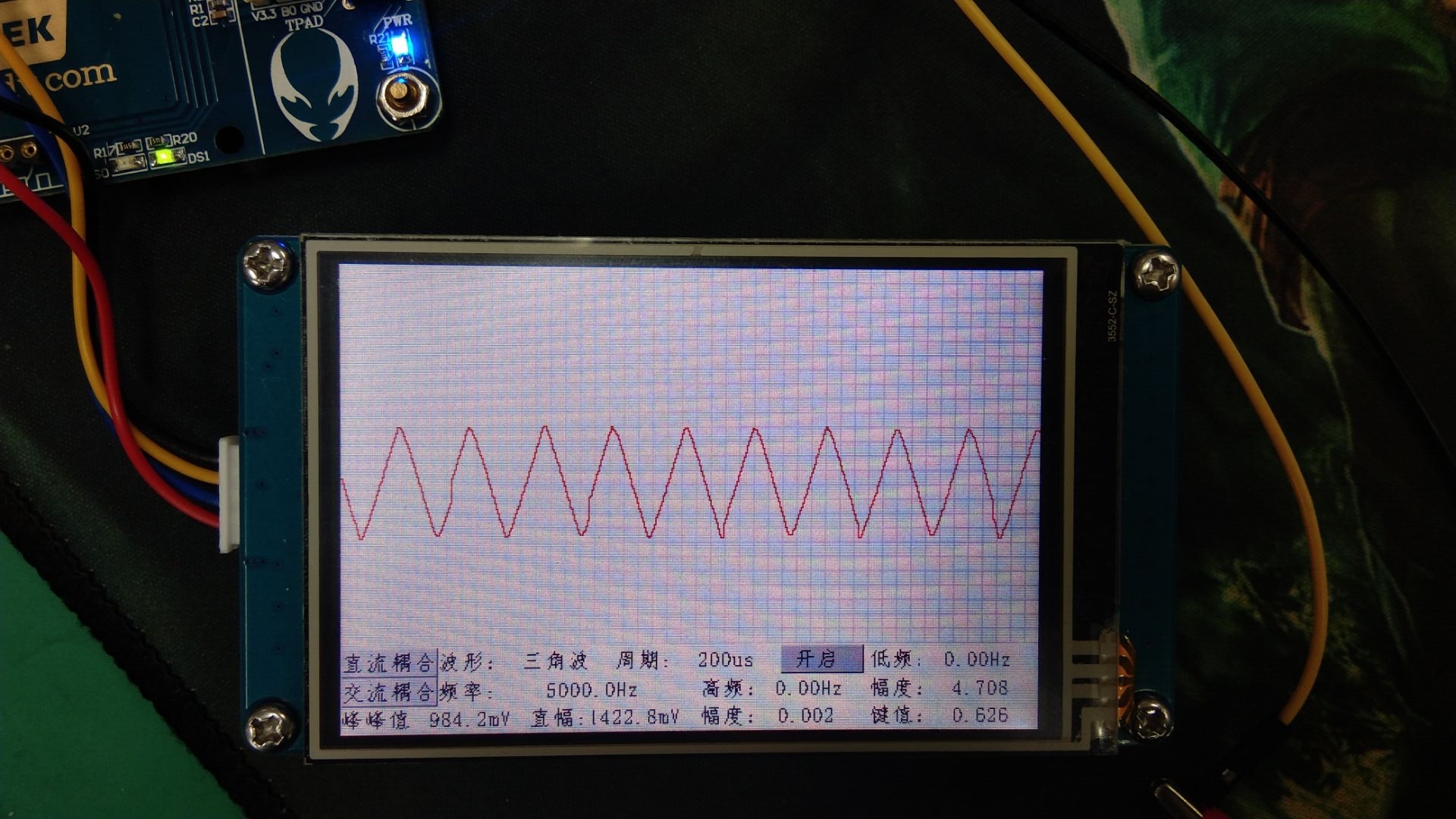

使用STM32F4系列單片機（本次使用的是STM32F429，此程式F4全系列使用，只需注意修改好主頻就行了）加陶晶馳3.5寸T0系列串口屏，由觸摸屏上的按鍵開啟測量，然后顯示信號峰峰值，頻率，畫出波形，判斷波形，對頻率變化的信號測量頻率后確定時鐘觸發頻率，即確定了采樣率，用ADC雙通道測量兩路信號，用DMA傳輸至一個陣列記憶體中，然后顯示波形、計算Vpp、并對資料進行FFT，分析頻譜確定波形名稱（可判斷正弦波，三角波，方波，脈沖波（有誤差），鋸齒波，等幅DTMF）

問題分析

用單片機自帶的ADC對信號進行采樣時，經常會碰到信號幅度太小或者太大的問題，這個很好解決，用一個自動增益控制的電路的電路即可解決，（點擊鏈接至自動增益電路篇：）
但是對于一個頻率變化范圍較大的信號，若是用固定的頻率去采樣，首先，對于時域上，采樣率可能過低導致波形失真，頻譜發生混疊，過高，占用較大存盤記憶體，難以存盤較多周期的波形，進行FFT后，導致頻率解析度過低，
所以對一個規則信號，如正弦波，方波，三角波等，要先確定其頻率，（1-500kHz可測）這個頻率運用MCU的輸入捕獲功能，可以測量到非常精準的程度，對一個不規則信號，如DTMF，可以大致獲得其頻率，這樣就能在有限采樣點數下獲得較好的頻率解析度了，

輸入捕獲測頻率

將一個規則信號送進一個輸入捕獲管腳，規則信號處理好幅度后可以直接送進IO口，實測不會影響捕獲，當然也可以選擇將信號送進一個過零比較器，比較出方波后輸出一個TTL電平送給單片機，更為穩妥準確，
話不多說，上代碼：

TIM_HandleTypeDef TIM5_Handler;
//定時器5句柄 8990
//定時器5通道1輸入捕獲配置
//arr：自動重裝值(TIM2,TIM5是32位的!!)
//psc：時鐘預分頻數
void TIM5_CH1_Cap_Init(__IO uint32_t arr,__IO uint16_t psc)
 {
   TIM_IC_InitTypeDef TIM5_CH1Config;
   TIM5_Handler.Instance=TIM5; //通用定時器5
   TIM5_Handler.Init.Prescaler=psc; //分頻系數
  TIM5_Handler.Init.CounterMode=TIM_COUNTERMODE_UP;
  //向上計數器
   TIM5_Handler.Init.Period=arr;
  //自動裝載值
TIM5_Handler.Init.ClockDivision=TIM_CLOCKDIVISION_DIV1;
  //時鐘分頻因子
   HAL_TIM_IC_Init(&TIM5_Handler);
  //初始化輸入捕獲時基引數
   TIM5_CH1Config.ICPolarity=TIM_ICPOLARITY_RISING;
   //上升沿捕獲
   TIM5_CH1Config.ICSelection=TIM_ICSELECTION_DIRECTTI;
   //映射到TI1上
    TIM5_CH1Config.ICPrescaler=TIM_ICPSC_DIV1;
   //配置輸入分頻，不分頻
    TIM5_CH1Config.ICFilter=0110;
   //配置輸入濾波器，濾波后更穩定
  HAL_TIM_IC_ConfigChannel(&TIM5_Handler,&TIM5_CH1Config,TIM_CHANNEL_1);
    //配置TIM5通道1
    HAL_TIM_IC_Start_IT(&TIM5_Handler,TIM_CHANNEL_1);
    //開啟TIM5的捕獲通道1，并且開啟捕獲中斷
     __HAL_TIM_ENABLE_IT(&TIM5_Handler,TIM_IT_UPDATE);
    //使能更新中斷
    }

 void HAL_TIM_IC_MspInit(TIM_HandleTypeDef *htim)
  {  GPIO_InitTypeDef GPIO_Initure;
  __HAL_RCC_TIM5_CLK_ENABLE(); //使能TIM5時鐘
  __HAL_RCC_GPIOA_CLK_ENABLE(); //開啟GPIOA時鐘
  GPIO_Initure.Pin=GPIO_PIN_0; //PA0
  GPIO_Initure.Mode=GPIO_MODE_AF_PP; //復用推挽輸出
  GPIO_Initure.Pull=GPIO_PULLDOWN; //下拉
  GPIO_Initure.Speed=GPIO_SPEED_FAST; //快速
  GPIO_Initure.Alternate=GPIO_AF2_TIM5; //PA0復用為TIM5通道1
  HAL_GPIO_Init(GPIOA,&GPIO_Initure);
  HAL_NVIC_SetPriority(TIM5_IRQn,2,0); //設定中斷優先級，搶占優先級2，子優先級0
   HAL_NVIC_EnableIRQ(TIM5_IRQn); //開啟ITM5中斷通道  }

基礎的配置，注釋都已經說明，中斷優先級設定較低，影響不大，因為我每次測完后都關閉，再次回圈時再開啟，
中斷服務函式因篇幅有限未放出，可以私信聯系我發完整代碼，

觸發ADC的時鐘配置

 TIM_HandleTypeDef htim3;

 /* TIM3 init function */
 void MX_TIM3_Init(void)
 {
TIM_ClockConfigTypeDef sClockSourceConfig;
 TIM_MasterConfigTypeDef sMasterConfig;

 htim3.Instance = TIM3;
 htim3.Init.Prescaler =89-1; //1MHz頻率
 htim3.Init.CounterMode = TIM_COUNTERMODE_UP;
 htim3.Init.Period =250-1; //默認時鐘觸發頻率，此時AD采樣率為4k
 htim3.Init.ClockDivision = TIM_CLOCKDIVISION_DIV1; //不分頻
 HAL_TIM_Base_Init(&htim3);

 sClockSourceConfig.ClockSource = TIM_CLOCKSOURCE_INTERNAL;  //選擇內部時鐘
 HAL_TIM_ConfigClockSource(&htim3, &sClockSourceConfig);

 sMasterConfig.MasterOutputTrigger = TIM_TRGO_UPDATE; //更新觸發
 sMasterConfig.MasterSlaveMode = TIM_MASTERSLAVEMODE_DISABLE;
 HAL_TIMEx_MasterConfigSynchronization(&htim3, &sMasterConfig);

 }

 void HAL_TIM_Base_MspInit(TIM_HandleTypeDef* htim_base)
 {

 if(htim_base->Instance==TIM3)
 {
 /* Peripheral clock enable */
 __HAL_RCC_TIM3_CLK_ENABLE();
 }
 }
    void HAL_TIM_Base_MspDeInit(TIM_HandleTypeDef* htim_base)
 {
 if(htim_base->Instance==TIM3)
 {
 /* Peripheral clock disable */
 __HAL_RCC_TIM3_CLK_DISABLE();
 }
 }

這里需要注意的是預分頻系數，和自動重裝載值的設定，觸發AD采樣的頻率為90M/（Prescaler*Period）90M是TIM3的時鐘頻率，預分頻系數Prescaler建議固定不動，每次通過修改period來改變觸發頻率，由于代碼篇幅實在過大，僅介紹關鍵部分，

ADC+DMA配置

 void MX_ADC1_Init(void)
 {
 ADC_ChannelConfTypeDef sConfig;

 /**Configure the global features of the ADC (Clock, Resolution, Data Alignment and number of conversion)
 */
 hadc1.Instance = ADC1;
 hadc1.Init.ClockPrescaler = ADC_CLOCK_SYNC_PCLK_DIV4; //90M/4=22.5M 超過36M準確度會下降
 hadc1.Init.Resolution = ADC_RESOLUTION_12B;
 hadc1.Init.ScanConvMode = ENABLE;
 hadc1.Init.ContinuousConvMode = DISABLE;
 hadc1.Init.DiscontinuousConvMode = DISABLE; //觸發單次轉換，故設定為DISABLE
 hadc1.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_RISING;
 hadc1.Init.ExternalTrigConv = ADC_EXTERNALTRIGCONV_T3_TRGO;
 hadc1.Init.DataAlign = ADC_DATAALIGN_RIGHT;
 hadc1.Init.NbrOfConversion = 2;
 hadc1.Init.DMAContinuousRequests = ENABLE;
 hadc1.Init.EOCSelection = ADC_EOC_SINGLE_CONV;
 HAL_ADC_Init(&hadc1);

 /**Configure for the selected ADC regular channel its corresponding rank in the sequencer and its sample time.
 */
 sConfig.Channel = ADC_CHANNEL_5; //先采5通道，再采6通道
 sConfig.Rank = 1;
 sConfig.SamplingTime = ADC_SAMPLETIME_15CYCLES; //15個采樣周期 Tconv=28+12周期 以滿足最高400K采樣率
 HAL_ADC_ConfigChannel(&hadc1, &sConfig);
 sConfig.Channel = ADC_CHANNEL_6;
 sConfig.Rank = 2;
 sConfig.SamplingTime = ADC_SAMPLETIME_15CYCLES;

 HAL_ADC_ConfigChannel(&hadc1, &sConfig);

 }
 void HAL_ADC_MspInit(ADC_HandleTypeDef* hadc)
 {

 GPIO_InitTypeDef GPIO_InitStruct;
 if(hadc->Instance==ADC1)
 {
 /* USER CODE BEGIN ADC1_MspInit 0 */

 /* USER CODE END ADC1_MspInit 0 */
 /* Peripheral clock enable */
 __HAL_RCC_ADC1_CLK_ENABLE();

 /**ADC1 GPIO Configuration
 PA5 ------> ADC1_IN5
 PA6 ------> ADC1_IN6
 */
 GPIO_InitStruct.Pin = GPIO_PIN_5|GPIO_PIN_6; //A線時鐘去MX_GPIO_Init開啟
 GPIO_InitStruct.Mode = GPIO_MODE_ANALOG;
 GPIO_InitStruct.Pull = GPIO_NOPULL;
 HAL_GPIO_Init(GPIOA, &GPIO_InitStruct);

 /* ADC1 DMA Init */
 /* ADC1 Init */
 hdma_adc1.Instance = DMA2_Stream0;
 hdma_adc1.Init.Channel = DMA_CHANNEL_0;
 hdma_adc1.Init.Direction = DMA_PERIPH_TO_MEMORY; //傳輸方向為外設到記憶體
 hdma_adc1.Init.PeriphInc = DMA_PINC_DISABLE; //外設只有一個ADC，所以不遞增
 hdma_adc1.Init.MemInc = DMA_MINC_ENABLE;  //存盤地址要遞增
 hdma_adc1.Init.PeriphDataAlignment = DMA_PDATAALIGN_HALFWORD;  //每次傳輸半字即可，即16位
 hdma_adc1.Init.MemDataAlignment = DMA_MDATAALIGN_HALFWORD;
 hdma_adc1.Init.Mode = DMA_CIRCULAR; //開啟回圈傳輸
 hdma_adc1.Init.Priority = DMA_PRIORITY_HIGH;
 hdma_adc1.Init.FIFOMode = DMA_FIFOMODE_DISABLE;

 HAL_DMA_Init(&hdma_adc1);


 __HAL_LINKDMA(hadc,DMA_Handle,hdma_adc1); //把DMA和ADC鏈接起來，這樣ADC每轉換完一個資料，就觸發DMA傳輸，

需要注意的是觸發選擇外部觸發，雙通道轉換要設定掃描模式使能，因為是用時鐘觸發，所以關閉連續轉換，雙通道所以NbrOfConversion設定為2，開啟DMA請求，單次轉換完成觸發，
設定轉換時間的時候要注意，轉換時間越長越精確，但是每觸發一次要進行兩個通道的轉換，這兩個通道的轉換時間之和一定要小于時鐘觸發的間隔，
關于DMA的傳輸開始和停止問題，有一個函式可以同時開啟ADC和DMA傳輸中斷：
HAL_ADC_Start_DMA(&hadc1,(uint32_t*)&ADC_DMA_ConvertedValue,8192); 意思就是開啟轉換和傳輸，把ADC1的資料傳輸到ADC_DMA_ConvertedValue這個陣列里，注意使用這個函式時，一定要加強制轉換符(uint32_t*)，這是HAL庫自己定義的，即使我們定義的陣列為16位，
傳輸完8192個資料停止DMA傳輸并進入中斷，這個HAL庫里有一個專門的中斷函式：
void HAL_ADC_ConvCpltCallback(ADC_HandleTypeDef* hadc) 在中斷里面做自己想做的事情就可以了，

main函式，整體思想的體現

放代碼在這感覺很累贅，暫時不放了，直接說設計思想：

在ADC_DMA傳輸完成中斷里設定一個完成標志，每次傳輸完把這個標志置為一，然后在main函式的while(1)里回圈檢測，檢測到之后就進行資料處理，處理完再把標志設定為0，
UART用于接受和發送資料給串口屏，同樣設定接受中斷標志，用來檢測串口屏上的按鍵，
通過捕獲獲取信號頻率，設定自動重裝載值，（設定多少可根據自己的需求定），開啟TIM3時鐘，觸發AD轉換，
資料采集完成后顯示波形，計算峰峰值，呼叫DSP庫進行FFT，得到頻率上的資訊，
波形判斷是利用信號二次諧波和基波分量之比，利用各個波形的比值不同去判斷波形，每種波形的具體比值可以用示波器測量開啟FFT測算，
**總結：**其實對于這類專案，最重要的是如何把資料按自己想要的形式采集并放進所建立的陣列中，關鍵就是采樣率的設定，因為這個直接關系到FFT后的精度問題，資料采集到了，怎么去處理，那就是隨心所欲了，就可以盡情發揮自己的數學天賦，從這若干個資料中獲得自己想要的資訊，
